Siemens Félvezető relé 3RF21701CA04 70 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db vásárlása

Szürke elektromos mágneskapcsoló 'SIRIUS' felirattal, több csavaros csatlakozóval és '24V DC' jelöléssel.

Hasonló kivitel

Álló kapcsolószekrény nyitott üveges ajtóval, amelyen keresztül különböző elektromos komponensek és kábelek láthatók.

Két diódás kapcsolómodul diagramja; csatlakozóvezetékek: 1L, 2T; pólusok: A1+, A2-; mutatja az áramfolyás útvonalát.

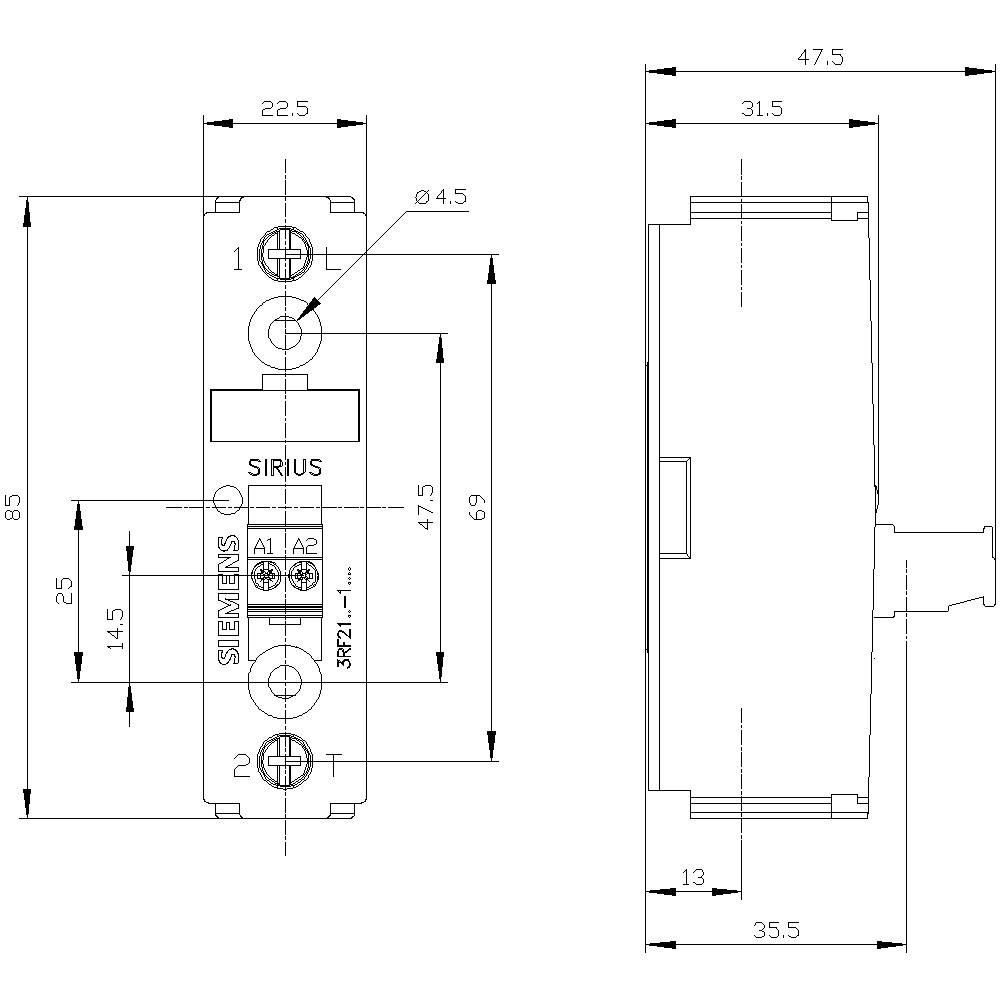

Siemens SIRIUS alkatrész műszaki rajza méretekkel: szélesség 22,5 mm, magasság 85 mm. Oldal- és elölnézet kerül bemutatásra.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

15 V/DC

Vezérlő feszültség (max.)

24 V/DC

Kapcsolási feszültség (max.)

460 V/AC

Adatlap (PDF)

Szállítás: 11. 5. Cs.

Szám

Összesen (31 488 Ft / Darab)

31 488 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2170-1CA04

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Csavaros kapocs

Vezérlő feszültség (min.): 15 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 15 - 24 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 1200 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 460 V/AC

Terhelési áram (max.): 70 A

Kimeneti feszültség (min.): 48 V

Kimeneti feszültség (max.): 460 V/AC

Kimeneti áram (max.): 70 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 22.5 mm

Magasság: 85 mm

Mélység: 48 mm

Súly: 74 g

RoHS konform: Igen

Tartós áram (max.): 70 A

Tartalom: 1 db

Névleges vezérlő feszültség: 24 V/DC

: 1

: TRUE

: 70 A

: DC

: 50 A

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kapcsolási feszültség (max.)

Kimeneti feszültség (max.)

Siemens Félvezető relé 3RF21301AA24 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430788

230 V/AC

30 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21201AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430791

24 V/DC

20 A

15 V/DC

460 V/AC

Siemens Félvezető relé 3RF21201AA45 20 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430792

30 V/DC

20 A

4 V/DC

600 V/AC

Siemens Félvezető relé 3RF21201AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430795

230 V/AC

20 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21301AA42 30 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430796

30 V/DC

30 A

4 V/DC

230 V/AC

Siemens Félvezető relé 3RF21301AA26 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430803

230 V/AC

30 A

110 V/AC

600 V/AC

Siemens Félvezető relé 3RF21201AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430804

24 V/DC

20 A

15 V/DC

230 V/AC

Siemens Félvezető relé 3RF21201AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430805

230 V/AC

20 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21201AA42 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430806

30 V/DC

20 A

4 V/DC

230 V/AC

Siemens Félvezető relé 3RF21501AA24 50 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430819

230 V/AC

50 A

110 V/AC

460 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 1430901 Siemens Félvezető relé 3RF21701CA04 70 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430901 Siemens Félvezető relé 3RF21701CA04 70 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 70 A 48-460 V / 24 V DC screw terminal low noise solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
