Siemens Félvezető relé 3RF21901BA04 90 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db vásárlása

Szürke elektromos mágneskapcsoló 'SIRIUS' felirattal, több csavaros csatlakozóval és '24V DC' jelöléssel.

Hasonló kivitel

Egy nyitott elektromos szekrény, amelyben elektromos komponensek és kábelcsatlakozások találhatók, több vízszintes sorban rendezetten elhelyezve.

'Kapcsolási rajz két párhuzamosan kötött dióddal; mutatja az 1L, 2T, A1+, A2- csatlakozókat.'

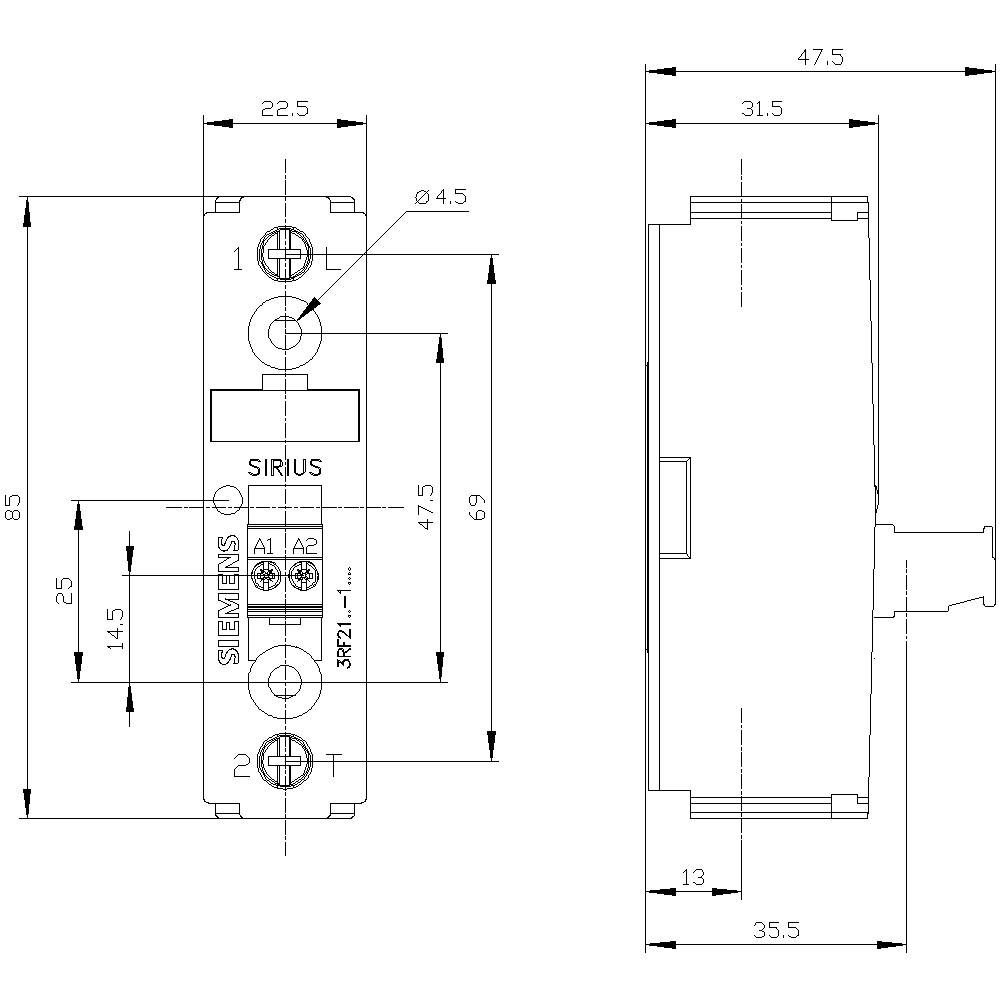

Siemens SIRIUS eszköz műszaki rajza. A furat méretei és pozíciói jelölve vannak. Részletes méretek feltüntetve.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

15 V/DC

Vezérlő feszültség (max.)

24 V/DC

Kapcsolási feszültség (max.)

460 V/AC

Adatlap (PDF)

Szállítás: 11. 4. Sze.

Szám

Összesen (25 189 Ft / Darab)

25 189 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2190-1BA04

Kapcsolás típus: Azonnal kapcsoló

Csatlakozó: Csavaros kapocs

Vezérlő feszültség (min.): 15 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 15 - 24 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 1150 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 460 V/AC

Terhelési áram (max.): 90 A

Kimeneti feszültség (min.): 48 V

Kimeneti feszültség (max.): 460 V/AC

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 22.5 mm

Magasság: 85 mm

Mélység: 48 mm

Súly: 73 g

RoHS konform: Igen

Tartalom: 1 db

Névleges vezérlő feszültség: 24 V/DC

: 1

: TRUE

: 90 A

: DC

: 50 A

UKCA: nem jellemző

Dokumentumok és letöltések

Adatlap

Adatlap 1430831 Siemens Félvezető relé 3RF21901BA04 90 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430831 Siemens Félvezető relé 3RF21901BA04 90 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 48-460 V / 24 V DC screw terminal Instantaneous switching solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
