Siemens Félvezető relé 3RF21903AA02 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db vásárlása

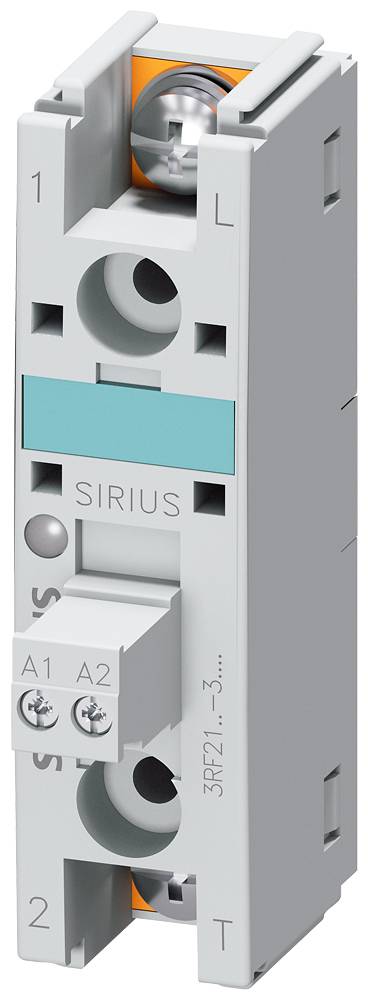

Szürke elektromos kapcsoló 'SIRIUS' felirattal, két csavarcsatlakozóval alul. Elektromos készülékekhez alkalmas.

Hasonló kivitel

Egy nyitott elosztószekrény, amelyben különböző elektromos komponensek és kábelek vannak rendezetten elhelyezve több szinten.

Két ellentétesen polarizált dióda párhuzamosan kötött kapcsolási szimbóluma. Csatlakozó kapcsok: 1L, 2T, A1+, A2-. A dióda szabadonfutó diódaként működik.

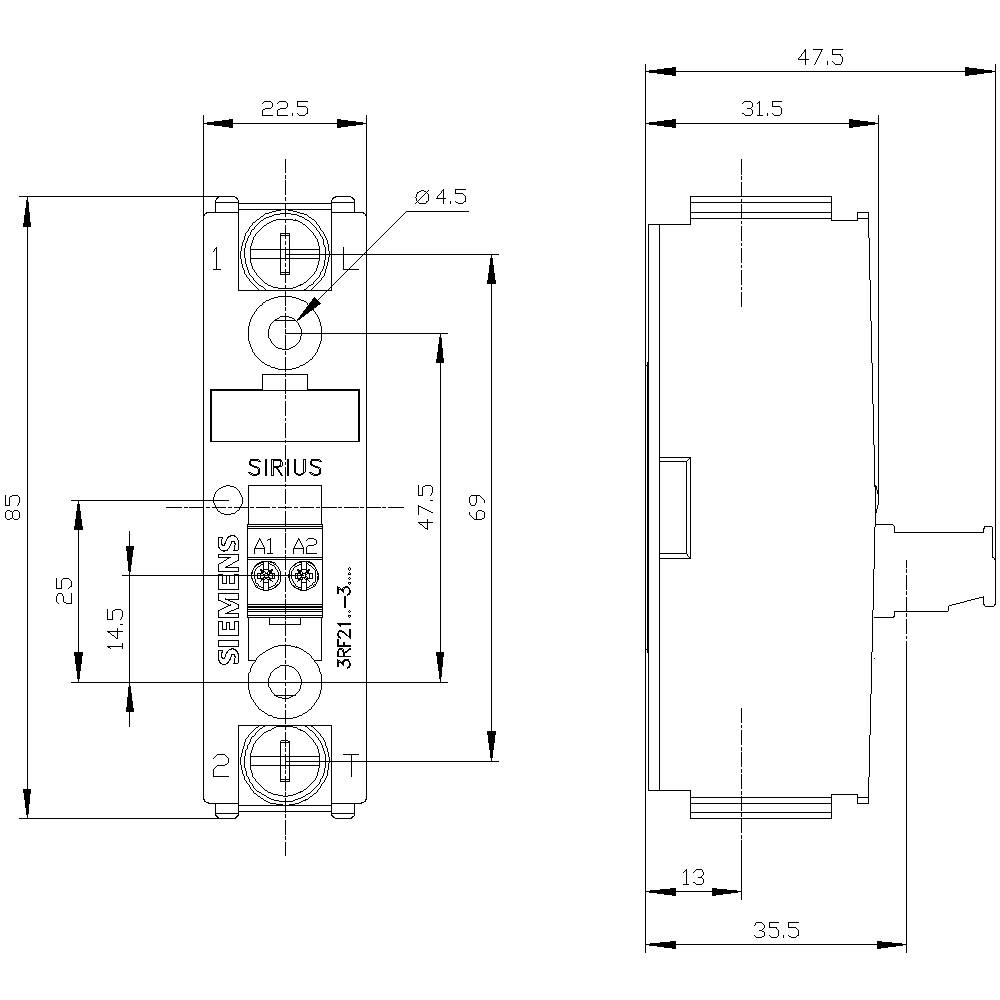

'Egy Siemens SIRIUS kontaktor műszaki rajza méretekkel: magasság 85 mm, szélesség 22,5 mm, mélység 47,5 mm, rögzítőlyukak jelölve.'

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

15 V/DC

Vezérlő feszültség (max.)

24 V/DC

Kapcsolási feszültség (max.)

230 V/AC

Adatlap (PDF)

Szállítás: 10. 30. P.

Szám

Összesen (28 339 Ft / Darab)

28 339 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2190-3AA02

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Gyűrűs fül, 3 mm
Gyűrűs fül, 5 mm

Vezérlő feszültség (min.): 15 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 15 - 24 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 1150 A

Kapcsolási feszültség (min.): 24 V/AC

Kapcsolási feszültség (max.): 230 V/AC

Terhelési áram (max.): 90 A

Kimeneti feszültség (min.): 24 V

Kimeneti feszültség (max.): 230 V/AC

Kimeneti áram (max.): 90 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP00

Szélesség: 22.5 mm

Magasság: 85 mm

Mélység: 48 mm

Súly: 70 g

RoHS konform: Igen

Tartós áram (max.): 90 A

Tartalom: 1 db

Névleges vezérlő feszültség: 24 V/DC

: 1

: TRUE

: 90 A

: DC

: 88 A

UKCA: Igen

Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kapcsolási feszültség (max.)

Kimeneti feszültség (max.)

Siemens Félvezető relé 3RF21903AA02 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430822

Jelenlegi termék

24 V/DC

90 A

15 V/DC

230 V/AC

Siemens Félvezető relé 3RF21203AA24 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430776

230 V/AC

20 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21203AA04 20 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430782

24 V/DC

20 A

15 V/DC

460 V/AC

Siemens Félvezető relé 3RF21203AA22 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430783

230 V/AC

20 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21203AA02 20 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430793

24 V/DC

20 A

15 V/DC

230 V/AC

Siemens Félvezető relé 3RF21503AA22 50 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430821

230 V/AC

50 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21903AA04 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430823

24 V/DC

90 A

15 V/DC

460 V/AC

Siemens Félvezető relé 3RF21903AA22 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430824

230 V/AC

90 A

110 V/AC

230 V/AC

Siemens Félvezető relé 3RF21503AA24 50 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430863

230 V/AC

50 A

110 V/AC

460 V/AC

Siemens Félvezető relé 3RF21903AA24 90 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430866

230 V/AC

90 A

110 V/AC

460 V/AC

Dokumentumok és letöltések

Adatlap

Adatlap 1430822 Siemens Félvezető relé 3RF21903AA02 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430822 Siemens Félvezető relé 3RF21903AA02 90 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 1-phase 3RF2 Overall width 22.5 mm, 90 A 24-230 V / 24 V DC Ring cable connection solid-state relay SIRIUS 3RF21 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
