Name: Siemens Félvezető relé 3RF22552AC45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db
Brand: Siemens
SKU: 1430867
Availability: BackOrder

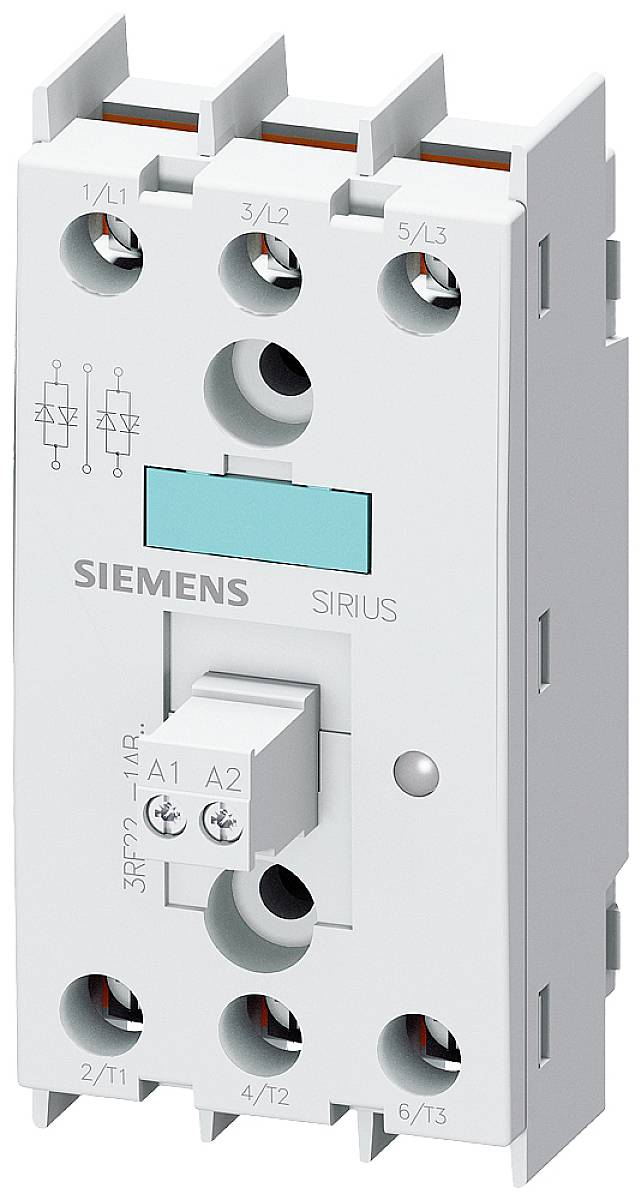

Egy háromfázisú mágneskapcsoló a 'Siemens SIRIUS' márkától, elektromos vezérlésekhez alkalmazva. Ipari felhasználásra alkalmas.

Egy nyitott elosztószekrény több polccal, amelyek tele vannak elektromos alkatrészekkel és kábelekkel az áram irányítása és elosztása céljából.

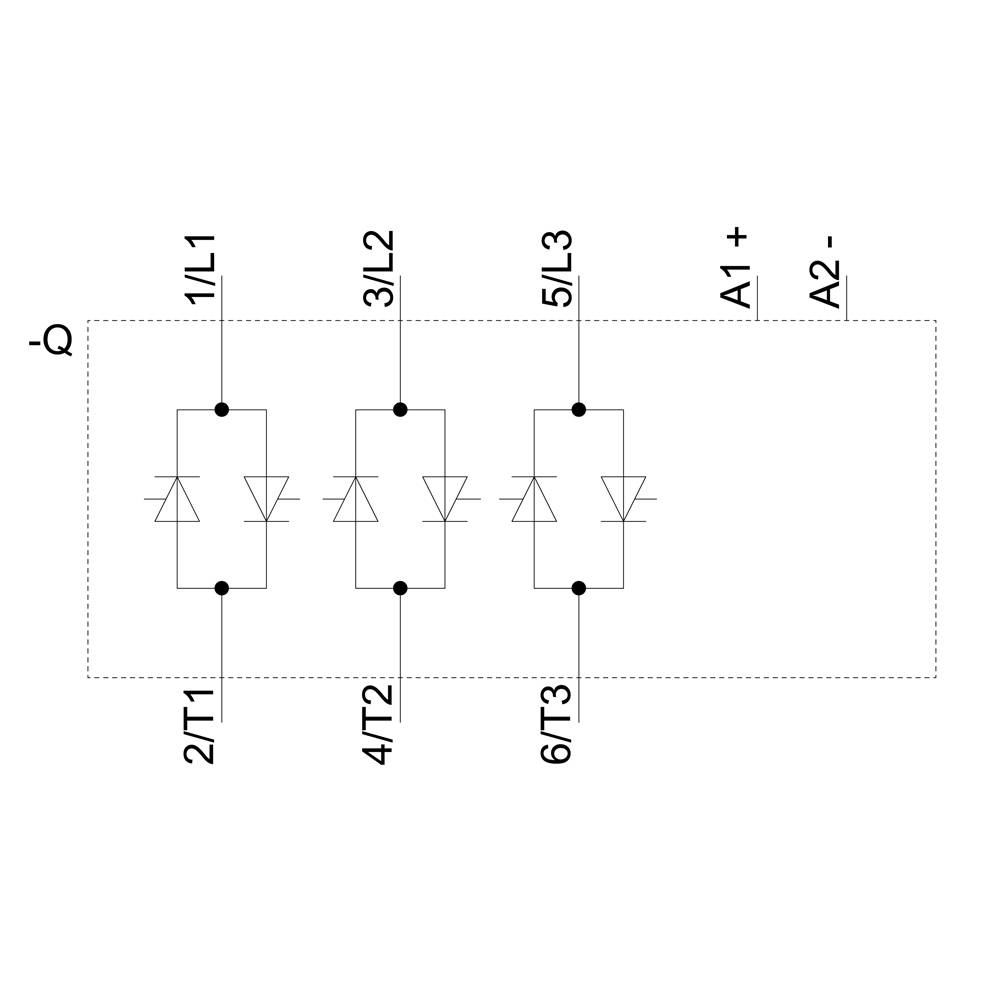

Védőkapcsolási kapcsolási rajz: három párhuzamosan kötött dióda, L1/L2/L3 és T1/T2/T3-hoz csatlakoztatva, A1 pozitív, A2 negatív.

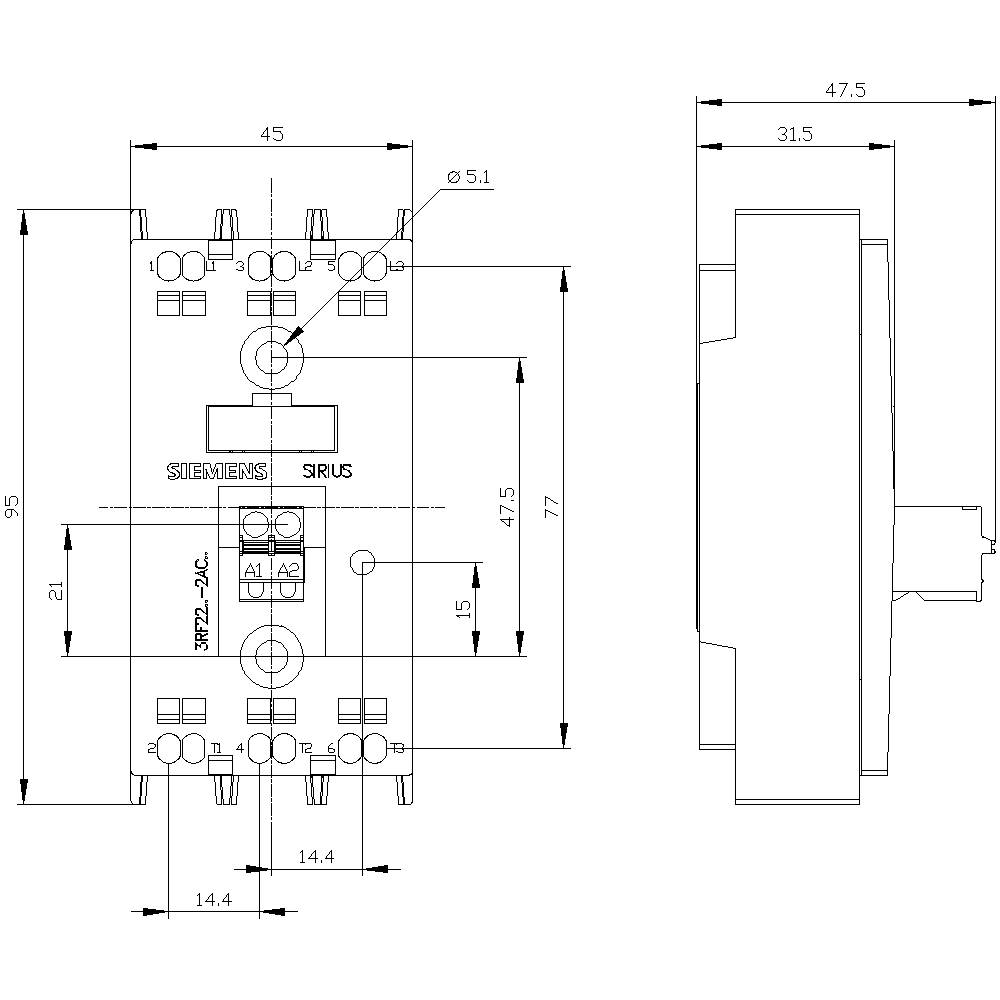

Siemens Sirius típusú védőkapcsoló műszaki rajza részletes méretmegadásokkal milliméterben, elölnézeti és oldalnézeti ábrázolással.

1/4

Hasonló kivitel

Csomagolás

darab

Termék típus

Félvezető relé

Vezérlő feszültség (min.)

4 V/DC

Vezérlő feszültség (max.)

30 V/DC

Kapcsolási feszültség (max.)

600 V/AC

Adatlap (PDF)

Szállítás: 11. 10. [K.]

Szám

Összesen (89 990 Ft / Darab)

89 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

3 fázisú 3RF22 szilárdtest relé

3 fázisú vezérlés
Ez a szöveg gépi fordítással készült.

Műszaki adatok

Csomagolás: darab

Termék típus: Félvezető relé

Gyártói szám: 3RF2255-2AC45

Kapcsolás típus: Nullfeszültség kapcsoló

Csatlakozó: Rugós kapocs

Vezérlő feszültség (min.): 4 V/DC

Vezérlő feszültség (max.): 30 V/DC

Vezérlő feszültség tartomány: 4 - 30 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 600 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 600 V/AC

Terhelési áram (max.): 55 A

Kimeneti feszültség (max.): 600 V/AC

Kimeneti áram (max.): 55 A

Érintkező típus: 3 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 45 mm

Magasság: 95 mm

Mélység: 47 mm

Súly: 160 g

RoHS konform: Igen

Tartós áram (max.): 55 A

Tartalom: 1 db

: 3

: TRUE

: 4-30 V

: 55 A

: DC

: 20 A

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Csatlakozó

Vezérlő feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (min.)

Kimeneti feszültség (max.)

Érintkező típus

Siemens Félvezető relé 3RF22552AC45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430867

Szállítás: 11. 10. [K.]

Conrad Electronic

Jelenlegi termék

Rugós kapocs

30 V/DC

55 A

4 V/DC

600 V/AC

3 záró

Min.: 1

Többszörös: 1

89 990 Ft^*

Siemens Félvezető relé 3RF22301AB35 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430825

Szállítás: 11. 10. [K.]

Conrad Electronic

Csavaros kapocs

121 V/AC

30 A

88 V/AC

600 V/AC

2 záró

Min.: 1

Többszörös: 1

57 990 Ft^*

Siemens Félvezető relé 3RF22301AB45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430932

Szállítás: 11. 10. [K.]

Conrad Electronic

Csavaros kapocs

30 V/DC

30 A

4 V/DC

600 V/AC

2 záró

Min.: 1

Többszörös: 1

55 990 Ft^*

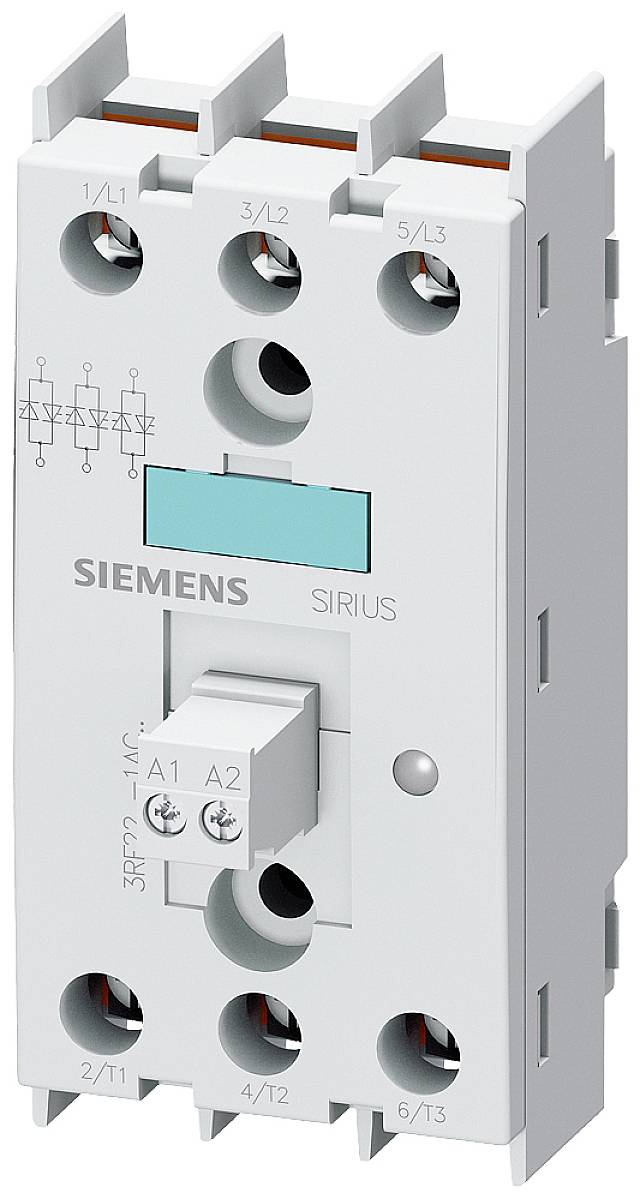

Siemens Félvezető relé 3RF22301AC35 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430933

Szállítás: 11. 10. [K.]

Conrad Electronic

Csavaros kapocs

121 V/AC

30 A

88 V/AC

600 V/AC

3 záró

Min.: 1

Többszörös: 1

70 990 Ft^*

Siemens Félvezető relé 3RF22301AC45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430817

Szállítás: 11. 10. [K.]

Conrad Electronic

Csavaros kapocs

30 V/DC

30 A

4 V/DC

600 V/AC

3 záró

Min.: 1

Többszörös: 1

68 990 Ft^*

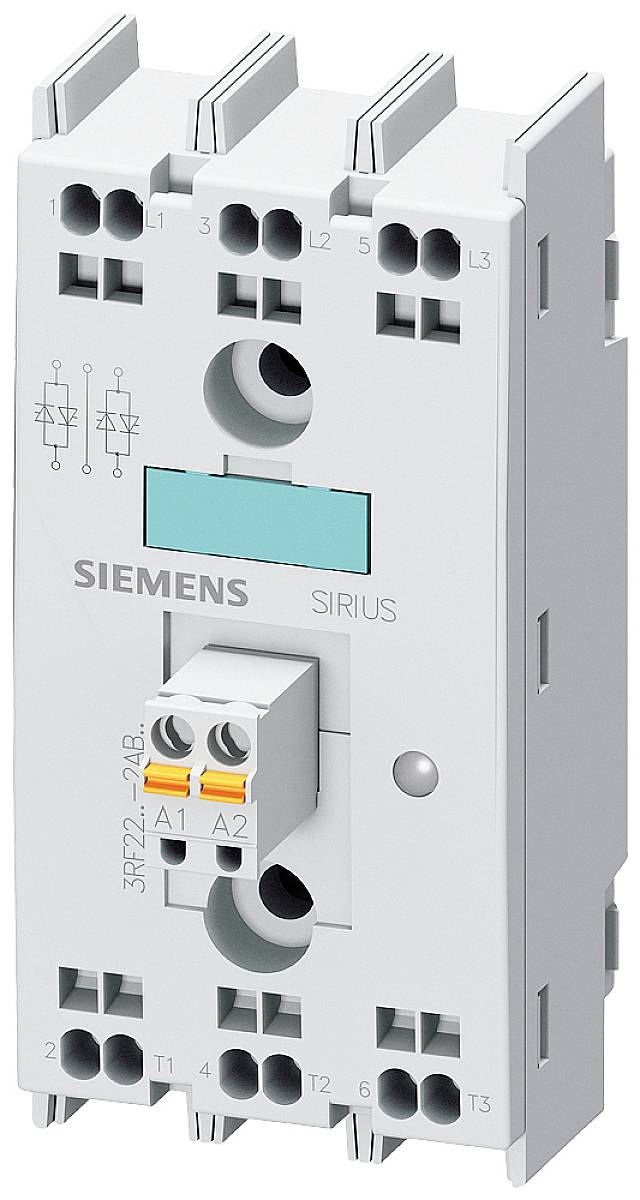

Siemens Félvezető relé 3RF22302AB45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430833

Szállítás: 11. 10. [K.]

Conrad Electronic

Rugós kapocs

30 V/DC

30 A

4 V/DC

600 V/AC

2 záró

Min.: 1

Többszörös: 1

64 990 Ft^*

Siemens Félvezető relé 3RF22302AC45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430934

Szállítás: 11. 10. [K.]

Conrad Electronic

Rugós kapocs

30 V/DC

30 A

4 V/DC

600 V/AC

3 záró

Min.: 1

Többszörös: 1

76 990 Ft^*

Siemens Félvezető relé 3RF22303AB45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430909

Szállítás: 11. 10. [K.]

Conrad Electronic

Gyűrűs fül, 4 mm

30 V/DC

30 A

4 V/DC

600 V/DC

2 záró

Min.: 1

Többszörös: 1

61 990 Ft^*

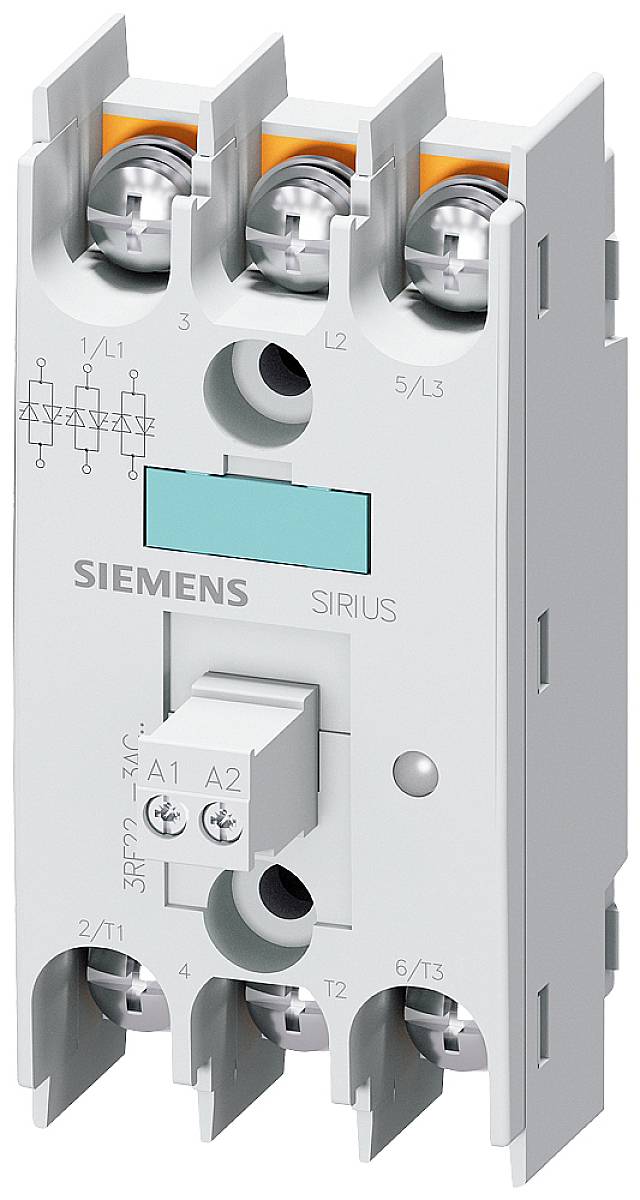

Siemens Félvezető relé 3RF22303AC45 30 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430910

Szállítás: 11. 10. [K.]

Conrad Electronic

Gyűrűs fül, 4 mm

30 V/DC

30 A

4 V/DC

600 V/AC

3 záró

Min.: 1

Többszörös: 1

74 990 Ft^*

Siemens Félvezető relé 3RF22551AB35 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:1430818

Szállítás: 11. 10. [K.]

Conrad Electronic

Csavaros kapocs

121 V/AC

55 A

88 V/AC

600 V/AC

2 záró

Min.: 1

Többszörös: 1

66 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 1430867 Siemens Félvezető relé 3RF22552AC45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1430867 Siemens Félvezető relé 3RF22552AC45 55 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Leírás

Semiconductor relay, 3-phase 3RF2 55 A / 40 °C 48-600 V / 4-30 V DC 3-phase controlled Spring-type terminal Blocking voltage 1200 V solid-state relay SIRIUS 3RF22 for switching resistive/inductive loads, e.g. of heaters or valves in a bottling plant.
The devices are non-wearing and silent and are therefore ideal for noise-sensitive areas (offices, hospitals). They are also extremely reliable at high switching frequencies. The compact design saves space on the cooling surface. The solid-state relays can also be expanded for a wide range of applications by simply clicking on the standardized 3RF29 function modules. The devices are approved for worldwide use (e.g. IEC and UL/CSA).
The solid-state relays are available as single-phase devices in two widths, or as three-phase devices. They are available for different power ratings and rated operating voltages. Designed for AC or DC operation, they are available with screw, spring-type or ring terminal lug connections.
In addition to the 3RF29 function modules, control connectors and terminal covers are also available as accessories.
Simple, efficient and always up to date - SIRIUS modular system.
