Name: Siemens Félvezető védelem 3RF23301DA06 30 A Kapcsolási feszültség (max.): 600 V/AC 1 db
Brand: Siemens
SKU: 2863500
Availability: BackOrder

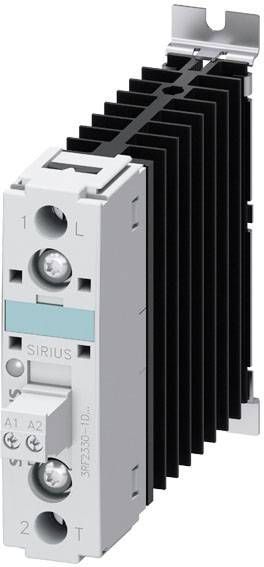

Fehér és fekete elektronikus terhelésrelé hűtőbordával, 'SIRIUS' felirattal. Elektromos terhelések vezérlésére szolgál.

Egy nyitott elektromos elosztószekrény, amelyben különböző elektromos komponensek és vezetékek vannak rendezetten és precízen bekötve.

Két diódás egyenirányító kapcsolási szimbóluma, berajzolva az 1L és 2T csatlakozók között. Csatlakozó jelölések: A1, A2, PE.

Elektromos kapcsolási rajz egy eszközhöz, oldalnézet mutatja a magasságot 100 mm, szélességet 22,5 mm, mélységet 123,4 mm.

1/4

Hasonló kivitel

Csomagolás

önálló

Termék típus

Félvezető védelem

Vezérlő feszültség (min.)

15 V/DC

Vezérlő feszültség (max.)

24 V/DC

Kapcsolási feszültség (max.)

600 V/AC

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Szállítás: 11. 30. [H.]

Szám

készlet

Összesen (55 990 Ft / Darab)

55 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Rögzítés módja: csavaros és rápattintható rögzítés 35 mm-es kalapsínre
Működési frekvencia: 50/60 Hz
Szigetelési feszültség: 600 V
Termékkialakítás: 1 fázisú
Pólusok száma: 1

Csomagolás: önálló

Termék típus: Félvezető védelem

Gyártói szám: 3RF2330-1DA06

Csatlakozó: Csavaros csatlakozó

Vezérlő feszültség (min.): 15 V/DC

Vezérlő feszültség (max.): 24 V/DC

Vezérlő feszültség tartomány: 15 - 24 V/DC

Vezérlő áram (max.): 15 mA

Tolóáram (max.): 1150 A

Kapcsolási feszültség (min.): 48 V/AC

Kapcsolási feszültség (max.): 600 V/AC

Terhelési áram (max.): 30 A

Kimeneti feszültség (min.): 48 V

Kimeneti feszültség (max.): 600 V/AC

Kimeneti áram (max.): 30 A

Érintkező típus: 1 záró

Hőmérséklet (min.): -25 °C

Hőmérséklet (max.): +60 °C

: IP20

Szélesség: 22.5 mm

Magasság: 100 mm

Mélység: 123.5 mm

RoHS konform: Igen

Tartós áram (max.): 30 A

Tartalom: 1 db

Névleges vezérlő feszültség: 24 V/DC

UKCA: nem jellemző

Változatok(Az adatok ÁFÁ-val, szállítási költség nélkül értendők)

Érintkező típus

Kapcsolási feszültség (max.)

Kimeneti feszültség (max.)

Terhelési áram (max.)

Vezérlő feszültség (max.)

Vezérlő feszültség (min.)

Siemens Félvezető védelem 3RF23301DA06 30 A Kapcsolási feszültség (max.): 600 V/AC 1 db

Rendelési szám:2863500

Szállítás: 11. 30. [H.]

Conrad Electronic

Jelenlegi termék

1 záró

600 V/AC

30 A

24 V/DC

15 V/DC

Min.: 1

Többszörös: 1

55 990 Ft^*

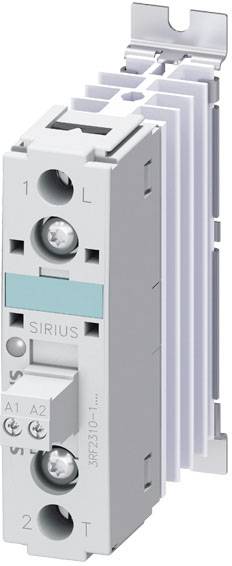

Siemens Félvezető védelem 3RF23101AA22 10.5 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:2865223

Szállítás: 11. 30. [H.]

Conrad Electronic

1 záró

230 V/AC

10.5 A

230 V/AC

110 V/AC

Min.: 1

Többszörös: 1

49 990 Ft^*

Siemens Félvezető védelem 3RF23201AA26 20 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:2863499

Szállítás: 11. 30. [H.]

Conrad Electronic

1 záró

600 V/AC

20 A

230 V/AC

110 V/AC

Min.: 1

Többszörös: 1

38 990 Ft^*

Siemens Félvezető védelem 3RF23301AA04 30 A Kapcsolási feszültség (max.): 460 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:2865224

Szállítás: 11. 3. [K.]

3 készletConrad Electronic

1 záró

460 V/AC

30 A

24 V/DC

15 V/DC

Min.: 1

Többszörös: 1

31 990 Ft^*

Siemens Félvezető védelem 3RF23401BA02 40 A Kapcsolási feszültség (max.): 230 V/AC Azonnal kapcsoló 1 db

Rendelési szám:2863501

Szállítás: 11. 30. [H.]

Conrad Electronic

1 záró

230 V/AC

40 A

24 V/DC

15 V/DC

Min.: 1

Többszörös: 1

58 990 Ft^*

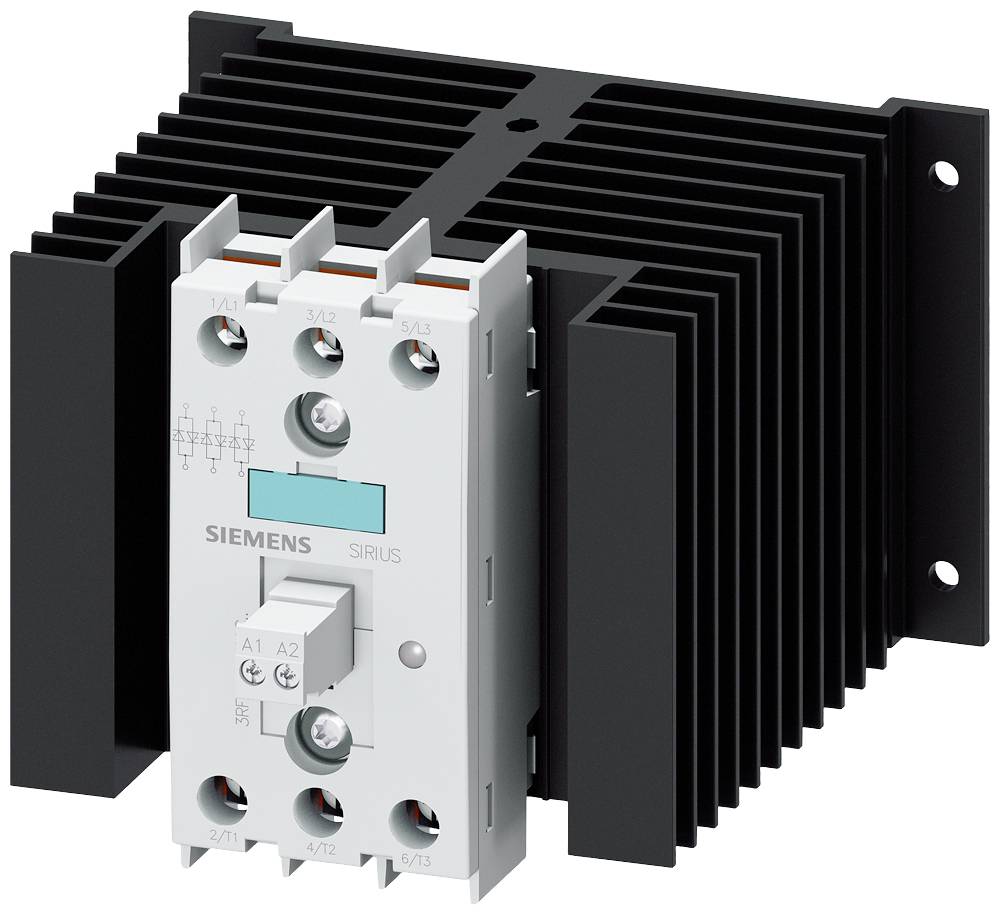

Siemens Félvezető védelem 3RF24401AC45 40 A Kapcsolási feszültség (max.): 600 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:2863502

Szállítás: 11. 30. [H.]

Conrad Electronic

3 záró

600 V/AC

40 A

30 V/DC

4 V/DC

Min.: 1

Többszörös: 1

102 990 Ft^*

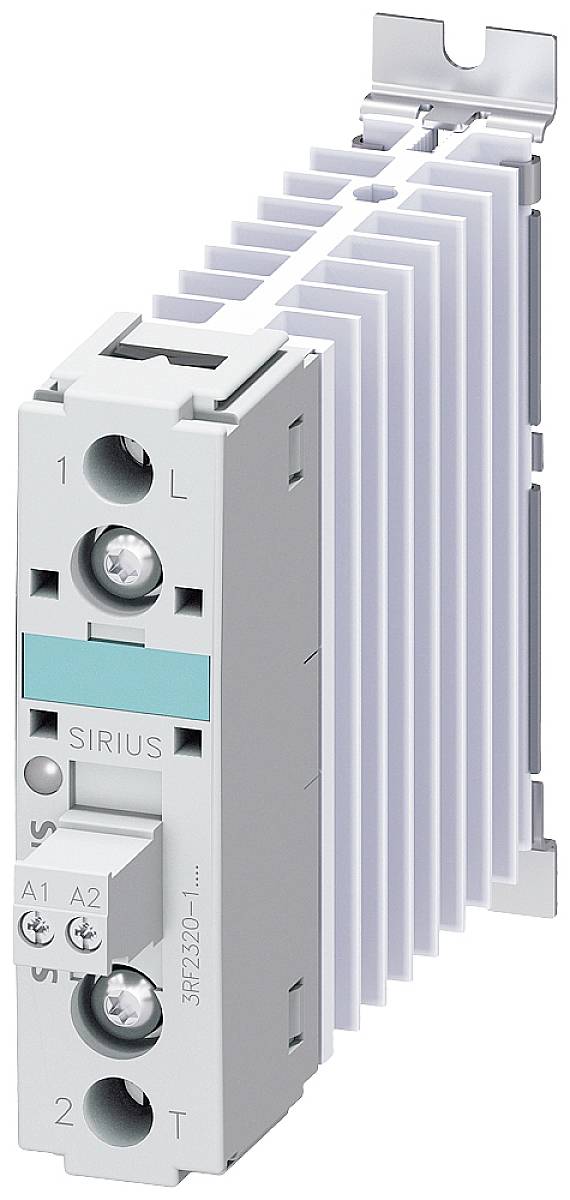

Siemens Félvezető védelem 20 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db

Rendelési szám:2261688

Nem elérhető

Conrad Electronic

1 záró

460 V/AC

20 A

24 V/DC

15 V/DC

Min.: 1

Többszörös: 1

33 990 Ft^*

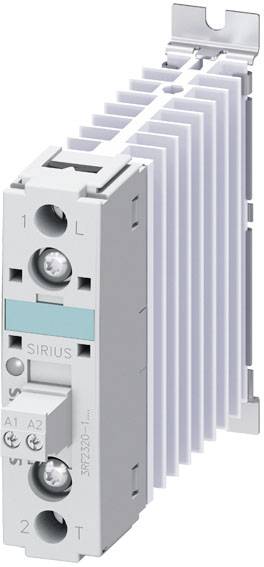

Siemens Félvezető védelem 20 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db

Rendelési szám:2261689

Nem elérhető

Conrad Electronic

1 záró

460 V/AC

20 A

230 V/AC

110 V/AC

Min.: 1

Többszörös: 1

36 990 Ft^*

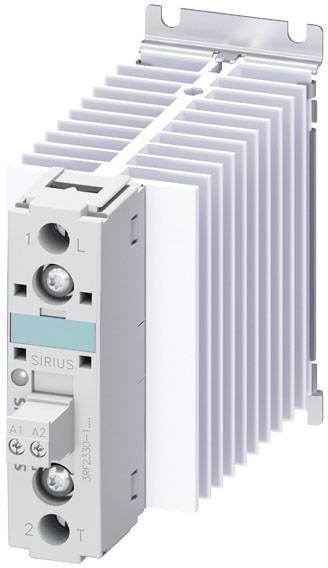

Siemens Félvezető védelem 30 A Kapcsolási feszültség (max.): 460 V/AC Azonnal kapcsoló 1 db

Rendelési szám:2261692

Nem elérhető

Conrad Electronic

1 záró

460 V/AC

30 A

24 V/DC

15 V/DC

Min.: 1

Többszörös: 1

35 990 Ft^*

Siemens Félvezető védelem 3RF23101AA22 10.5 A Kapcsolási feszültség (max.): 230 V/AC Nullfeszültség kapcsoló 1 db

Rendelési szám:2261685

Nem elérhető

Conrad Electronic

1 záró

230 V/AC

10.5 A

230 V/AC

110 V/AC

Min.: 1

Többszörös: 1

35 990 Ft^*

Dokumentumok és letöltések

Adatlap

Adatlap 2863500 Siemens Félvezető védelem 3RF23301DA06 30 A Kapcsolási feszültség (max.): 600 V/AC 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2863500 Siemens Félvezető védelem 3RF23301DA06 30 A Kapcsolási feszültség (max.): 600 V/AC 1 db

Leírás

3RF2 1-fázisú félvezető kontaktor 51 AC / 30 A / 40 °C 48-600 V / 24 V DC rövidzárlatbiztos 25 A-ig B-automata blokkoló feszültséggel 1600 V SIRIUS 3RF23 szilárdtest kontaktor ellenállás kapcsolásához /induktív terhelések, pl. B. palackozó üzem radiátoraiból vagy szelepeiből.
A készülékek kopásmentesen és hangtalanul kapcsolnak, ezért ideálisak a zajérzékeny területeken (irodák, kórházak). Rendkívül megbízhatóak még magas kapcsolási frekvenciákon is. Mivel a hűtőborda már be van építve, közvetlenül a kapcsolószekrényben használhatók. A kompakt kialakítás helyet takarít meg a DIN-sínen. A szilárdtest mágneskapcsolók a szabványos 3RF29 funkciómodulokkal is bővíthetők különféle alkalmazásokhoz, egyszerűen rájuk kattintva. Az eszközök világszerte jóváhagyottak (pl. IEC és UL/CSA).
A szilárdtest kontaktorok 1- vagy 3-fázisú készülékként kaphatók. Különböző kimenetekhez és névleges üzemi feszültségekhez állnak rendelkezésre. AC vagy DC működésre tervezve, csavaros, rugós vagy gyűrűs kábelsarukkal is kaphatók.
A 3RF29 funkciómodulokon kívül vezérlődugók és csatlakozófedelek is kaphatók tartozékként.
Egyszerű, hatékony, mindig naprakész - a SIRIUS moduláris rendszer.

Ez a szöveg gépi fordítással készült.
