Siemens SITOP SEL1400 szelektivitás modul
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Szelektivitás modul
Gyártói szám
6EP4438-7EB00-3DX0

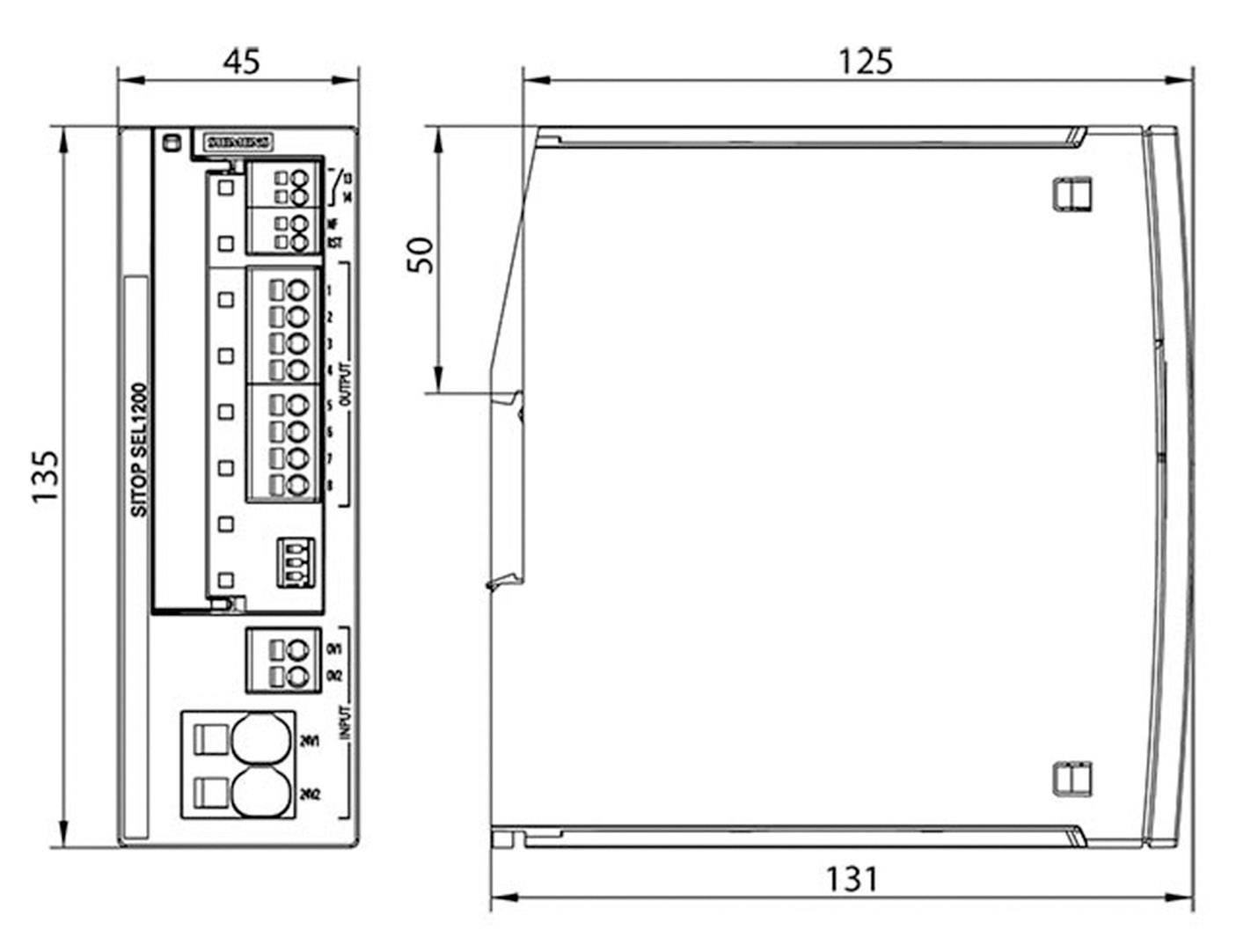

Width
45
Height
135 mm
Depth
125 mm
Adatlap (PDF)
79 db
Szám
Összesen (97 630 Ft / Darab)
97 630 Ft
ÁFA nélkül
14 napos visszavételi garancia
Főbb jellemzők
Selectivity module SITOP SEL1400, 24 V DC/8 x 2 ... 10 A with group signal co...
- Választhatóan nyolc vagy négy fogyasztó leágazás modulonként
- Túlterhelés vagy rövidzár biztonságos felismerése 24V-os áramkörben
- Diagnózis zümmer jelző érintkezővel vagy önálló csatorna jelzéssel
- Az ágak szekvenciális bekapcsolása lehetséges a bekapcsolási áram csökkentése érdekében
- Megbízható kikapcsolás túlterhelés esetén, a vezeték hosszától és -keresztmetszetétől függetlenül
- Bővíthető SIMATIC S7 funkciós modullal az önálló csatorna jelzéssel rendelkező modulok esetén
- Változatok állítható válaszküszöbértékkel: 0,5-3 A, 2-10 A vagy 3-10 A
Műszaki adatok
- Rögzítési mód: EN 60715 35x7,5/15 bepattintható szabvány sínen
- Gyártói szám
6EP4438-7EB00-3DX0
- Termék típus
Szelektivitás modul
45
135 mm
125 mm
FALSE
FALSE
TRUE
TRUE
Spring clamp connection
5 s
DC
0
0
0
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 2234381 Siemens SITOP SEL1400 szelektivitás modul
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2234381 Siemens SITOP SEL1400 szelektivitás modul
Leírás
Szelektivitás és gyors hibameghatározás 24V-os leágazásokban
A SITOP PSE200U, SITOP select SITOP SEL1200/-1400 szelektivitás modulok az összes 24V-os tápegység optimális kiegészítői, hogy a terhelési áramot több áram leágazásra osszák és felügyeljék. A túlterhelést és rövidzárat egy vagy több leágazásban megbízhatóan felismerik és jelzik.
A rövid idejű áramcsúcsok (pl. a magas bekapcsolási áram miatt) lehetővé teszik az elektronikának, hogy a hosszabb túlterheléssel rendelkező ágakat áramtalanítsa. Ezt a nagy ellenállású vonalakon és "kúszó" rövidzárlat esetén is biztosítják. Ebben az esetben a megszakítók nem indulnak el vagy indulnak túl későn, még akkor sem, ha a tápegység biztosítja a szükséges kioldási áramot. Az ép leágazások folyamatosan, megszakítások és zavarok nélkül, folyamatosan táplálják a 24 V-os SITOP bővítő modult, ezáltal elkerülve a teljes rendszerhibát.
Felhasználási terület
A 24 V-os tápegységekkel együtt a szelektivitási modult használják a terhelési áram elosztására több áram leágazás között és az egyes részleges áramok figyelésére. A túlterhelés vagy rövidzár okozta hibákat az egyes ágakban felismeri és szelektív módon kikapcsolja úgy, hogy a további terhelési áram vonalakat a zavar ne befolyásolja. Így gyors hibadiagnózis érhető el, a kiesési idők minimalizálódnak.
A SITOP PSE200U, SITOP select SITOP SEL1200/-1400 szelektivitás modulok az összes 24V-os tápegység optimális kiegészítői, hogy a terhelési áramot több áram leágazásra osszák és felügyeljék. A túlterhelést és rövidzárat egy vagy több leágazásban megbízhatóan felismerik és jelzik.
A rövid idejű áramcsúcsok (pl. a magas bekapcsolási áram miatt) lehetővé teszik az elektronikának, hogy a hosszabb túlterheléssel rendelkező ágakat áramtalanítsa. Ezt a nagy ellenállású vonalakon és "kúszó" rövidzárlat esetén is biztosítják. Ebben az esetben a megszakítók nem indulnak el vagy indulnak túl későn, még akkor sem, ha a tápegység biztosítja a szükséges kioldási áramot. Az ép leágazások folyamatosan, megszakítások és zavarok nélkül, folyamatosan táplálják a 24 V-os SITOP bővítő modult, ezáltal elkerülve a teljes rendszerhibát.
Felhasználási terület
A 24 V-os tápegységekkel együtt a szelektivitási modult használják a terhelési áram elosztására több áram leágazás között és az egyes részleges áramok figyelésére. A túlterhelés vagy rövidzár okozta hibákat az egyes ágakban felismeri és szelektív módon kikapcsolja úgy, hogy a további terhelési áram vonalakat a zavar ne befolyásolja. Így gyors hibadiagnózis érhető el, a kiesési idők minimalizálódnak.
