SMC csatlakozóalj sor Kivitel (pl. 154717 ERNI Tartalom: 1 db vásárlása

Egy fekete csatlakozó közelképe, amely több fémcsatlakozóval rendelkezik, és elektronikus eszközökhöz és áramkörökhöz alkalmas.

Hasonló kivitel

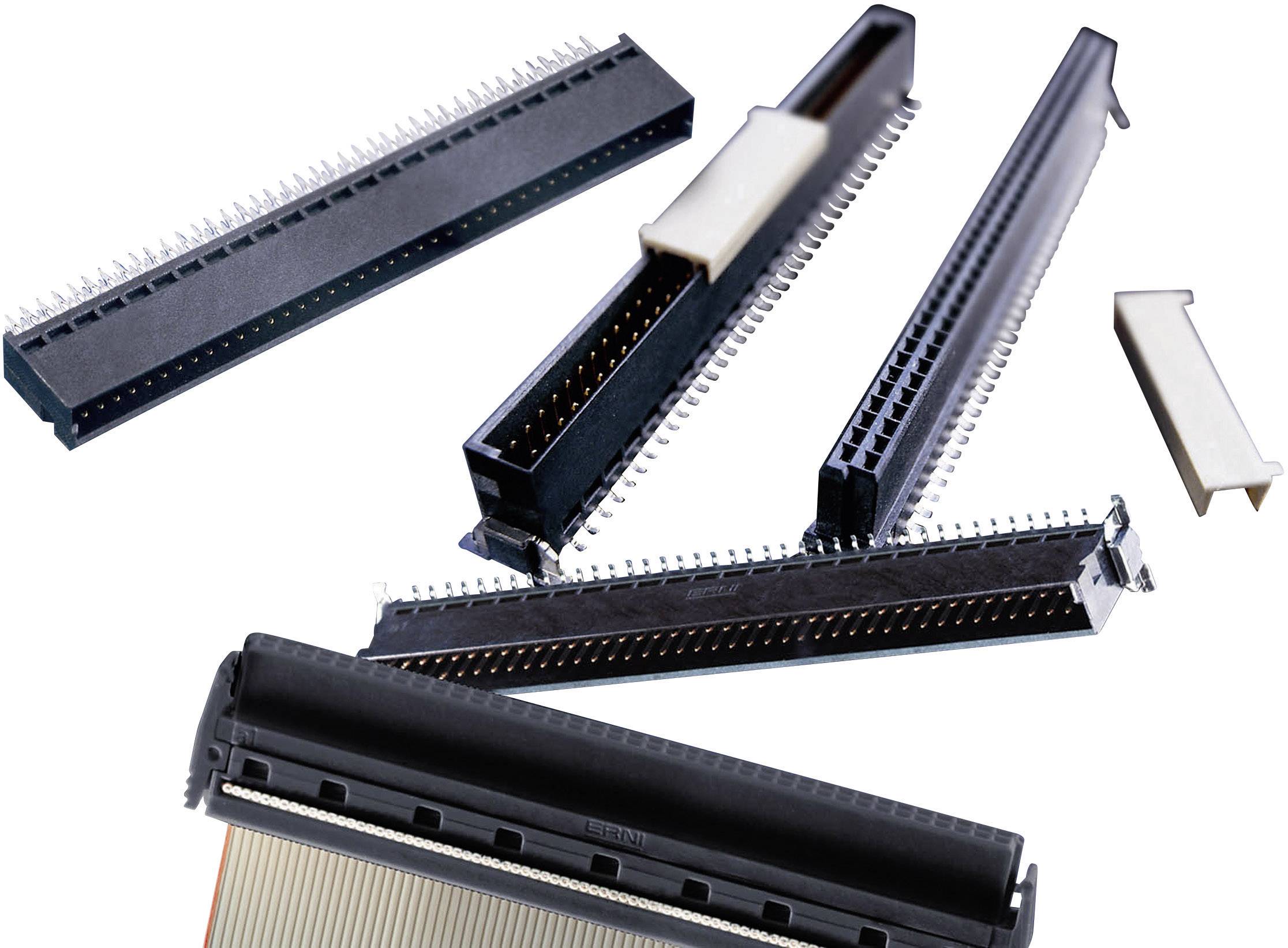

Több elektronikus csatlakozó különböző méretekben és formákban, amelyek egy fehér háttéren vannak elosztva.

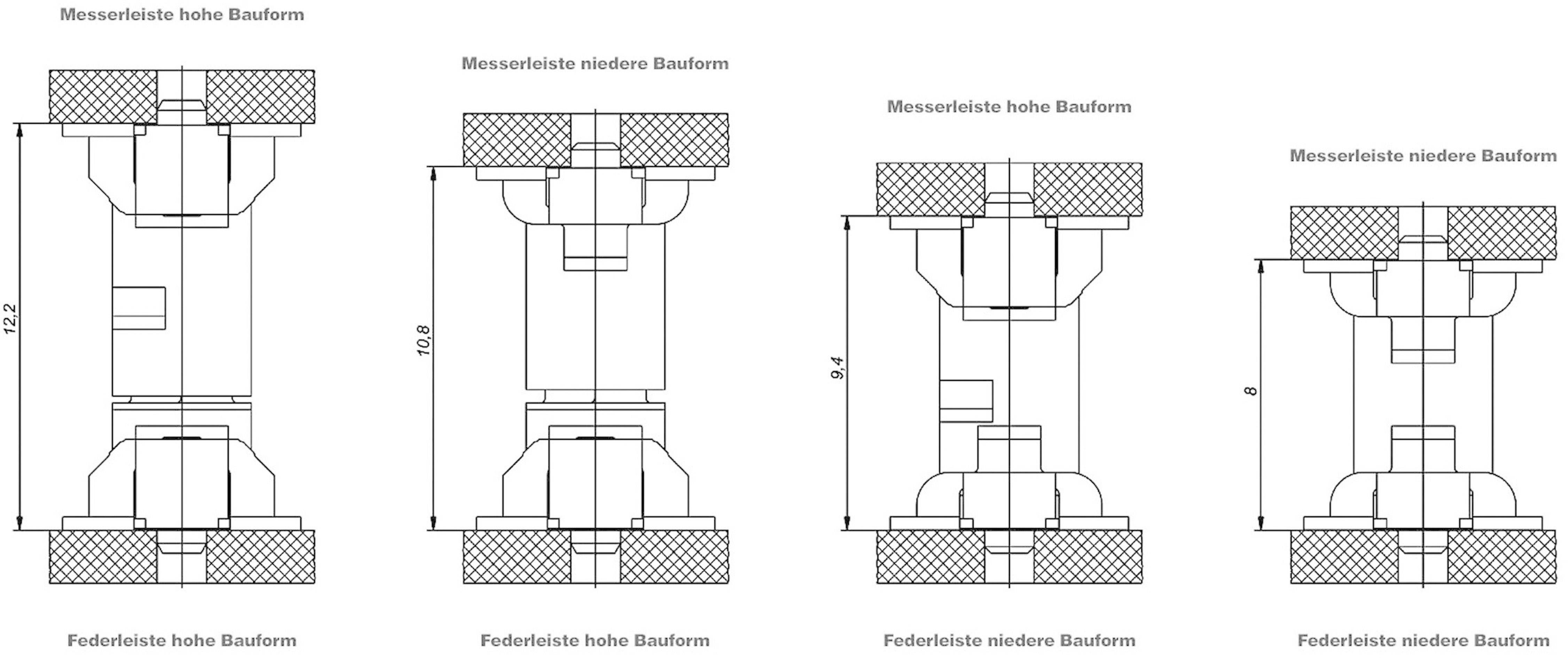

Műszaki rajz négy szeleptípussal: kés- és rugóoldal magas és alacsony kivitelben, méretekkel és feliratozással.

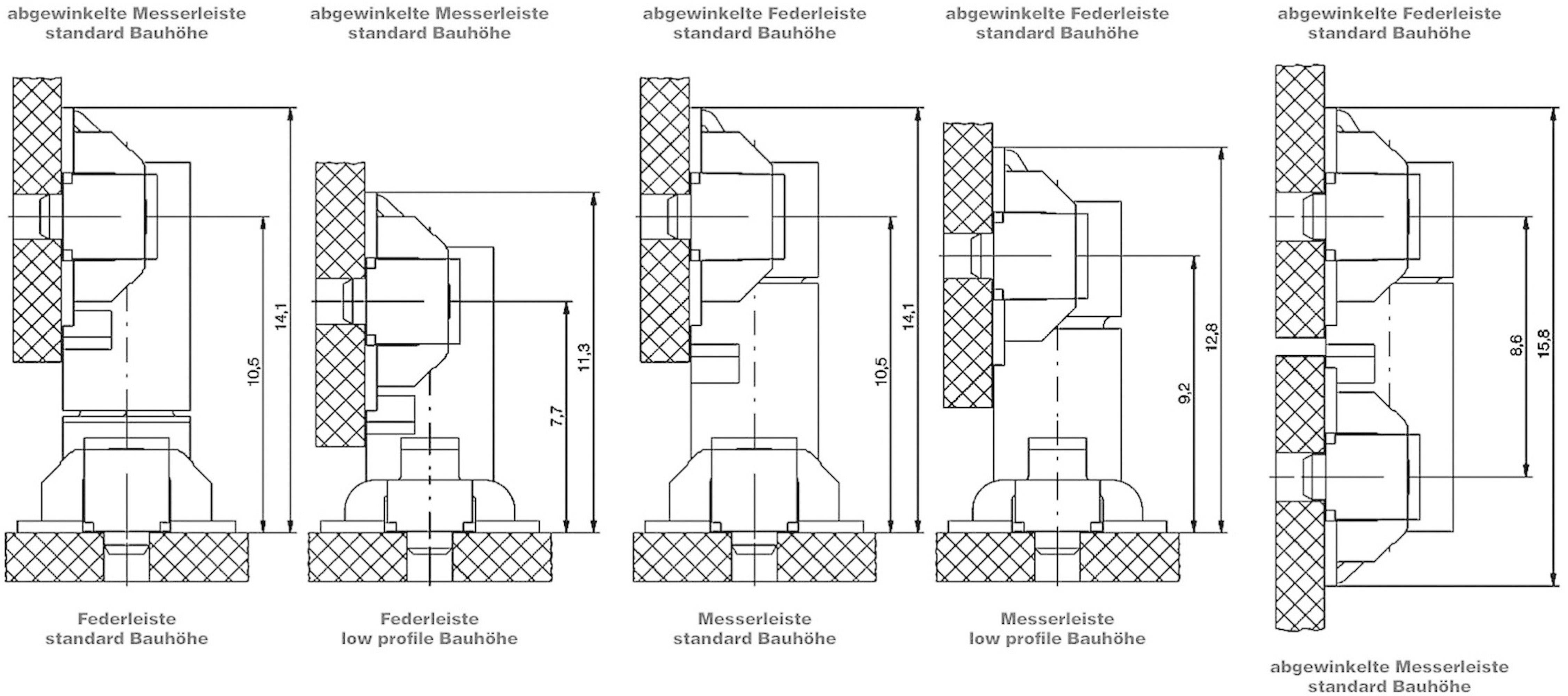

Öt különböző kapcsolótípus műszaki rajza méretekkel milliméterben, egyenként szabvány és alacsony szerelési magassággal.

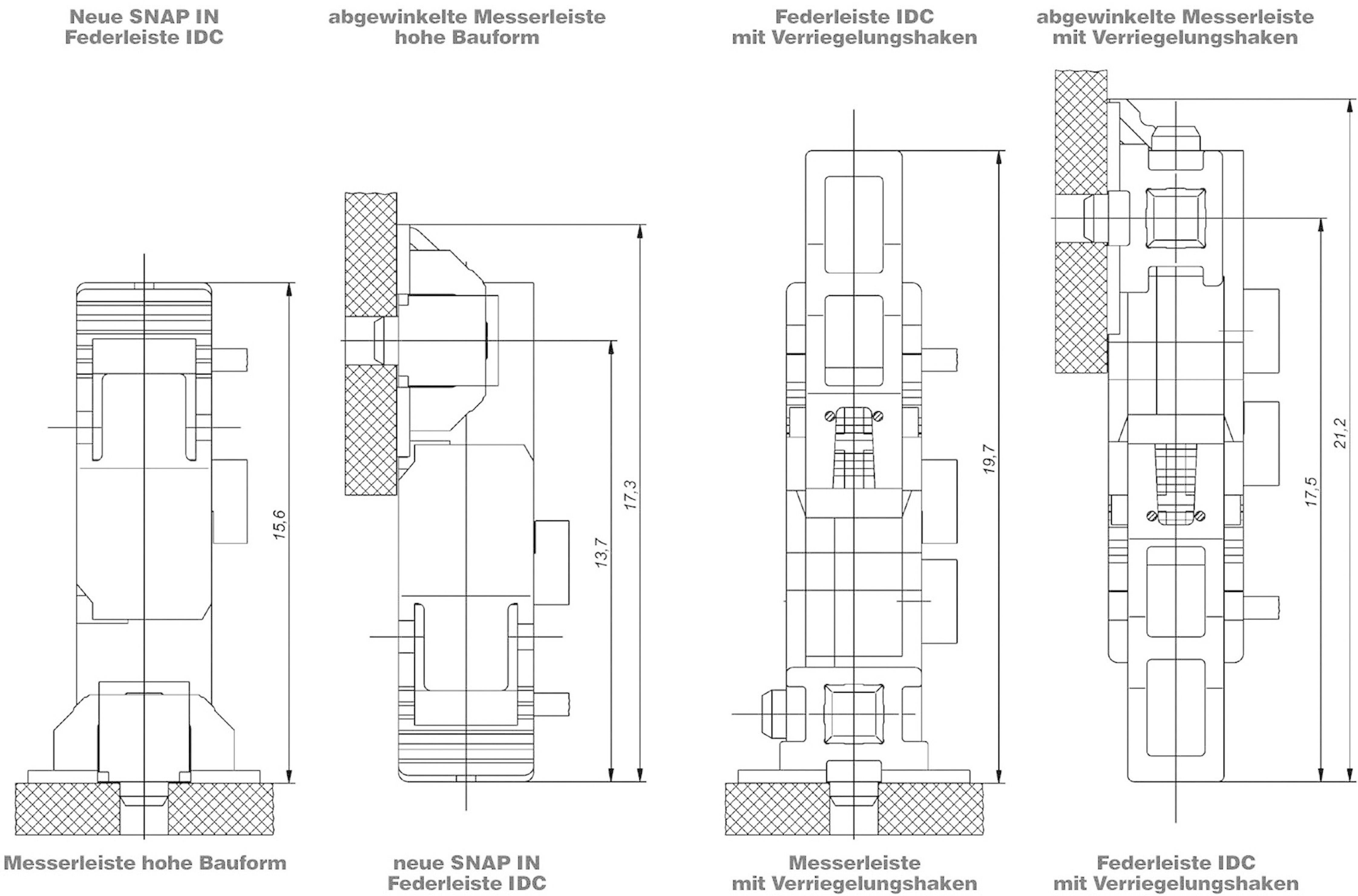

Műszaki rajz négy különböző rugós léctervezetről méretezéssel és feliratozással.

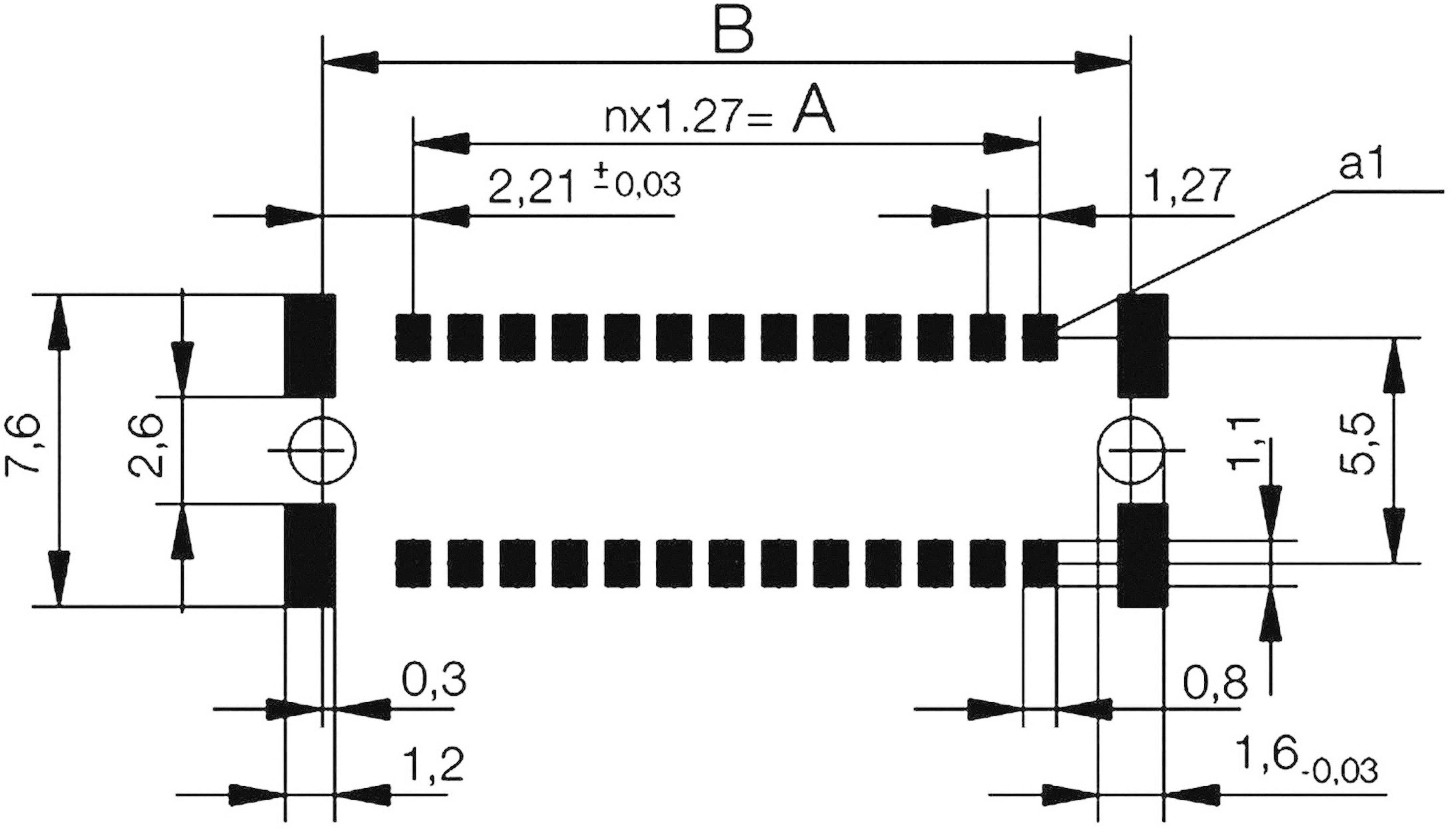

Méretezett műszaki alkatrész diagramja. Tartalmaz vízszintes és függőleges méreteket milliméterben, méréstűrésekkel.

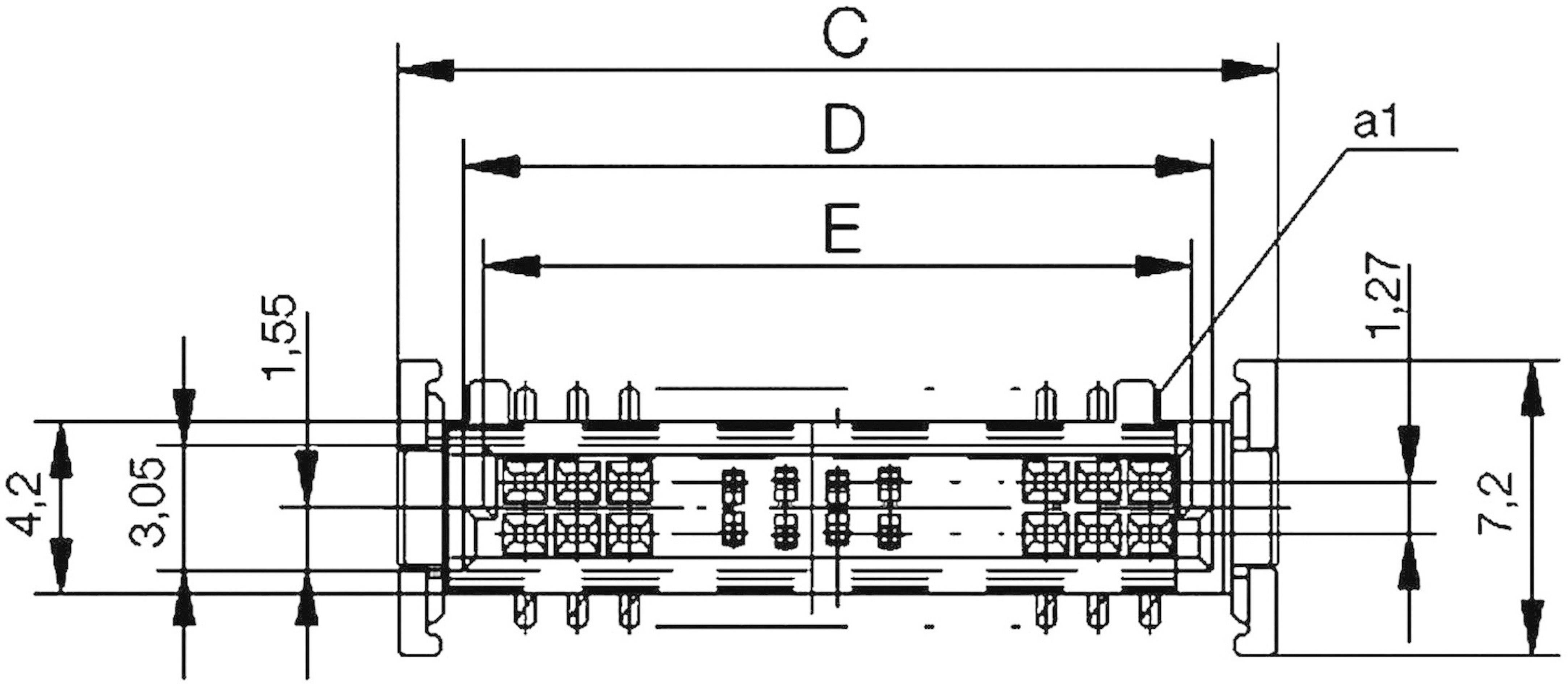

Műszaki rajz egy csatlakozóról. Mérete: 7,2 mm széles, különböző belső távolságok (1,55-4,2 mm) és szegmenzhosszak (C, D, E jelölve).

1/7

Hasonló kivitel

Termék típus

SMC léc

Össz pólusszám

Kivitel

Rugós léc, egyenes

1.27 mm

Tartalom

1 db

Adatlap (PDF)

Szállítás: 9. 23. Sze.

99 db

Szám

Összesen (1016Ft / Darab)

1016Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

SMC csatlakozóalj sor

Raszterméret: 1.27 mm

Műszaki adatok

Termék típus: SMC léc

Össz pólusszám: 12

Kivitel: Rugós léc, egyenes

Dugaszolási irány: Merőlegesen a nyomtatott áramköri laphoz

Sorok száma: 2

RM: 1.27 mm

Névleges áram: 1.7 A

Névleges áramerősség, kerekítve: 1.7 A

DIN kivitel: B

Pólusok száma sorozatonként: 6

Csatlakozó: SMT

Gyártói szín: Fekete

Ház anyaga: LCP

Gyártói szám: 154717

Tartalom: 1 db

Érintkezőanyag: Vörösréz ötvözet

Szélesség: 12.7 mm

Magasság: 9.35 mm

Hossz: 7.2 mm

Hőmérséklet (max.): +125 °C

Hőmérséklet (min.): -55 °C

Gyártói szám: 154717

Méret: (H x Sz x Ma) 7.2 x 12.7 x 9.35 mm

Átmenő ellenállás: Max. 25 mΩ

Minőségi fokozat: 1

Engedélyek: UL E 84703

Pólusszám: 12

Érintkező felület: Aranyozott

Kivitel: (pl.

Üzemi hőmérséklet (max.): + 125 °C

Névleges áram: 1.6 A

UKCA: Igen
