SMC csatlakozótűsor Kivitel Q 063209 ERNI Tartalom: 1 db vásárlása

Egy fekete elektronikai csatlakozó több arany érintkezővel, amely hasonlít egy HDMI-porthoz, fehér háttér előtt.

Hasonló kivitel

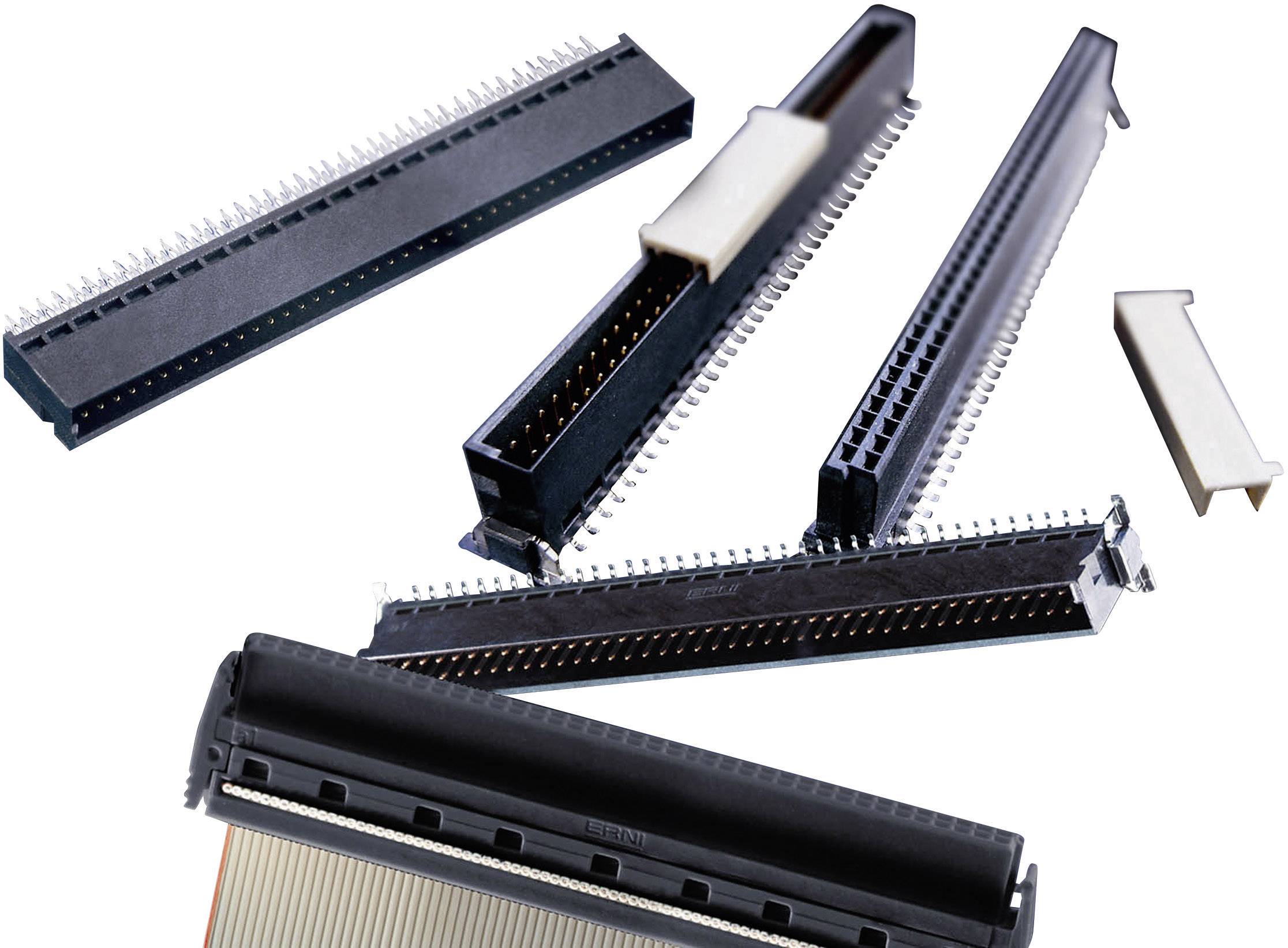

Több elektronikai csatlakozó különböző formákban és méretekben fehér háttér előtt, eltérő érintkezőelrendezéseket mutatva.

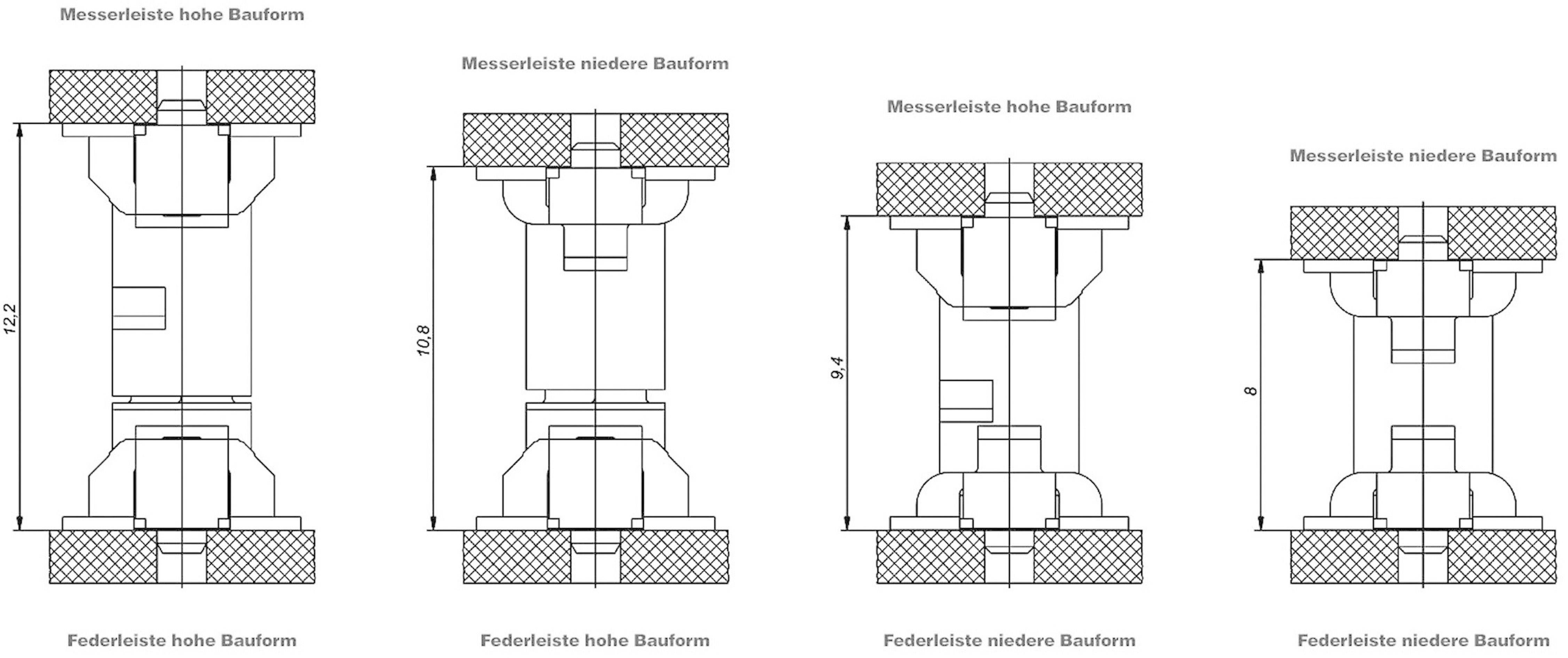

Négy mechanikai alkatrész rajza méretekkel. Bal oldalon: magas kivitelű kés- és rugóléc. Jobb oldalon: alacsony kivitelű kés- és rugóléc.

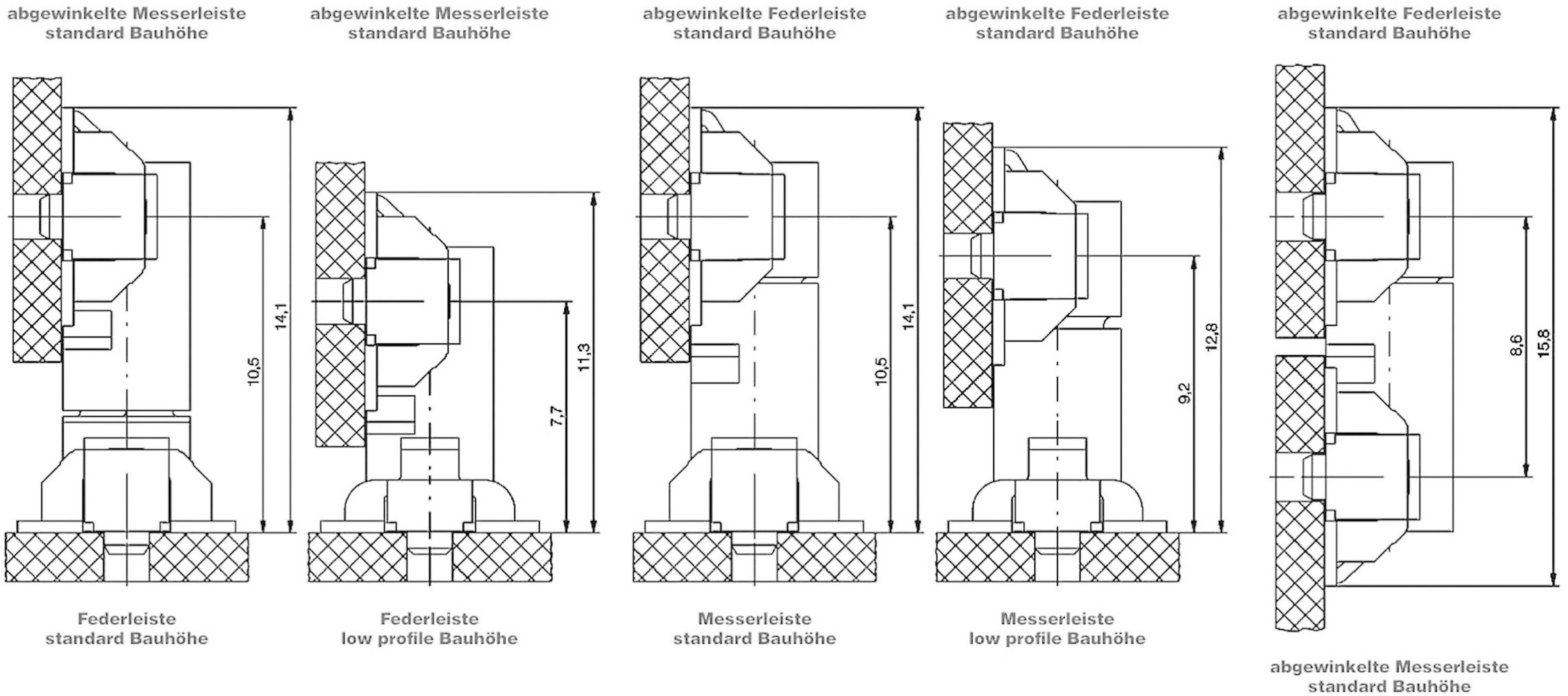

Műszaki rajz öt különböző mechanikai alkatrész keresztmetszetéről méretekkel, mindegyik fedél- és késoldalakkal.

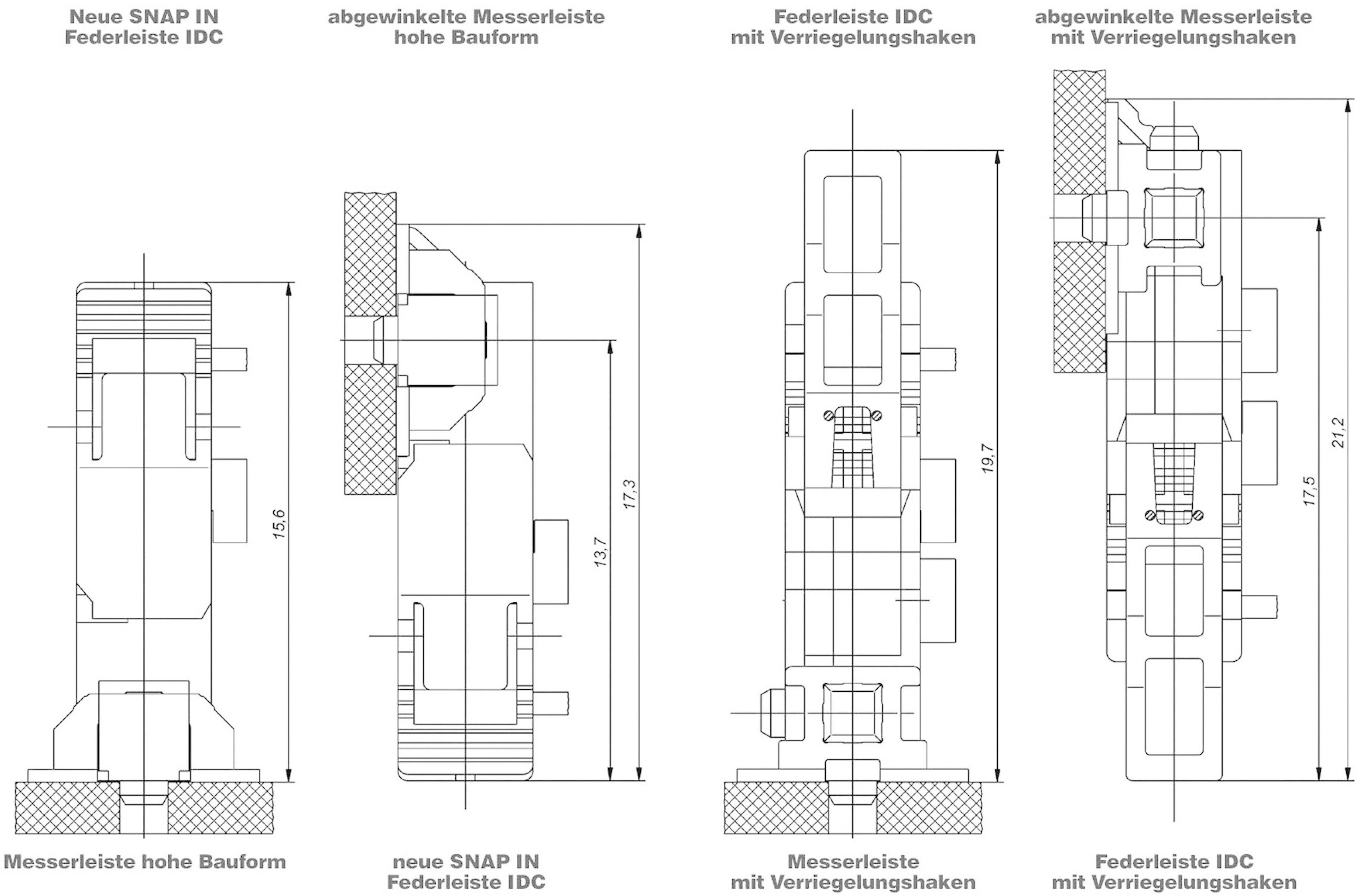

Négy csatlakozó műszaki rajza oldalnézetben: új SNAP IN rugós csatlakozólécek IDC, döntött késes sín, IDC rugós csatlakozólécek reteszelőhoroggal. A méreteket és struktúrákat részletesen ábrázolva.

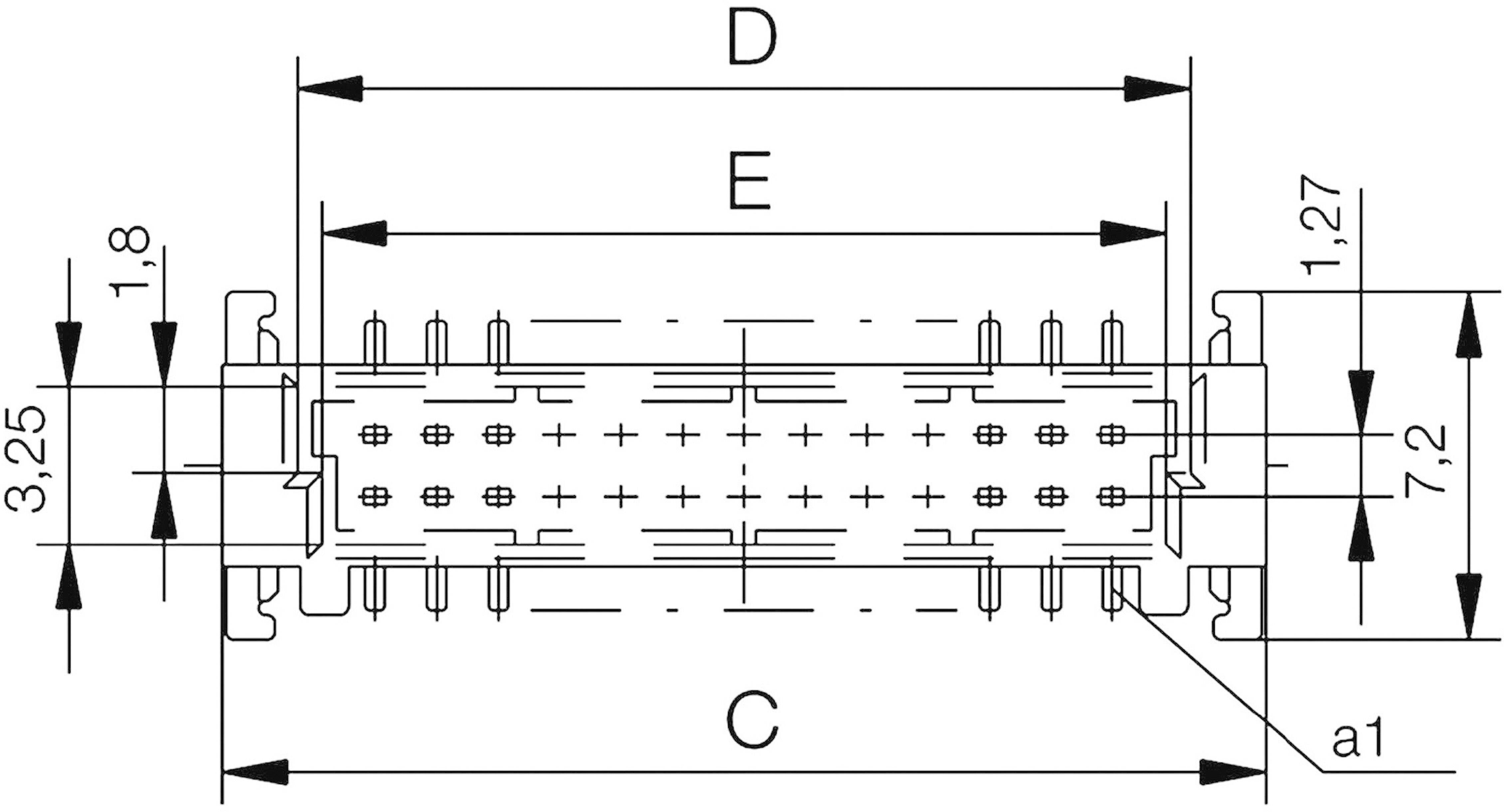

Műszaki rajz egy csatlakozóról méretmegjelöléssel: szélesség 3,25 és 7,2 mm, magasság 1,8 és 1,27 mm, további méretek C, D és E.

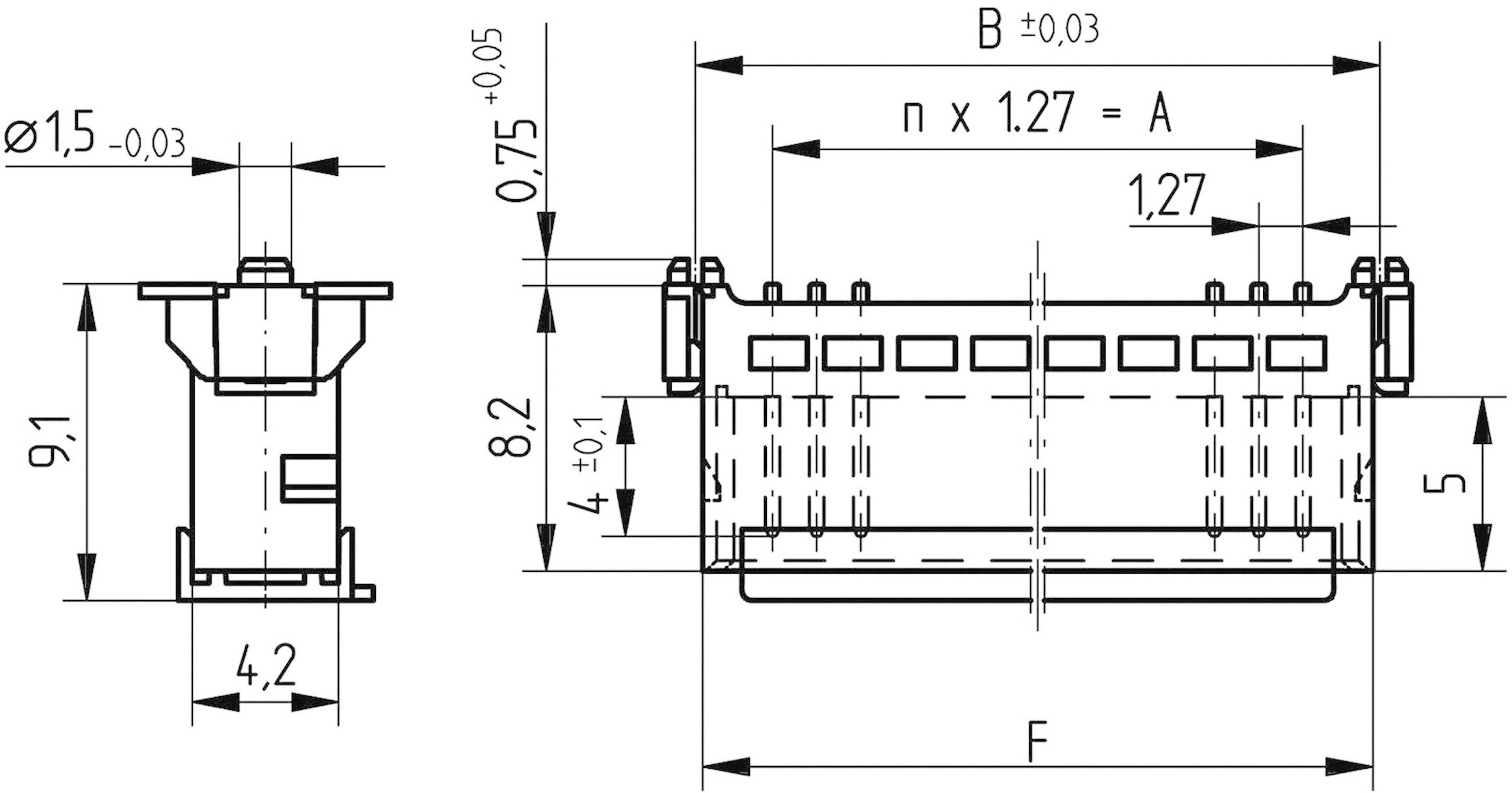

Műszaki rajz csatlakozóról méretekkel: Átmérő 0,15 ±0,03; Szélesség B ±0,03; Érintkezőtávolság 1,27; Magasság 9,1 és 8,2.

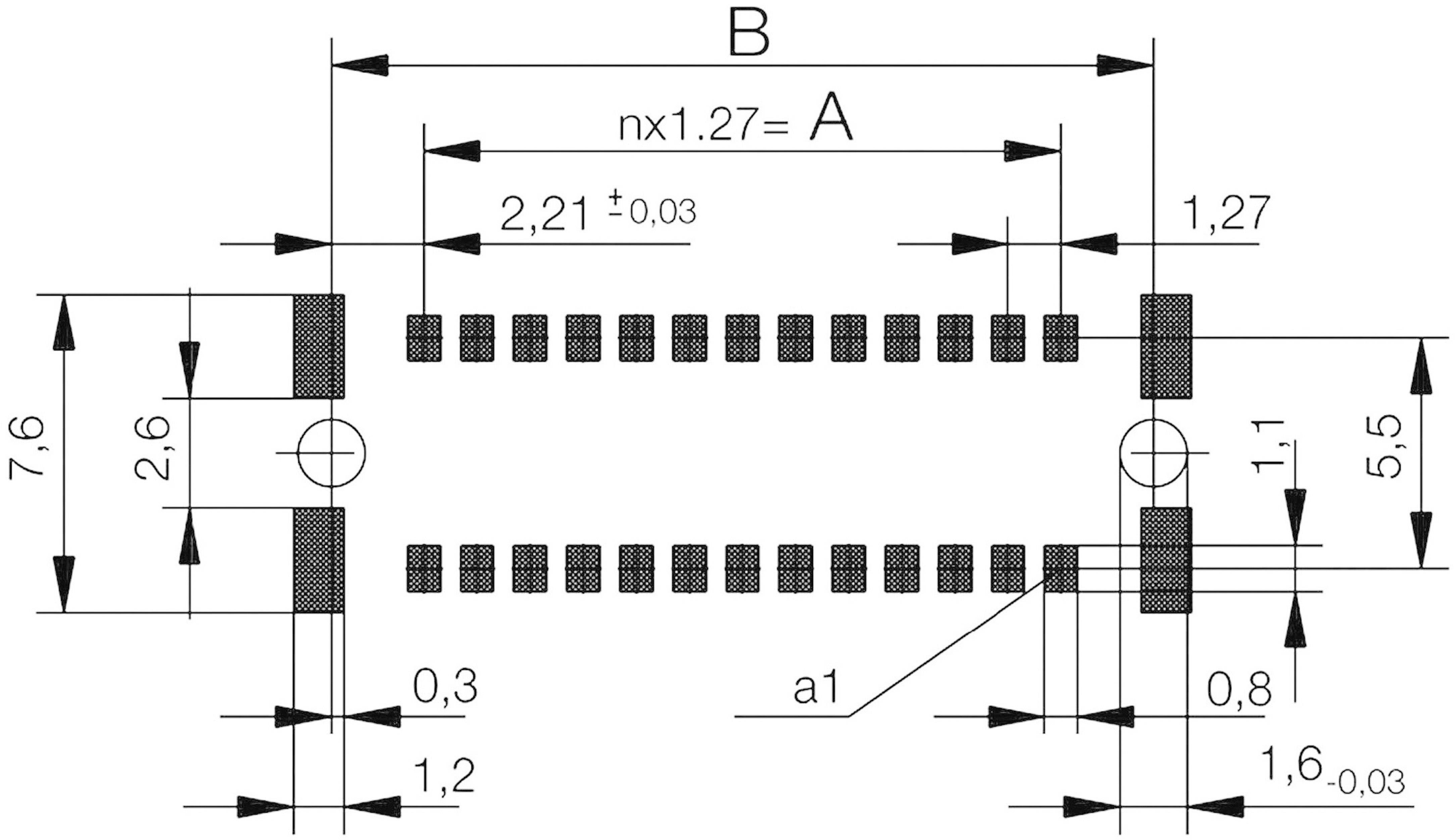

Egy IC-ház műszaki rajza részletes méretekkel és specifikációkkal, beleértve a kivezetések közötti távolságot és a teljes szélességet.

1/8

Hasonló kivitel

Termék típus

SMC léc

Össz pólusszám

Kivitel

Késes léc, egyenes

1.27 mm

Tartalom

1 db

Adatlap (PDF)

Szállítás: 10. 2. P.

73 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (1646Ft / Darab)

1646Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

SMC csatlakozótűsor

Raszterméret: 1.27 mm

Műszaki adatok

Termék típus: SMC léc

Össz pólusszám: 26

Kivitel: Késes léc, egyenes

Dugaszolási irány: Merőlegesen a nyomtatott áramköri laphoz

Sorok száma: 2

RM: 1.27 mm

Névleges áram: 1.7 A

Névleges áramerősség, kerekítve: 1.7 A

DIN kivitel: Q

Pólusok száma sorozatonként: 13

Csatlakozó: SMT

Gyártói szín: Fekete

Ház anyaga: LCP

Gyártói szám: 063209

Tartalom: 1 db

Érintkezőanyag: Vörösréz ötvözet

Szélesség: 21.6 mm

Magasság: 9.1 mm

Hossz: 7.2 mm

Hőmérséklet (max.): +125 °C

Hőmérséklet (min.): -55 °C

Gyártói szám: 63209

Méret: (H x Sz x Ma) 7.2 x 21.6 x 9.1 mm

Átmenő ellenállás: Max. 25 mΩ

Minőségi fokozat: 1

Engedélyek: UL E 84703

Pólusszám: 26

Érintkező felület: Aranyozott

Kivitel: Q

Üzemi hőmérséklet (max.): + 125 °C

Névleges áram: 1.3 A
