Sonel MPI-520 Telepítés teszter VDE szabvány 0100 vásárlása

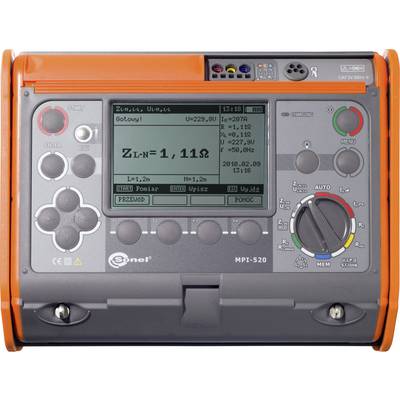

Elektromos mérőkészülék kijelzővel és forgókapcsolóval, amely a 'Z L-N=1,11Ω' mérési értéket mutatja. Előlapja színesen megjelölt.

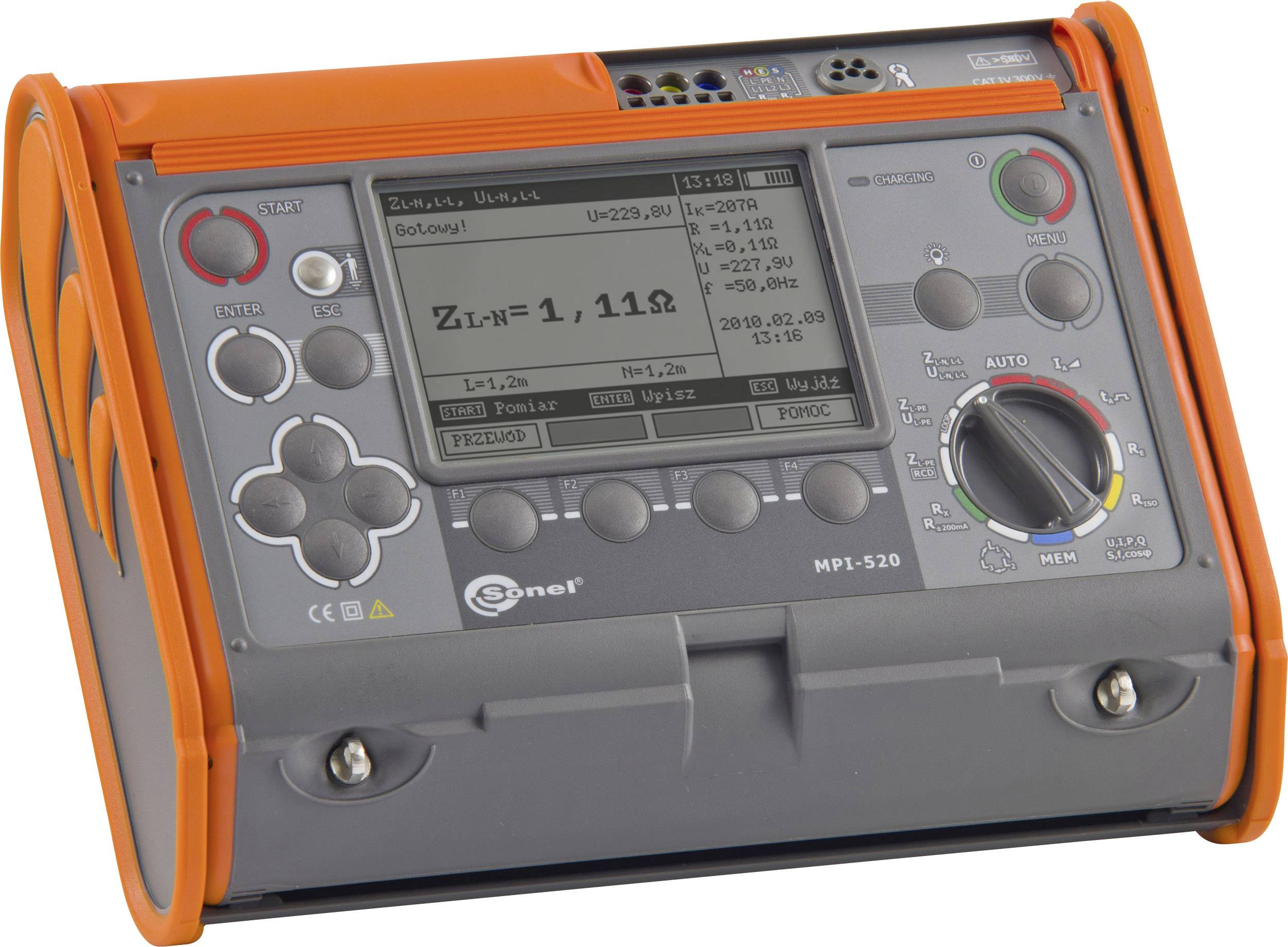

Hordozható elektromos mérőkészülék kijelzővel, amely 'Z= 1,11 Ω' értéket mutat. Kezelőgombok és forgókapcsoló a kezelőfelületen elöl.

1/2

Adatlap (PDF)

Helyettesítő termékek megjelenítése

Szám

Összesen (1 092 990 Ft / Darab)

Jogellenes tartalom bejelentése

Főbb jellemzők

VDE 0100 MPI-520 telepítővizsgáló

Hurok impedancia mérése max. 41 A 415 V-nál
Hurokmérés az RDC indítása nélkül is
Rövidzárlat számítás
Szigetelési ellenállás mérése max. 1000 V - 10 GΩ
Védővezető ellenállás mérése ± 200mA-val
AC, A és B típusú RCD / FI teszt 1000 mA-ig
földelésmérés
A TRMS árammérése 400 A-ig
AC feszültségmérés 500 V-ig
Hatékony, nyilvánvaló és Reaktív teljesítmény mérése, beleértve cosϕ-t

Műszaki adatok

A tartomány hurok impedanciájának mérése ZL-PE, ZL-N, ZL-L 0,00 ... 19,99 Ω: felbontás: 0,01 Ω, pontosság: ± (5% vM + 3 számjegy); A tartomány hurok impedanciájának mérése ZL-PE, ZL-N, ZL-L 20,0 ... 199,9 Ω: felbontás: 0,1 Ω, pontosság: ± (5% vM + 3 számjegy); Távolsági hurok impedancia mérése ZL-PE, ZL-N, ZL-L 200 ... 1999 Ω: felbontás: 1 Ω, pontosság: ± (5% vM + 3 számjegy); Feszültségtartomány: 95… 270 V ZL-PE, ZL-N és 95… 440 V ZL-L esetén; Frekvencia: 45… 65 Hz; A tartomány hurok impedanciájának mérése ZL-PE, RCD kiváltása nélkül 0,00 ... 19,99 Ω: felbontás: 0,01 Ω, pontosság: ± (6% vM + 10 számjegy); ZL-PE tartomány hurok impedancia mérése RCD kioldás nélkül 20 ... 199Ω: felbontás: 0,1 Ω, pontosság: ± (6% vM + 5 számjegy); ZL-PE tartomány hurok impedancia mérése RCD kioldás nélkül 200 ... 1999Ω: felbontás: 1 Ω, pontosság: ± (6% vM + 5 számjegy); Távolsági föld ellenállás mérése RE: 0,00 ... 9,99 Ω: felbontás: 0,01 Ω, pontosság: ± (2% vM + 4 számjegy); Távolsági föld ellenállás mérése RE: 10.00 ... 99.9 Ω: felbontás: 0.1 Ω, pontosság: ± (2% vM + 3 számjegy); RE: 100 ... 999 earth földi ellenállás mérése: felbontás: 1 Ω, pontosság: ± (2% vM + 3 számjegy); Távolsági föld ellenállás mérése RE: 1,00 ... 1,99 kΩ: felbontás: 0,01 kΩ, pontosság: ± (2% vM + 3 számjegy); Kioldási idő RCD normál 0,5 * In: Tartomány: 0 ... 300 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD normál 1 * In: Tartomány: 0 ... 300 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCDnormal 2 * In: Tartomány: 0 ... 150 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD normál 5 * Be: Tartomány: 0 ... 40 ms: Felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD szelektív 0,5 * Be: Tartomány: 0 ... 500 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD szelektív 1 * Be: Tartomány: 0 ... 500 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD szelektív 2 * Be: Tartomány: 0 ... 200 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD szelektív 5 * Be: Tartomány: 0 ... 150 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldóáram RCD típusú AC 10 mA: Tartomány: 3,3 ... 10,0 mA, felbontás: 0,1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5% In; Kioldóáram RCD típusú AC 30 mA: Tartomány: 9,0 ... 30,0 mA, felbontás: 0,1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5%; Kioldóáramú, 100 mA-os AC típusú RCD: tartomány: 33,0 ... 100,0 mA, felbontás: 0,1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5% In; Kioldóáram RCD típusú AC 300 mA: Tartomány: 90 ... 300,0 mA, felbontás: 1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5% In; Kioldóáram RCD típusú AC 500 mA: Tartomány: 150 ... 500,0 mA, felbontás: 0,1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5% In; Kioldóáram RCD típusú AC 1000 mA: Tartomány: 330 ... 1000 mA, felbontás: 0,1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5% In; Kioldóáram A típusú RCD 10 mA: Tartomány: 4 ... 20,0 mA, felbontás: 0,1 mA, mérési áram: 0,4 ... 2,0xIn, pontosság: ± 10% In; Kioldóáram A típusú RCD 30 mA: Tartomány: 12 ... 42,0 mA, felbontás: 0,1 mA, mérési áram: 0,4 ... 1,4xIn, pontosság: ± 10% In; Kioldóáram A típusú RCD 100 mA: Tartomány: 40, .. 140,0 mA, felbontás: 1 mA, mérési áram: 0,4 ... 1,4xIn, pontosság: ± 10% In; Kioldóáram A típusú RCD 300 mA: Tartomány: 120 ... 420 mA, felbontás: 1 mA, mérési áram: 0,4 ... 1,4xIn, pontosság: ± 10% In; Kioldóáram RCD A típusú 500 mA: Tartomány: 200 ... 700 mA, felbontás: 1 mA, mérési áram: 0,4 ... 1,4xIn, pontosság: ± 10% In; RCD B típus: lásd az adatlapot; Névleges szigetelési ellenállás 50 V: 50 kΩ ... 250 MΩ; A szigetelési ellenállás névleges tartománya 100 V: 100 kΩ ... 500 MΩ; A szigetelési ellenállás névleges tartománya 250 V: 250 kΩ ... 1 GΩ; A szigetelési ellenállás névleges tartománya 500 V: 500 kΩ ... 2 GΩ; A szigetelési ellenállás névleges tartománya 1000 V: 1 MΩ ... 3 GΩ; A szigetelési ellenállás mérési tartománya 0 ... 1999 kΩ: Felbontás: 1 kΩ, pontosság: ± (3% vM + 8 számjegy); A szigetelési ellenállás mérési tartománya 2,00 ... 19,99 MΩ: felbontás: 0,01 MΩ, pontosság: ± (3% vM + 8 számjegy); A szigetelési ellenállás mérési tartománya 20 ... 199 MΩ: Felbontás: 0,1 MΩ, pontosság: ± (3% vM + 8 számjegy); A szigetelési ellenállás mérési tartománya 200 ... 999 MΩ: Felbontás: 1 MΩ, pontosság: ± (3% vM + 8 számjegy); A szigetelési ellenállás mérési tartománya 1,00 ... 3 GΩ: felbontás: 0,01 GΩ, pontosság: ± (4% vM + 6 számjegy); A fázissorozat kijelzése szimbólummal; Védővezető ellenállás mérési tartománya ± 200 mA 0,00 ... 19,99 Ω: Felbontás: 0,01 Ω, pontosság: ± (2% vM + 3 számjegy); Védővezető ellenállás mérési tartománya ± 200 mA 20,00 ... 19,99 Ω: Felbontás: 0,1 Ω, pontosság: ± (2% vM + 3 számjegy); Védővezető ellenállás mérési tartománya ± 200 mA 200 ... 400 Ω: Felbontás: 1 Ω, pontosság: ± (2% vM + 3 számjegy); Aktív / reaktív teljesítmény tartomány (P, Q, S): 0 ... 200kW; TRMS áramtartomány: 0 ... 400A; ULN tartományú AC feszültség: 0 ... 440 V; Frekvenciatartomány: 45 ... 65Hz; Megjelenítési tartomány cos ϕ: 0,00 ... 1,00, felbontás: 0,01

Termék típus: Telepítés teszter

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT IV 300 V

Csatlakozók: 1x USB

Méret: (H x Sz x Ma) 310 x 455 x 180 mm

Súly: 6.4 kg

: IP54

Mérési tartomány (VDE): Szigetelési ellenállás
Hurokimpedancia
Vezeték-impedancia
Hatásos teljesítmény
Látszólagos teljesítmény
Vak teljesítmény
Teljesítmény-tényező
Ellenállás
Védővezeték ellenállás
Érintési áram
Feszültség
Áram
Frekvencia
Több megjelenítése

DIN szabvány: DIN IEC 60364

Kijelző típus: Digitális (LCD)

Szélesség: 455 mm

Magasság: 180 mm

Hossz: 310 mm

Tápellátás: Elemes működés

Memória (helyek): 300

Memória: igen

Gyártói szám: MPI-520

VDE szabvány: 0100

Jellemzők: RCD-/FI-teszt

Dokumentumok és letöltések

Adatlap

Adatlap 1427978 Sonel MPI-520 Telepítés teszter VDE szabvány 0100

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 1427978 Sonel MPI-520 Telepítés teszter VDE szabvány 0100

Leírás

Az MPI-520 egy egyetemesen alkalmazható DIN VDE 0100/0105 tesztkészülék, amelyet a Sonel készít az elektromos berendezések és mindenféle ipari üzem teljes ellenőrzéséhez. Minden RCD-típushoz (A, AC, B) kiterjedt mérések, valamint teljesítménymérések, cos cos meghatározása A nagyméretű MPI sorozat kibővített funkciói között szerepel a TRMS áramerősség-mérés akár 400A-ig és az AC-feszültségmérés akár 500V-ig. A törzsadatok bevitele most már a helyszínen lévő Bluetooth billentyűzettel is lehetséges

Ez a szöveg gépi fordítással készült.

Kivitel

Robusztus gumi védelemmel ellátott IP54 ház
CAT IV 300V
Vizsgáló vezetékek
Szonda rúd
Földelési mérési tartozékok, mint például segélektródák és mérõvezetékek az orsón
Árambilincsek a teljesítmény elemzéséhez
Univerzális háromfázisú tartozékok, mint például a 16A és CEE adapter. 32A 4 vagy 5 tűs
Uni-védő érintkező adapter
USB kábel
Hordtáska
Elemek
Protokoll szoftver Sonel Reader

Szállítás tartalma

Adapter UNI védőcsatlakozóval (WS-03)
Tesztvezeték 1,2 m-es banáncsatlakozókkal, sárga
Tesztvezeték banáncsatlakozókkal, 1,2 m, kék
Tesztvezeték banáncsatlakozókkal, 1,2 m, piros
Tesztvezeték 30 m-es tekercsen lévő banán foglalatokkal, piros
Tesztvezeték 15 m-es tekercsen, banáncsatlakozókkal, kék
Mérőcsúcs, sárga, banáncsatlakozóval
Mérőhegy vörös banán aljzattal
Mérőhegy kék banán foglalattal
Tesztvezeték 1,8 m piros, 5kV
Tesztvezeték 1,8 m fekete, árnyékolt, 5 kV
Piros teszt szonda, 5 kV
Aligátor klip K02, piros
Alligátor klip K02, sárga
2 x földi tüske (piros) 0,3m
Hordtáska, L2
Hordpánt
LR14 akkumulátor ház
LR14 akkumulátorok
USB kábel szoftver Sonel Reader
Használati útmutató
Kalibrálási bizonylat
