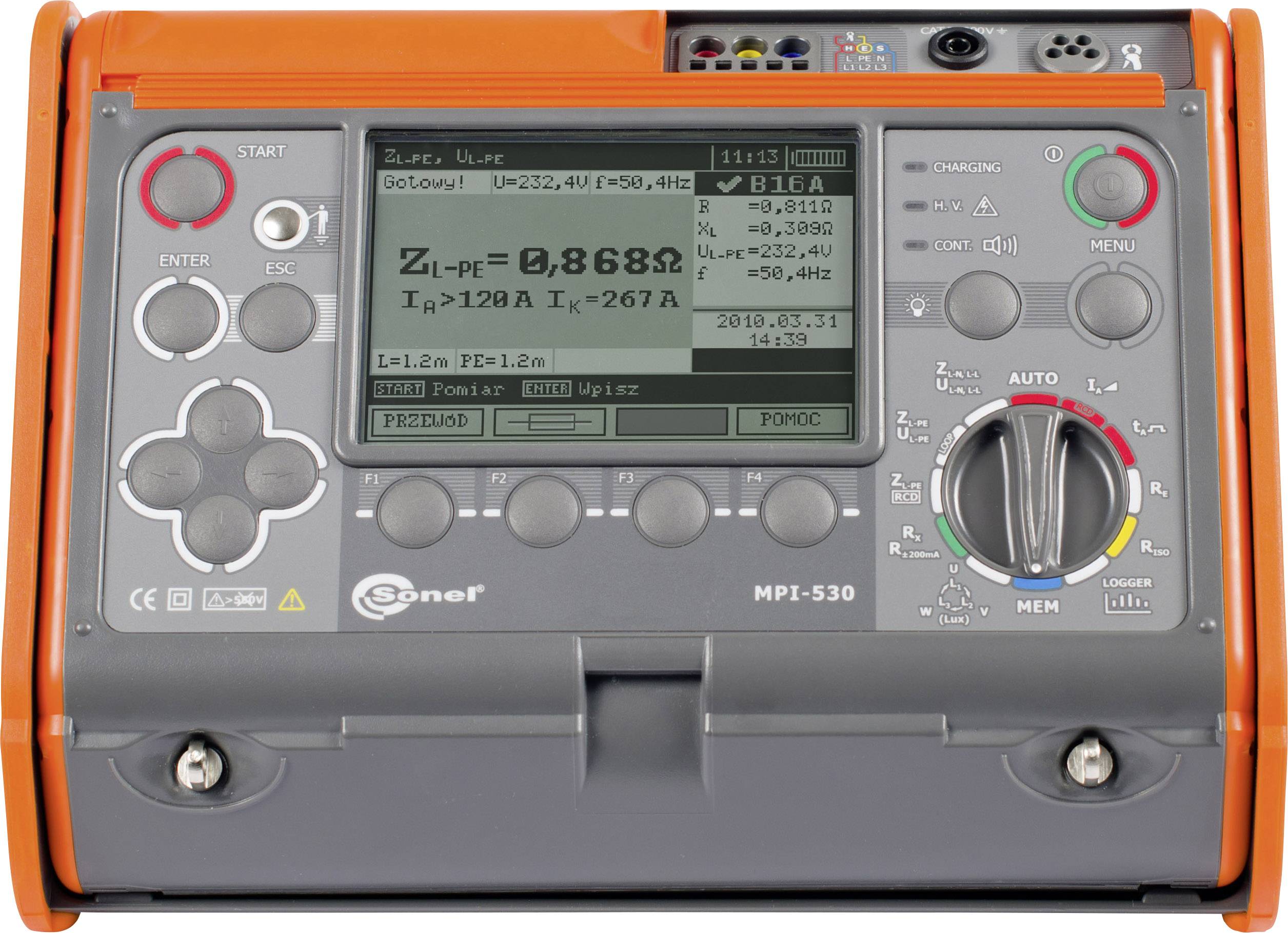

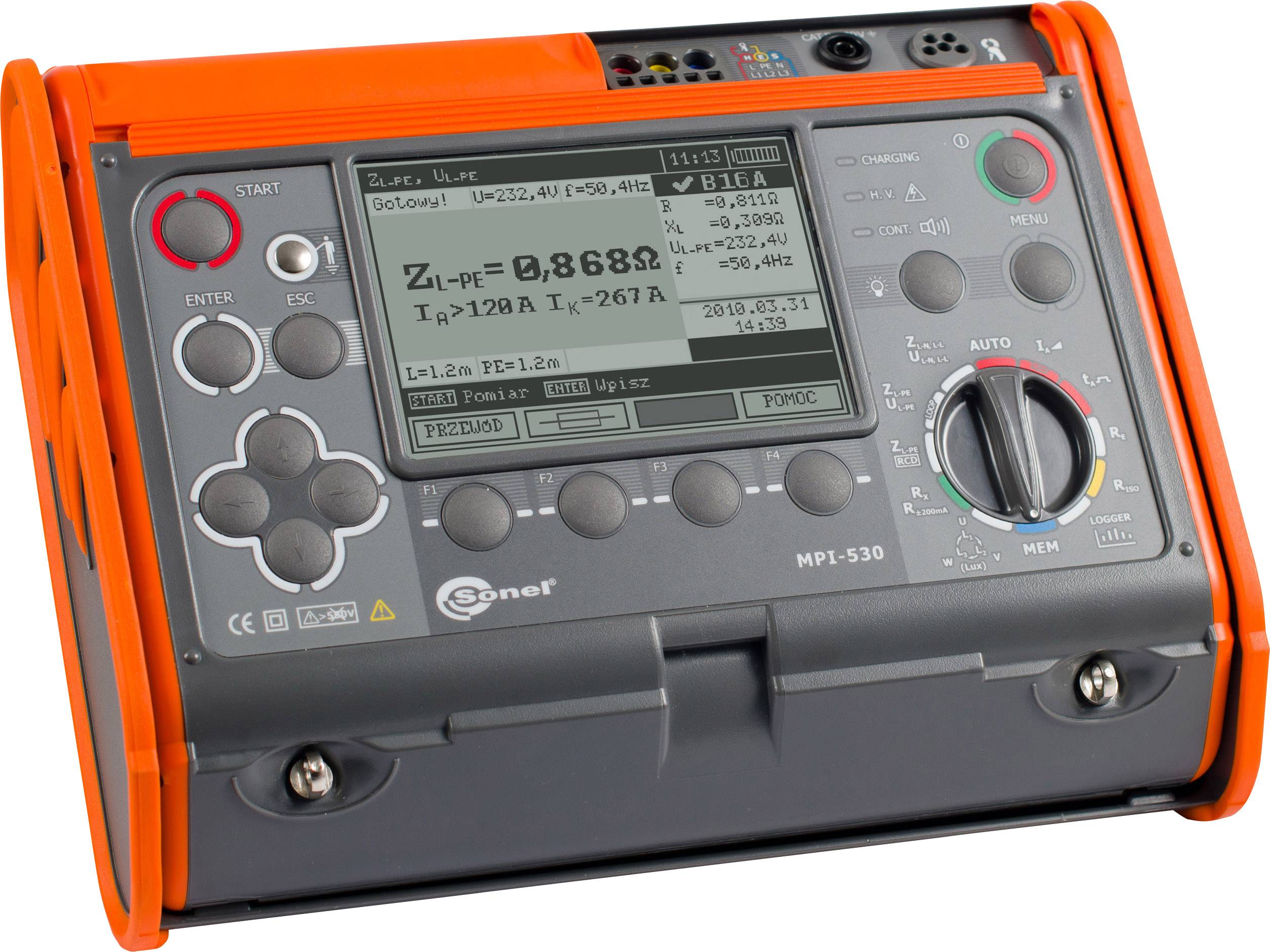

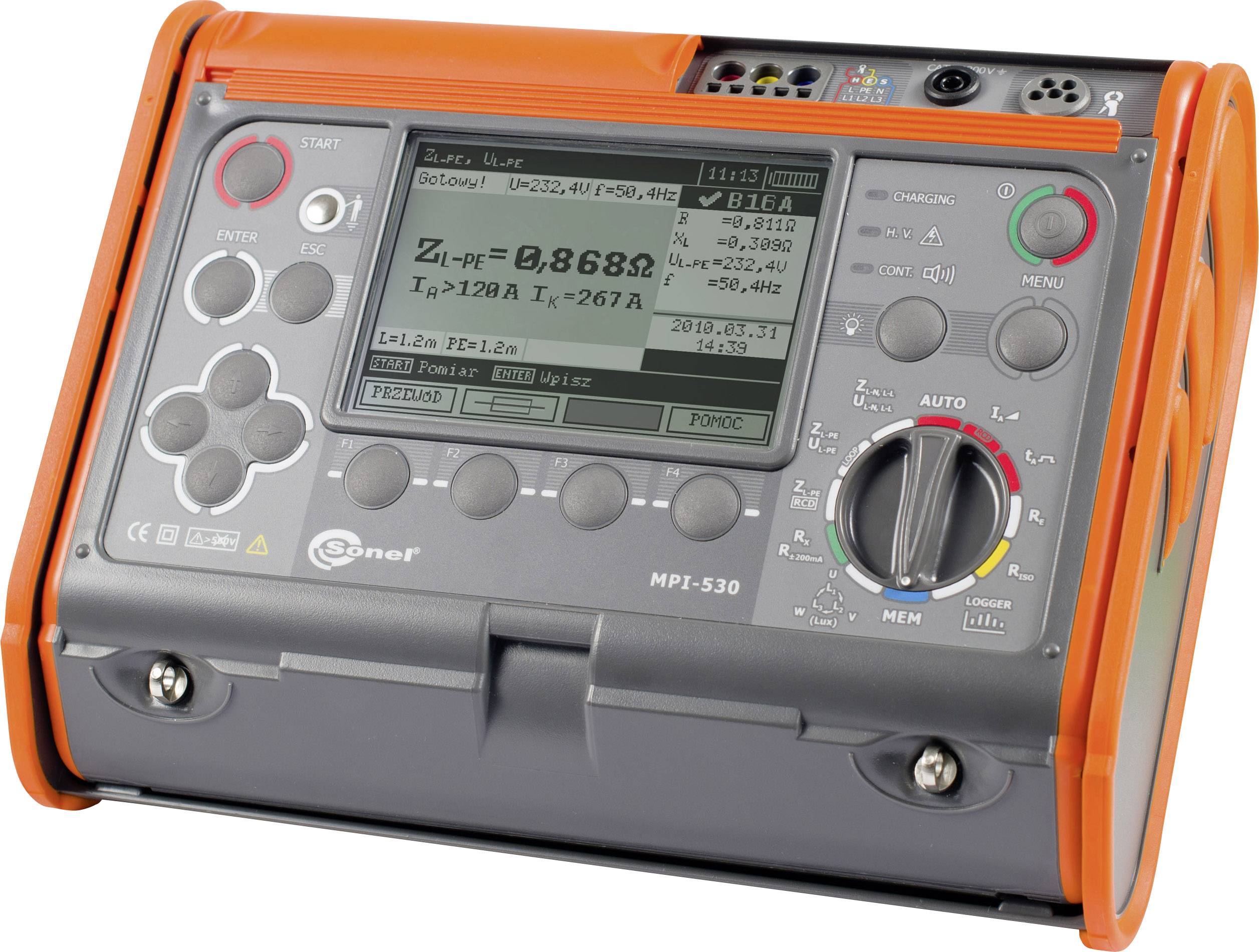

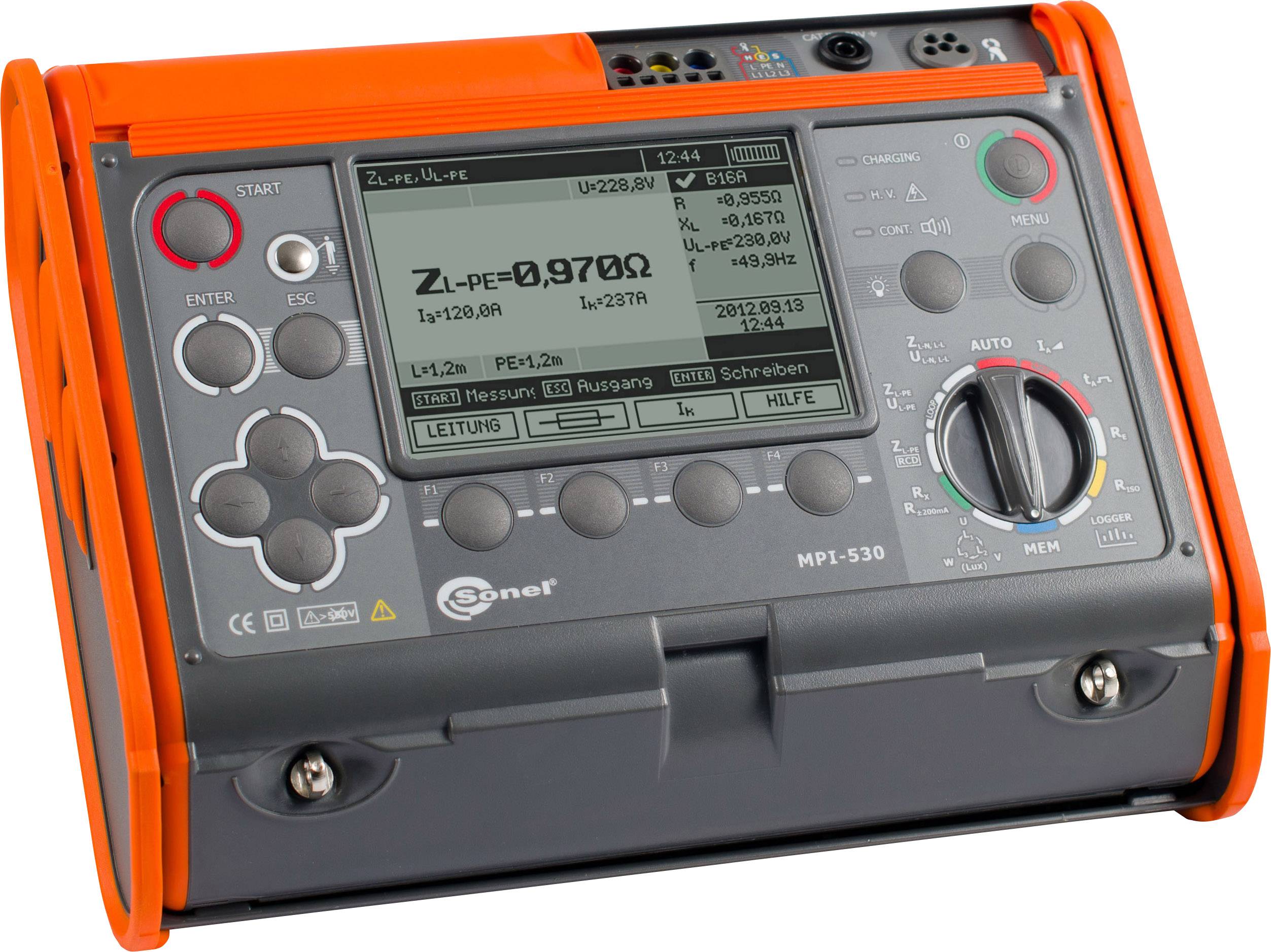

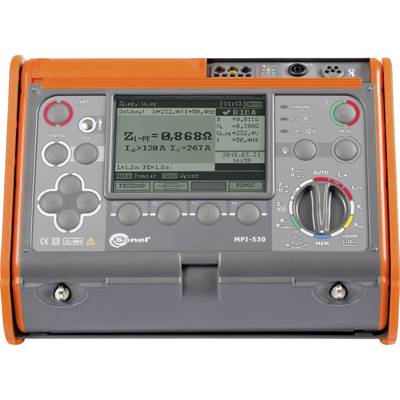

Sonel MPI-530 Telepítés teszter VDE szabvány 0100
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Helyettesítő termékek megjelenítése
Szám
Összesen (1 313 990 Ft / Darab)
Ft
Főbb jellemzők
A VDE 0100 MPI-530 telepítő teszter
- Hurok impedancia mérése max. 41 A 415 V-nál
- Hurokmérés az RCD indítása nélkül is
- Rövidzárlati áram kiszámítása
- Szigetelési ellenállás mérése max. 1000 V - 10 GΩ-ig
- Védővezető ellenállás mérése ± 200mA-val
- AC, A és B típusú RCD / FI teszt 1000 mA-ig
- A TRMS árammérése 400 A-ig
- AC feszültségmérés 500 V-ig
- Hatékony, nyilvánvaló és Reaktív teljesítmény mérése, beleértve cosϕ-t
- A földelés mérése 2 áramszorítóval is, anélkül, hogy a földelést Wenner módszerrel leválasztanák
- Fajlagos föld ellenállás ρ
- Megvilágítás mérése
- Fázisszekvencia-jelző
- Energiaminőség elemzése
Műszaki adatok
- "A tartomány hurok impedanciájának mérése ZL-PE, ZL-N, ZL-L 0,000 ... 19,999 Ω: felbontás 0,001 Ω, pontosság: ± (5% vM + 30 számjegy); A tartomány hurok impedanciájának mérése ZL-PE, ZL-N, ZL-L 20,00 ... 199,99 Ω: felbontás: 0,01 Ω, pontosság: ± (5% vM + 30 számjegy); A tartomány hurok impedanciájának mérése ZL-PE, ZL-N, ZL-L 200 ... 1999.9 Ω: felbontás: 0,1 Ω, pontosság: ± (5% vM + 30 számjegy); Feszültségtartomány: 95… 270 V ZL-PE, ZL-N és 95… 440 V ZL-L esetén; Frekvencia: 45… 65 Hz; ZL-PE tartomány hurok impedanciájának mérése RCD kiváltása nélkül 0,00 ... 19,99 Ω: felbontás: 0,01 Ω, pontosság: ± (6% vM + 10 számjegy); A tartomány hurok impedanciájának mérése ZL-PE RCD kioldás nélkül 20 ... 199 Ω: felbontás: 0,1 Ω, pontosság: ± (6% vM + 5 számjegy); ZL-PE tartomány hurok impedancia mérése RCD kioldás nélkül 200 ... 1999 Ω: felbontás: 1 Ω, pontosság: ± (6% vM + 5 számjegy); Távolsági föld ellenállás mérése RE: 0,00 ... 9,99 Ω, felbontás: 0,01 Ω, pontosság: ± (2% vM + 4 számjegy); Távolság földmérés RE: 10.00 ... 99.9 Ω, felbontás: 0.1:, pontosság: ± (2% vM + 3 számjegy); RE: 100 ... 999 earth földi ellenállás mérése: felbontás: 1 Ω, pontosság: ± (2% vM + 3 számjegy); Távolsági föld ellenállás mérése RE: 1,00 ... 1,99 kΩ: felbontás: 0,01 kΩ, pontosság: ± (2% vM + 3 számjegy); Földelési mérési tartomány szorítóval: 0,00 ... 9,99 Ω, felbontás: 0,01 Ω, pontosság: ± (8% vM + 4 számjegy); Földelési mérési tartomány szorítóval: 10,0 ... 99,9 Ω, felbontás: 0,1 Ω, pontosság: ± (8% vM + 4 számjegy); Földelési mérési tartomány szorítóval: 100 ... 999 Ω, felbontás: 1 Ω, pontosság: ± (8% vM + 4 számjegy); Földelési mérési tartomány 1,00 ... 1,99 kΩ szorítóval: felbontás: 0,01 kΩ, pontosság: ± (8% vM + 4 számjegy); Földelési mérési tartomány 2 szorítóval 0,00 ... 9,99 Ω: felbontás: 0,01 Ω, pontosság: ± (10% vM + 4 számjegy); Földelési mérési tartomány 2 szorítóval 10 ... 19,9 Ω: felbontás: 0,1 Ω, pontosság: ± (10% vM + 4 számjegy); Földelési mérési tartomány 2 szorítóval 20 ... 99,9 Ω: felbontás: 0,1 Ω, pontosság: ± (20% vM + 4 számjegy); Fajlagos föld ellenállás-tartomány ρ 0,00 ... 9,99 99m: felbontás: 0,1 Ωm, pontosság: RE-től függően; Fajlagos föld ellenállás-tartomány ρ 100 ... 999 Ωm: Felbontás: 1 Ωm, pontosság: RE-től függően; Fajlagos föld ellenállás-tartomány ρ 1,00 ... 9,99 kΩm: felbontás: 0,01 kΩm, pontosság: RE-től függően; Fajlagos föld ellenállás-tartomány ρ 10,0 ... 99,9 kΩm: felbontás: 0,1 kΩm, pontosság: RE-től függően; UL-L fázisszekvencia-mutató: 95 ... 500 V, 45 ... 65 Hz; Kioldási idő RCD normál 0,5 * In: Tartomány: 0 ... 300 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD normál 1 * In: Tartomány: 0 ... 300 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCDnormal 2 * In: Tartomány: 0 ... 150 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD normál 5 * Be: Tartomány: 0 ... 40 ms: Felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD szelektív 0,5 * Be: Tartomány: 0 ... 500 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD szelektív 1 * Be: Tartomány: 0 ... 500 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD szelektív 2 * Be: Tartomány: 0 ... 200 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldási idő RCD szelektív 5 * Be: Tartomány: 0 ... 150 ms, felbontás: 1 ms, pontosság: [± (2% vM) + 2 számjegy), RCD In = 10 mA u. 0,5 * in ± (2% vM + 3 számjegy)]; Kioldóáram RCD típusú AC 10 mA: Tartomány: 3,3 ... 10,0 mA, felbontás: 0,1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5% In; Kioldóáram RCD típusú AC 30 mA: Tartomány: 9,0 ... 30,0 mA, felbontás: 0,1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5% In; Kioldóáram RCD típusú AC 100 mA: Tartomány: 33,0 ... 100 mA, felbontás: 0,1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5% In; Kioldóáram RCD típusú AC 300 mA: Tartomány: 90 ... 300 mA, felbontás: 1 mA, mérési áram: 0,3 ... 1,0xIn; Pontosság: ± 5% In; Kioldóáram RCD AC 500 mA típus: tartomány: 150 ... 500 mA, felbontás: 0,1 mA, mérési áram: 0,3 ... 1,0xIn, pontosság: ± 5% In; Kioldóáram RCD típusú AC 1000 mA: Tartomány: 330 ... 1000 mA, felbontás: 1 mA, mérési áram: 0,3 ... 1,0xIn pontosság: ± 5% In; Kioldóáram A típusú RCD 10mA: tartomány: 3,5 ... 20,0 mA, felbontás: 0,1 mA, mérési áram: 0,35 ... 2,0xIn pontosság: ± 10% In; Kioldóáram A típusú RCD 30 mA: Tartomány: 10,5 ... 42,0 mA, felbontás: 0,1 mA, mérési áram: 0,35 ... 1,4,0xIn, pontosság: ± 10% In; Kioldóáram A típusú RCD 100 mA: tartomány: 35,0 ... 140,0 mA, felbontás: 1 mA, mérési áram: 0,35 ... 1,4xIn pontosság: ± 10% In; Kioldóáram A típusú RCD 300 mA: Tartomány: 105 ... 420 mA, felbontás: 1 mA, mérési áram: 0,35 ... 1,4xIn, pontosság: ± 10% In; Kioldóáram RCD A típusú 500 mA: Tartomány: 175 ... 700 mA, felbontás: 1 mA, mérési áram: 0,35 ... 1,4xIn, pontosság: ± 10% In; RCD B típus: lásd az adatlapot; Névleges szigetelési ellenállás 50 V: 50 kΩ ... 250 MΩ; A szigetelési ellenállás névleges tartománya 100 V: 100 kΩ ... 500 MΩ; A szigetelési ellenállás névleges tartománya 250 V: 250 kΩ ... 1 GΩ; A szigetelési ellenállás névleges tartománya 500 V: 500 kΩ ... 2 GΩ; A szigetelési ellenállás névleges tartománya 1000 V: 1 MΩ ... 9,99 GΩ; A szigetelési ellenállás mérési tartománya 0 ... 1999 kΩ: Felbontás: 1 kΩ, pontosság: ± (3% vM + 8 számjegy); A szigetelési ellenállás mérési tartománya 2,00 ... 19,99 MΩ: felbontás: 0,01 MΩ, pontosság: ± (3% vM + 8 számjegy); A szigetelési ellenállás mérési tartománya 20 ... 199 MΩ: Felbontás: 0,1 MΩ, pontosság: ± (3% vM + 8 számjegy); A szigetelési ellenállás mérési tartománya 200 ... 999 MΩ: Felbontás: 1 MΩ, pontosság: ± (3% vM + 8 számjegy); A szigetelési ellenállás mérési tartománya 1,00 ... 9,99 GΩ: felbontás: 0,01 GΩ, pontosság: ± (4% vM + 6 számjegy); Védővezető ellenállás mérési tartománya ± 200 mA 0,00 ... 19,99 Ω: Felbontás: 0,01 Ω, pontosság: ± (2% vM + 3 számjegy); Védővezető ellenállás mérési tartománya ± 200 mA 20,00 ... 199,9 Ω: Felbontás: 0,1 Ω, pontosság: ± (2% vM + 3 számjegy); Védővezető ellenállás mérési tartománya ± 200 mA 200 ... 400 Ω: Felbontás: 1 Ω, pontosság: ± (2% vM + 3 számjegy); Jelenlegi mérési tartomány Fogók: C-3, C-6: 0,0 ... 99,9 mA, felbontás: 0,1 mA, pontosság: ± (5% vM + 3 számjegy); Jelenlegi mérési tartomány Fogók: C-3, C-6: 100 ... 999 mA, felbontás: 1 mA, pontosság: ± (5% vM + 3 számjegy); Jelenlegi mérési tartomány Fogók: C-3, C-6, F-1, F-2, F3: 1,00 ... 9,99 A, felbontás: 0,01 A, pontosság: [± (5% vM) + 5 számjegy f. C-3, C-6) és hasonlók. ± (0,1% in + 2 számjegy az F-1, F-2, F-3 esetében)]; Jelenlegi mérési tartomány Fogók: C-3, C-6, F-1, F-2, F3: 10,00 ... 99,9 A, felbontás: 0,1 A, pontosság: [± (5% vM) + 5 számjegy f. C-3, C-6) és hasonlók. ± (0,1% in + 2 számjegy az F-1, F-2, F-3 esetében)]; Jelenlegi mérési tartomány Fogók: C-3, C-6, F-1, F-2, F3: 100, ... 999 A, felbontás: 1 A, pontosság: [± (5% vM) + 5 számjegy f. C-3, C-6) és hasonlók. ± (0,1% in + 2 számjegy az F-1, F-2, F-3 esetében)]; Jelenlegi mérési tartomány Fogók: C-3, C-6, F-1, F-2, F3: 1,00 ... 3,00 kA, felbontás: 0,01 kA, pontosság: [± (5% vM) + 5 számjegy f. C-3, C-6) és hasonlók. ± (0,1% in + 2 számjegy az F-1, F-2, F-3 esetében)]; Aktív / reaktív teljesítmény tartománya (P, Q, S) és cosϕ 0 ... 999 W: felbontás: 1 kW, pontosság: ± (7% vM + 3 számjegy); Aktív / reaktív teljesítmény tartománya (P, Q, S) és cosϕ 1,00 ... 9,99 kW: felbontás: 0,01 kW, pontosság: ± (7% vM + 3 számjegy); Aktív / reaktív teljesítmény tartománya (P, Q, S) és cosϕ 10 ... 99,9 kW: felbontás: 0,1 kW, pontosság: ± (7% vM + 5 számjegy); Aktív / reaktív teljesítmény tartománya (P, Q, S) és cosϕ 100 ... 999 kW: felbontás: 1 kW, pontosság: ± (7% vM + 5 számjegy); Aktív / reaktív teljesítmény tartománya (P, Q, S) és cosϕ 1 ... 1,50 MW: felbontás: 0,01 MW, pontosság: ± (7% vM + 5 számjegy); Tartomány cosϕ 0,00 ... 1,00, felbontás: 0,01; Harmonikus tartomány: 0,0 ... 300 V, felbontás: 0,1 V, sorrend: 1,2 ... 15, pontosság: ± (5% vM + 3 számjegy); Harmonikus tartomány: 0,0 ... 300 V, felbontás: 0,1 V, sorrend: 16 ... 40, pontosság: ± (5% vM + 10 számjegy); Harmonikus tartomány 300 ... 500 V: Felbontás: 1 V, rendelés u. Pontosság: 0,0 ... 300 V; THD-vel kapcsolatos 1. Harmonika: lásd az adatlapot; Megvilágítás mérése: lásd az adatlapot
- Termék típus
Telepítés teszter
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT III 600 V
CAT IV 300 V
- Csatlakozók
USB
- Méret
(H x Sz x Ma) 310 x 455 x 180 mm
- Súly
6.48 kg
IP54
- Mérési tartomány (VDE)
Szigetelési ellenállás
Hurokimpedancia
Vezeték-impedancia
Hatásos teljesítmény
Látszólagos teljesítmény
Vak teljesítmény
Teljesítmény-tényező
Ellenállás
Védővezeték ellenállás
Érintési áram
Több megjelenítése
- DIN szabvány
DIN IEC 60364
- Kijelző típus
Digitális (LCD)
- Szélesség
455 mm
- Magasság
180 mm
- Hossz
310 mm
- Tápellátás
Elemes működés
- Memória
igen
- Gyártói szám
MPI-530
- VDE szabvány
0100
- Jellemzők
RCD-/FI-teszt
Dokumentumok és letöltések
Adatlap
Adatlap 1427980 Sonel MPI-530 Telepítés teszter VDE szabvány 0100
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1427980 Sonel MPI-530 Telepítés teszter VDE szabvány 0100
Leírás
Kiváló minőségű DIN VDE 0100/0105 MPI-530 tesztkészülék a Soneltől az elektromos berendezések és mindenféle ipari üzem teljes ellenőrzéséhez. Elődjének modelljének kiemelkedő kiterjesztései a kiterjesztett földmérés 2 szorítóval, földszétválasztás nélkül, egy fénymérő és a hálózatminőség elemzésének lehetősége az áram felvételével. , Feszültség u. Teljesítmény, valamint PF, harmonikus, cosϕ és THD. A törzsadatok megadása szintén lehetséges ezzel a modellel a helyszínen található Bluetooth billentyűzet használatával.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Robusztus gumi védelemmel ellátott IP54 ház
- CAT IV 300V
- CAT II 600V
- Vizsgáló vezetékek
- Szonda rúd
- Földelési mérési kellékek, mint például segélektródák, szorítók és mérõvezetékek az orsón
- Univerzális háromfázisú tartozékok, mint például a 16A és CEE adapter. 32A 4 vagy 5 pólusú
- Illuminométer
- Áramszorítók az energiaminőség elemzéséhez
- Bluetooth
- Uni védő érintkező adapter
- USB kábel
- Hordtáska
- Elemek
- Protokoll szoftver Sonel Reader
Szállítás tartalma
- Adapter UNI védőcsatlakozóval (WS-03)
- Mérővezeték banáncsatlakozókkal, 1,2 m, sárga
- Tesztvezeték banáncsatlakozókkal, 1,2 m, kék
- Tesztvezeték banáncsatlakozókkal, 1,2 m, piros
- Tesztvezeték 15 m-es tekercsen, banáncsatlakozókkal, kék
- Tesztvezeték 30 m-es tekercsen lévő banán foglalatokkal, piros
- Mérőhegy banánaljzattal
- sárga
- Mérőhegy banánaljzattal
- piros
- Mérőhegy banánaljzattal
- kék
- Alligátor klip K02, sárga
- Alligátor klip K02, sárga
- Föld-hegy (piros), 0,3 m
- Hordtáska, L2
- Hordpánt
- Z7 akkumulátortöltő
- USB-kábel
- Kábel az akkumulátortöltőhöz
- Töltőkábel f. Autós cigarettagyújtó (12 V)
- AkkuNiMH 4,8 V 4,2Ah
- Szoftver Sonel Reader
- használati útmutató
- Kalibrációs tanúsítvány
Tudnivalók
- A Bluetooth® a Bluetooth SIG, Inc. bejegyzett védjegye.
