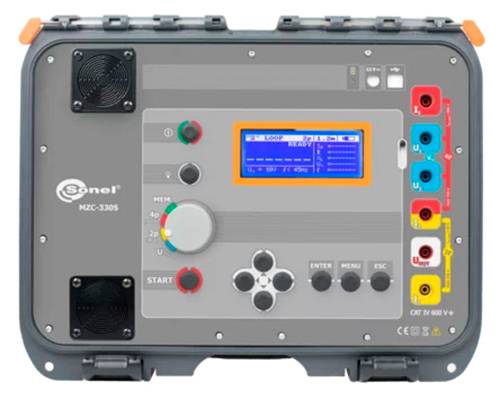

Sonel MZC-330S Nagyáramú impedancia teszter
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Szám
Összesen (1 650 990 Ft / Darab)
1 650 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Nagyáramú impedancia teszter
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT IV 600 V
- Csatlakozók
Bluetooth®
- Méret
(H x Sz x Ma) 172 x 390 x 308 mm
- Súly
6.5 kg
IP67
- Mérési tartomány (VDE)
Feszültség
Hurokimpedancia
Frekvencia
- Szélesség
390 mm
- Magasság
308 mm
- Hossz
172 mm
- Tápellátás
Akkumulátoros működés
- Memória (helyek)
990
- Memória
igen
- Gyártói szám
MZC-330S
- Jellemzők
távirányítható
Dokumentumok és letöltések
Adatlap
Adatlap 3763596 Sonel MZC-330S Nagyáramú impedancia teszter
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3763596 Sonel MZC-330S Nagyáramú impedancia teszter
Leírás
Ahol mások meg sem próbálják
Transzformátorok közvetlen közelében vagy transzformátorállomásokon, ahol az áramkörök nagyáramú védelemmel vannak felszerelve (több száz amper névleges teljesítményű biztosítékbetétek, motorvédő kapcsolók), a zárlati áramok elérhetik a több száz kiloampert is. Az ilyen hálózatokban a zárlati áram hurokimpedanciájának méréséhez nagyáramú mérőeszközre van szükség, amely képes a hurokimpedancia értékeit milliohm tartományban mérni. Szabadalmaztatott műszaki megoldásunk, amely kereskedelmi forgalomban nem kapható alkatrészeket használ (egyedi hibatűrés), lehetővé teszi számunkra, hogy ilyen igényes körülmények között is egyedülálló mérési pontosságú mérőeszközt kínáljunk.
Mérések kompromisszumok nélkül
A kereskedelmi forgalomban kapható maradékáram-impedanciamérő eszközök aszimmetrikusan, azaz félhullámú áramokkal végzik a méréseket. Ez a megoldás figyelembe veszi az átmeneti állandót és az egyenáramú állandót, ami nem mindig eredményezi a transzformátor lineáris viselkedését a vizsgálat során. Ez viszont befolyásolja az eredmények pontosságát. Az MZC-330S és MZC-320S hurokimpedancia-mérők szimmetrikus áramot használnak a mérésekhez, azaz a teljes szinuszhullámot használják – egy fejlett mérési módszernek köszönhetően.
Felhasználási területek
A készülékeket a következő névleges feszültségű hálózatokban történő mérésekhez használják:
• akár 750 V-ig, ahol a várható zárlati áram elérheti a 95,8 kA-t, az EN 61557 (MZC-330S) szabvány szerint mérve,
• akár 500 V-ig, ahol a várható zárlati áram elérheti a 69,4 kA-t, az EN 61557 (MZC-320S) szabvány szerint mérve.
Ezen paramétereknek köszönhetően a mérőeszközök tökéletesen alkalmasak szélerőművekben, vasúti hálózatokon és energiaszolgáltató vállalatok által ellenőrzött létesítményekben végzett vizsgálatokhoz és mérésekhez.
Könnyebb munka a "távirányítóval"
A készülék távolról is vezérelhető – webböngésző segítségével – ehhez a mérőeszközt egyszerűen ugyanabban a WLAN hálózatban kell regisztrálni, mint a vezérlőegységet. Miután a böngészőben elérte a virtuális felhasználói felületet, a felhasználó kényelmes távolságból elindíthatja a mérést, majd leolvashatja az eredményeket. Ugyanígy fér hozzá a tárolt mérési eredményekhez. Természetesen ezek klasszikus módon, azaz USB-kapcsolaton keresztül is letölthetők.
Ez a szöveg gépi fordítással készült.
Kivitel
- Nagyon kis rövidzárlati hurokimpedanciák mérése (0,1 mΩ felbontás) 130 A mérőárammal 230 V-on, maximum: 300 A 690 V-on (500 V az MZC-320S-ben).
- • Mérések 24 A áramerősséggel 230 V feszültségen, maximum 37 A áramerősséggel 690 V feszültségen (maximum 27 A áramerősséggel 500 V feszültségen MZC-320S készülékkel) 0,01 Ω felbontással.
- • Mérések a következő névleges feszültségű hálózatokban: 110/190 V, 115/200 V, 127/220 V, 220/380 V, 230/400 V, 240/415 V, 290/500 V és 400/690 V (csak MZC-330S) 45...65 Hz frekvenciával.
- • Mérés lehetősége az LL, L-PE, LN rövidzárlatos áramkörben.
- • A fázisfeszültség és a fázisfeszültség megkülönböztetése a rövidzárlati áram számításakor.
- • A mérővezetékek hosszának változása (mérés a 2p módszerrel).
- • 4 vezetékes (4 vezetős) mérési módszer, a mérővezetékek kompenzálása nélkül (mérés maximum 300 A áramerősséggel).
- • Ellenállás (RS) és reaktancia (XS) mérése.
- Kiegészítő funkciók
- • Wi-Fi távirányító: Mérés indítása, az eredmény mentése a készülék memóriájába, az eredmények letöltése a készülék memóriájából.
- • Érintési és érintési sokkfeszültség mérése (1 kΩ ellenállással).
- • Váltakozó feszültség mérése 0...750 V-ig (0...550 V az MZC-320S-ben).
- • Frekvenciamérés 45,0...65,0 Hz.
- • Memória 990 mérési eredményhez, adatátviteli lehetőség PC-re USB-meghajtón vagy Bluetooth-on keresztül.
- • Akkumulátoros tápellátás.
Tudnivalók
- A Bluetooth® a Bluetooth SIG, Inc. bejegyzett védjegye.
