Sonel PVM-1020 KIT Photovoltaik mérőműszer készlet
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (839 362 Ft / Darab)
839 362 Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
Photovoltaik mérőműszer készlet
- Mérő funkció
Áramerőség
Teljesítmény
feszültség
Gyári standard (tanúsítvány nélkül)
- Méret
(H x Sz x Ma) 228 x 102 x 61 mm
- Kijelző
Grafikus
- Súly
1 kg
- Jellemzők
Adatgyűjtő
- Mérési kategória
CAT II 1000 V
CAT III 600 V
CAT IV 300 V
- Szélesség
102 mm
- Magasság
61 mm
- Hossz
228 mm
- Csatlakozók
Bluetooth®
Dokumentumok és letöltések
Adatlap
Adatlap 3763592 Sonel PVM-1020 KIT Photovoltaik mérőműszer készlet
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3763592 Sonel PVM-1020 KIT Photovoltaik mérőműszer készlet
Leírás

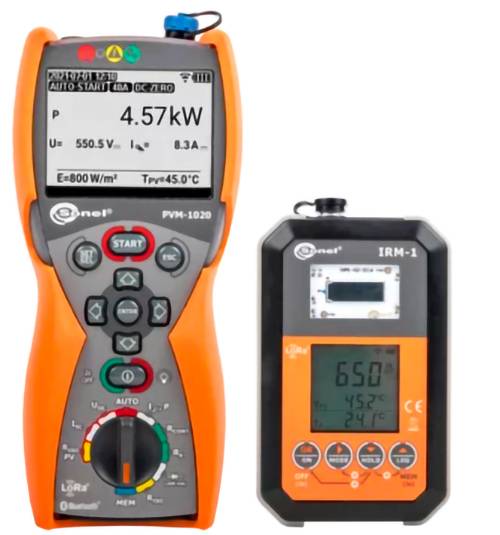

PVM-1020: Nagy lehetőségek kis házban
Nagy lehetőségek kis házban. A PVM-1020 mérőműszer valószínűleg a világ legkisebb fotovoltaikus mérőműszere a nagyszámú mérési funkciónak köszönhetően. A funkciókat egy forgókapcsolóval lehet kiválasztani. További paraméterek a házon található gombokkal állíthatók be. Minden gomb és a grafikus kijelző háttérvilágítással rendelkezik, ami jelentősen megkönnyíti a kezelést árnyékos helyeken, például szabadon álló napelemes rendszerek alatt végzett méréseknél. A nagy memória jelentősen csökkenti a mérés utáni dokumentumok előkészítéséhez szükséges időt.
IRM-1: Egyszerűség és kompakt méretek
IRM-1, kicsi, de nélkülözhetetlen a fotovoltaikus rendszerek teszteléséhez. A napsugárzási értékek, valamint a panelek és a környezeti hőmérséklet mérésével biztosítja a szükséges adatokat az eredmények STC-feltételekké alakításához. A beépített, 5000 adat tárolására alkalmas rögzítő lehetővé teszi az eszköz használatát a fotovoltaikus rendszer tervezési folyamatában, valamint a panelek árnyékolásával kapcsolatos problémák diagnosztizálásában.
Interfészek és szoftverek
Az IRM-1 mérési adatai USB-porton keresztül átvihetők számítógépre. Ezenkívül a készülék beépített vezeték nélküli LoRa (Long Range) interfésszel rendelkezik az automatikus adatcseréhez a fő mérőeszközzel – akár nagy távolságokon is. A mérési eredmények a PVM-1020-ról a vezeték nélküli Bluetooth interfészen keresztül átvihetők a számítógépre. A Sonel Reader biztosítja a gyűjtött adatok tárolását és nyomtatását népszerű formátumokban. Áramütés elleni védelemmel kapcsolatos jelentés készítéséhez a Sonel Reports PLUS opcionális programot kell használni.
Ez a szöveg gépi fordítással készült.
Kivitel
- PVM-1020
- • Napelem vagy modullánc üresjárati feszültsége legfeljebb 1000 V DC.
- • Váltakozó áramú hálózat feszültség effektív értéke 600 V-ig, beleértve a frekvenciamérést is.
- • Napelem vagy modullánc rövidzárlati árama legfeljebb 20 A DC.
- • A PV modulok szigetelésének ellenállása – 250, 500 vagy 1000 V feszültség mérése, két érték, az RISO+ és RISO- egyidejű mérése.
- • A váltakozó áramú áramkörök szigetelésének ellenállása – 250, 500 vagy 1000 V mérési feszültség.
- • A védő- és potenciálkiegyenlítő vezetők ellenállása, mérőáram ±200 mA. Alacsony áramerősségű ellenállásmérés, akusztikus és vizuális jelzés.
- • A PV modulok üzemi áramának és váltakozó áramának (AC) mérése – mindezt külső lakatfogókkal.
- • AC/DC teljesítménymérések.
- • Diódatesztelés 200 mA árammal, automatikus polarizációérzékelés. A blokkoló diódák tesztelése 1000 V DC feszültséggel.
- IRM-1
- • Besugárzás W/m2-ben vagy BTU/ft2h-ban.
- • A napelemes modul hőmérséklete °C-ban vagy °F-ban.
- • Környezeti hőmérséklet °C-ban vagy °F-ban.
- • A modulok dőlésszöge.
- • A modulok illesztése.
