Name: Spelsberg 73442401 AK 24 Kis elosztó Kalapsínes Osztások száma = 24 Sorok száma = 2 Tartalom, tartalmi egységek rendelés
Brand: Spelsberg
SKU: 3628620

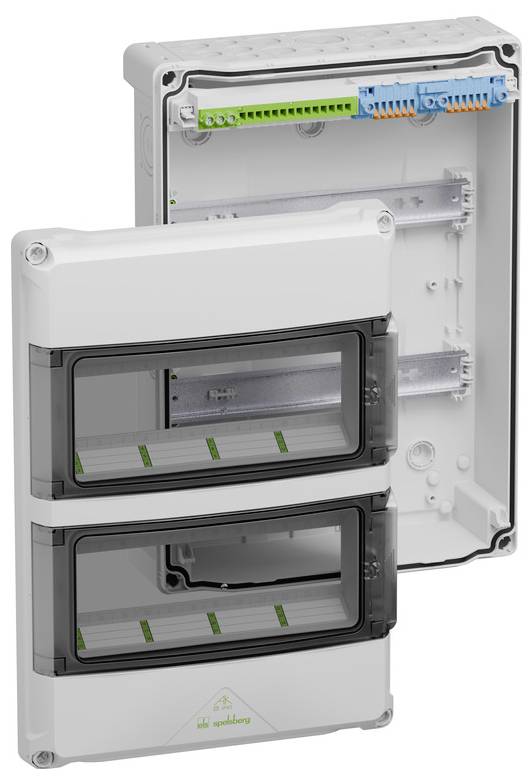

Fehér elektromos elosztódoboz, amelynek két sötétített árnyalatú felnyitható felső fedele nyitott állapotban látható, amely az interno vezetékek csatlakozópontjait és szerelősíneket fedi fel.

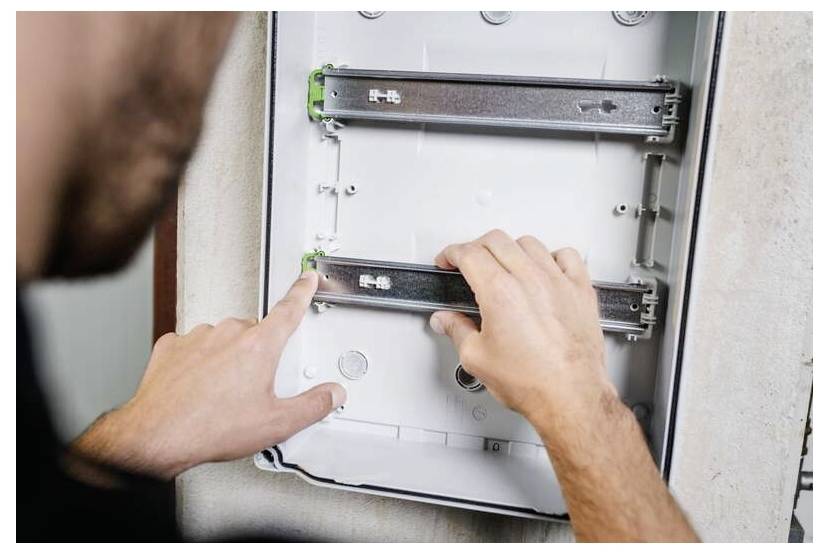

Fém elektromos panelbracket telepítésénél dolgozó személy, amely egy falra szerelt szekrényen belül az alsó sínét állítja be.

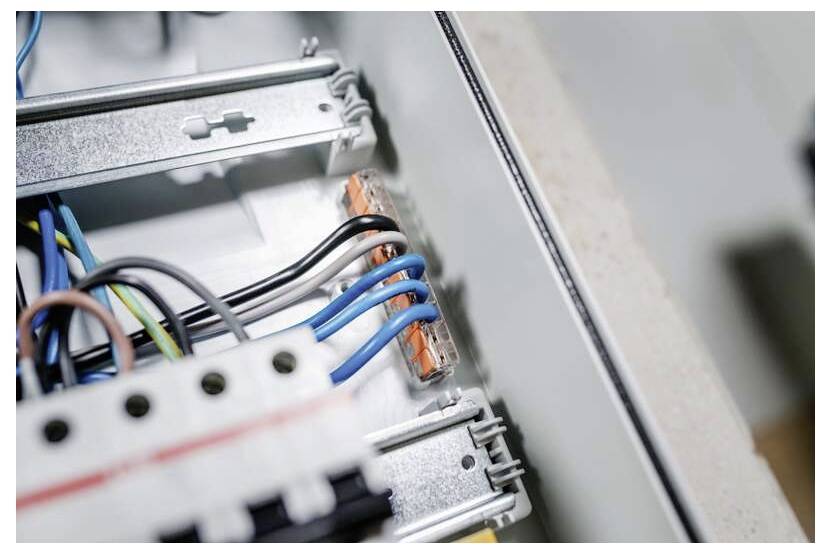

Elektromos vezetékek közeli képe egy tömlőpanelen belül, kék és fekete kábelek csatlakoztatva a csatlakozási blokkok.

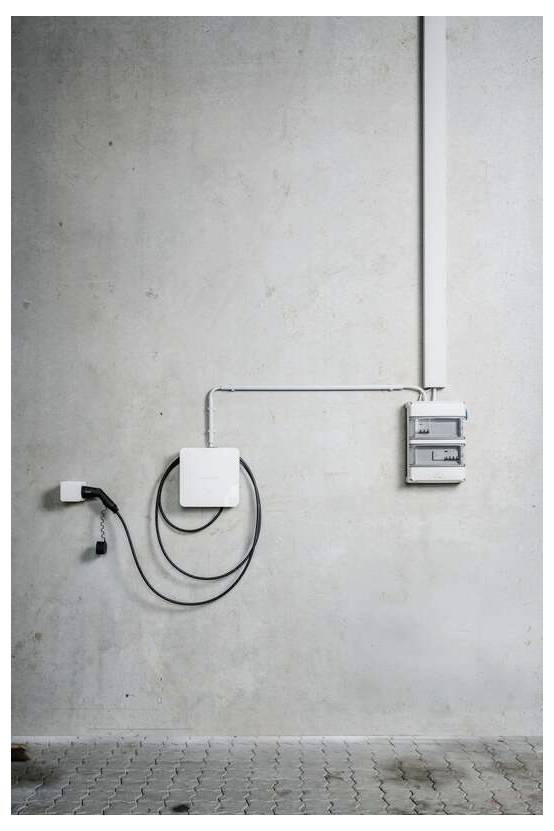

Elektromos falra szerelt kialakítás vezetékcsatornával, elosztódobozzal, tekercselt kábellel és biztosítópanellel egy sima betonfalon.

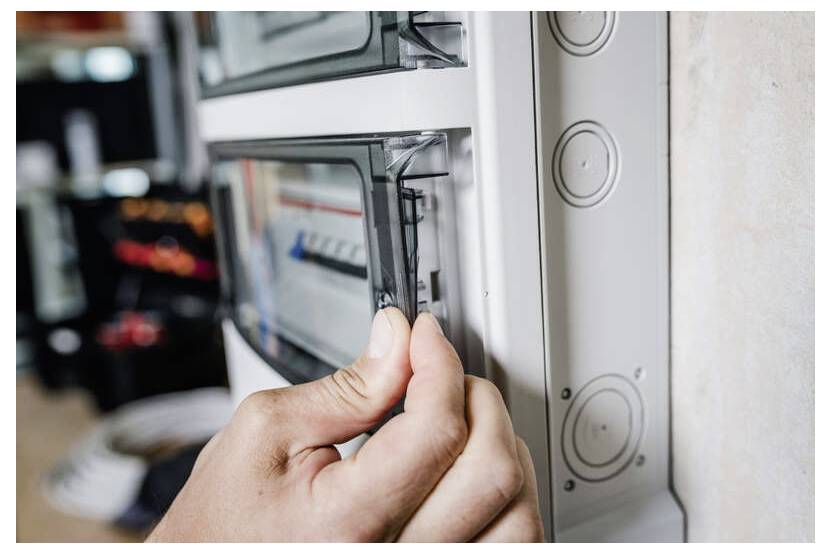

Kéz nyit meg egy elektromos panel borítását az elektromos elosztó dobozban lévő áramköri védelemmel való hozzáféréshez.

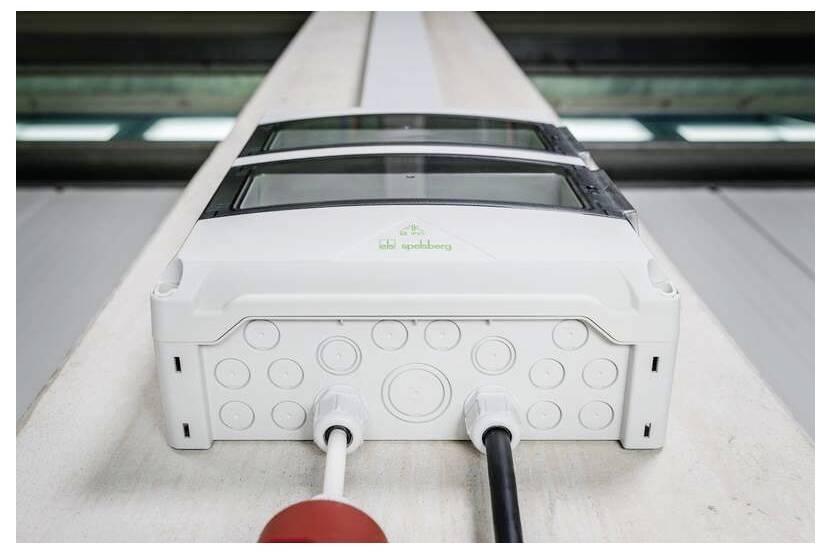

Fehér elektromos csatlakozódózis egy szállítószalagon piros és fekete kábellel dugva az elülső részbe, ipari környezetben bemutatva.

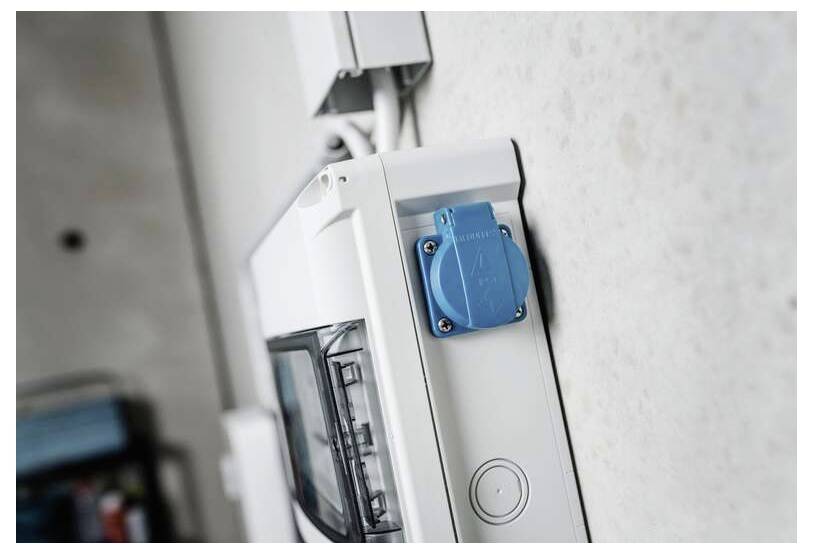

Fehér elektromos vezérlődoboz a falon kék ipari tápcsatlakozóval és nyitott vezetékcsatornával.

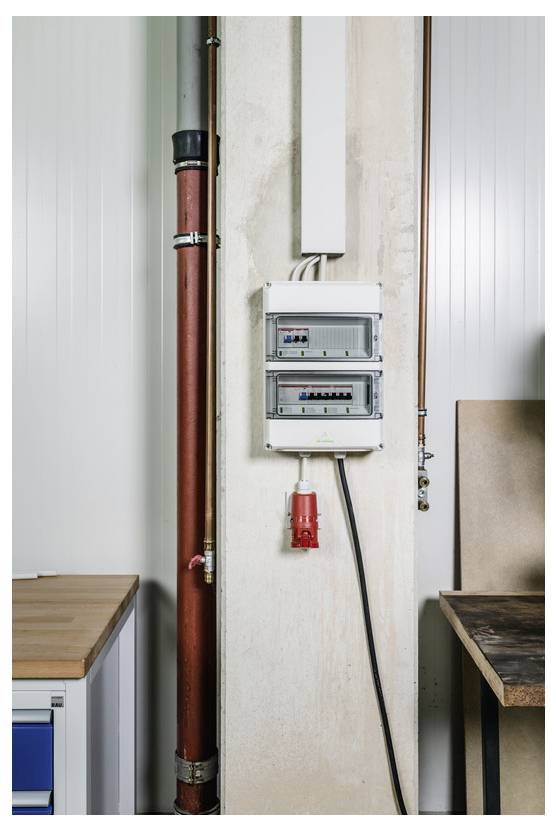

Elektromos panel és piros cső felszerelve a munkapadok közötti befejezetlen belső falonra, egy kábel pedig a piros csatlakozódobozra vezet le.

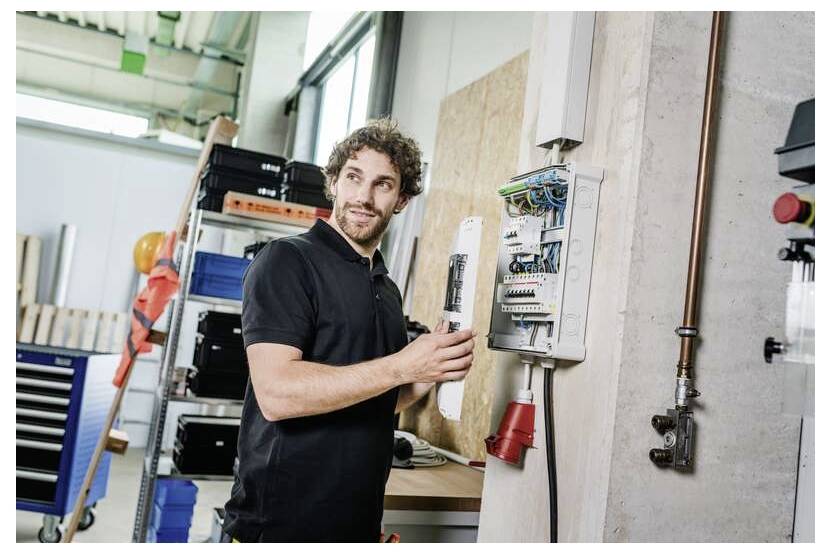

Technikus egy elektromosságot vezérlő panelt vizsgál egy műhelyben, nyitott ajtót tart, közelében szerszámok és tárolópolcok vannak.

1/9

Termék típus

Kis elosztó

Osztások száma

Sorok száma

Szerelési mód

Kalapsínes

Szélesség

290 mm

Adatlap (PDF)

Nem elérhető

Jogellenes tartalom bejelentése

Főbb jellemzők

Spelsberg AK 24 kis elosztótábla, IP65 védettséggel, 2 soros, 24 moduláris egység elérhető

Önzáró, puha behelyező membránok a doboz egyik végén.
Előre lyukasztott lyukak kábeltömítéseknek vagy dupla membrán csatlakozóknak a doboz másik végén.
180°-ban elforgatható doboz
Standard sínek, amelyek szerszámok nélkül felszerelhetők
Mélyedések 5 pólusú, 6 mm²-es WAGO 221-es sorkapocshoz a doboz alján

Műszaki adatok

Termék típus: Kis elosztó

Osztások száma: 24

Sorok száma: 2

Szerelési mód: Kalapsínes

Gyártói szín: Szürke

Szélesség: 290 mm

Magasság: 124 mm

Méret: (Sz x Ma x Mé) 290 x 124 x 407 mm

Mélység: 407 mm

Tartalom: 1 db

UKCA: Igen

Dokumentumok és letöltések

Adatlap

Adatlap 3628620 Spelsberg 73442401 AK 24 Kis elosztó Kalapsínes Osztások száma = 24 Sorok száma = 2 Tartalom, tartalmi egységek rendelés

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3628620 Spelsberg 73442401 AK 24 Kis elosztó Kalapsínes Osztások száma = 24 Sorok száma = 2 Tartalom, tartalmi egységek rendelés

Leírás

Kis elosztótábla, IP65 védelemmel, 2 soros, 24 moduláris egység elérhető, névleges üzemi feszültség: 400V AC, névleges szigetelési feszültség: 1000V AC, 1500V DC, öntömítő, puha bemenetű membránok felül a szerszám nélküli kábelbevezetéshez, metrikus kiütőnyílások alul az univerzális kábelbevezetésekhez kábeltömítésekkel és/vagy dupla membrános csatlakozókkal, standard beltéri telepítéshez

PE/N sorkapocs, amely a következőket tartalmazza: PE sorkapocs 3 csavaros csatlakozóval (2,5-16 mm²) és 14 bedugható csatlakozóval (0,75-4 mm²), 2 N modul (áthidalóval összekötve) egyenként 2 csavaros csatlakozóval (2,5-16 mm²) és 6 bedugható csatlakozóval (0,75-4 mm²), működtetőkarral a vezetékek szerszám nélküli kioldásához

Ez a szöveg gépi fordítással készült.
