Szubminiatűr nyák relé 12 V/DC 1 váltó, 1 A, 60 V/DC/125 V/AC 30 V/DC/1 A, 60 V/DC/0,3 A, 125 V/AC/0,5 A, Zettler Electr vásárlása

'Zettler fekete relé modul négy tűvel és nyomtatott specifikációval. Elektronikai alkalmazásokhoz és áramkörökhöz alkalmas.'

Hasonló kivitel

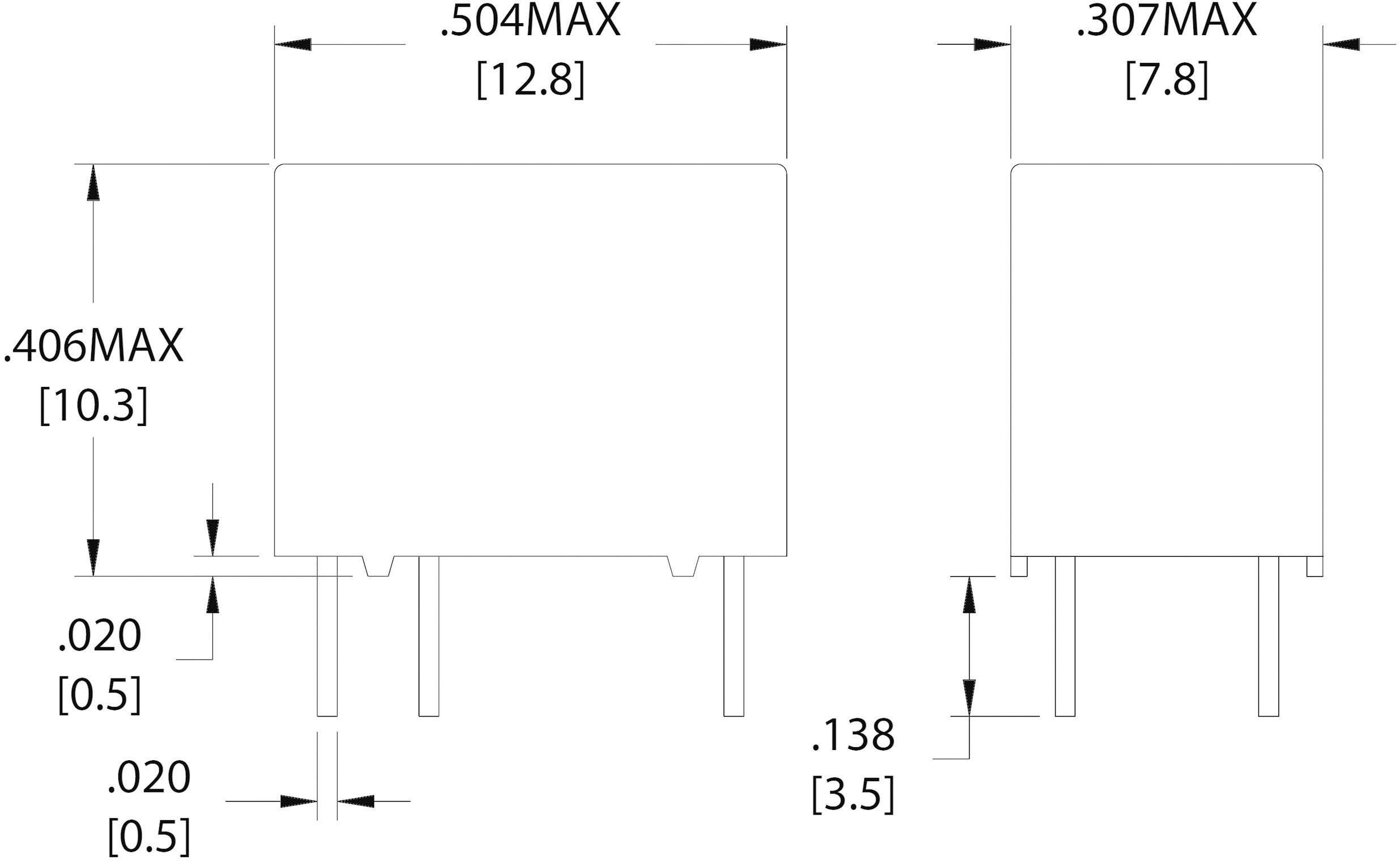

Egy műszaki diagram egy elektronikai alkatrész méreteit mutatja inches és milliméterek megadásával.

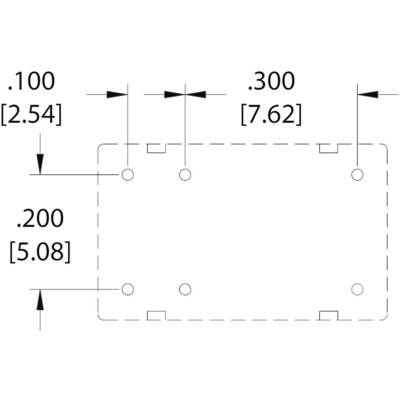

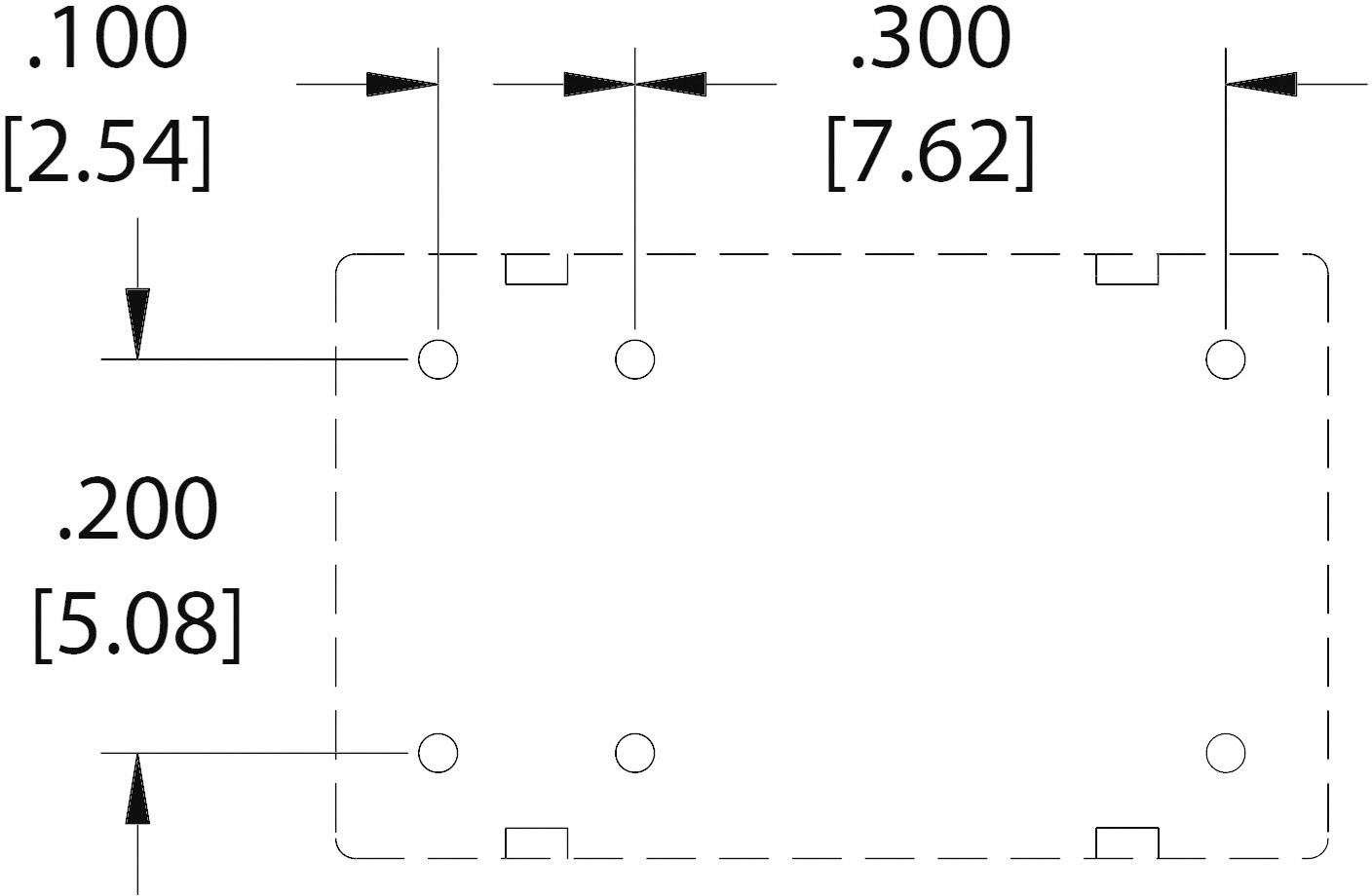

'Téglalap alakú objektum vázlata lyuktávolságokkal: 0,100 hüvelyk (2,54 mm) vízszintesen, 0,200 hüvelyk (5,08 mm) függőlegesen, 0,300 hüvelyk (7,62 mm).'

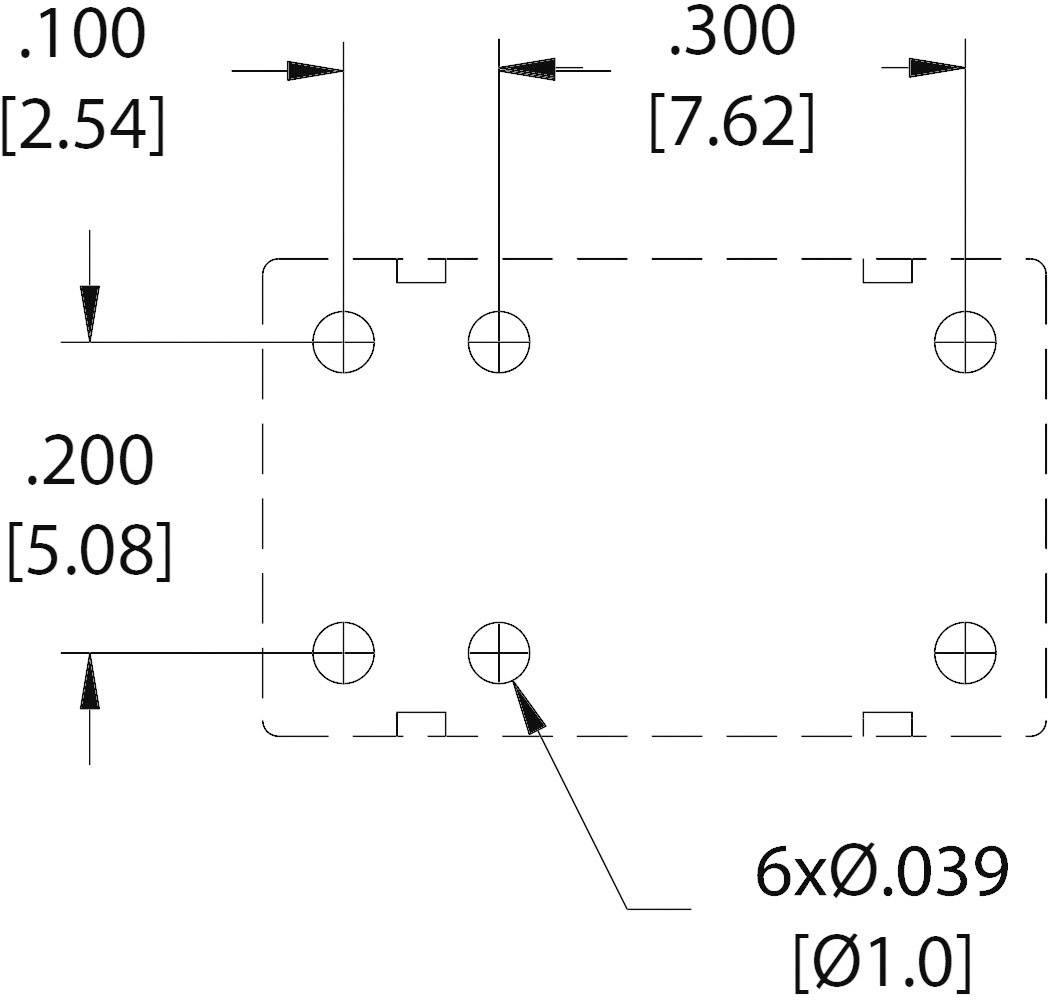

Műszaki rajz téglalap alakú alkatrészről méretekkel: Szélesség 0,200 (5,08 mm), fúrólyukak távolsága 0,100 (2,54 mm). Hat lyuk, Ø 0,039 (1,0 mm).

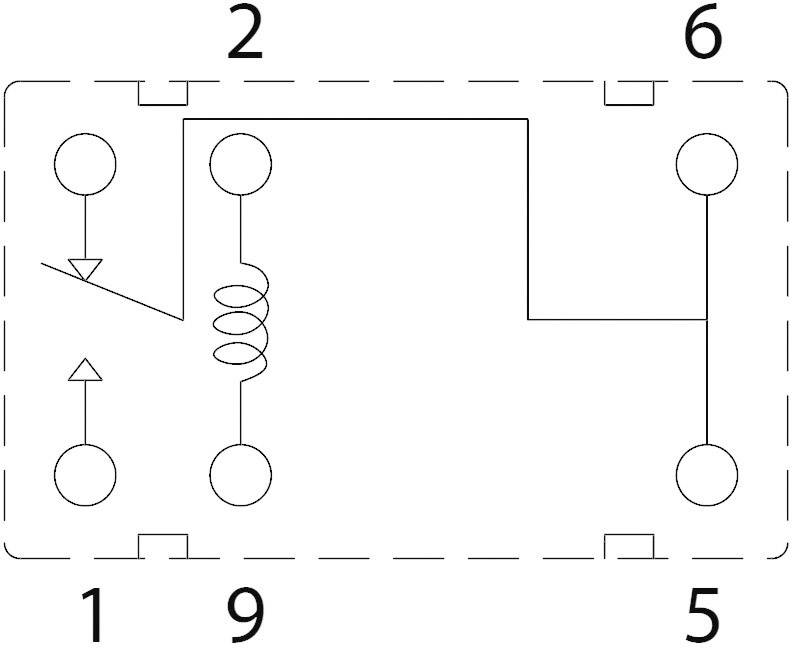

Relé kapcsolási rajza: Tekercs 1 és 9 között; záró érintkezők 2 és 6, valamint 5 között, nyíl felfelé mutat.

1/5

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

12 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

1 váltó

Kapcsolási feszültség (max.)

60 V/DC

125 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

22 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (602Ft / Darab)

602Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Nyák relé

Gyártói szám: AZ9571-1C-12DSE

Névleges feszültség tekercs: 12 V/DC

Megszólalási feszültség (min.): 9.6 V/DC

Megszólalási feszültség (max.): 24 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 960 Ω

Érintkező típus: 1 váltó

Érintkezőanyag: Ag + Au

Kapcsolási feszültség (max.): 60 V/DC
125 V/AC

Max. kapcsolási áram: 1 A

Kapcsolási teljesítmény (max.): 30 W
62.5 VA

Csatlakozó: Forrcsúcsok

Szigetelési feszültség: 400 V

Élettartam (elektromos): (0.5 A/120 V/AC) 1 x 10⁵ kapcsolási ciklus

Élettartam (mechanikus): 10 millió kapcsolási ciklus

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +70 °C

Hossz: 12.8 mm

Szélesség: 7.8 mm

Magasság: 10.3 mm

Méret: (H x Sz x Ma) 12.8 x 7.8 x 10.3 mm

Tartalom: 1 db

RoHS konform: Igen

Kivitel: Érzékelő tekercs

Szigetelési ellenállás: (500 V/DC) 100 MΩ

Névleges feszültség: 12 V/DC

Kapcsolási teljesítmény: 30 V/DC/1 A, 60 V/DC/0,3 A, 125 V/AC/0,5 A

Kapcsolási feszültség: 60 V/DC/125 V/AC

Kapcsolóáram: 1 A

Típus: AZ9571-1C-12DSE

Szigetelési feszültség: (Tekercs/érintkező) 1000 Vrms/(nyitott érintkezők) 400 Vrms

Hőmérséklettartomány: -40 - +70 °C

Dokumentumok és letöltések

Adatlap

Adatlap 507452 Szubminiatűr nyák relé 12 V/DC 1 váltó, 1 A, 60 V/DC/125 V/AC 30 V/DC/1 A, 60 V/DC/0,3 A, 125 V/AC/0,5 A, Zettler Electr

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 507452 Szubminiatűr nyák relé 12 V/DC 1 váltó, 1 A, 60 V/DC/125 V/AC 30 V/DC/1 A, 60 V/DC/0,3 A, 125 V/AC/0,5 A, Zettler Electr

Leírás

Lepecsételt kivitel automatikus hullámforrasztásokhoz.
