TDE Instruments Digalox DPM72-MPN+-RS485 Digitális beépíthető mérőműszer
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (68 496 Ft / Darab)
Ft
Főbb jellemzők
- 1 mérőbemenet ± 500 V AC / DC, 10 - 500 Hz
- 1 mérési bemenet ± 333 mV AC / DC a söntellenálláshoz, 10 - 500 Hz
- LCD grafikus kijelző 16 szürke szint 192 × 160 képpont
- RGB háttérvilágítás

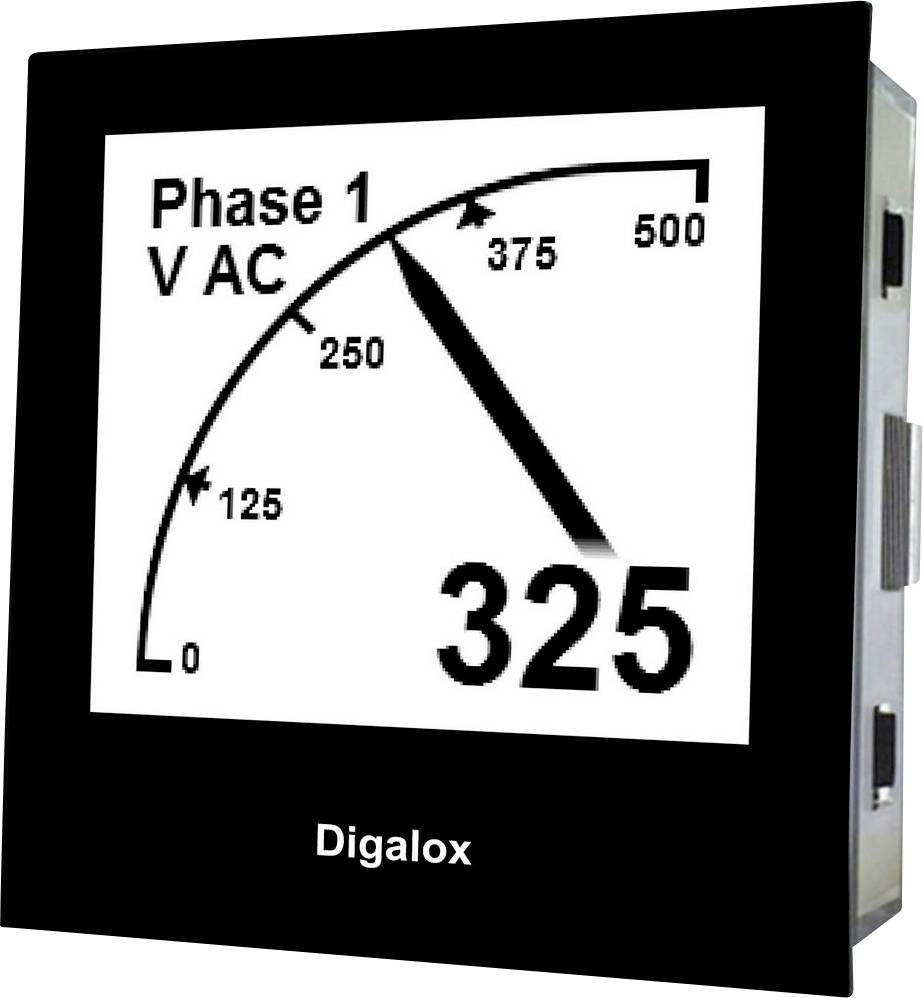

- Mutatógrafika és digitális kijelző

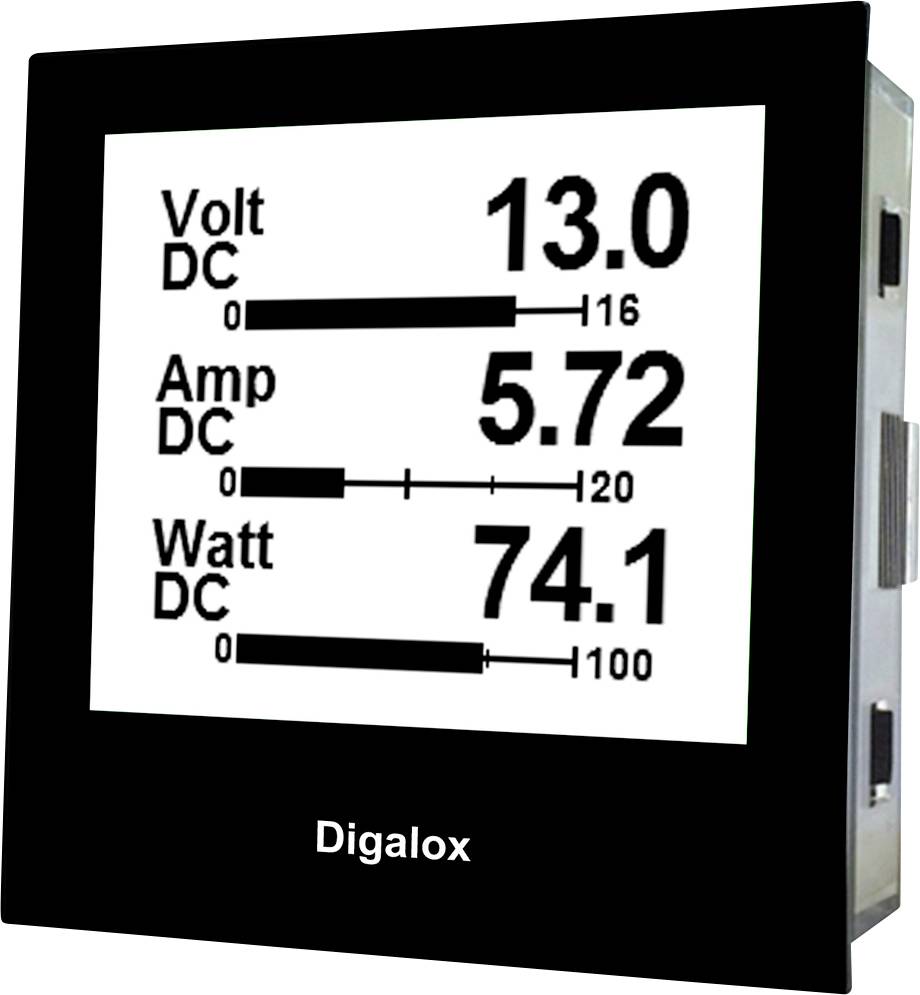

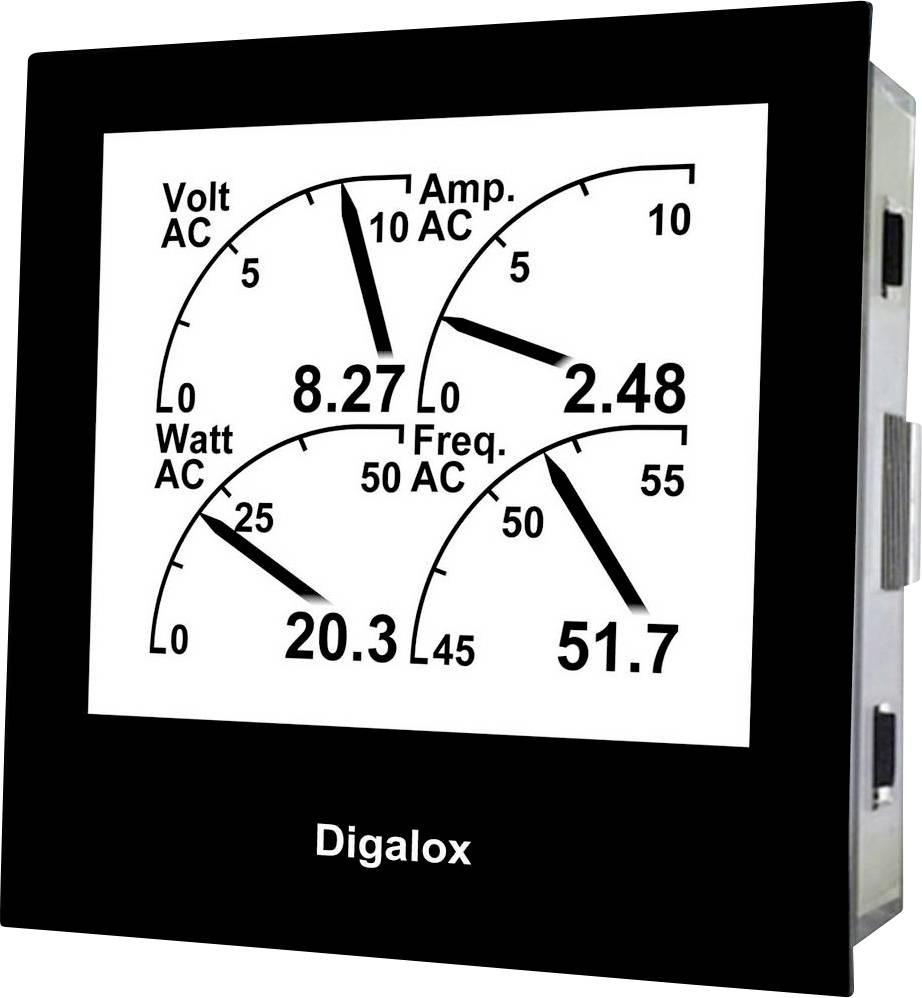

- Max. 4 paraméter többféle kijelzése
- Beállítható skálakitérés és feliratozás
- Mért értékek rögzítése max. 14 napig
- Riasztási kimenetek beállítható küszöbértékekkel, galvanikusan szigetelve
- Egyedi riasztás jelző megvilágító szín
- Ügyfélre kialakított kezdő képernyő

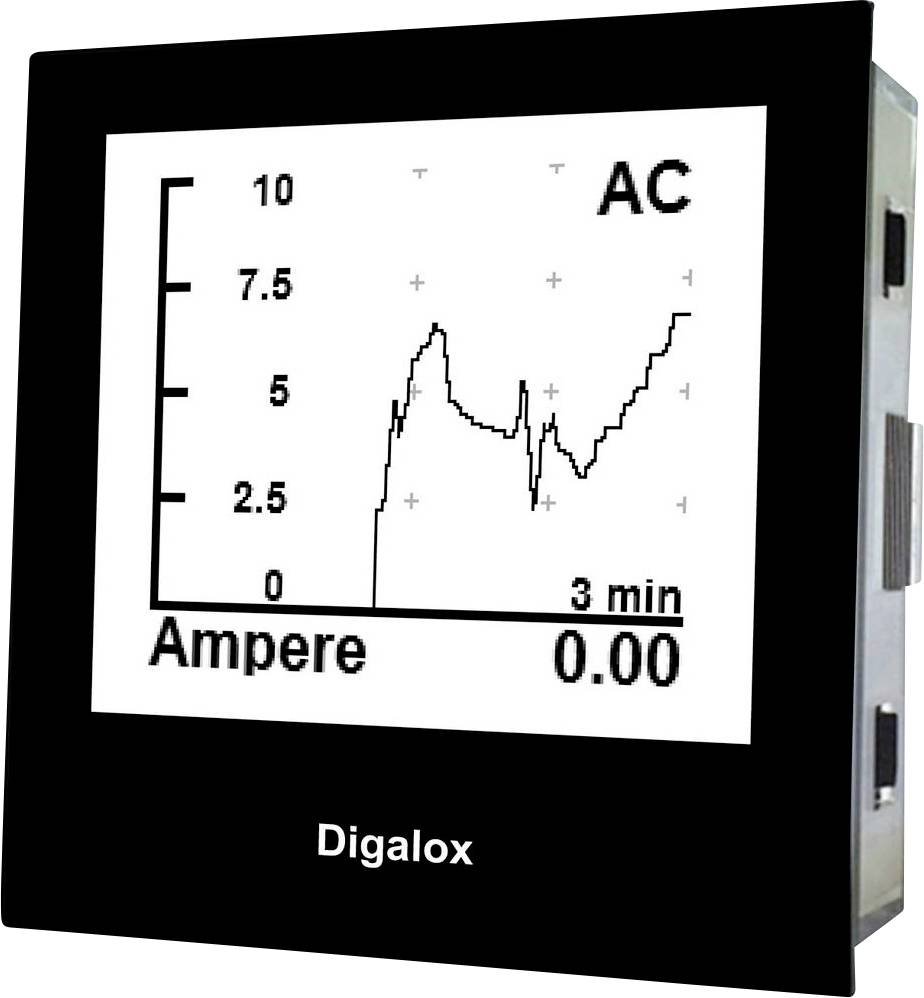

- Különböző kijelző formátumok kaphatók, pl. tacho, oszlopgrafika, alakulás kijelző
- Valósidejű mérési érték átvitel
- Bimetál funkció (középérték alkotás)
- RS485 Modbus interfész
- Tápellátás 12-24V AC / DC
- Mérési pontosság 1% valódi RMS
- Számítógépes szoftver egyéni konfigurációkhoz beleértve a mérési adat rögzítést is
- Üzemóra számláló
- Amperóraóra
- Energiafogyasztás mérő
- Ez a szöveg gépi fordítással készült.
Műszaki adatok
- Termék típus
Digitális beépíthető mérőműszer
- Mérő funkció
Üzemóra számláló
Frekvencia
Energiafogyasztás
Teljesítmény
Sebesség
Feszültség AC
Feszültség DC
Áramerőség
Áramerősség AC
Áramerősség DC
Több megjelenítése
- Mérési tartomány (min.)
-500 V
10 Hz
- Gyártói szám
Digalox DPM72-MPN+-RS485
- Mérési tartomány (max.)
500 V
1000 Hz
- Kijelző technológia
LC
IP65 (előlap)
- Beépítési szélesség
68 mm
- Kijelző (digitek)
9999
- Beépítési magasság
68 mm
- Üzemi feszültség
12 V DC/AC
24 V DC/AC
- Méret
(H x Sz x Ma) 59 x 72 x 72 mm
- Súly
149 g
- Max. üzemi feszültség
24 V DC/AC
- Üzemi feszültség (min.)
12 V DC/AC
- Kijelző megvilágítás
RGB
kék
zöld
piros
fehér
- Jellemzők
Kettős skála
Konfigurálható egységek
- Beépítési mélység
56 mm
- Gyártói szín
Fekete
- Szélesség
72 mm
- Magasság
72 mm
- Hossz
59 mm
- Keret szélesség
7.2 cm
- Keret magasság
7.2 cm
- Csatlakozók
1 x RS 485 Modbus RTU
- Csatlakozók
RS-485
Változatok(Az adatok ÁFA- és szállítási költség nélkül értendők)
Kijelző (digitek)
Beépítési szélesség
Mérési tartomány (max.)
Kijelző technológia
Mérési tartomány (min.)
Termék típus
Mérő funkció
Beépítési magasság
TDE Instruments Digalox DPM72-MPN+-RS485 Digitális beépíthető mérőműszer
Jelenlegi termék
9999
68 mm
500 V
LC
-500 V
Digitális beépíthető mérőműszer
Üzemóra számláló
68 mm
Min.: 1
Többszörös: 1
68 496 Ft*
Grafikus DIN mérőkészülék, RGB háttérvilágítás, 0 -500 V/AC, 10-500 Hz, 68 x 68 mm, TDE Instruments DPM72-MP Digalox
9999
68 mm
500 V
LC
-500 V
Digitális beépíthető mérőműszer
Frekvencia
68 mm
Min.: 1
Többszörös: 1
70 071 Ft*
TDE Instruments Digalox DPM72-MP Digitális beépíthető mérőműszer
9999
68 mm
500 V
LC
-500 V
Digitális beépíthető mérőműszer
Frekvencia
68 mm
Min.: 1
Többszörös: 1
64 559 Ft*

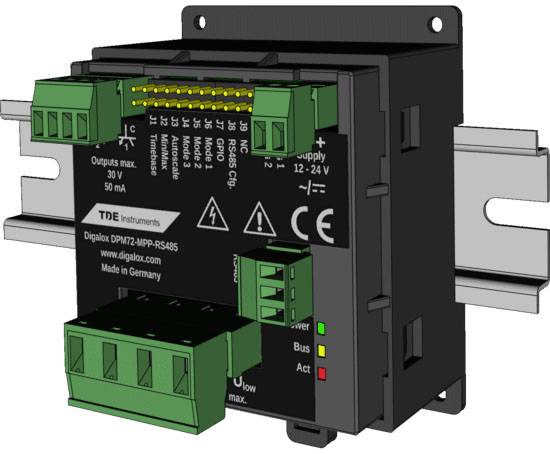

TDE Instruments Digalox DPM72-MPPV-RS485-DIN Digitális kalapsín mérőműszer
30 V
-30 V
Digitális kalapsín mérőműszer
Feszültség DC
Min.: 1
Többszörös: 1
98 417 Ft*
TDE Instruments Digalox DPM72-MPPV-RS485 Folyamat kijelző
9999
68 mm
30 V
LC
-30 V
Folyamat kijelző
Feszültség DC
68 mm
Min.: 1
Többszörös: 1
98 417 Ft*
TDE Instruments Digalox DPM72-MPPA-RS485-DIN Digitális kalapsín mérőműszer
20 mA
0 mA
Digitális kalapsín mérőműszer
Áramerősség DC
Min.: 1
Többszörös: 1
98 417 Ft*

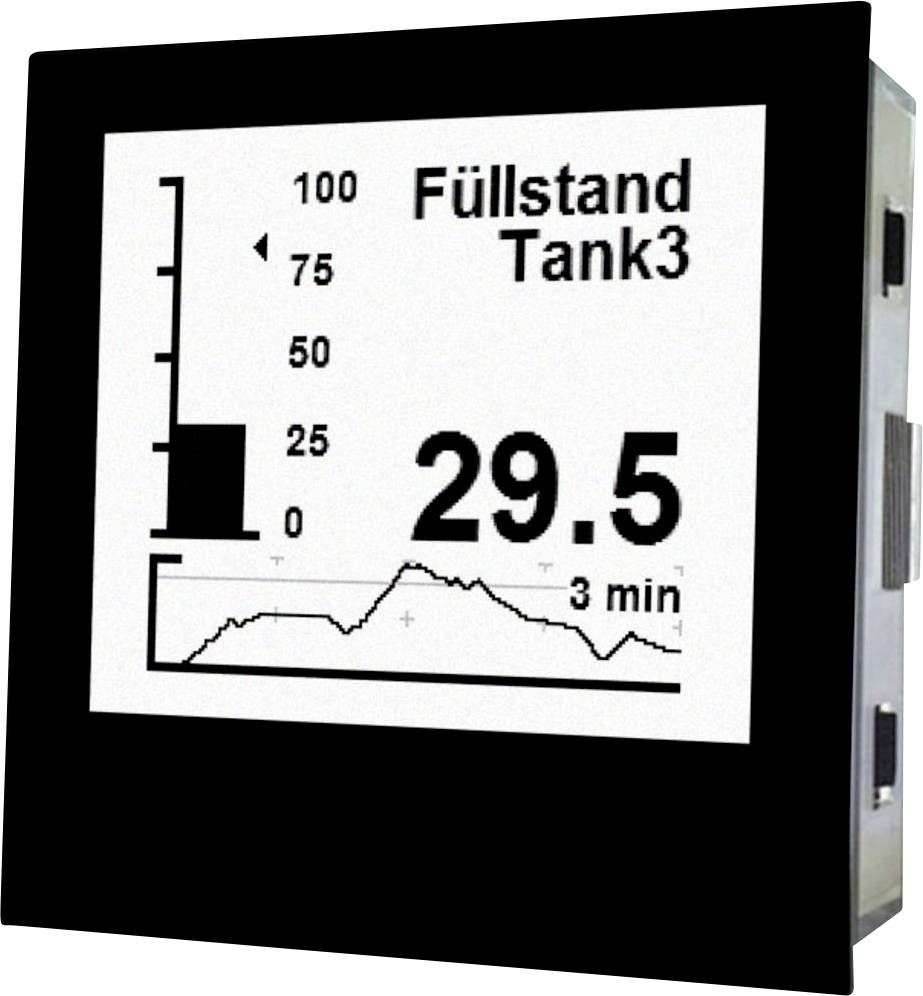

TDE Instruments Digalox DPM72-MPPA-RS485 Folyamat kijelző
9999
68 mm
30 V
LC
-30 V
Folyamat kijelző
Feszültség DC
68 mm
Min.: 1
Többszörös: 1
60 622 Ft*
TDE Instruments Digalox DPM72-MPP-RS485-DIN Digitális kalapsín mérőműszer
30 V
-30 V
Digitális kalapsín mérőműszer
Feszültség DC
Min.: 1
Többszörös: 1
98 417 Ft*
TDE Instruments Digalox DPM72-MPP-RS485 Folyamat kijelző
9999
68 mm
20 mA
LC
0 mA
Folyamat kijelző
Áramerősség DC
68 mm
Min.: 1
Többszörös: 1
98 417 Ft*
TDE Instruments Digalox DPM72-MPN+-RS485-DIN Digitális kalapsín mérőműszer
500 V
-500 V
Digitális kalapsín mérőműszer
Frekvencia
Min.: 1
Többszörös: 1
98 417 Ft*
Dokumentumok és letöltések
Adatlap
Adatlap 2352380 TDE Instruments Digalox DPM72-MPN+-RS485 Digitális beépíthető mérőműszer
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2352380 TDE Instruments Digalox DPM72-MPN+-RS485 Digitális beépíthető mérőműszer
Leírás
Innovatív, egyedi és többfunkciós: A DPM72-MP+ és DPM72-MPN+ elektromos változók mérőeszközeit széles körű funkciók és konfigurációs lehetőségek jellemzik. Az átfogó mérési típusok (volt AC/DC, áram AC/DC, frekvencia, teljesítmény, koszinusz phi) mérésére alkalmas mérőeszközök széleskörű funkciókkal vannak ellátva. Az eszközök egyedi konfigurációját és az összes mért érték valós idejű továbbítását a Modbus interfész garantálja. Ez azt jelenti, hogy a DPM72 mérőeszközök sokféleképpen használhatók, és sokféle ipari alkalmazást tesznek lehetővé. A többfunkciós mérőeszközök mindenekelőtt a gépi és üzemi adatok monitorozása területén keresettek, és alkalmasak az elavult rendszerek korszerűsítésére, mivel különösen alkalmasak utólagos felszerelésre. Ezenkívül a házon lévő megfelelő furatok segítségével DIN-sínekre, valamint más hátterekre is rögzíthetők.
Széles körű szoftver testreszabás
A mérőeszközök a „Digalox Manager” konfigurációs szoftver segítségével egyedileg is beállíthatók. A beállítást követően a DPM72 megbízhatóan és valós időben továbbítja a leolvasott adatokat. A szoftver lehetővé teszi a mért értékek kiolvasását a mérési memóriában, amely azután grafikusan kiértékelhető és CSV fájlként exportálható.
Kapcsolókimenetek
Két galvanikusan leválasztott riasztási kimenet teszi lehetővé a riasztás indítását és a be- és kikapcsolási folyamatok végrehajtását az egyedileg beállítható küszöbértékek elérésekor.
Modbus interfész
A DPM72 mérőeszközök RS485 Modbus interfésze lehetővé teszi mind a konfigurálást, mind az összes mért érték továbbítását. Az RS485 Modbus protokoll megfelel a kialakult ipari szabványnak, ami azt jelenti, hogy a Modbus interfésszel rendelkező DPM72 mérőeszközök univerzálisan kombinálhatók más gyártók meglévő Modbus eszközeivel. Ez mindenekelőtt lehetővé teszi a régebbi vagy műszakilag elavult gépek problémamentes rendszerkorszerűsítését (utólagos felszerelését) anélkül, hogy cserélni kellene, ami költséges és időigényes.
Ez a szöveg gépi fordítással készült.
Széles körű szoftver testreszabás
A mérőeszközök a „Digalox Manager” konfigurációs szoftver segítségével egyedileg is beállíthatók. A beállítást követően a DPM72 megbízhatóan és valós időben továbbítja a leolvasott adatokat. A szoftver lehetővé teszi a mért értékek kiolvasását a mérési memóriában, amely azután grafikusan kiértékelhető és CSV fájlként exportálható.
Kapcsolókimenetek
Két galvanikusan leválasztott riasztási kimenet teszi lehetővé a riasztás indítását és a be- és kikapcsolási folyamatok végrehajtását az egyedileg beállítható küszöbértékek elérésekor.
Modbus interfész
A DPM72 mérőeszközök RS485 Modbus interfésze lehetővé teszi mind a konfigurálást, mind az összes mért érték továbbítását. Az RS485 Modbus protokoll megfelel a kialakult ipari szabványnak, ami azt jelenti, hogy a Modbus interfésszel rendelkező DPM72 mérőeszközök univerzálisan kombinálhatók más gyártók meglévő Modbus eszközeivel. Ez mindenekelőtt lehetővé teszi a régebbi vagy műszakilag elavult gépek problémamentes rendszerkorszerűsítését (utólagos felszerelését) anélkül, hogy cserélni kellene, ami költséges és időigényes.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A Digalox Manager szoftver letölthető.
Rendszerkövetelmények
- Windows Vista, 7 vagy 8
