TDK I7A24045A033V-001-R DC/DC gépjármű feszültségváltó 5 V/DC 12 V/DC, -12 V/DC 45 A 750 W Tartalom, tartalmi egységek r
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (36 990 Ft / Darab)
36 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
DC-DC konverter, nem szigetelt, NYÁK-ra szerelhető, 16. tégla, bemenet 18-32VDC, 3.3-18V 45A, 750W, neg logika
- Nagy hatásfok, 98,5%-ig
- Széles beállítási tartomány: 3,3-24V vagy 3,3-18V
- Bemeneti tartomány 18-60Vdc vagy 18-32Vdc
- Minimális külső bekötés szükséges
- Minimális leértékelési követelmények alacsony légáramlású környezetben
- 100-750 W kaszkádos kimenet több lábnyomos elrendezéssel (i3 / i6 / i7)
Műszaki adatok
- Termék típus
DC/DC gépjármű feszültségváltó
- Gyártói szám
I7A24045A033V-001-R
- Névleges feszültség
5 V/DC
- Bemeneti feszültség (min.)
18 V/DC
- Bemeneti feszültség (max.)
32 V/DC
- Kimeneti feszültségek
12 V/DC
-12 V/DC
- Kimeneti áram (max.)
45 A
- Kimenő áram (max.) kerekítve
45 A
750 W
- Üzemi hőmérséklet (min.)
-40 °C
- Üzemi hőmérséklet (max.)
+125 °C
- Méret
(H x Sz x Ma) 34 x 36.8 x 11.5 mm
- Magasság
11.5 mm
- Hossz
34 mm
- Szélesség
36.8 mm
- Kimeneti feszültség (max.)
18 V/DC
- Kimeneti feszültség (min.)
3.3 V/DC
- Súly
25 g
- Tartalom
1 db
Megfelelőség és tanúsítványok
Certified by EU Garan
Dokumentumok és letöltések
Adatlap
Adatlap 2481379 TDK I7A24045A033V-001-R DC/DC gépjármű feszültségváltó 5 V/DC 12 V/DC, -12 V/DC 45 A 750 W Tartalom, tartalmi egységek r
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2481379 TDK I7A24045A033V-001-R DC/DC gépjármű feszültségváltó 5 V/DC 12 V/DC, -12 V/DC 45 A 750 W Tartalom, tartalmi egységek r
Garanciális feltételek
Garanciális feltételek 2481379 TDK I7A24045A033V-001-R DC/DC gépjármű feszültségváltó 5 V/DC 12 V/DC, -12 V/DC 45 A 750 W Tartalom, tartalmi egységek r
Leírás

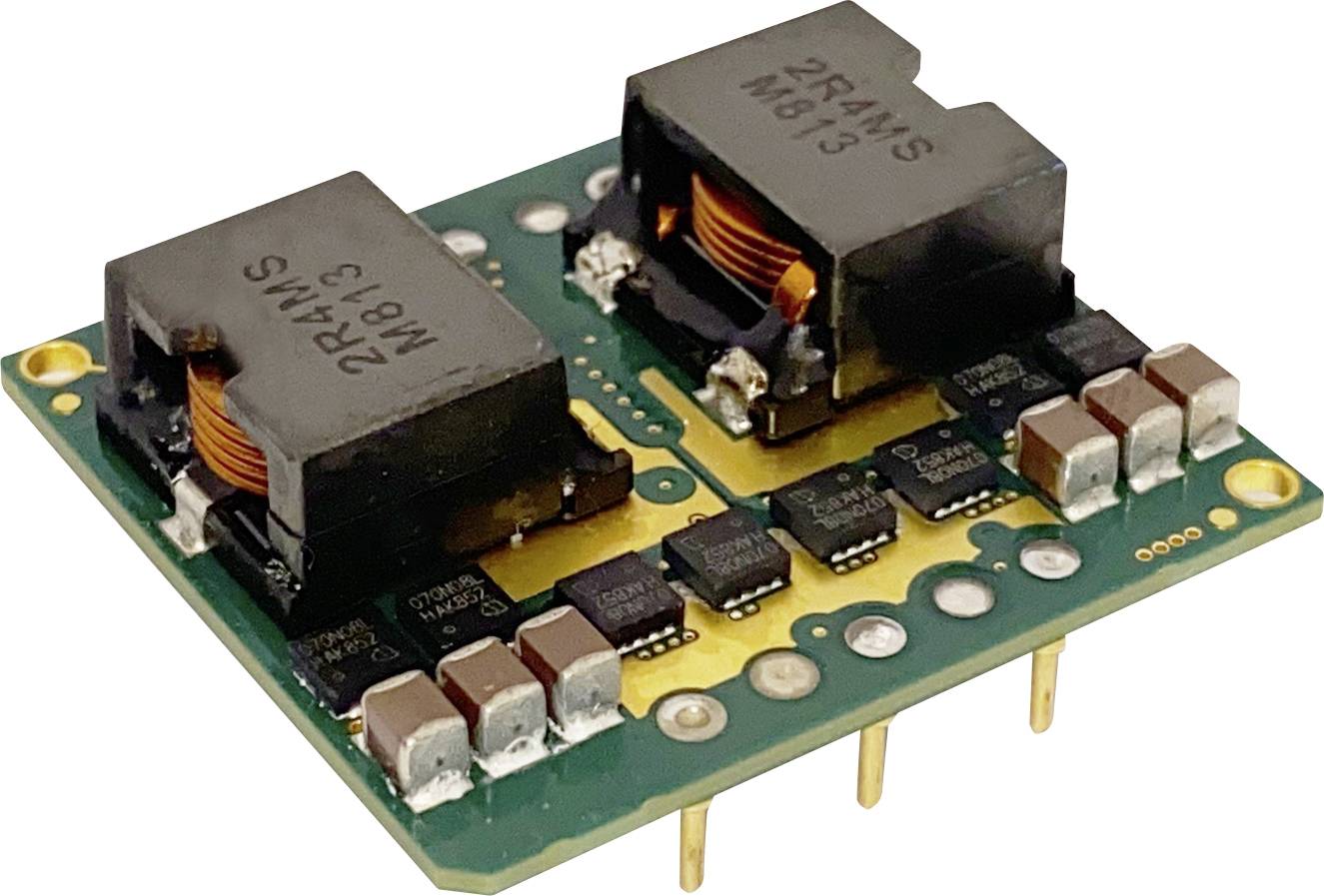

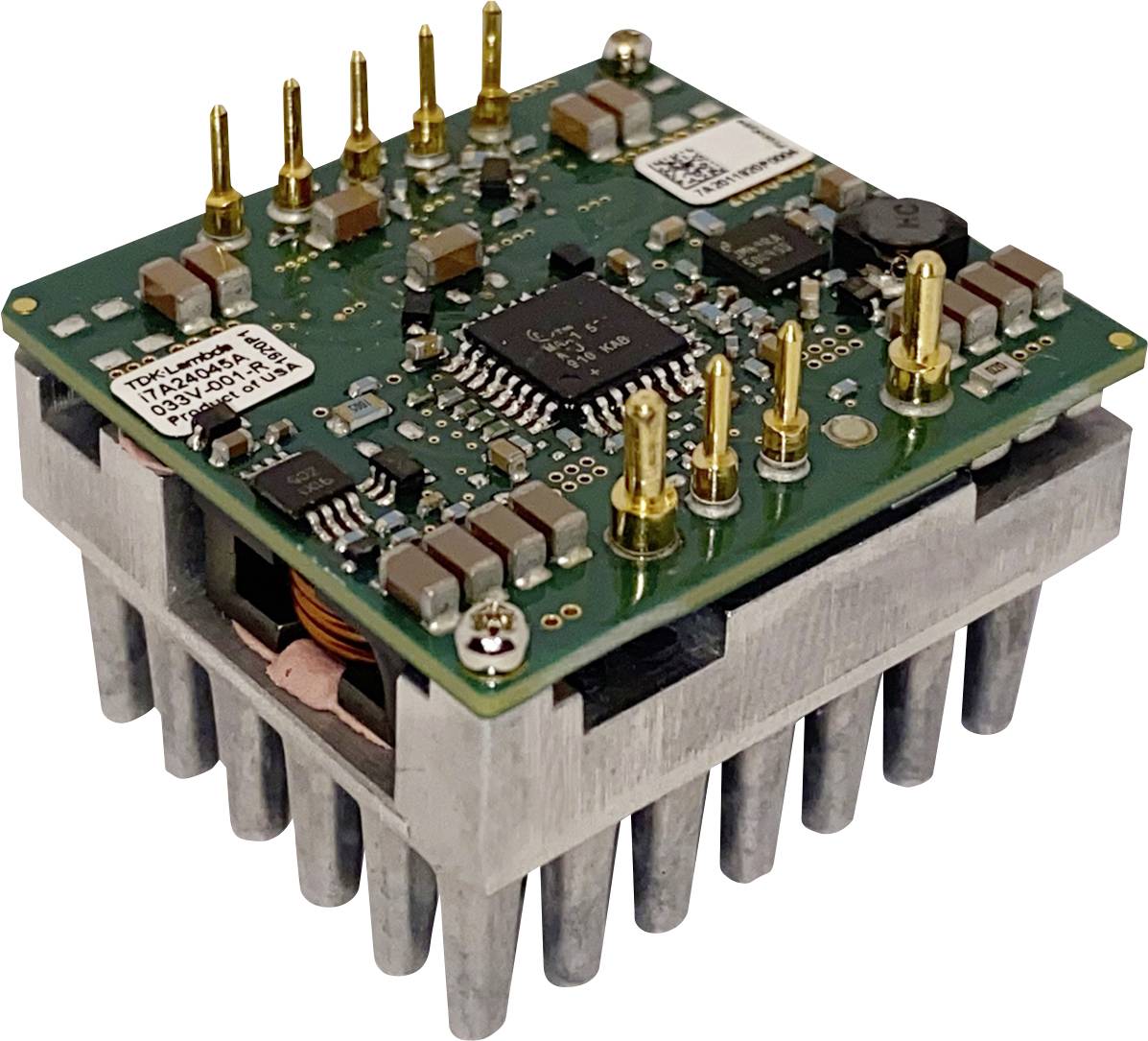

Az i7A modulok sokféle módon használhatók további kimenetek származtatására a meglévő 24 V-os, 36 V-os vagy 48 V-os buszfeszültségről, és lényegesen alacsonyabb költségek mellett, mint az elkülönített DC/DC átalakítók. Az akár 98,5%-os hatásfok minimalizálja a belső veszteségeket, és lehetővé teszi, hogy az i7A -40 °C és + 125 °C közötti környezeti hőmérsékleten működjön, még alacsony légáramlás mellett is. Az i7A kialakítása alacsony maradék hullámosságot és kiváló vezérlési dinamikát kínál. Ennek ellenére a modul nagyon kevés külső komponenssel kezelhető, ami költséget és helyet takarít meg az áramköri lapon. Három minta közül lehet választani; mind csak 34 mm széles és 36,8 mm hosszú. Mindössze 11,5 mm-es magasságával a nyitott keretű változat különösen lapos, és megfelelő választás a kényszerített légáramlású alkalmazásokhoz. Ezen kívül létezik egy alaplemezes kivitel kontakthűtéshez 12,7 mm-es magassággal és egy integrált hűtőbordával és 24,9 mm-es magasságú típus a konvekciós hűtésű felhasználási területekhez. , + távérzékelés, Távoli be-kikapcsolás (pozitív vagy negatív logika), valamint védelmi funkciók túláram, túlmelegedés és bemeneti alulfeszültség ellen.
