TDK i7A4W033A033V-001-R DC/DC gépjármű feszültségváltó 12 V/DC 12 V/DC 33 A 500 W Tartalom, tartalmi egységek rendelésen vásárlása

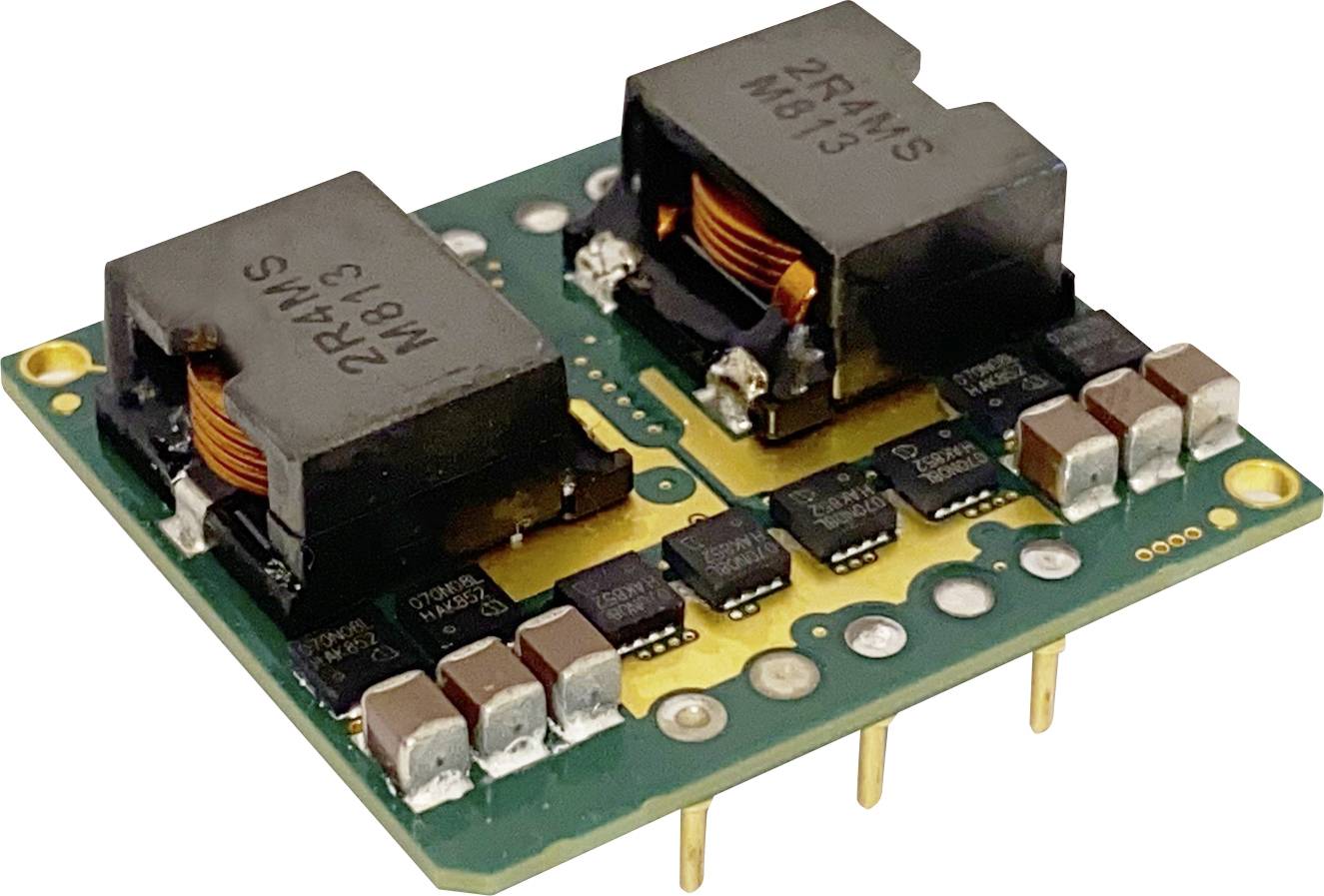

Egy zöld elektromos áramkör sárga áramkörökkel és több elektronikai alkatrésszel, köztük tekercsekkel és chipekkel.

Adatlap (PDF)

Szállítás: 10. 14. Sze.

57 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (29 126 Ft / Darab)

29 126 Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

DC-DC átalakító, nem szigetelt, nyitott keret, széles bemenet 18-60V, 3,3-24V 33A, negatív logika

Nagy hatásfok, 98,5%-ig
Széles beállítási tartomány: 3,3-24V vagy 3,3-18V
Bemeneti tartomány 18-60Vdc vagy 18-32Vdc
Minimális külső bekötés szükséges
Minimális leértékelési követelmények alacsony légáramlású környezetben
100-750 W kaszkádos kimenet több lábnyomos elrendezéssel (i3 / i6 / i7)

Műszaki adatok

Termék típus: DC/DC gépjármű feszültségváltó

Gyártói szám: i7A4W033A033V-001-R

Névleges feszültség: 12 V/DC

Bemeneti feszültség (min.): 18 V/DC

Bemeneti feszültség (max.): 60 V/DC

Kimeneti feszültségek: 12 V/DC

Kimeneti áram (max.): 33 A

Kimenő áram (max.) kerekítve: 33 A

: 500 W

Üzemi hőmérséklet (min.): -40 °C

Üzemi hőmérséklet (max.): +125 °C

Méret: (H x Sz x Ma) 34 x 36.8 x 11.5 mm

Magasság: 11.5 mm

Hossz: 34 mm

Szélesség: 36.8 mm

Kimeneti feszültség (max.): 24 V/DC

Kimeneti feszültség (min.): 3.3 V/DC

Súly: 25 g

Tartalom: 1 db

Megfelelőség és tanúsítványok

Certified by EU Garan

Dokumentumok és letöltések

Adatlap

Adatlap 2481375 TDK i7A4W033A033V-001-R DC/DC gépjármű feszültségváltó 12 V/DC 12 V/DC 33 A 500 W Tartalom, tartalmi egységek rendelésen

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2481375 TDK i7A4W033A033V-001-R DC/DC gépjármű feszültségváltó 12 V/DC 12 V/DC 33 A 500 W Tartalom, tartalmi egységek rendelésen

Garanciális feltételek

Garanciális feltételek 2481375 TDK i7A4W033A033V-001-R DC/DC gépjármű feszültségváltó 12 V/DC 12 V/DC 33 A 500 W Tartalom, tartalmi egységek rendelésen

Leírás

Az i7A modulok sokféle módon használhatók további kimenetek származtatására a meglévő 24 V-os, 36 V-os vagy 48 V-os buszfeszültségről, és lényegesen alacsonyabb költségek mellett, mint az elkülönített DC/DC átalakítók. Az akár 98,5%-os hatásfok minimalizálja a belső veszteségeket, és lehetővé teszi, hogy az i7A -40 °C és + 125 °C közötti környezeti hőmérsékleten működjön, még alacsony légáramlás mellett is. Az i7A kialakítása alacsony maradék hullámosságot és kiváló vezérlési dinamikát kínál. Ennek ellenére a modul nagyon kevés külső komponenssel kezelhető, ami költséget és helyet takarít meg az áramköri lapon. Három minta közül lehet választani; mind csak 34 mm széles és 36,8 mm hosszú. Mindössze 11,5 mm-es magasságával a nyitott keretű változat különösen lapos, és megfelelő választás a kényszerített légáramlású alkalmazásokhoz. Ezen kívül létezik egy alaplemezes kivitel kontakthűtéshez 12,7 mm-es magassággal és egy integrált hűtőbordával és 24,9 mm-es magasságú típus a konvekciós hűtésű felhasználási területekhez. , + távérzékelés, Távoli be-kikapcsolás (pozitív vagy negatív logika), valamint védelmi funkciók túláram, túlmelegedés és bemeneti alulfeszültség ellen.

Ez a szöveg gépi fordítással készült.
