TDK-Lambda i7C4W012A050V-003-R DC/DC gépjármű feszültségváltó 12.5 A 300 W Tartalom, tartalmi egységek rendelésenként 1
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Szám
Összesen (30 990 Ft / Darab)
30 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Műszaki adatok
- Termék típus
DC/DC gépjármű feszültségváltó
- Gyártói szám
i7C4W012A050V-003-R
- Bemeneti feszültség (min.)
9 V
- Bemeneti feszültség (max.)
53 V
- Kimeneti áram (max.)
12.5 A
- Kimenő áram (max.) kerekítve
12.5 A
- Hatékonysági fok (max.)
97 %
300 W
- Üzemi hőmérséklet (min.)
-55 °C
- Üzemi hőmérséklet (max.)
125 °C
- Méret
(H x Sz x Ma) 36.8 x 34 x 12.2 mm
- Magasság
12.2 mm
- Hossz
36.8 mm
- Szélesség
34 mm
- Kimeneti feszültség (max.)
28 V
- Kimeneti feszültség (min.)
5 V
- Súly
25 g
- Tartalom
1 db
Megfelelőség és tanúsítványok
Certified by EU Garan
Dokumentumok és letöltések
Adatlap
Adatlap 2336138 TDK-Lambda i7C4W012A050V-003-R DC/DC gépjármű feszültségváltó 12.5 A 300 W Tartalom, tartalmi egységek rendelésenként 1
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 2336138 TDK-Lambda i7C4W012A050V-003-R DC/DC gépjármű feszültségváltó 12.5 A 300 W Tartalom, tartalmi egységek rendelésenként 1
Garanciális feltételek
Garanciális feltételek 2336138 TDK-Lambda i7C4W012A050V-003-R DC/DC gépjármű feszültségváltó 12.5 A 300 W Tartalom, tartalmi egységek rendelésenként 1
Leírás
Az i7C sorozat legfeljebb 300 W névleges teljesítményű, nem szigetelt fokozatos / csökkentett átalakítói nagyon univerzálisan használhatók a kimeneti feszültség 9,6 és 48 V közötti széles beállítási tartományának és a széles tartományú bemenetnek 9 - 53 V.
Az i7C sorozat ideális kiegészítő erőteljes kimeneti feszültségek levezetésére egy 12 V, 24 V, 36 V vagy 48 V DC tápegységről, lényegesen alacsonyabb költséggel, mint elszigetelt DC feszültség átalakítókkal.

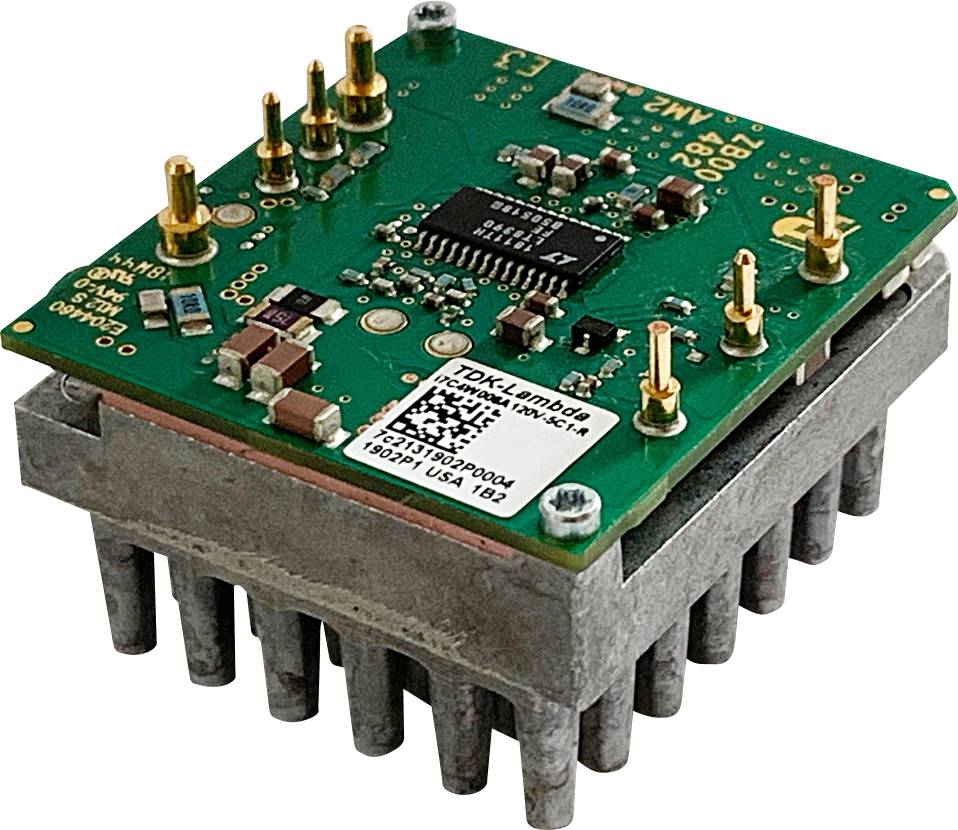

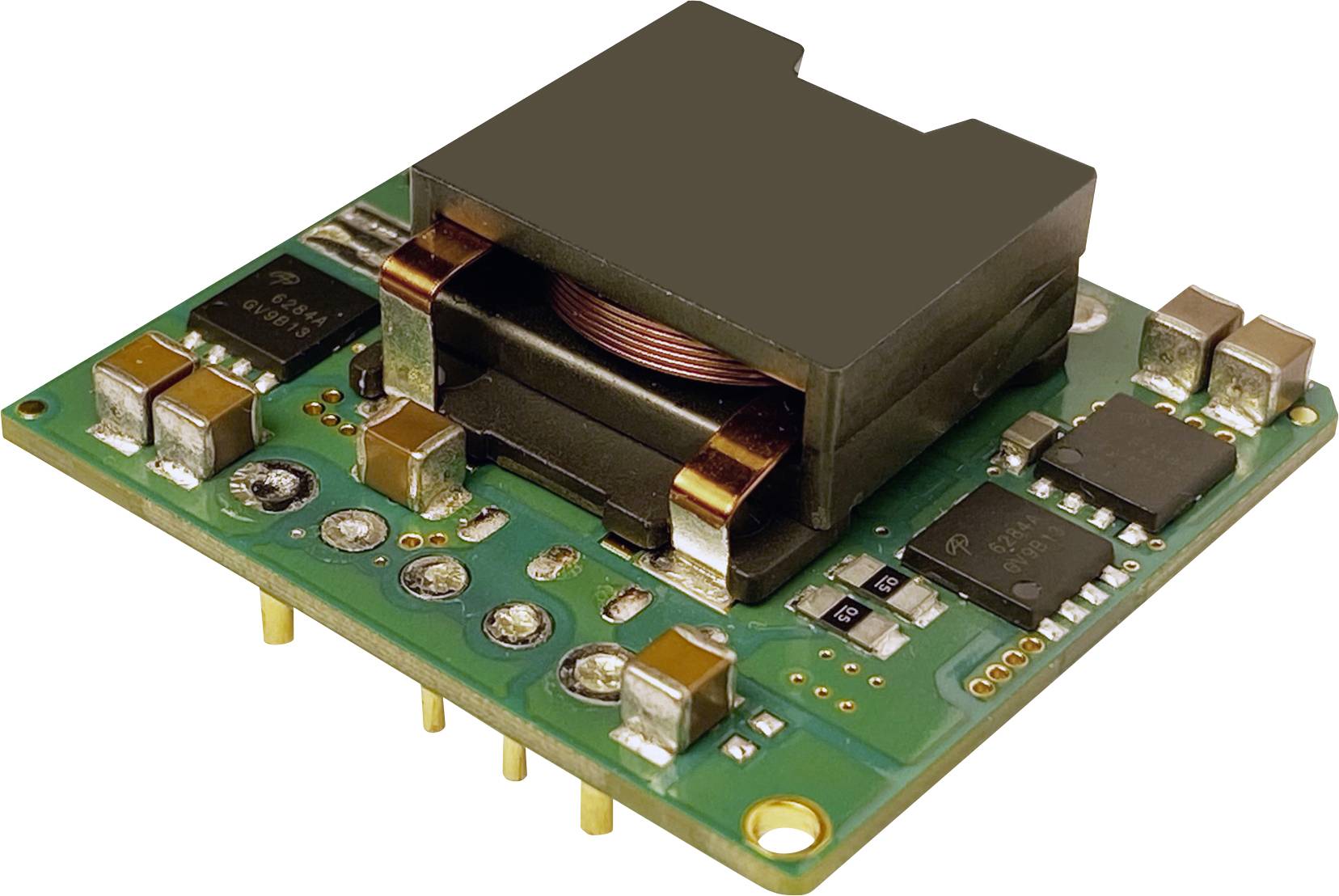

Az i7C modulok három különböző mechanikus változatban kaphatók. Közös bennük a 36,8 x 34 mm-es alapterület egy 1/16 tégla tűvel. A legkompaktabb megoldás az i7C, mint nyitott áramköri lap, amelynek magassága csak 12,2 mm. Magasabb környezeti hőmérsékletű alkalmazási területekhez vannak olyan változatok, amelyek 13 mm magasságú érintkezőhűtéses alaplemezzel vagy 24,9 mm magasságú, konvekciós hűtéshez vagy integrált hűtőbordával rendelkeznek.
Az i7C sorozat alapfelszereltsége tartalmaz egy trim-csapot a kimeneti feszültség beállításához, + távérzékelő, távoli be-ki (pozitív vagy negatív logika), túláram- és túlhőmérséklet-védelem, valamint egy bemeneti oldali feszültség leállítása. Opcionálisan vannak olyan modellek, amelyek további funkciókkal rendelkeznek, mint például a jó energiajel, az áramfigyelő és a kapcsolási frekvencia szinkronizációs bemenete a rendszer zajának csökkentése érdekében több konverter használata esetén.
Ezek a kompakt termékek akár 97% -os hatékonysággal ideálisak az orvostudományban, a telekommunikációban, az iparban, a teszt- és méréstechnikában, a rádióban és a televízióban, valamint a hordozható, akkumulátorral működtetett eszközökben.
Ez a szöveg gépi fordítással készült.
Az i7C sorozat ideális kiegészítő erőteljes kimeneti feszültségek levezetésére egy 12 V, 24 V, 36 V vagy 48 V DC tápegységről, lényegesen alacsonyabb költséggel, mint elszigetelt DC feszültség átalakítókkal.
Az i7C modulok három különböző mechanikus változatban kaphatók. Közös bennük a 36,8 x 34 mm-es alapterület egy 1/16 tégla tűvel. A legkompaktabb megoldás az i7C, mint nyitott áramköri lap, amelynek magassága csak 12,2 mm. Magasabb környezeti hőmérsékletű alkalmazási területekhez vannak olyan változatok, amelyek 13 mm magasságú érintkezőhűtéses alaplemezzel vagy 24,9 mm magasságú, konvekciós hűtéshez vagy integrált hűtőbordával rendelkeznek.
Az i7C sorozat alapfelszereltsége tartalmaz egy trim-csapot a kimeneti feszültség beállításához, + távérzékelő, távoli be-ki (pozitív vagy negatív logika), túláram- és túlhőmérséklet-védelem, valamint egy bemeneti oldali feszültség leállítása. Opcionálisan vannak olyan modellek, amelyek további funkciókkal rendelkeznek, mint például a jó energiajel, az áramfigyelő és a kapcsolási frekvencia szinkronizációs bemenete a rendszer zajának csökkentése érdekében több konverter használata esetén.
Ezek a kompakt termékek akár 97% -os hatékonysággal ideálisak az orvostudományban, a telekommunikációban, az iparban, a teszt- és méréstechnikában, a rádióban és a televízióban, valamint a hordozható, akkumulátorral működtetett eszközökben.
Ez a szöveg gépi fordítással készült.
Kivitel
- Nagy hatékonyság, akár 97%
- Széles kimeneti beállítási tartomány: 5–28 V vagy 9,6–48 V
- 9 - 53 Vdc bemeneti tartomány
- Minimális külső vezeték szükséges
- Érintse meg a hűtést az alaplemezzel vagy az integrált hűtőbordával
- 100-300 W-os lépcsőzetes elrendezés a Multi Footprint Layout (i3 / i6 / i7) révén.
