Name: Teledyne LeCroy HVD3220 1 db
Brand: Teledyne LeCroy
SKU: 2361661
Availability: BackOrder

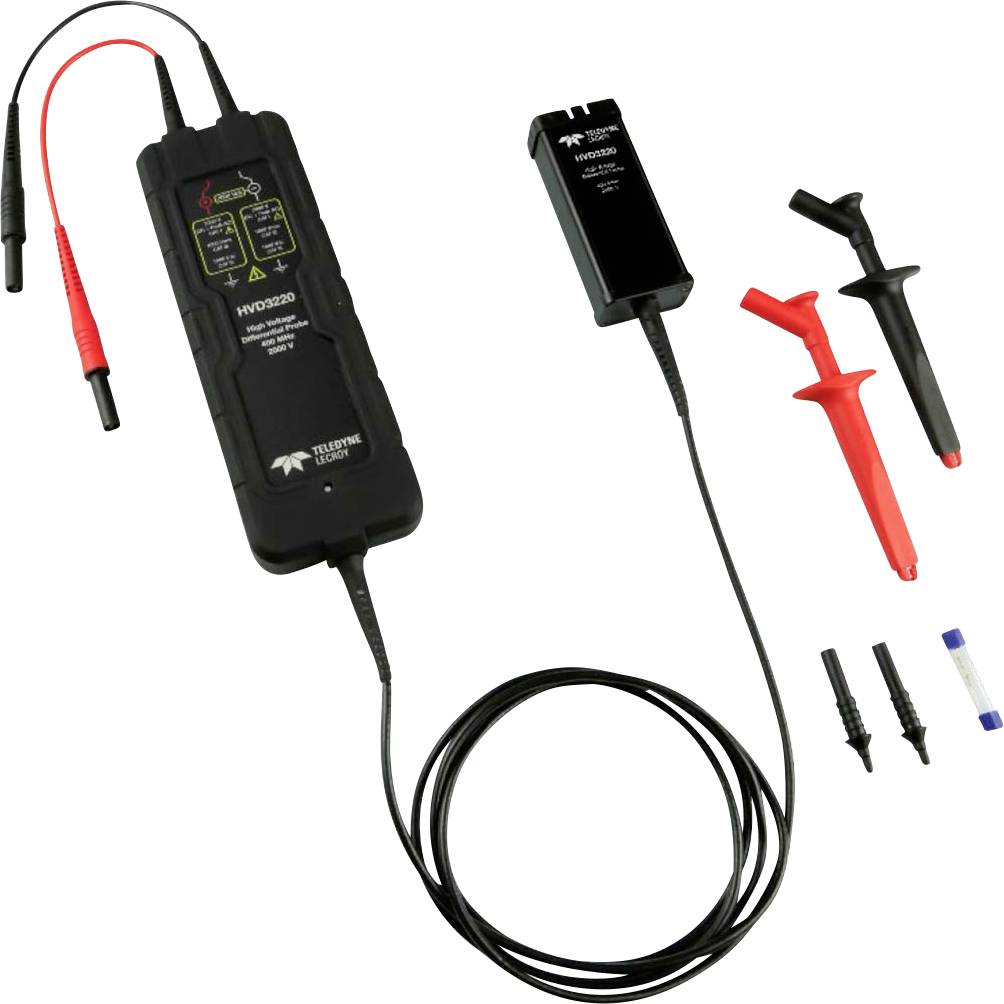

Feszültségmérő műszer szondákkal és kábelekkel. A tartozékok piros és fekete színűek, elektromos mérésekhez és elemzésekhez alkalmasak.

Hamarosan elérhető

Szám

Összesen (3 794 990 Ft / Darab)

3 794 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

400 MHz-es nagyfeszültségű differenciál szonda (2 kV)

Akár 0,35% -os pontosság
2 kV CAT biztonsági besorolású modellek
A lehető legszélesebb feszültségkülönbség-tartományok
Kivételes közös módú elutasítási arány (CMRR) széles frekvenciatartományban

Műszaki adatok

Sávszélesség (csak szonda)
400 MHz
Emelkedési idő 10-90%
875 ps
CMRR teszthatárok, 23 C.80 dB @ DC 60 dB @ 1 MHz
Differenciálfeszültség-tartomány (500-szoros csillapítás): 2000 V (DC + csúcs AC) 35 V / div-tól 500 V / div-ig, 1500 V-os eltolásig
Differenciálfeszültség-tartomány (250-szeres csillapítás): 1000 V (DC + csúcs AC) 14 V / div-tól 34,5 V / div-ig, 750 V-os eltolásig
Differenciálfeszültség-tartomány (100-szoros csillapítás): 400 V (DC + AC csúcs) 7 V / div és 13,8 V / div között, legfeljebb 300 V eltolással
Differenciálfeszültség-tartomány (50-szeres csillapítás): 200 V (DC + AC csúcs) 500 mV / div-tól 6,9 V / div-ig, 150 V-os eltolásig
Közös módú feszültség (bármelyik bemenet a földre): ± 2000 V (DC + csúcs AC)
Max. Bemeneti feszültség a földre (bármelyik bemenet a földre): ± 2000 Vpk (névleges, bármelyik bemenet a földre)

Alkalmas: Teledyne LeCroy

Mérési kategória: CAT III 1000 V
CAT III 1500 V

Alkalmas: Teledyne LeCroy HDO4000
Teledyne LeCroy HDO6000

Gyártói szám: HVD3220

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2361661 Teledyne LeCroy HVD3220 1 db

Leírás

Kivételes közös módú elutasítási arány
A szondák CMRR-je kivételes a nagyon magas frekvenciák esetében, és jelentősen javítja a mérési képességet zajos környezetben, az erőelektronika magas közös üzemmódjával. A magas CMRR alacsony szondazajjal és nagy offszet képességgel kombinálva kiváló mérési lehetőségeket kínál más HV differenciálszondákkal összehasonlítva.

Nagy pontosságú mérések
A HVD3220 sorozatú szondák 1% -os erősítési pontosságot biztosítanak és pontos feszültségmérést tesznek lehetővé. Az AutoZero funkció további mérési pontosságot biztosít azáltal, hogy lehetővé teszi a méréstől való kis eltérések kalibrálását.

Legnagyobb alkalmazási lefedettség
A HVD3000A sorozat a teljes alkalmazási kört lefedi, a 120/240 V-os kapcsolóüzemű tápegységektől a 600 V-os és 5 kV-os osztályú elektromos készülékekig. Minden modell rendelkezik a rendelkezésre álló legjobb erősítési pontossággal, a legszélesebb differenciál- és offszet feszültségtartománysal, valamint kiváló CMRR-rel.

1500 VDC CAT III besorolás
A HVD3220 támogatja a napelemek (PV) mérését 1500 VDC-vel az IEC / EN 61010-031: 2015 szabványnak megfelelően. CAT III 1500 VDC és CAT I 2000 V (DC + PeakAC).

Teljes szondaintegráció
A ProBus interfész áramellátással és kommunikációval látja el a szondát, így nincs szükség külön tápegységre vagy elemekre. A csillapítást az oszcilloszkóp erősítési tartományának (V / Div) beállítása alapján automatikusan kiválasztják.

Ez a szöveg gépi fordítással készült.
