Teledyne LeCroy Oszilloskop-Tastkopf Mérőfej 1.5 GHz 10:1 15 V
Adatlap (PDF)
Gyártól szám:
Rendelési szám:
Szám
Összesen (1 856 990 Ft / Darab)
1 856 990 Ft
ÁFÁ-val
14 napos visszavételi garancia
Főbb jellemzők
Teledyne LeCroy, 1,5 GHz, 0,9 pF, 1 MΩ nagy impedanciájú aktív oszcilloszkóp szonda
- 10:1
- Sávszélesség: 1.5 GHz
Műszaki adatok
- Kimeneti impedancia: 50 Ω
- Termék típus
Mérőfej
- Sávszélesség
1.5 GHz
- Osztási arány
10:1
- Felfutási idő
350 ps
- Névleges feszültség
15 V
- Bemeneti kapacitás
0,9 pF
- Bemeneti ellenállás
1000 kΩ
- Típus
ZS1500A
Gyári standard (tanúsítvány nélkül)
- Súly
110 g
- Kábelhossz
1.3 m
- Kalibrálási teljesítmény
Gyári szabvány
- Alkalmas
Teledyne LeCroy oszcilloszkópok ProBus interfésszel
Dokumentumok és letöltések
Adatlap
Adatlap 3864037 Teledyne LeCroy Oszilloskop-Tastkopf Mérőfej 1.5 GHz 10:1 15 V
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3864037 Teledyne LeCroy Oszilloskop-Tastkopf Mérőfej 1.5 GHz 10:1 15 V
Leírás
A mérnököknek gyakran kell nagyfrekvenciás jeleket nagy jelhűséggel mintavételezniük. A tipikus passzív szondák, amelyek nagy bemeneti ellenállással (R) és kapacitással (C) rendelkeznek, jó választ adnak alacsonyabb frekvenciákon, de magasabb frekvenciákon túlterhelik az áramkört és torzítják a jelet. Az aktív feszültségmérő szondákat nagy bemeneti ellenállás (R) és alacsony bemeneti kapacitás (C) jellemzi, hogy csökkentsék az áramkör terhelését a teljes szonda és az oszcilloszkóp sávszélességében. Az alacsony áramköri terhelésnek és a kompakt formátumnak köszönhetően, amely lehetővé teszi a méréseket még nehezen elérhető helyeken is, az aktív feszültségmérő szonda a jelek és érintkezési pontok széles skálájának mindennapi standard eszközévé válik.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- A ZS-A sorozatú szondák nagy impedanciájú, kis kapacitású aktív szondák, amelyek akár 4 GHz-ig biztosítják a kiváló jelhűséget. A kompakt kialakítás és a tartozékok széles választéka biztosítja, hogy a ZS-A sorozatú mérőfej bármilyen igényes mérési feladathoz alkalmas legyen.

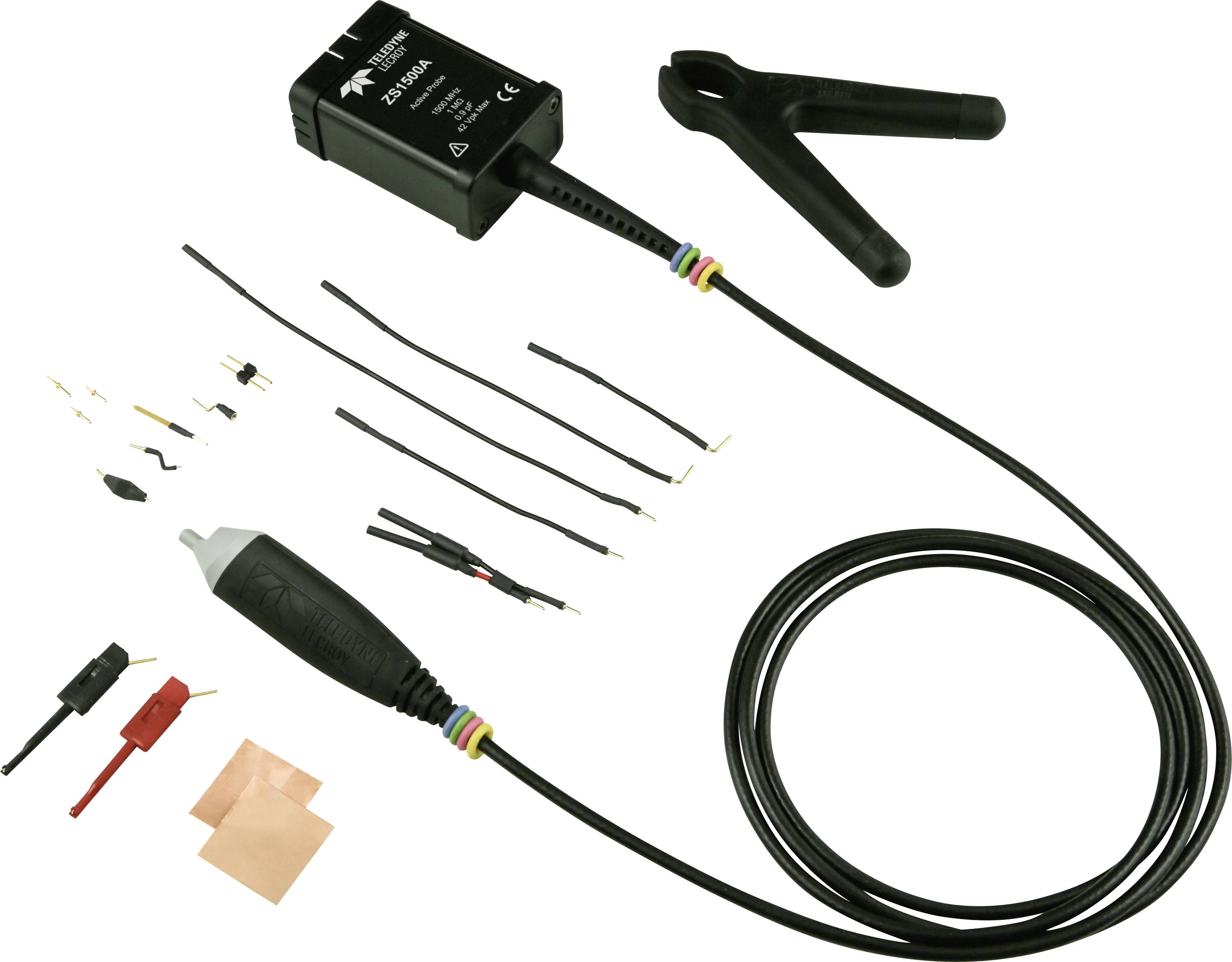

Szállítás tartalma
- ZS1500A szonda
- 2x standard hegy (Standard egyenes hegy, PK-ZS-001)
- 1x Pogo hegy (Pogo hegy, PK-ZS-017)
- 1x 2,54 mm-es négyszögletes tűs adapter (Négyszögletes tűs adapter, PK-ZS-018)
- 2x 2,54 mm-es NYÁK-adapter (PK-ZS-024)
- 1x Egyenes tűs csatlakozó, rövid (7 cm, PK-ZS-022)
- 1x Egyenes csatlakozó hosszú (13 cm, PK-ZS-023)
- 1x Y-vezeték adapter (PK-ZS-014)
- 1x rövid, szögletes kábel (5 cm, PACC-LD003)
- 1x hosszú szögkábel (10 cm, PACC-LD004)
- 1x eltolt földelés/Z-földelés (Eltolt földelés / Z-kivezetés, PK-ZS-016)
- 1x keskeny alaplap (Ground Blade Narrow, PK-ZS-021)
- 1x széles, köszörült penge (Széles, köszörült penge, PK-ZS-015)
- 2x réz ragasztószalag (Rézszalag 2x2 cm, PK-ZS-009)
- 1 pár mikrofogó/pico horog (piros és fekete mikrofogók, PK-ZS-007R/B)
- 1x Szabadkézi mérőfej tartó (PK-ZS-019)
