Teledyne LeCroy ZS1000A Tastkopf für Digitaloszilloskop Aktív szonda 1 db
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Összesen (951 990 Ft / Darab)
951 990 Ft
ÁFÁ-val
Csak üzleti ügyfelek számára elérhető.
14 napos visszavételi garanciaFőbb jellemzők
Teledyne LeCroy, 1 GHz, 0,9 pF, 1 MΩ nagy impedanciájú aktív szonda
- A Teledyne LeCroy ZS-A sorozatú szondák nagy impedanciájú és alacsony kapacitású aktív szondák, amelyek akár 4 GHz-ig is kiváló jelhűséget biztosítanak. A kis méret és a tartozékok széles választéka biztosítja, hogy a ZS-A sorozatú mérőfejek bármilyen nehéz mérési feladathoz alkalmasak legyenek.
Műszaki adatok
- Sávszélesség: 1 GHz
- Bemeneti kapacitás: 0,9 pF
- Bemeneti ellenállás: 1 MΩ
- Csillapítás: 1:10 (÷10)
- Emelkedési idő (10–90%): 500 ps
- Maximális bemeneti feszültség (roncsolásmentes feszültség): 60 V
- Interfész: ProBus
- Termék típus
Aktív szonda
- Alkalmas
Teledyne LeCroy
- Kivitel
Nagy impedanciájú aktív szonda
- Súly
110 g
- Mérési kategória
CAT I
- Gyártói szám
Tastkopf für Digitaloszilloskop
Gyári standard (tanúsítvánnyal)
Dokumentumok és letöltések
Adatlap
Adatlap 3814861 Teledyne LeCroy ZS1000A Tastkopf für Digitaloszilloskop Aktív szonda 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3814861 Teledyne LeCroy ZS1000A Tastkopf für Digitaloszilloskop Aktív szonda 1 db
Leírás
A nagy impedancia csökkenti az áramkör terhelését az oszcilloszkóp teljes sávszélességében. A mérnököknek gyakran kell nagyfrekvenciás jeleket nagy jelpontossággal mérniük. A tipikus passzív szondák, amelyek nagy bemeneti ellenállással (R) és kapacitással (C) rendelkeznek, jó választ adnak alacsonyabb frekvenciákon, de magasabb frekvenciákon túlterhelik az áramkört és torzítják a jeleket. A ZS-A sorozat nagy bemeneti ellenállással (1 MΩ) és alacsony bemeneti kapacitással (0,6 pF és 0,9 pF között) rendelkezik, hogy csökkentse az áramkör terhelését a szonda és az oszcilloszkóp teljes sávszélességében.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Nagy jelhűség akár 4 GHz-es sávszélességig
- Alacsony áramköri terhelés – Nagy bemeneti impedancia és alacsony kapacitás
- 4 GHz-es, 2,5 GHz-es, 1,5 GHz-es és 1 GHz-es modellek
- 1 MΩ bemeneti ellenállás
- 0,6 pF és 0,9 pF közötti bemeneti kapacitás
- ±8 V és ±15 V közötti dinamikus bemeneti tartomány
- ±12 V és ±15 V közötti eltolási tartomány
- Széles választékban kaphatók hegyek és földelő csatlakozások
- Könnyen használható, oszcilloszkópba integrálva

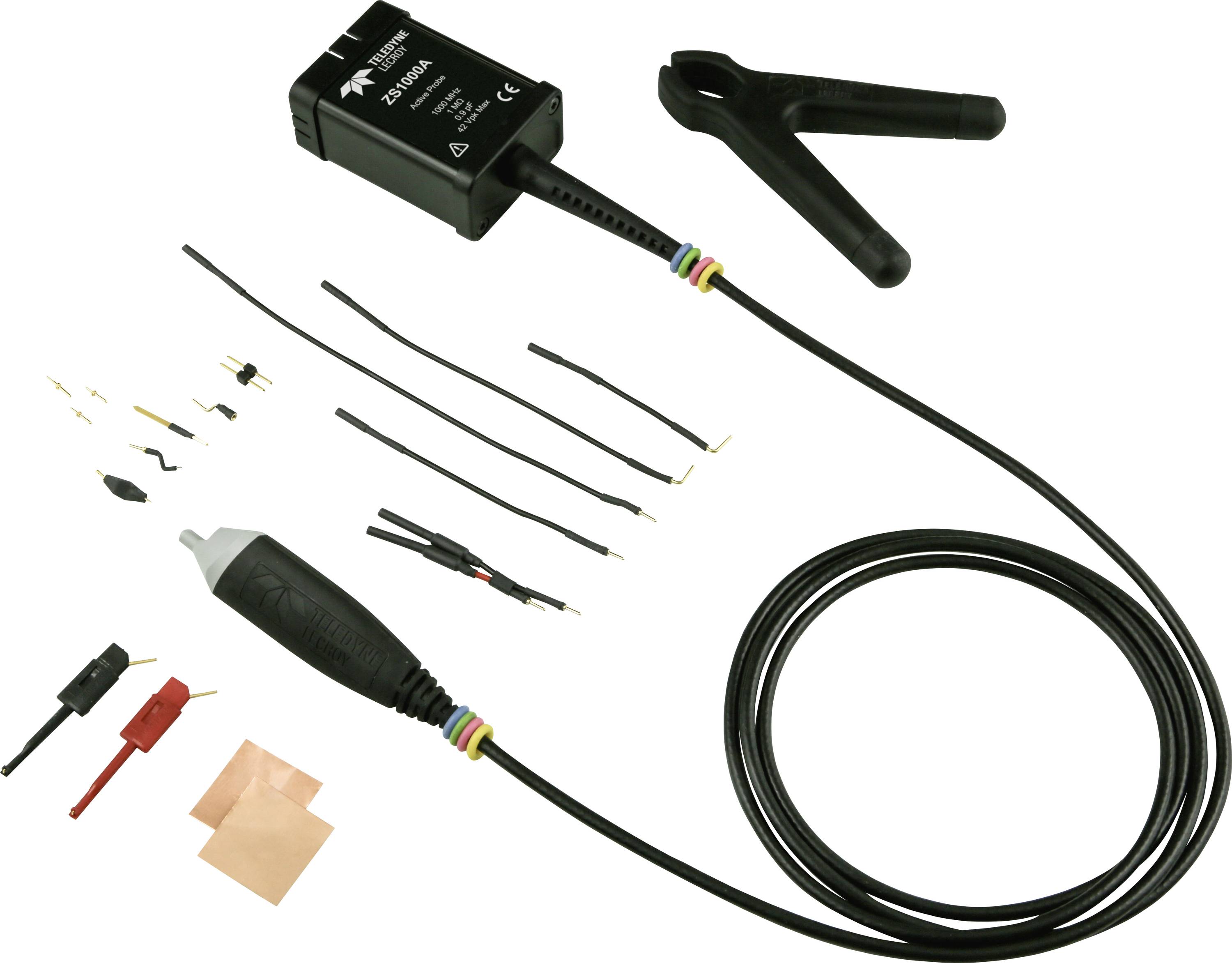

Szállítás tartalma
- 1× ZS1000A aktív szonda (1 GHz, 0,9 pF, 1 MΩ)
- 1× Kéz nélküli szondatartó
- 1× Kalibrációs tanúsítvány
- 2× Standard egyenes szondahegy
- 1× Rugós mérőcsúcs
- 1× 2,54 mm-es négyzet alakú tűs adapter
- 2 × 2,54 mm-es NYÁK-adapter
- 1× Keskeny tömegrugó
- 1× Széles tömegrugó
- 1× Eltolt tömeg
- 2× rézszalag
- 1× Rövid, egyenes tűs vezeték
- 1× Hosszú, egyenes vezeték
- 1× Rövid, ferde tűs csatlakozó
- 1× Hosszú, ferde tűs kábel
- 1× Y-adapterkábel
- 1 pár mikroszorítós laboratóriumi megfogó
