Teljesítmény relé 12 V/DC 1 záró, 6 A, 250 V/AC, 1500 VA, Panasonic APF10212 vásárlása

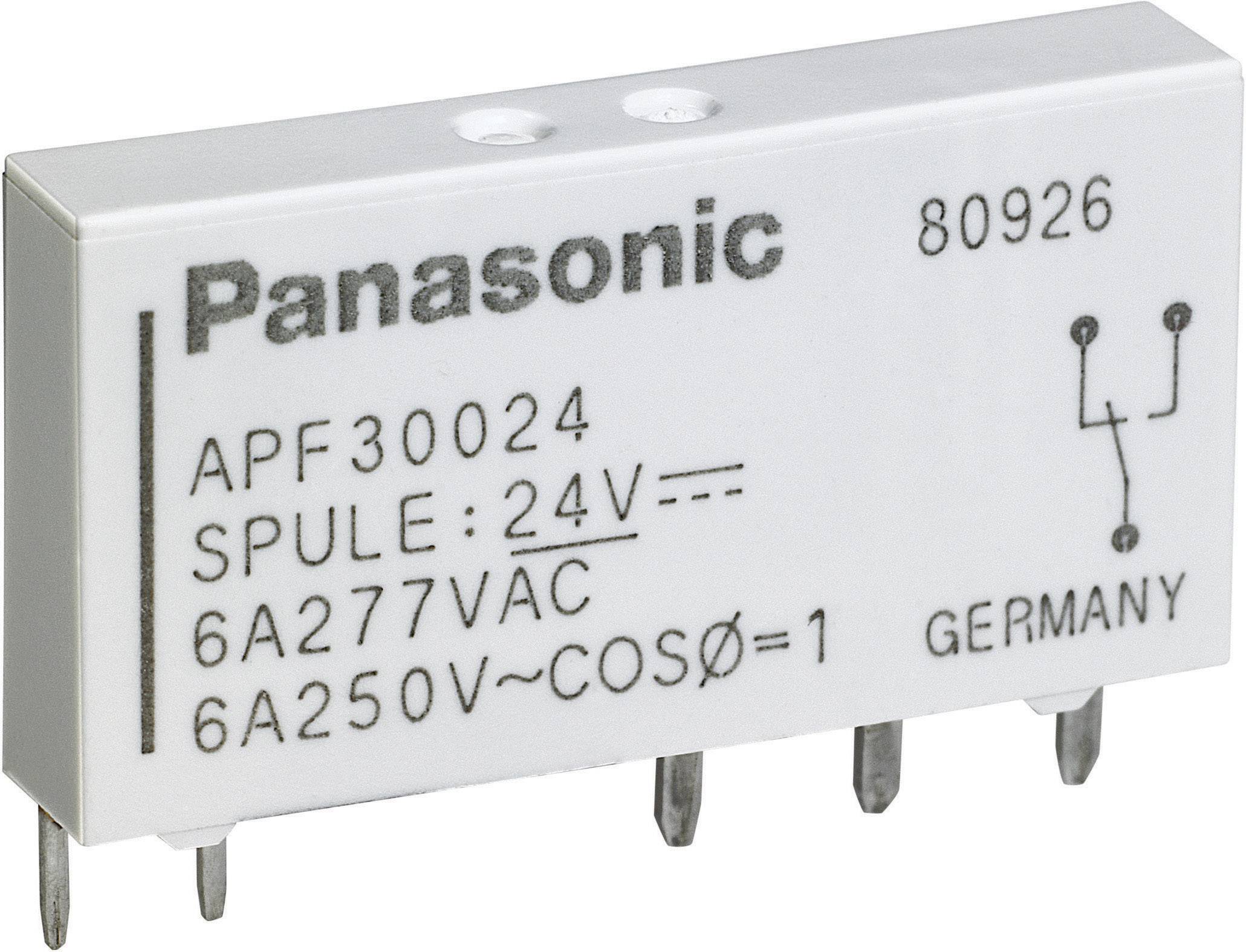

Panasonic-relé APF30024, 24V-tekercs, 6A-ig, 277VAC és 250V~. Származási hely: Németország.

Hasonló kivitel

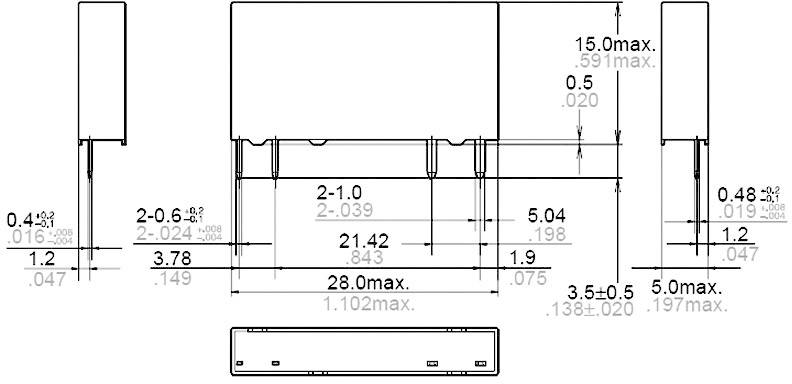

Elektronikai alkatrész műszaki rajza milliméteres méretekkel. Szélesség: 28,0 mm; magasság: 15,0 mm; függőleges és vízszintes nézetek ábrázolva.

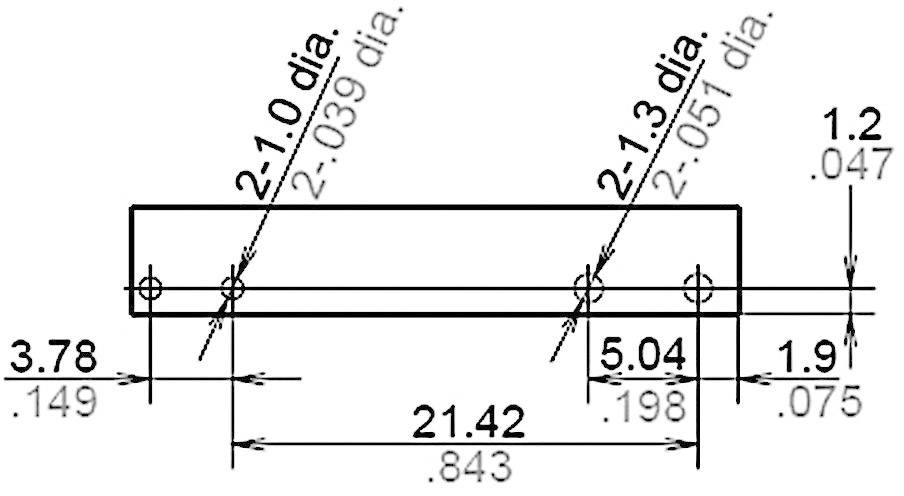

Műszaki rajz egy fémdarabról méretekkel: szélesség 21,42 cm, furatokkal 2,1 cm átmérővel. További méretek és átmérők feltüntetve.

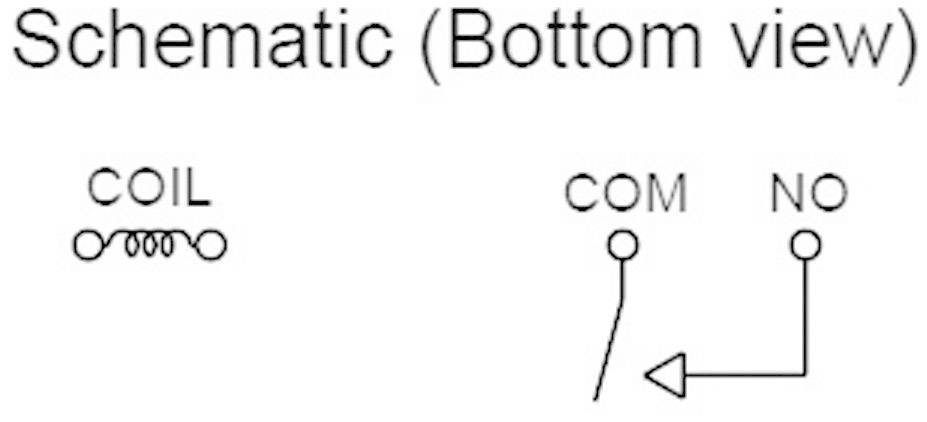

Egy kapcsolási rajz sematikus vázlata (alulnézet) tekerccsel és kapcsoló feliratokkal: 'TEKERCS', 'KÖZÖS', és 'NORMÁL NYITOTT'

1/4

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

12 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

250 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

19 db (Csak a készlet erejéig)

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (937Ft / Darab)

937Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Nyák relé

Gyártói szám: APF10212

Névleges feszültség tekercs: 12 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 847 Ω

Érintkező típus: 1 záró

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 250 V/AC

Max. kapcsolási áram: 6 A

Kapcsolási teljesítmény (max.): 1500 VA

Kúszóút távolság: 8 mm

Csatlakozó: Forrcsúcsok

Élettartam (mechanikus): 5 x 10⁶

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 28 mm

Szélesség: 5 mm

Magasság: 15 mm

Méret: (H x Sz x Ma) 28 x 5 x 15 mm

Tartalom: 1 db

Kivitel: monostabil

Névleges feszültség: 12 V/DC

Kapcsolási teljesítmény: 1500 VA

Kapcsolási feszültség: 250 V/AC

Kapcsolóáram: 6 A

Típus: APF10212

Környezeti hőmérséklet: -40 - +85 °C

Dokumentumok és letöltések

Adatlap

Adatlap 505387 Teljesítmény relé 12 V/DC 1 záró, 6 A, 250 V/AC, 1500 VA, Panasonic APF10212

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 505387 Teljesítmény relé 12 V/DC 1 záró, 6 A, 250 V/AC, 1500 VA, Panasonic APF10212

Leírás

Keskeny teljesítményrelé hálózati alkalmazásokhoz. Levegő- és kúszóáram-szakasz: nagyobb, mint 8 mm. Kis teljesítményfelvétel és nagy kapcsolásiteljesítmény-tartomány. Kielégíti a EN 60335-1 (izzószálvizsgálat) és a szigetelési követelményekre vonatkozó EN/IEC 61810-1 előírások feltételeit.
Felhasználási területek: illesztőfelület-alkalmazások, gyárautomatizálás, SPS-vezérlések, ipari- és automatizálástechnika, háztartási alkalmazások.
