Teljesítmény relé 12 V/DC 2 váltó 30 A 277 V/AC 8310 VA, Hongfa HF92F-012D-2C21S vásárlása

Több csatlakozóval rendelkező elektromos relé műszaki felirattal az oldalán, amelyen az áramerősség és a feszültség specifikálva van.

Hasonló kivitel

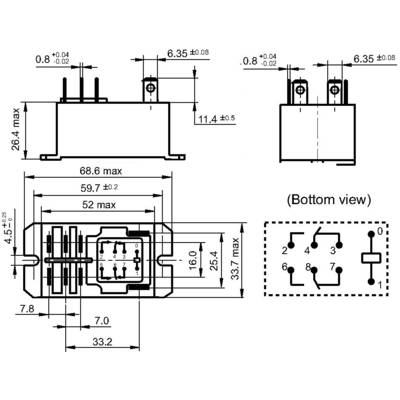

Egy elektromos alkatrész műszaki rajza, amely részletes méreteket és felső és alsó nézeteket tartalmaz. A csatlakozók és az elrendezés látható.

1/2

Hasonló kivitel

Termék típus

Dugaszrelé

Névleges feszültség tekercs

12 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

2 váltó

Kapcsolási feszültség (max.)

277 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

401 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (5425Ft / Darab)

5425Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Csatlakoztatás: 6,35 x 0,8 mm-es csatlakozódugók
Szerelés: peremes rögzítés

Termék típus: Dugaszrelé

Gyártói szám: HF92F-012D-2C21S

Névleges feszültség tekercs: 12 V/DC

Megszólalási feszültség (min.): 9 V/DC

Megszólalási feszültség (max.): 19.2 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 86 Ω

Érintkező típus: 2 váltó

Érintkezőanyag: AgSnO2

Kapcsolási feszültség (max.): 277 V/AC

Max. kapcsolási áram: 30 A

Kapcsolási teljesítmény (max.): 8310 VA

Csatlakozó: 6,3 mm-es laposérintkezős dugó

Élettartam (elektromos): 1 x 10⁵ kapcsolási ciklus

Élettartam (mechanikus): 5 x 10⁶kapcsolási ciklus

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 68.6 mm

Szélesség: 33.7 mm

Magasság: 26.4 mm

Méret: (H x Sz x Ma) 68.6 x 33.7 x 26.4 mm

Tartalom: 1 db

RoHS konform: Igen

Kivitel: Monostabil

Névleges feszültség: 12 V/DC

Kapcsolási teljesítmény: 8310 VA

Kapcsolási feszültség: 277 V/AC

Kapcsolóáram: 30 A

Feszítőszilárdság: (Tekercs érintkező) 4000 V/AC/ (nyitott érintkező) 1500 V/AC/ (az érintkező sorok között) 2000 V/AC

Típus: HF92F-012D-2C21S

Környezeti hőmérséklet: -40 - +85 °C

Dokumentumok és letöltések

Adatlap

Adatlap 507566 Teljesítmény relé 12 V/DC 2 váltó 30 A 277 V/AC 8310 VA, Hongfa HF92F-012D-2C21S

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 507566 Teljesítmény relé 12 V/DC 2 váltó 30 A 277 V/AC 8310 VA, Hongfa HF92F-012D-2C21S

Leírás

Nagyteljesítményű hálózati relé nagy átütési szilárdsággal, 8 mm/4 kV a tekercs és az érintkező rendszer között. Egyszerű szerelés a peremes rögzítés és a 6,4 x 0,8 mm-es gyorscsatlakozó révén.
Alkalmazási területek: Kompresszorok és szivattyúk motorvezérlése.
