Egy fekete relé alkatrész több fehér felirattal. Négy vékony fémtüske lóg ki alatta.

Egy fekete relé alkatrész több fehér felirattal. Négy vékony fémtüske lóg ki alatta.

Egy döntési fa diagramja útvonalakkal és valószínűségekkel, amely elágazásokat mutat a 20-as értéknél 787-tel, a 10-es értéknél 384-gyel és a 15,6-os értéknél 814-gyel.

A tervrajz egy 10,16 x 7,62 cm-es téglalap alakú rácsszerkezetet mutat, amelyen furat jelölések és feliratok találhatók a furatok és távolságok megjelölésére.

Műszaki rajz egy elektronikai alkatrészről a következő méretekkel: magasság 15,6 mm, szélesség 20 mm, mélység 10 mm. Lent érintkezőkkel rendelkezik.

Egy relé szimbóluma, bal oldalán egy tekerccsel és jobb oldalán egy kapcsolóval, amely a 'COM' és 'N.O.' között van összekötve.

1/5

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

24 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

110 V/DC

250 V/AC

Adatlap (PDF)

Panasonic

Szállítás: 10. 15. [Cs.]

92 db

Szám

db

Összesen (1090Ft / Darab)

1090Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Nyák relé

Gyártói szám: JQ1AB24F

Névleges feszültség tekercs: 24 V/DC

Megszólalási feszültség (min.): 18 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 2880 Ω

Érintkező típus: 1 záró

Érintkezőanyag: AgSnO2

Kapcsolási feszültség (max.): 110 V/DC
250 V/AC

Max. kapcsolási áram: 5 A

Kapcsolási teljesítmény (max.): 150 W
625 VA

Kúszóút távolság: 4 mm

Csatlakozó: Forrcsúcsok

Élettartam (mechanikus): 1 x 10⁷

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 20 mm

Szélesség: 10 mm

Magasság: 15.6 mm

Méret: (H x Sz x Ma) 20 x 10 x 15.6 mm

Tartalom: 1 db

Kivitel: monostabil

Névleges feszültség: 24 V

Kapcsolási teljesítmény: 625 VA

Kapcsolási feszültség: 110 V/DC/250 V/AC

Kapcsolóáram: 5 A

Típus: JQ1AB24F

Környezeti hőmérséklet: -40 - +85 °C

Dokumentumok és letöltések

Adatlap

Adatlap 504896 Teljesítmény relé 24 V 1 záró, 5 A 110 V/DC 250 V/AC 625 VA, Panasonic JQ1AB24F

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 504896 Teljesítmény relé 24 V 1 záró, 5 A 110 V/DC 250 V/AC 625 VA, Panasonic JQ1AB24F

Leírás

Kompakt, pólus nélküli teljesítményrelé nagy átütési szilárdsággal és kis teljesítményfelvétellel.
Felhasználási területek: háztartási készülékek, barna áruk, fehér áruk ipari- és automatizálástechnika.

Tudnivalók

Engedélyek: VDE, UL, CSA, TÜV, SEMKO.

Leírás

Kompakt, pólus nélküli teljesítményrelé nagy átütési szilárdsággal és kis teljesítményfelvétellel.
Felhasználási területek: háztartási készülékek, barna áruk, fehér áruk ipari- és automatizálástechnika.

Tudnivalók

Engedélyek: VDE, UL, CSA, TÜV, SEMKO.

Milyen típusú Nyák relék, dugaszrelék terméket keres?

További érdekes termékek

(^*Az árak nem tartalmazzák az ÁFA-t.)

teljesítmény relé 24 V/DC 1 váltó, 10 A 30 V/DC 250 V/AC 2500 VA/300 W, Panasonic JW1FSN24

teljesítmény relé 24 V/DC 1 váltó, 10 A 30 V/DC 250 V/AC 2500 VA/300 W, Panasonic JW1FSN24

Conrad Electronic

2990Ft^*

CB gépjárműrelé Panasonic CB1AP24

CB gépjárműrelé Panasonic CB1AP24

Conrad Electronic

2390Ft^*

Finder 40.52.9.024.0000 Nyák relé 24 V/DC 8 A 2 váltó 1 db Tray

Finder 40.52.9.024.0000 Nyák relé 24 V/DC 8 A 2 váltó 1 db Tray

Conrad Electronic

2990Ft^*

Relé, Tru Components 12VDC SRD-S-112DM

Relé, Tru Components 12VDC SRD-S-112DM

Conrad Electronic

985Ft^*

Hongfa HF115F/024-2ZS4A(610) Nyák relé 24 V/DC 8 A 2 váltó 1 db

Hongfa HF115F/024-2ZS4A(610) Nyák relé 24 V/DC 8 A 2 váltó 1 db

Conrad Electronic

1490Ft^*

Teljesítmény relé 12 V/DC 2 váltó, 5 A 30 V/DC 250 V/AC 1250 VA/150 W, Panasonic JW2SN12

Teljesítmény relé 12 V/DC 2 váltó, 5 A 30 V/DC 250 V/AC 1250 VA/150 W, Panasonic JW2SN12

Conrad Electronic

1890Ft^*

Dugaszolható-/nyák relé 24 V/DC 2 váltó, 8 A 250 V/AC 30 V/DC 2000 VA, Finder 40.52.9.024.0000

Dugaszolható-/nyák relé 24 V/DC 2 váltó, 8 A 250 V/AC 30 V/DC 2000 VA, Finder 40.52.9.024.0000

Conrad Electronic

1990Ft^*

Miniatűr teljesítmény relé 24 V/DC 1 váltó, 16 A 250 V DC/AC 2000 VA, Phoenix Contact REL-MR- 24DC/21HC

Miniatűr teljesítmény relé 24 V/DC 1 váltó, 16 A 250 V DC/AC 2000 VA, Phoenix Contact REL-MR- 24DC/21HC

Conrad Electronic

2290Ft^*

Nyák teljesítményrelé, RY211012 / 4-1393224-6

Nyák teljesítményrelé, RY211012 / 4-1393224-6

Conrad Electronic

1690Ft^*

AFE BRD-SS-124LM Nyák relé 24 V/DC 15 A 1 záró 1 db

AFE BRD-SS-124LM Nyák relé 24 V/DC 15 A 1 záró 1 db

Conrad Electronic

475Ft^*

Nyák relé 24 V/DC 10 A 2 váltó, Finder 40.62.9.024.0000

Nyák relé 24 V/DC 10 A 2 váltó, Finder 40.62.9.024.0000

Conrad Electronic

2890Ft^*

Finder 40.52.9.024.0001 Nyák relé 24 V/DC 8 A 2 váltó 1 db

Finder 40.52.9.024.0001 Nyák relé 24 V/DC 8 A 2 váltó 1 db

Conrad Electronic

2390Ft^*

Hongfa HF118F/024-1ZS1(136) Nyák relé 24 V/DC 8 A 1 váltó 1 db

Hongfa HF118F/024-1ZS1(136) Nyák relé 24 V/DC 8 A 1 váltó 1 db

Conrad Electronic

1190Ft^*

Miniatűr relé 24 V/DC 2 váltó 10 A 250 V/AC 10 A/250 V/AC, Finder 55.32.9.024.0040

Miniatűr relé 24 V/DC 2 váltó 10 A 250 V/AC 10 A/250 V/AC, Finder 55.32.9.024.0040

Conrad Electronic

3990Ft^*

Autó relé, 1Xát FRA2C-S2-DC12V

Autó relé, 1Xát FRA2C-S2-DC12V

Conrad Electronic

2790Ft^*

Ipari relé 3 váltó 10 A, Finder 60.13.9.024.0040

Ipari relé 3 váltó 10 A, Finder 60.13.9.024.0040

Conrad Electronic

5790Ft^*

Teljesítmény relé 12 V/DC 2 váltó 30 A 277 V/AC 8310 VA, Hongfa HF92F-012D-2C21S

Teljesítmény relé 12 V/DC 2 váltó 30 A 277 V/AC 8310 VA, Hongfa HF92F-012D-2C21S

Conrad Electronic

6890Ft^*

Keskeny dugasz-/nyák relé 24 V/DC 1 váltó, 6 A 24 V/DC/250 V/AC 1500 VA, Finder 34.51.7.024.0010

Keskeny dugasz-/nyák relé 24 V/DC 1 váltó, 6 A 24 V/DC/250 V/AC 1500 VA, Finder 34.51.7.024.0010

Conrad Electronic

2190Ft^*

Finder 40.61.9.024.4000 Nyák relé 24 V/DC 16 A 1 váltó 1 db

Finder 40.61.9.024.4000 Nyák relé 24 V/DC 16 A 1 váltó 1 db

Conrad Electronic

2190Ft^*

Relé, 12V 5A, Omron G2R-2

Relé, 12V 5A, Omron G2R-2

Conrad Electronic

1790Ft^*

Finder biztonsági relé, 24 V/DC, 400 V/AC 8A, 2 váltós, 50.12.9.024.5000

Finder biztonsági relé, 24 V/DC, 400 V/AC 8A, 2 váltós, 50.12.9.024.5000

Conrad Electronic

6090Ft^*

Takamisawa RY-24W-K Nyák relé 24 V/DC 1 A 2 váltó 1 db

Takamisawa RY-24W-K Nyák relé 24 V/DC 1 A 2 váltó 1 db

Conrad Electronic

1490Ft^*

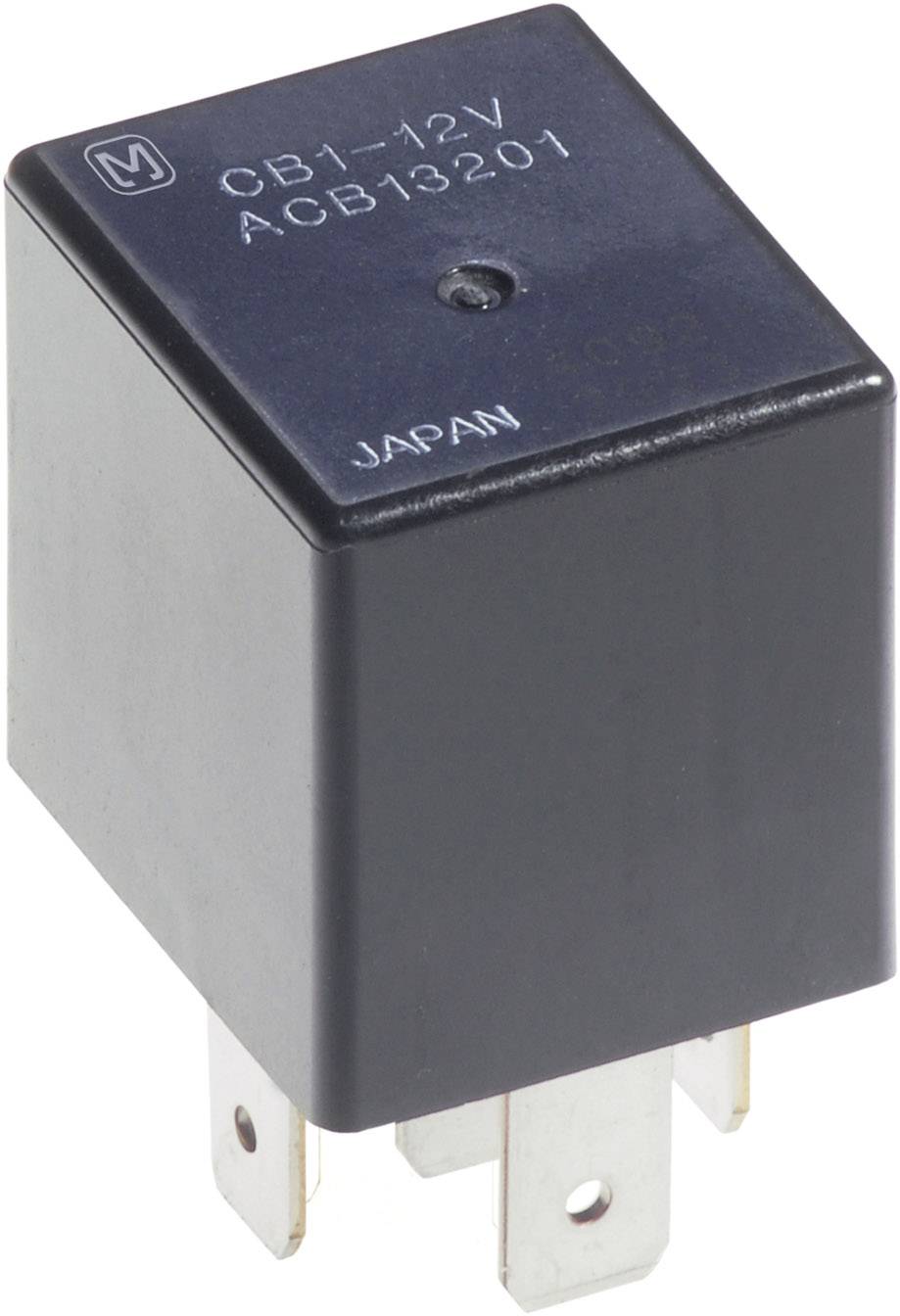

Autó relé, CB 1U 12V NO40A NC30A
