Teljesítményrelé, 16A 24V ALZ22F24 vásárlása

Egy 16A 250V feliratú elektromos relé, fekete házban, hat csatlakozóérintkezővel nyomtatott áramköri szereléshez.

Hasonló kivitel

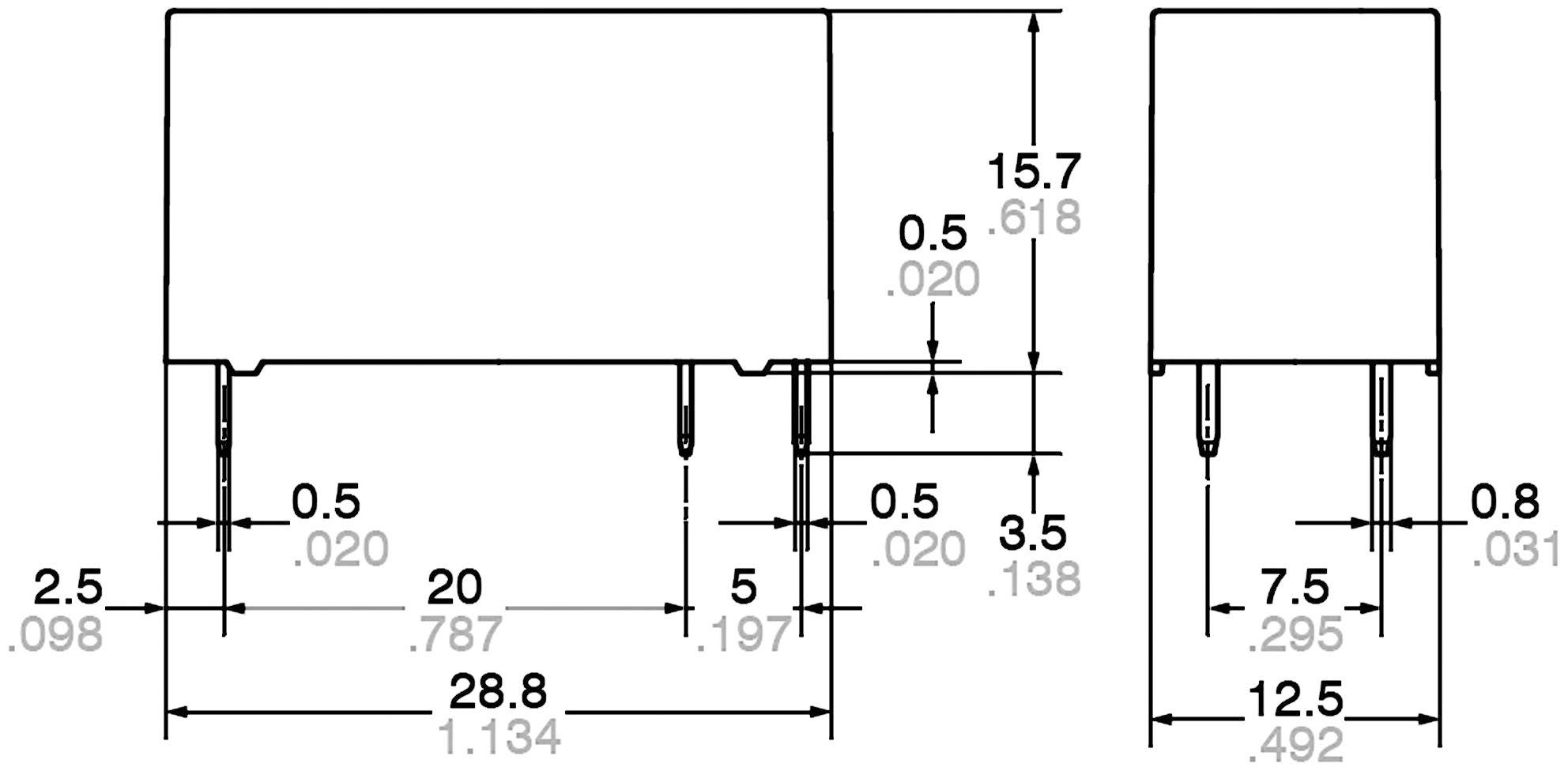

A diagram mutatja egy téglalap alakú alkatrész méreteit milliméterben és hüvelykben, beleértve a magasságot, szélességet és mélységet.

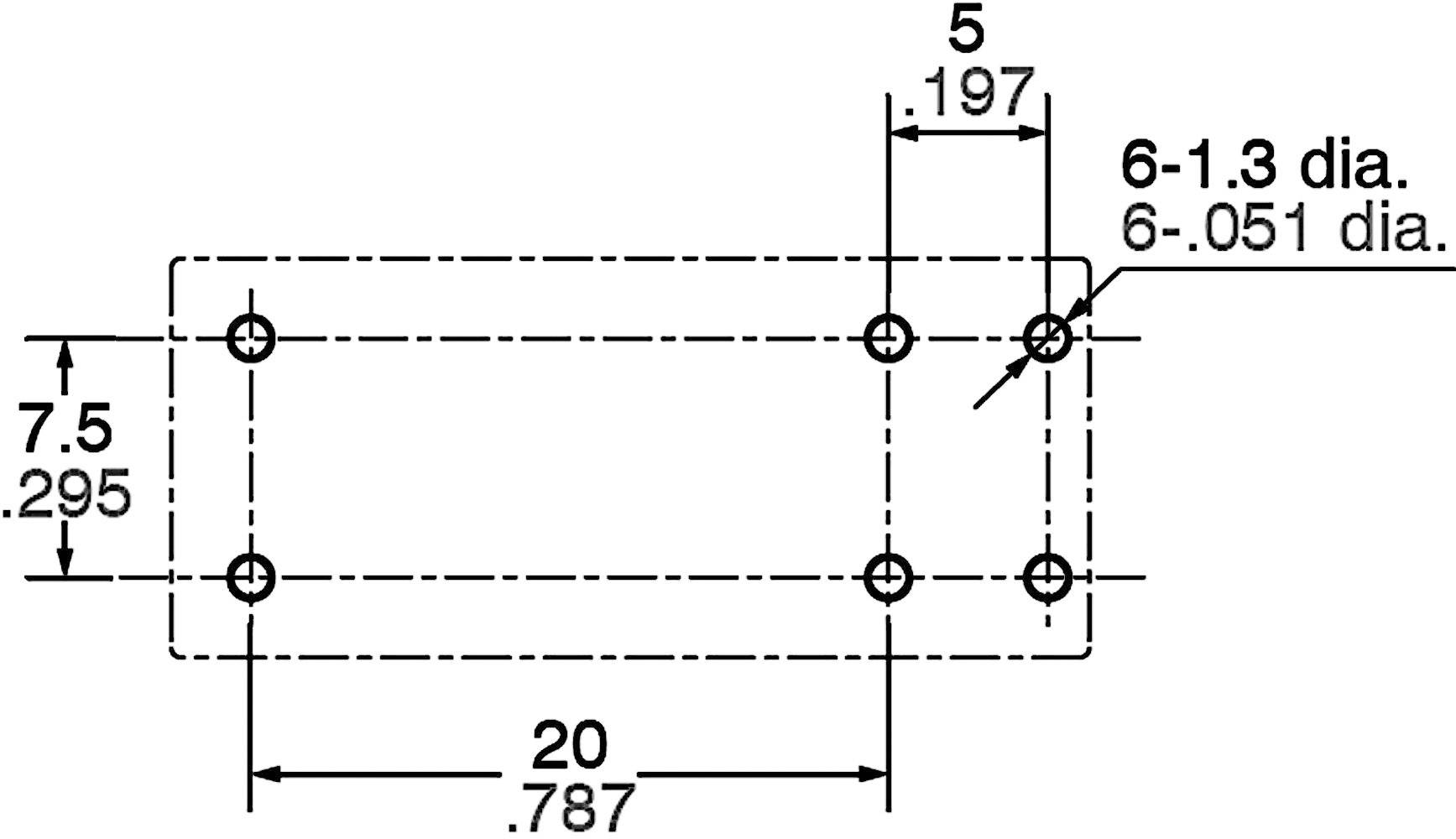

Műszaki rajz egy téglalap alakú alkatrészről milliméteres és inches méretekkel, amely bemutatja a rögzítőfuratok elhelyezkedését.

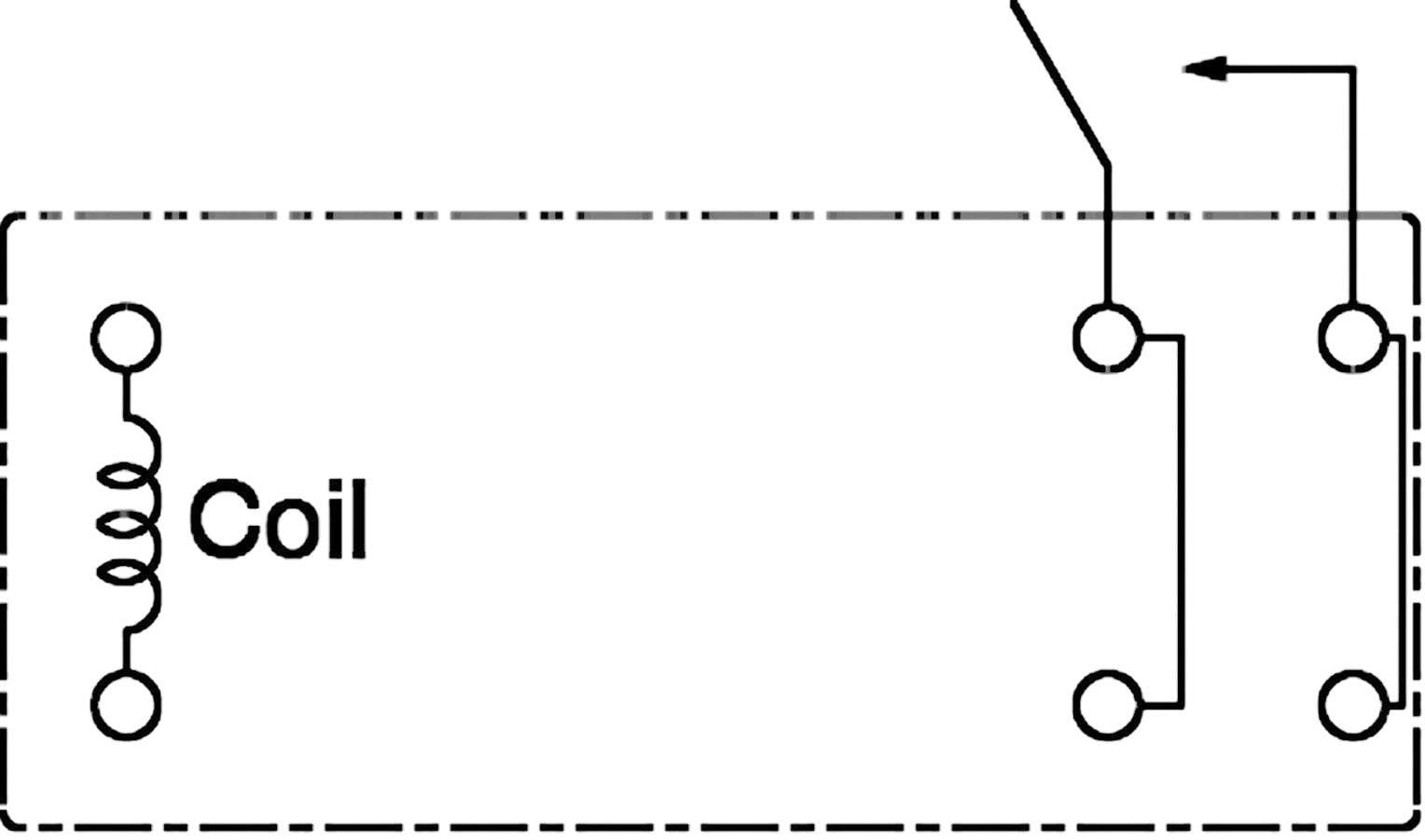

Relé kapcsolási rajz: Téglalap alakú doboz tekercs-szimbólummal a bal oldalán, jobb oldalán két közbeiktatott érintkező.

1/4

Hasonló kivitel

Termék típus

Nyák relé

Névleges feszültség tekercs

24 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

440 V/AC

Adatlap (PDF)

Hamarosan elérhető

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (2354Ft / Darab)

2354Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Nyák relé

Gyártói szám: ALZ22F24 = ALZ52F24

Névleges feszültség tekercs: 24 V/DC

Megszólalási feszültség (min.): 16.8 V/DC

Megszólalási feszültség (max.): 31.2 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 1440 Ω

Érintkező típus: 1 záró

Érintkezőanyag: AgSnO2

Kapcsolási feszültség (max.): 440 V/AC

Max. kapcsolási áram: 16 A

Kapcsolási teljesítmény (max.): 4000 VA

Kúszóút távolság: 10 mm

Csatlakozó: Forrcsúcsok

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +105 °C

Hossz: 28.8 mm

Szélesség: 12.5 mm

Magasság: 15.7 mm

Méret: (H x Sz x Ma) 28.8 x 12.5 x 15.7 mm

Tartalom: 1 db

Kivitel: Monostabil

Névleges feszültség: 24 V/DC

Kapcsolási teljesítmény: 4000 VA

Kapcsolási feszültség: 440 V/AC

Kapcsolóáram: 16 A

Típus: ALZ52F24

Környezeti hőmérséklet: -40 , +105 °C

Dokumentumok és letöltések

Adatlap

Adatlap 504849 Teljesítményrelé, 16A 24V ALZ22F24

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 504849 Teljesítményrelé, 16A 24V ALZ22F24

Leírás

Lapos teljesítmény relé nagy lökési feszültséggel és nagy lég- és kóboráram úttal kis teljesítmény felvét mellett.
Alkalmazás: háztartási gépek, szórakoztató elektronika, TV / kábeltévé, barna áruk, irodai berendezések, ipari és automatizálási technika területén.
