Teljesítményrelé Panasonic ALDP112 277 V/AC/30 V/DC, 1385 VA/150 W, 5 A, Monostabil, 12 V/DC, 1 záró vásárlása

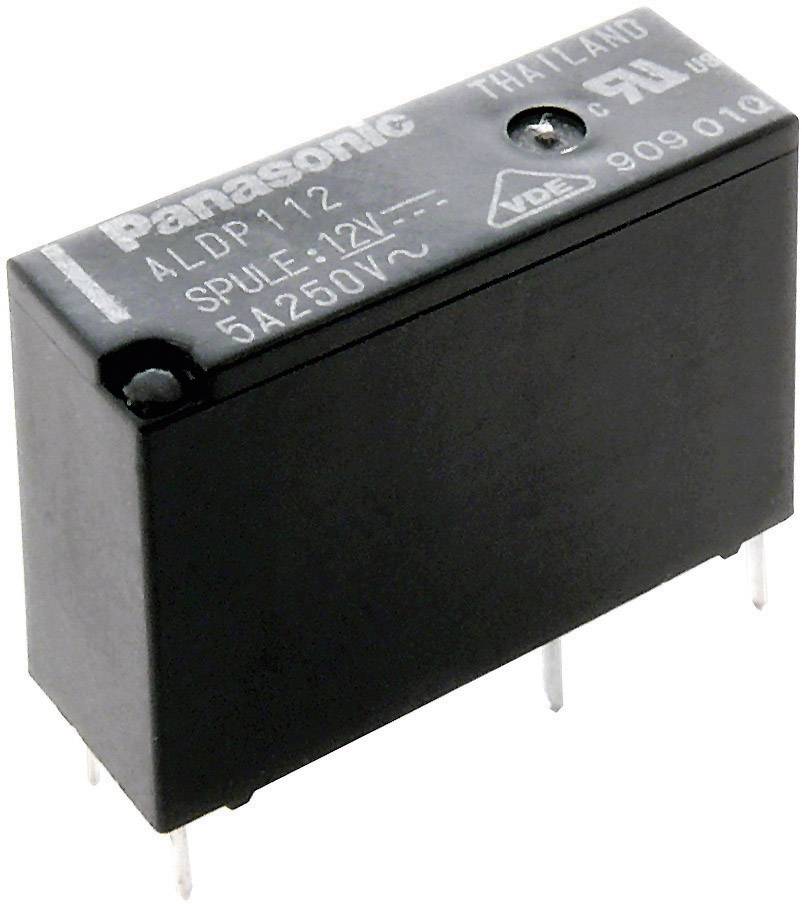

'ALDP112' Panasonic relé öt tűvel, 12V-os tekercs. Fekete téglalap alakú alkatrész, ráírva a műszaki specifikációk.

Műszaki rajz egy téglalap alakú alkatrészről milliméterben és hüvelykben megadott méretekkel. Elölnézet és oldalnézet, érintkezők pozíciója.

Műszaki rajz egy négyszögletes alkatrészről négy furattal. Méret: 11,5 x 4,7 cm. Furat átmérője: 0,43 cm.

Alulnézeti kapcsolási rajz. Egy tekercs szimbólumot és egy diagramot mutat 'COM' és 'NO' jelölésekkel, amelyek elektromos csatlakozásokat ábrázolnak.

1/4

Termék típus

Nyák relé

Névleges feszültség tekercs

12 V/DC

Vezérlés

monostabil, 1 tekercs

Érintkező típus

1 záró

Kapcsolási feszültség (max.)

30 V/DC

277 V/AC

Adatlap (PDF)

Szállítás: 10. 2. P.

34 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (602Ft / Darab)

602Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Műszaki adatok

Termék típus: Nyák relé

Gyártói szám: ALDP112

Névleges feszültség tekercs: 12 V/DC

Vezérlés: monostabil, 1 tekercs

Ellenállás (tekercs): 720 Ω

Érintkező típus: 1 záró

Érintkezőanyag: AgNi

Kapcsolási feszültség (max.): 30 V/DC
277 V/AC

Max. kapcsolási áram: 5 A

Kapcsolási teljesítmény (max.): 150 W
1385 VA

Kúszóút távolság: 6 mm

Csatlakozó: Forrcsúcsok

Élettartam (mechanikus): 5 x 10⁶

Hőmérséklet (min.): -40 °C

Hőmérséklet (max.): +85 °C

Hossz: 20.5 mm

Szélesség: 7.2 mm

Magasság: 15.3 mm

Méret: (H x Sz x Ma) 20.5 x 7.2 x 15.3 mm

Tartalom: 1 db

Kivitel: Monostabil

Névleges feszültség: 12 V/DC

Kapcsolási teljesítmény: 1385 VA/150 W

Kapcsolási feszültség: 277 V/AC/30 V/DC

Kapcsolóáram: max. 5 A

Típus: ALDP112

Környezeti hőmérséklet: -40 , +85 °C

Dokumentumok és letöltések

Adatlap

Adatlap 505384 Teljesítményrelé Panasonic ALDP112 277 V/AC/30 V/DC, 1385 VA/150 W, 5 A, Monostabil, 12 V/DC, 1 záró

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 505384 Teljesítményrelé Panasonic ALDP112 277 V/AC/30 V/DC, 1385 VA/150 W, 5 A, Monostabil, 12 V/DC, 1 záró

Leírás

Keskeny teljesítmény relé (csak 7 mm vastag) nagy, max. 10 kV-os lökési feszültséggel a tekercsek és kontaktusok között.
Alkalmazás: háztartási készülékek, barna áruk, irodai berendezések, ipari- és automatizációs technika területén.
