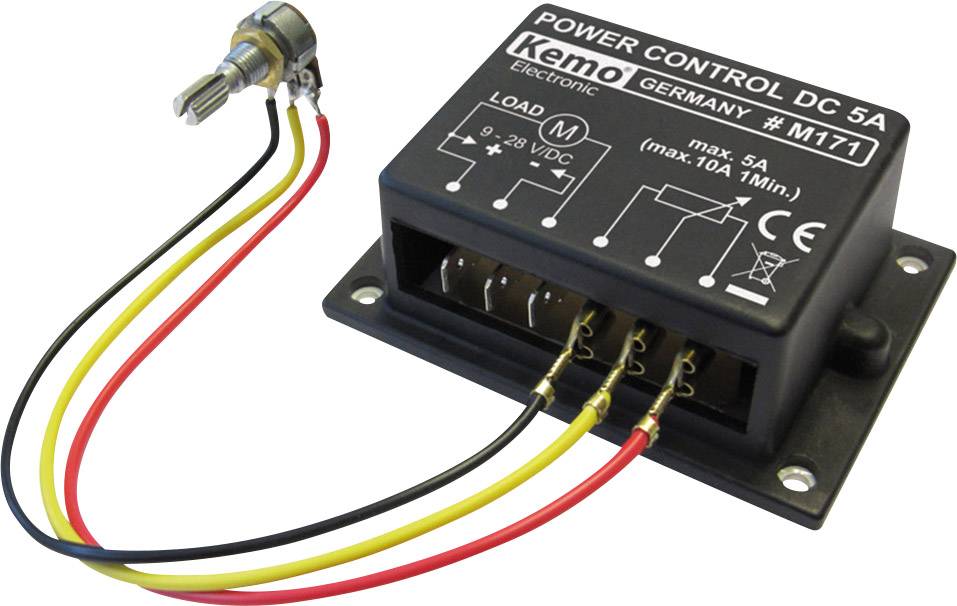

'Áramvezérlő egység DC 5A', fekete ház, több kábeles csatlakozással. Alkalmas egyenáramú 4,8-28 V DC feszültséghez, max. terhelés 5A.

Hasonló kivitel

'Áramvezérlő egység DC 5A', fekete ház, több kábeles csatlakozással. Alkalmas egyenáramú 4,8-28 V DC feszültséghez, max. terhelés 5A.

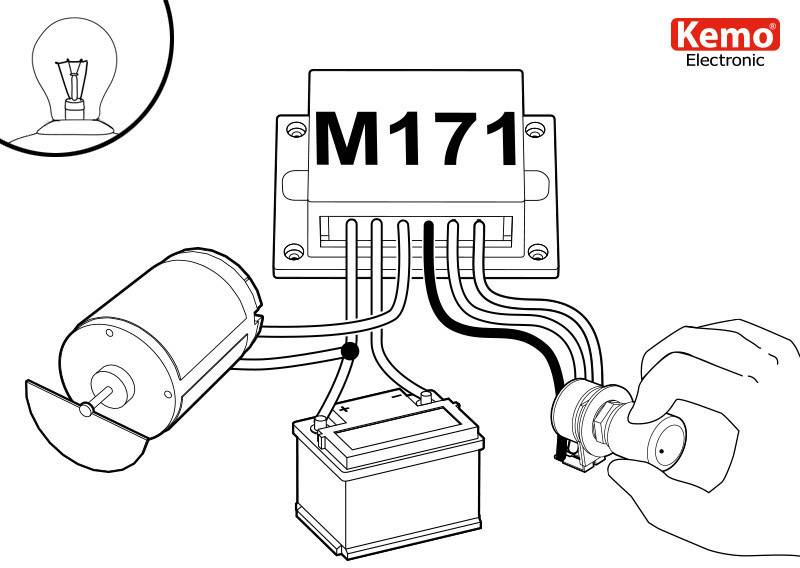

Egy kapcsolóvezérlés kapcsolási rajza bemutatja, hogyan van egy elektronikai modul (M171) a motorral, akkumulátorral és lámpával összekötve.

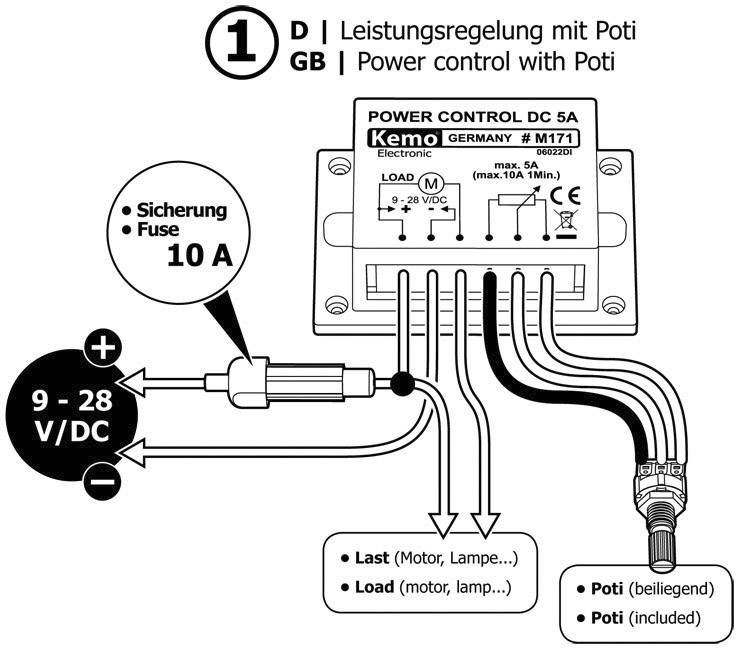

'Egy DC 5A teljesítményvezérlő blokkvázlata potenciométerrel. Csatlakozás 9-28 V/DC feszültséghez. 10 A-es biztosíték. Kapcsolatok a terheléshez és a potenciométerhez.'

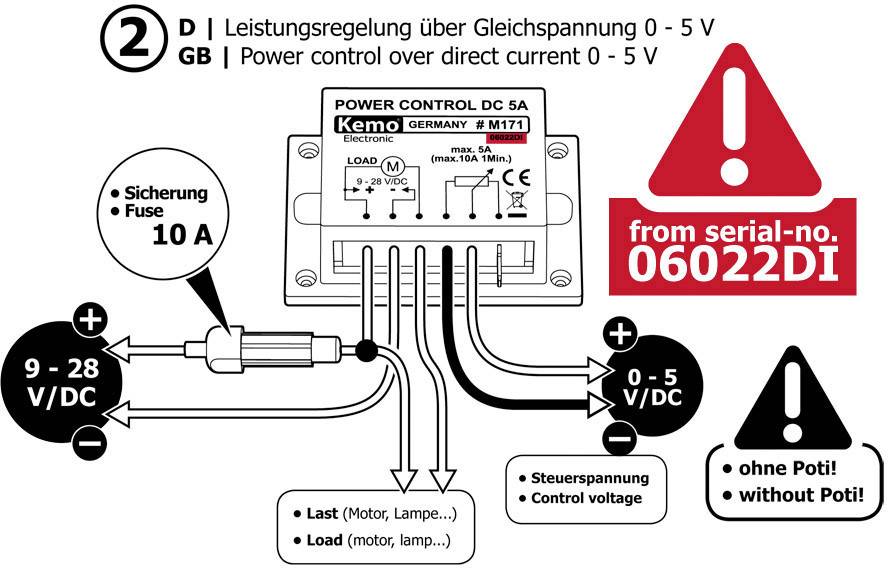

Egy 5A-es egyenáramú teljesítményvezérlés diagramja csatlakozási részletekkel, biztosítékkal és figyelmeztető jelzésekkel. Feszültségszimbólumok és sorozatszám feltüntetve.

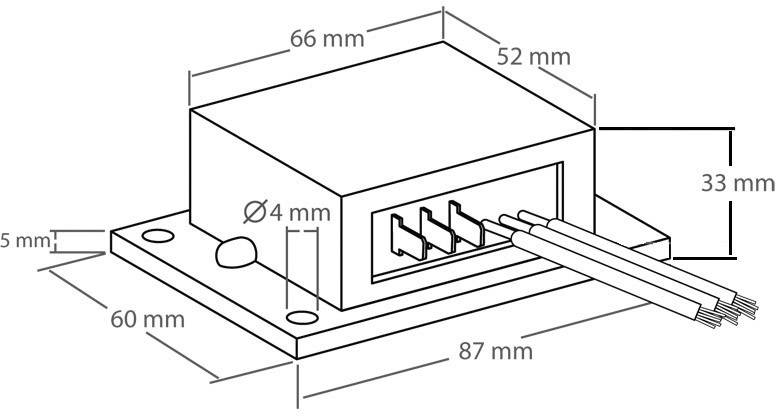

Egy elektronikai komponens diagramja méretekkel: 87 mm hosszúság, 60 mm szélesség, 33 mm magasság. Csatlakozókábelek és rögzítőfuratok láthatók.

1/5

Hasonló kivitel

Kemo

Szállítás: 10. 2. P.

119 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

db

Összesen (9441Ft / Darab)

9441Ft

ÁFA nélkül

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

Teljesítményszabályozó, 9 - 28 V/DC

Műszaki adatok

Szabályozási tartomány: 5 - 95 %
Áram terhelhetőség: 5 vagy 10 A (ha a modul egy hűtőlapra van csavarozva)
Szabályozási mód: PWM impulzus szélesség vezérlés, 10 - 20 kHz közötti frekvenciával
Potenciométer, 4,7 k Ω

Üzemi feszültség: 9 - 28 V/DC

Termék típus: Teljesítményszabályozó

Áramfelvét: 5 vagy 10 A

Üzemi feszültség: 9 V/DC
12 V/DC
24 V/DC

Kivitel: Modul

Méret: (H x Sz x Ma) 87 x 60 x 33 mm

Súly: 0.2 kg

Szélesség: 60 mm

Magasság: 33 mm

Hossz: 87 mm

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 191273 Teljesítményszabályozó modul, 9 - 28 V/DC KEMO M171

Megfelelőségi nyilatkozat

Deutsch (Deutschland)

Megfelelőségi nyilatkozat 191273 Teljesítményszabályozó modul, 9 - 28 V/DC KEMO M171

Leírás

Teljesítményszabályozó egyenfeszültségű terhek szabályozásához, pl. egyenáramú motor, izzó, fűtés, LED előtét ellenállással stb. Az alkalmazott PWM impulzus szélesség vezérlés által kis fordulatszámú motorok is jól futnak.
