Teltonika TELTONIKA EBD070 Calyx 5G Red Cap Hálózati modul
EAN:
Gyártól szám:
Rendelési szám:
1 db
Szám
Összesen (67 709 Ft / Darab)
67 709 Ft
ÁFA nélkül
Már csak 1 db érhető el

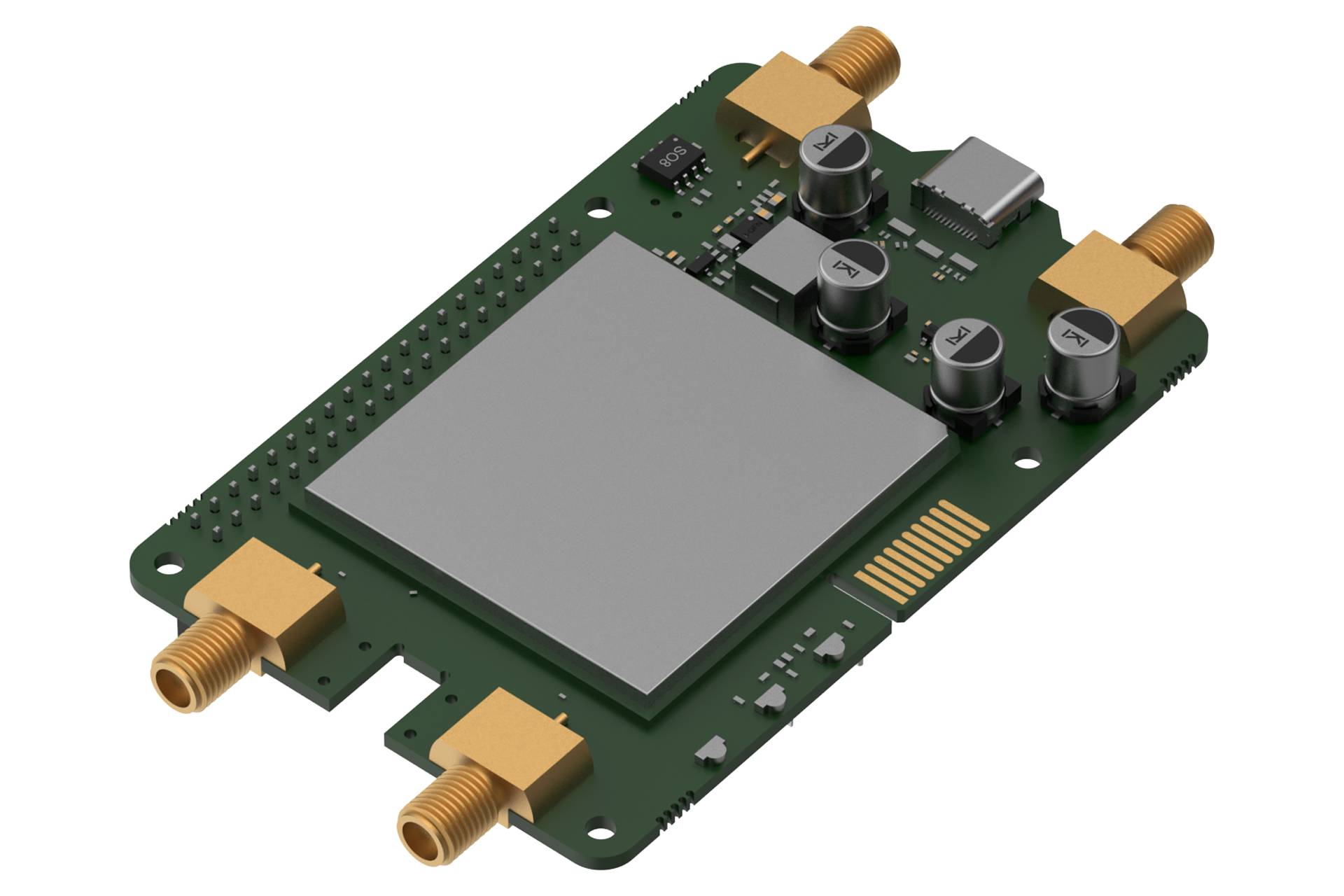

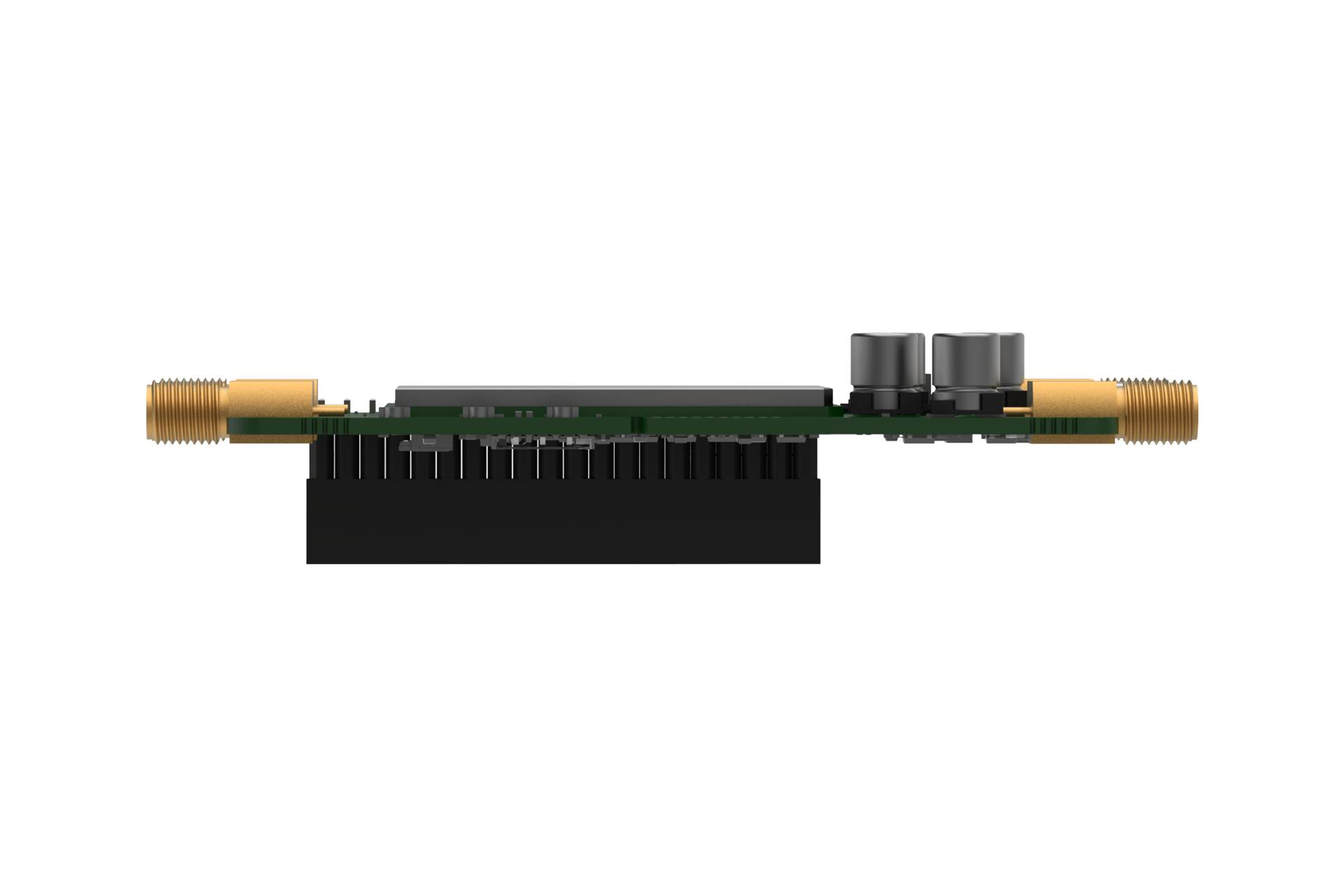

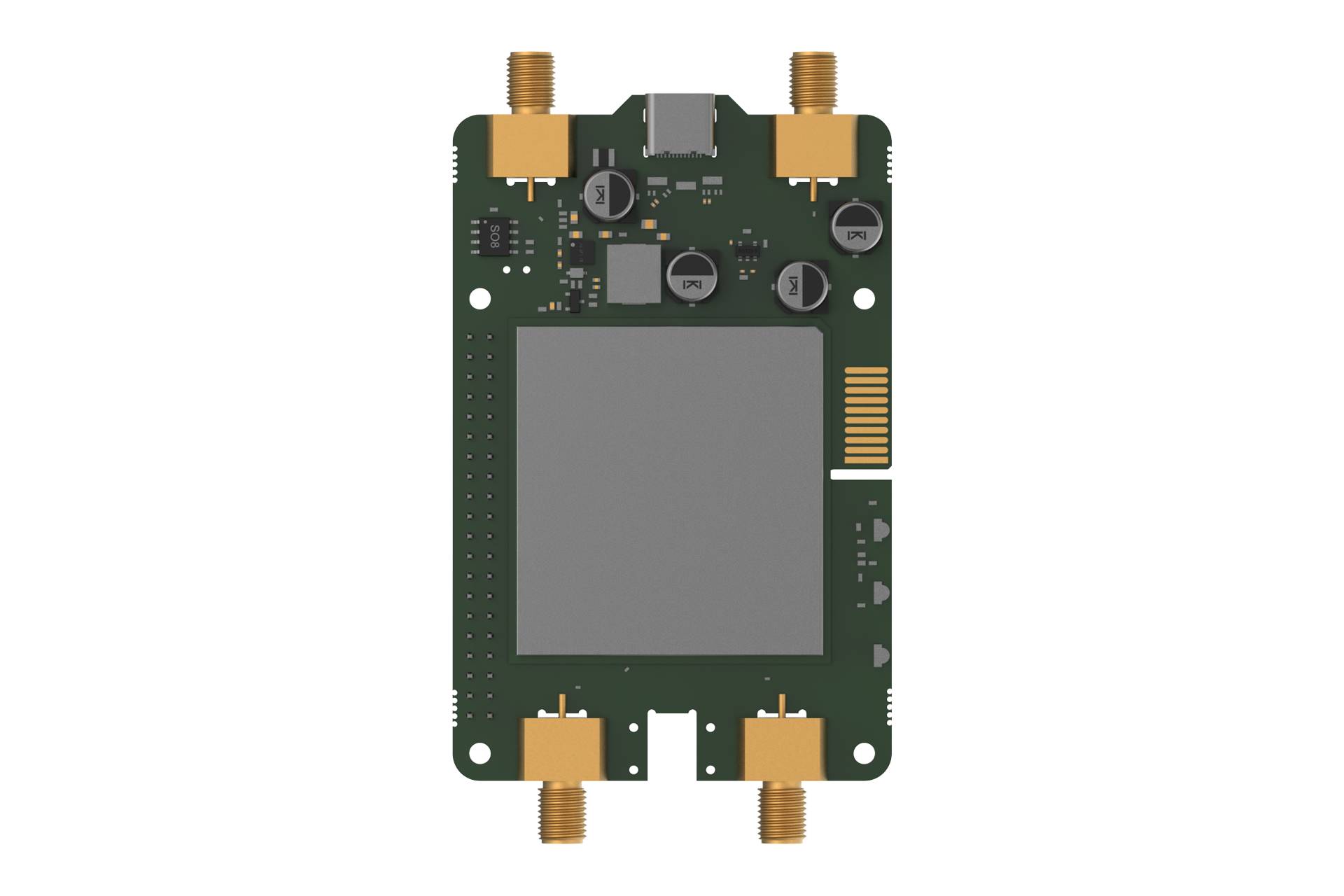

Teltonika Calyx 5G piros sapka / EBD070 hálózati modul zöld
Főbb jellemzők
- Hálózati modul
- Raspberry Pi Raspberry Pi 5
- Zöld
Műszaki adatok
- Terméktípus: Hálózati modul
- Termék típus
Hálózati modul
- Gyártói szám
TELTONIKA EBD070 Calyx 5G Red Cap
- Szélesség
56 mm
- Magasság
23.1 mm
- Mélység
95.5 mm
- Súly
57 g
- Gyártói szín
Zöld
- Bemeneti feszültség
5 V
- Alkalmas
Raspberry Pi 5
- Alkalmas
Raspberry Pi
- UKCA
Igen
- Üzemi hőmérséklettartomány (T-T)
-40 - 75 °C
- USB szükséges
Igen
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3798852 Teltonika TELTONIKA EBD070 Calyx 5G Red Cap Hálózati modul
Leírás

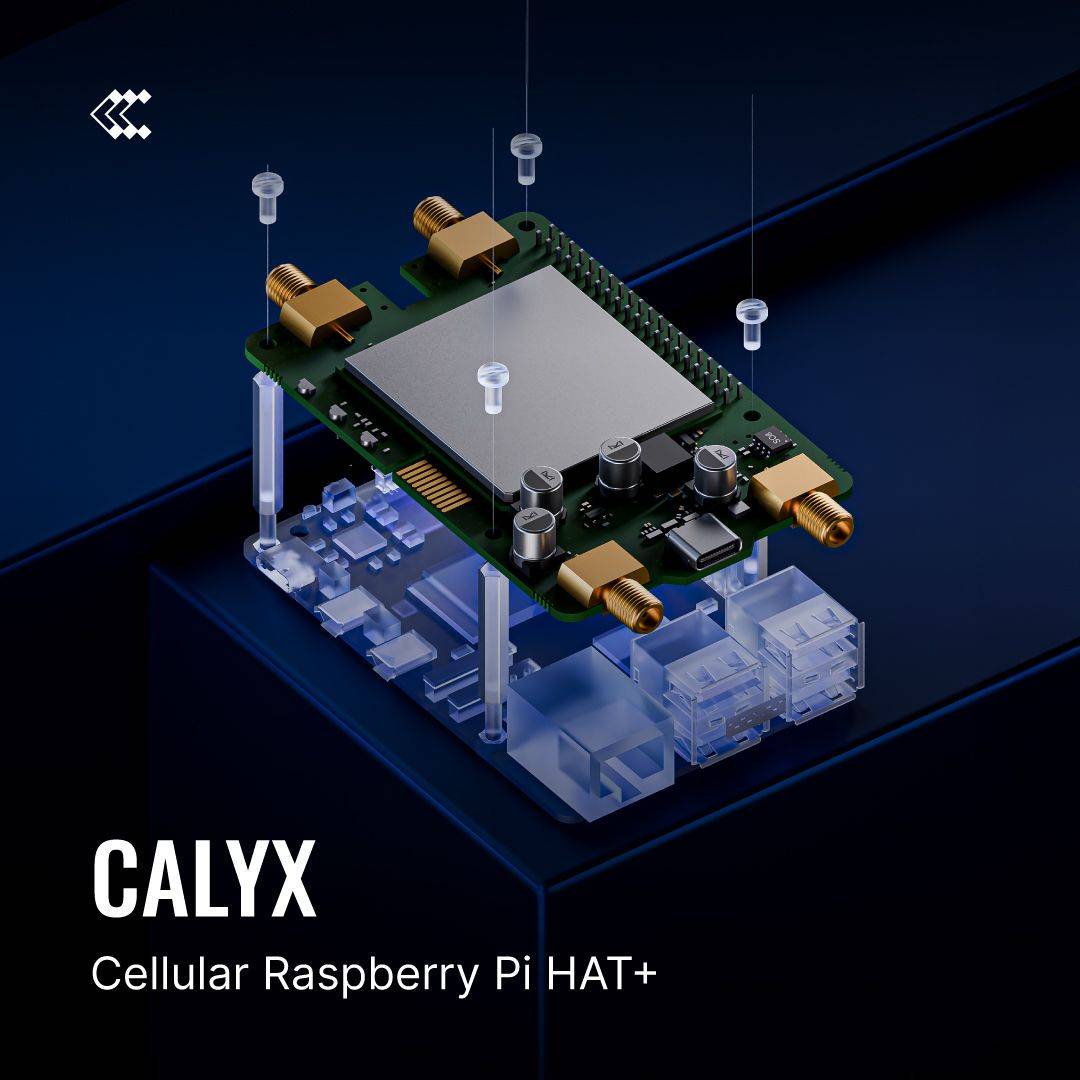

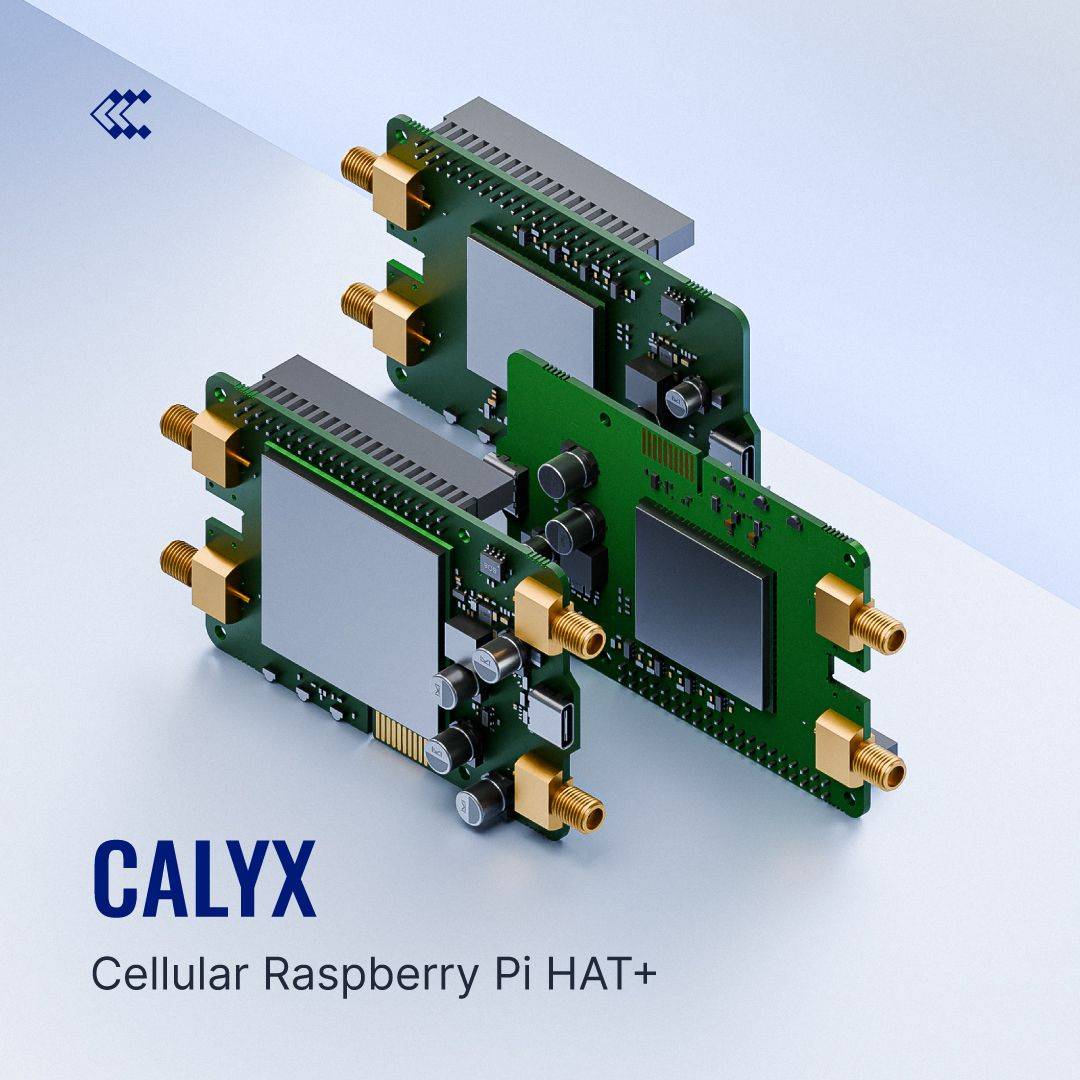

5G mobilkommunikáció beágyazott rendszerekhez és ipari projektekhez< /b> A< b> Teltonika Calyx 5G RedCap / EBD070< /b> iparilag alkalmas< b> Cellular Raspberry Pi HAT+< /b> , olyan eszközök, mint a Raspberry Pi 4 vagy 5< b> 5G 6 GHz alatti kapcsolat< /b> kiterjesztett. Akár< b> 223 Mbit/s letöltés< /b> és< b> 123 Mbit/s feltöltés< /b> A Calyx 5G egy nagy teljesítményű, energiahatékony és jövőbiztos mobil csatlakozási megoldást kínál az igényes beágyazott, IoT és M2M projektekhez. Professzionális IoT és M2M alkalmazásokhoz készült< /b> Az 5G-HAT+ ipari környezetben való használatra készült. Alkalmas< b> Edge computing< /b> ,< b> Okos mérés< /b> , telemetria,< b> Távoli karbantartás< /b> valamint mobil rendszerek, mint például mérőtokok, átjárók vagy vezérlők, amelyeknek vezetékes hálózati infrastruktúra nélkül kell működniük. A Calyx 5G RedCap főbb jellemzői:< /b>< br />< br /> – 5G RedCap Sub-6 GHz (SA) – akár 223 Mbit/s letöltés / 123 Mbit/s feltöltés< br /> – 4G LTE Cat 4 tartalék a maximális hálózati lefedettség érdekében< br /> – Raspberry Pi HAT+ formátum (Pi 4 és Pi 5 készülékekhez)< br /> – GPIO modem vezérlés (ébresztés / visszaállítás / kezelés Pi pineken keresztül)< br /> – Opcionális PCM audio támogatás< br /> – Ipari használatra alkalmas, −40 °C és +75 °C közötti hőmérséklet-tartományban< br /> – Kompakt kialakítás OEM és sorozatgyártású integrációkhoz< br /> – Kiterjedt nemzetközi tanúsítványok (CE, FCC, UKCA, RCM, EAC és még sok más)< b> Zökkenőmentes integráció Raspberry Pi környezetekbe< /b> A Calyx 5G RedCap-et közvetlenül a ...-ra kell felvinni.< b> 40 tűs GPIO fejléc< /b> Raspberry Pi-hez csatlakoztatva. A< b> GPIO modem vezérlés< /b> Lehetővé teszi az ébresztési, visszaállítási és kezelési funkciókat közvetlenül a Pi-n keresztül. A tápellátás biztosítható a GPIO csatlakozókon vagy alternatívaként a< b> USB-C port< /b> történik. Ez lehetővé teszi kompakt, önálló rendszerek létrehozását további modemek vagy adapterek nélkül. Műszaki adatok (részlet az EBD070-ből)< /b> Mobil kommunikációs technológia
Mobil modul:< /b> 5G Sub-6GHz RedCap (SA), 4G LTE Cat 4
5G adatátviteli sebességek:< /b> akár 223 Mbit/s letöltés, 123 Mbit/s feltöltés
4G adatátviteli sebességek:< /b> akár 195 Mbit/s letöltés, 105 Mbit/s feltöltés
3GPP kiadás:< /b> 17. kiadás
Interfészek és formatényező< /b>
Raspberry Pi HAT+ formátum (Raspberry Pi 4 és Raspberry Pi 5 készülékekhez)
Közvetlenül a 40 tűs GPIO fejlécre szerelhető
GPIO modem vezérlés (ébresztés, visszaállítás, állapot)
Tápellátás GPIO-n vagy USB-C-n (5V DC) keresztül
1 × Nano-SIM foglalat (4FF)
Antennacsatlakozók: 2 × SMA
Környezet és robusztusság< /b>< b> Üzemi hőmérséklet:< /b> -40 °C és +75 °C között
Ipari alkalmazásokban való folyamatos használatra tervezve
Tanúsítványok és szabványok< /b>< b> Szabályozó:< /b> CE, UKCA, EAC, UCRF, FCC, ISED (IC), RCM, CB, WEEE
EMC:< /b> EN 55032, EN 55035, EN 61000-3-2/-3-3, EN 301 489-1/-17/-19/-52
RF:< /b> EN 301 908-1, EN 301 908-13, EN 301 908-25
Tipikus alkalmazási területek< /b>
IoT átjárók és edge számítógépek Raspberry Pi-vel
Ipari távfelügyelet és telemetria
Okos mérés, környezetvédelmi és energetikai alkalmazások
M2M kommunikáció mobil vagy távoli létesítményekben
Prototípus- és OEM-projektek 5G-kapcsolattal
Támogatói megjegyzés:< /b>< br /> A Teltonika Networks jellemzően nem kínál közvetlen végfelhasználói támogatást. Műszaki tanácsadást, támogatást a hálózati üzemeltető kiválasztásában, az antenna tervezésében és konfigurálásában hivatalos értékesítési partnereken keresztül biztosítunk. Professzionális projektek esetén ajánlott a tervezést és az üzembe helyezést egy ilyen partnerrel közösen elvégezni. Gyakran Ismételt Kérdések (GYIK) Mi az a Teltonika Calyx 5G RedCap / EBD070? Egy 5G RedCap mobilhálózati modul Raspberry Pi HAT+ formátumban, amely 5G és LTE csatlakozással bővíti a Raspberry Pi 4 és 5 készülékeket IoT és M2M alkalmazásokhoz. A modul támogatja az igazi 5G-t? Igen Ez egy 5G Sub-6 GHz-es SA modul, amely kompatibilis a 3GPP Release 17 (RedCap) szabvánnyal, IoT és ipari alkalmazásokhoz optimalizálva. Van alternatíva a 4G-re? Igen Az 5G RedCap mellett a Calyx 5G RedCap / EBD070 támogatja a 4G LTE Cat 4 szabványt is, amely tartalék opció az 5G lefedettség nélküli régiókban vagy forgatókönyvekben. Melyik Raspberry Pi modellekkel kompatibilis a modul? A HAT+-t úgy tervezték, hogy közvetlenül Raspberry Pi 4 és Raspberry Pi 5 készülékekre szerelhető legyen, amelyek 40 tűs GPIO fejléccel rendelkeznek. Alkalmas a Calyx 5G RedCap ipari használatra? Igen A HAT+ -40 °C és +75 °C közötti üzemi hőmérséklet-tartományra lett tervezve, és számos nemzetközi tanúsítvánnyal rendelkezik professzionális használatra. Hogyan kap áramot a modul? A tápellátás a Raspberry Pi GPIO csatlakozóin vagy az 5 V egyenáramú USB-C porton keresztül biztosítható – az integrációs forgatókönyvtől függően. Bizalom és szolgáltatás
Ipari minőségű kivitel (−40 °C és +75 °C között)
Kiterjedt nemzetközi jóváhagyások és EMC-tanúsítványok
Ideális professzionális IoT, Edge és M2M megoldásokhoz Raspberry Pi-vel
Jövőálló 5G RedCap technológia LTE tartalék technológiával
Egy közlemény:< /b> A tervezéshez, a hálózatüzemeltető kiválasztásához és az integrációhoz ajánlott egy hivatalos Teltonika partnerrel együttműködni a Calyx 5G RedCap / EBD070 lehetőségeinek teljes kihasználása érdekében.
