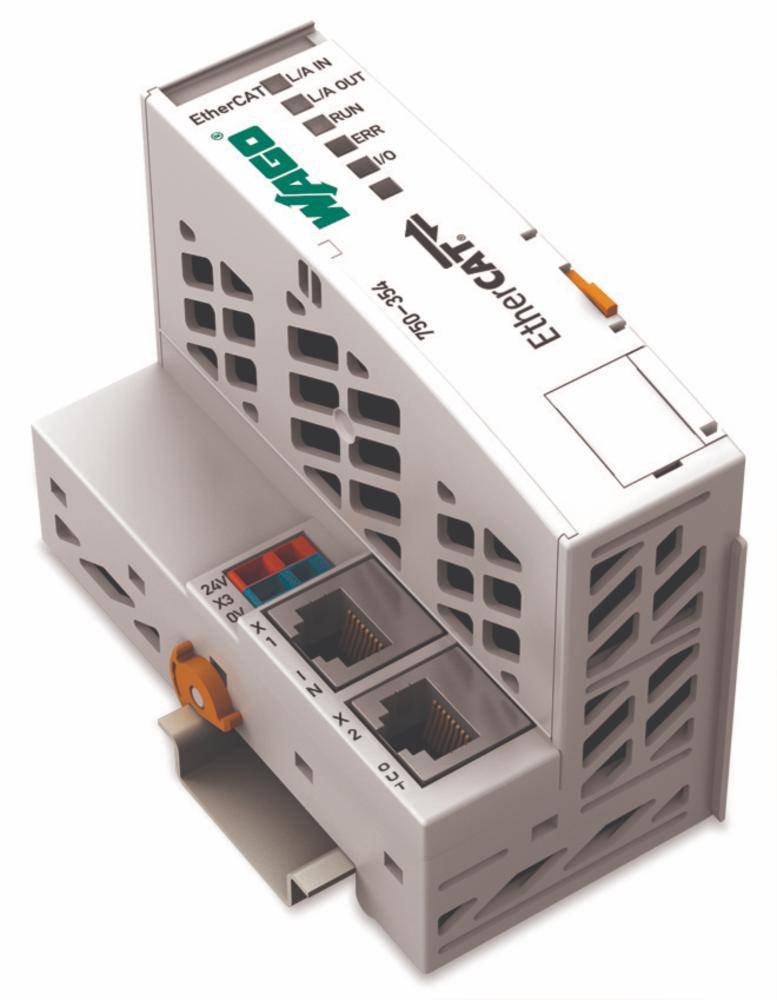

Terepi csatoló EtherCAT, WAGO 750-354
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
1 db
Szám
Összesen (92 906 Ft / Darab)
103 141,73 Ft
-10 %
92 906 Ft
ÁFA nélkül
Már csak 1 db érhető el
Műszaki adatok
- Szín: világosszürke
- Keresztmetszet: 0,08 - 1,5 mm²
- AWG: 28 - 14
- Csatlakozás: CAGE CLAMP®
- Csupaszolási hossz: 5 - 6 mm
- Belső áramfelvétel: 300 mA
- Átviteli sebesség: 100 Mbps
- Szerelési mód: TS 35
- Üzemi hőmérséklet: 0 ... +55 °C
- Termék típus
SPS mező musz csatoló
- Csatlakozók
EtherCat
RJ 45
- Gyártói szám
FC EtherCAT
- Bemenetek száma (max.)
64
- Kimenetek száma (max.)
64
- Üzemi feszültség
24 V/DC
- Magasság
65 mm
- Hossz
100 mm
- Szélesség
51 mm
- Max. környezeti hőmérséklet
+55 °C
- Környezeti hőmérséklet (min.)
0 °C
IP20
- Méret
(H x Sz x Ma) 100 x 51 x 65 mm
- Kijelző
Nem
- Gyártói szám
750-354
- Átviteli ráta
100 MBit/s
- Súly
152 g
- Gyártói szín
Élénk szürke
- Szerelési mód
Kalapsínes
49.5
96.8 mm
71.9 mm
FALSE
FALSE
0
0
0
0
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
TRUE
Spring clamp connection
TRUE
ATEX gas-ex-protection, Cat. 3G
ATEX dust-ex-protection, Cat. 3D
FALSE
FALSE
IP20
FALSE
FALSE
0
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
FALSE
- UKCA
nem jellemző
Dokumentumok és letöltések
Adatlap
Adatlap 191521 Terepi csatoló EtherCAT, WAGO 750-354
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 191521 Terepi csatoló EtherCAT, WAGO 750-354
Leírás
Az EtherCAT terepibusz csatoló a moduláris WAGO I/O rendszert csatlakoztatja az EtherCAT-hez.
A terepibusz csatoló felismeri az összes csatlakoztatott I/O modult és létrehozza a helyi folyamatképet (process image). Ez a folyamatkép (process image) állhat analóg (word-ös rendezésű adatokat továbbító) és digitális (bit-es rendezésű adatokat továbbító) modulok vegyes elrendezéséből is.
A felső EtherCAT interfész köti össze a csatolót a hálózattal. Az alsó RJ-45 aljzat ugyanahhoz a vonalhoz további EtherCAT eszközöket csatlakoztathat.
Az EtherCAT* (Ethernet Control Automation Technology - Ethernet vezérlő automatizálási technológia) egy olyan valós idejű ETHERNET megoldás, amit ipari automatizálási alkalmazásokhoz terveztek. Nagy teljesítmény, rugalmas topológia és egyszerű konfigurálás jellemzi. Az EtherCAT-tel a költségigényes ETHERNET csillag topológiát egy egyszerű vonalas, vagy elágazó (tree) szerkezettel lehet helyettesíteni.
A terepibusz csatoló felismeri az összes csatlakoztatott I/O modult és létrehozza a helyi folyamatképet (process image). Ez a folyamatkép (process image) állhat analóg (word-ös rendezésű adatokat továbbító) és digitális (bit-es rendezésű adatokat továbbító) modulok vegyes elrendezéséből is.
A felső EtherCAT interfész köti össze a csatolót a hálózattal. Az alsó RJ-45 aljzat ugyanahhoz a vonalhoz további EtherCAT eszközöket csatlakoztathat.
Az EtherCAT* (Ethernet Control Automation Technology - Ethernet vezérlő automatizálási technológia) egy olyan valós idejű ETHERNET megoldás, amit ipari automatizálási alkalmazásokhoz terveztek. Nagy teljesítmény, rugalmas topológia és egyszerű konfigurálás jellemzi. Az EtherCAT-tel a költségigényes ETHERNET csillag topológiát egy egyszerű vonalas, vagy elágazó (tree) szerkezettel lehet helyettesíteni.
