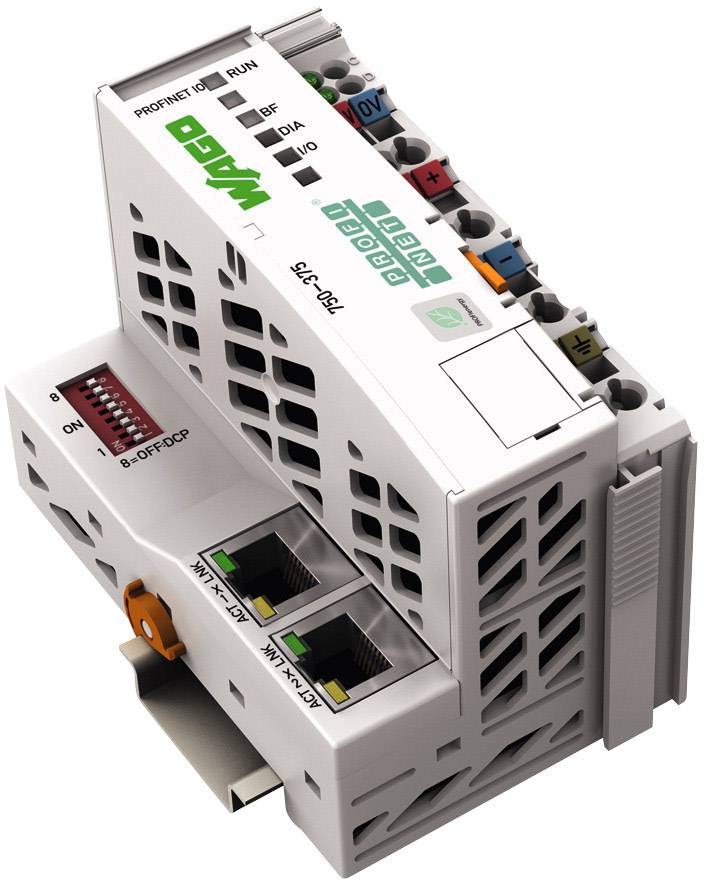

Terepi csatoló PROFINET IO; 3. generáció, WAGO 750-375
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
9 db
Szám
Összesen (115 740 Ft / Darab)
115 740 Ft
ÁFA nélkül
Már csak 9 db érhető el
Műszaki adatok
- Termék típus
SPS mező musz csatoló
- Csatlakozók
Profinet
RJ 45
RJ 45
- Gyártói szám
FC PROFINET G3
- Analóg bemenetek száma (max.)
64
- Kimenetek száma (max.)
256
- Üzemi feszültség
24 V/DC
- Magasság
71.9 mm
- Hossz
100 mm
- Szélesség
61.5 mm
- Max. környezeti hőmérséklet
55 °C
- Környezeti hőmérséklet (min.)
0 °C
IP20
- Méret
(H x Sz x Ma) 100 x 61.5 x 71.9 mm
- Kijelző
Nem
- Gyártói szám
750-375
- Átviteli ráta
10 / 100 MBit/s
- Súly
107.8 g
- Gyártói szín
Élénk szürke
- Szerelési mód
Kalapsínes
- Sorozat
G3
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 1924080 Terepi csatoló PROFINET IO; 3. generáció, WAGO 750-375
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1924080 Terepi csatoló PROFINET IO; 3. generáció, WAGO 750-375
Leírás
A belső elektronikai tápellátást általában a terepibusz-csatolóba táplálják. A terepi betáplálás galvanikusan le van választva, vagy a buszcsatoló tápmodulján keresztül, vagy egy külön potenciáltápmodulon keresztül. Az elválasztás lehetővé teszi az érzékelők és aktuátorok külön táplálását. Az I/O modulok reteszelése automatikusan a tápfeszültségek továbbításához vezet (5 V DC rendszertáplálás az adatérintkezőkön és a terepi tápellátás az opcionálisan elérhető tápérintkezőkön keresztül). A diagnosztikával ellátott tápmodulok a tápellátás felügyeletét is lehetővé teszik. Ez rugalmas, felhasználó-specifikus ellátási struktúrát biztosít egy állomás számára. Az elektronika tápellátása egy maximális értékre korlátozódik. Ez az érték a használt terepi busz csatolótól függ. Ha az összes I/O modul belső áramfelvételének összege meghaladja ezt az értéket, további tápegység modulra van szükség. Hasonlóképpen, a terepi tápellátás nem haladhatja meg a 10 A-t. A különböző potenciális ellátási modulok azonban új ellátást, potenciális csoportok kialakítását
és ezáltal vészleállítási koncepciók megvalósítását teszik lehetővé. Reakciómentesség a biztonsággal kapcsolatos.
Alkalmazás:
A szelepmozgatók egész csoportjainak egyszerű és költséghatékony központi és biztonságos kikapcsolása érdekében a szelepmozgató tápellátása biztonsági kapcsolókészülékkel lekapcsolható. Ez megtehető minden egyes szelepmozgató esetében külön-külön, vagy a vezérlőkimenetek ellátásának feszültségmentesítésével csoportosítva. Biztosítani kell, hogy meghibásodás esetén a vezérlőfeszültség kikapcsolt állapotában sincsenek visszahatások más áram- vagy energiaáramköröktől, ezért a biztonsági funkció meghatározott tulajdonságai (logikai és időbeli viselkedése) változatlanok maradnak.
