TERMOPTO optocsatoló modul, Weidmüller TOS 24VDC/48VDC 0,1A
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Optocsatoló relé
Vezérlő feszültség (min.)
24 V/DC
Vezérlő feszültség (max.)
24 V/DC
Kapcsolási feszültség (max.)
48 V/DC
Terhelési áram (max.)
0.1 A
Adatlap (PDF)
131 db
Mennyiség (db)
Megtakarítás
csomagolási ár (ÁFA nélkül)
1
-
6055Ft
3
6% = 335Ft
5720Ft
A mennyiségi kedvezmények az eladótól függően változhatnak
Az Ön megtakarítása 0Ft
Szám
Összesen (6055Ft / Darab)
6055Ft
ÁFA nélkül
14 napos visszavételi garancia
Műszaki adatok
- Tárolási hőmérséklet, max.: 80 °C
- Tárolási hőmérséklet, min.: -40 °C
- Állapotkijelző: zöld LED
- Bekapcsolási késleltetés:< 13 µs
- Kikapcsolási késleltetés:< 42 µs
- Feszültségesés max.< 1V
- Szivárgási áram:< 10 µA
- Rövidzárlat elleni védelem: Nem
- Szín: fekete
- Névleges feszültség: 300 V
- Túlfeszültség kategória: III
- Kúszó- és hasmagasság-ellenőrző oldal - terhelési oldal:> 3 mm
- Impulzusfeszültség ellenállása: 4 kV (1,2/50 µs)
- Páratartalom: 5...95% rel. Páratartalom, Tu = 40 °C, nincs páralecsapódás
- MTTF: 2500 év
- Be/ki feszültség: 19,2V/6V DC

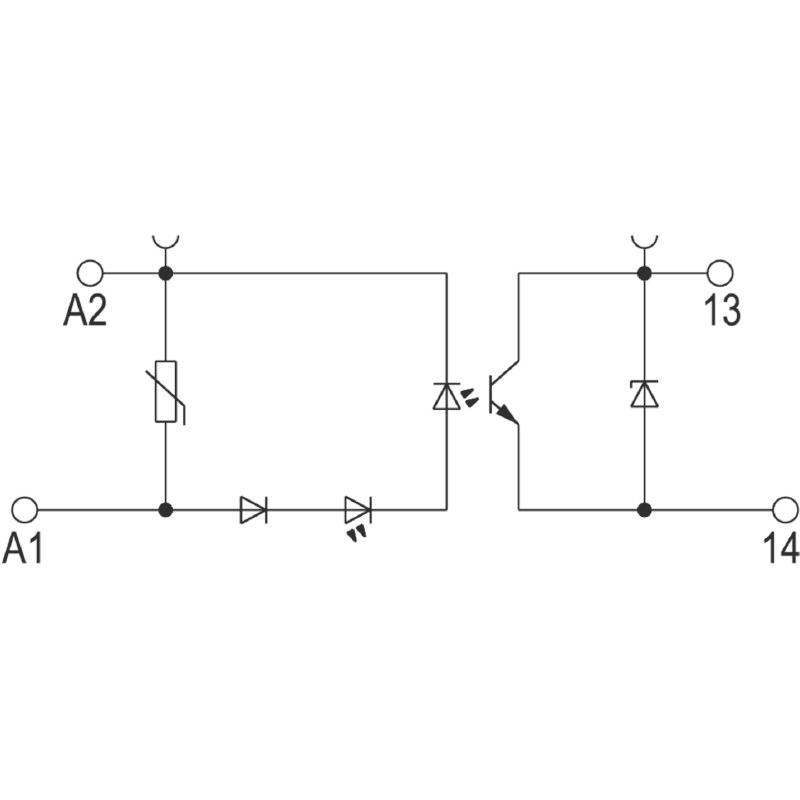

- Védőáramkör: varisztor, fordított polaritás elleni védelem
- Terhelési kategória: DC1
- Min. kapcsolási áram: 100 µA
- Védőáramkör a terhelési oldalon: szabadonfutó dióda
- Szerelősín: TS 35
- Tűzveszélyességi osztály az UL 94 szerint: V-0
- Szennyezettségi osztály: 2
- Dielektromos szilárdság szabályozási oldal - terhelési oldal: 1,2 kVeff / 1 min
- Csupaszolási hossz névleges csatlakozás: 9 mm
- Befogási terület, névleges csatlakozás: 2,5 mm²
- Befogási terület, min.: 0,5 mm²
- Befogási terület, max.: 4 mm²
- Vezető csatlakozási keresztmetszet AWG, min.: AWG 20
- Vezető csatlakozási keresztmetszet AWG, max.: AWG 12
- Vezeték csatlakozási keresztmetszete, tömör, min.: 0,5 mm²
- Vezeték csatlakozási keresztmetszete, tömör, max.: 4 mm²
- Vezeték csatlakozási keresztmetszete, finomhuzalos, min.: 0,5 mm²
- Vezeték csatlakozási keresztmetszete, finomhuzalos, max.: 2,5 mm²
- Vezeték csatlakozási keresztmetszete, finomhuzal, min (AWG): AWG 20
- Vezeték csatlakozási keresztmetszete, finomhuzal, max (AWG): AWG 12
- Vezetékcsatlakozó keresztmetszet, finomszálú AEH műanyag gallérral DIN 46228/4, min.: 0,5 mm²
- Vezetékcsatlakozó keresztmetszet, finomszálú AEH műanyag gallérral DIN 46228/4, max.: 1,5 mm²
- Vezeték csatlakozási keresztmetszete, finomhuzalos, AEH (DIN 46228-1), min.: 0,5 mm²
- Vezeték csatlakozási keresztmetszete, finomhuzalos, AEH (DIN 46228-1), max.: 1,5 mm²
- Penge mérete: 0,6 x 3,5 mm
- Max. kapcsolási frekvencia (DC vezérlőfeszültség): 3000 Hz
- Meghúzási nyomaték, min.: 0,4 Nm
- Meghúzási nyomaték, max.: 0,6 Nm
- Termék típus
Optocsatoló relé
- Gyártói szám
TOS 24VDC/48VDC 0,1A
- Csatlakozó
Csavaros csatlakozó
- Vezérlő feszültség (min.)
24 V/DC
- Vezérlő feszültség (max.)
24 V/DC
- Vezérlő feszültség tartomány
24 - 24 V/DC
- Vezérlő áram (max.)
7 mA
- Kapcsolási feszültség (min.)
5 V/DC
- Kapcsolási feszültség (max.)
48 V/DC
- Terhelési áram (max.)
0.1 A
- Kapcsolási teljesítmény (max.)
170 mW
- Érintkező típus
1 záró
- Hőmérséklet (min.)
-20 °C
- Hőmérséklet (max.)
+60 °C
IP20

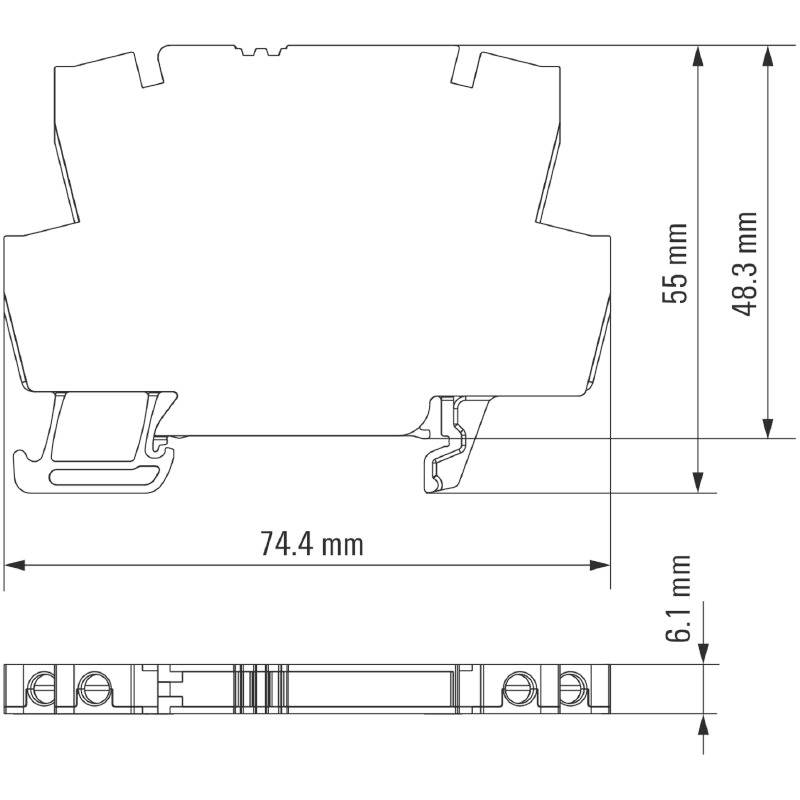

- Szélesség
6.1 mm
- Magasság
74.4 mm
- Mélység
55 mm
- Súly
20.7 g
- Tartós áram (max.)
0.1 A
- Tartalom
1 db
- Kivitel
Optocsatoló modul
- Típus
TOS 24VDC/48VDC 0,1A
- Kimeneti jel
5 - 48 V/DC/100 mA
- Bemeneti jel
24 V/DC
