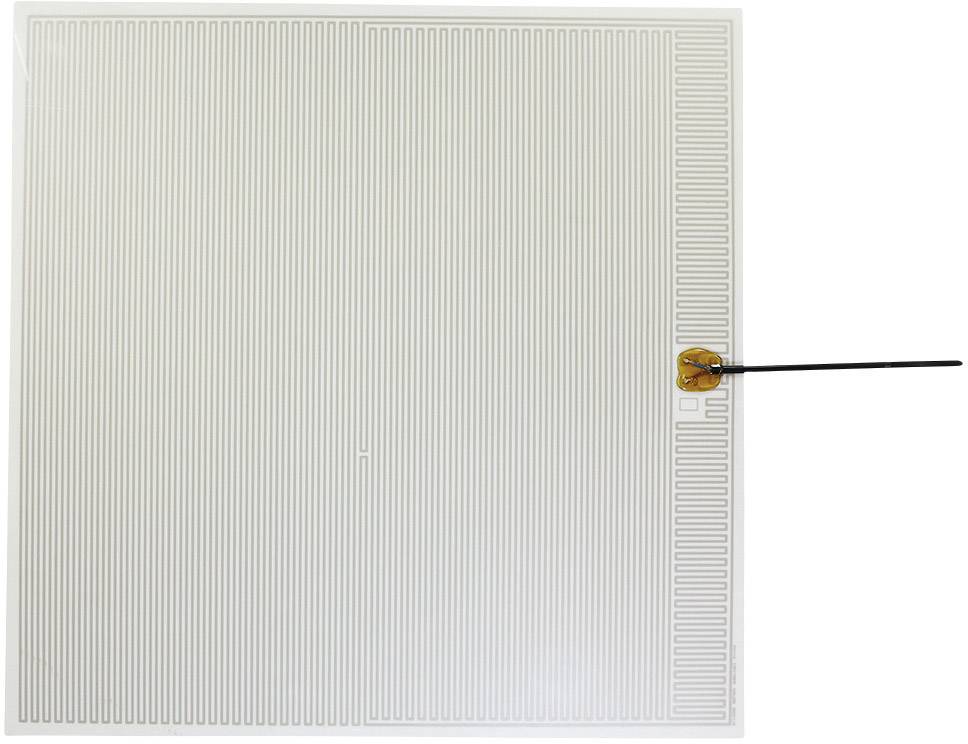

Thermo TECH Poliészter Fűtőfólia Öntapadó 230 V/AC 100 W Védelmi típus IPX4 (H x Sz) 500 mm x 500 mm
EAN:
Gyártól szám:
Rendelési szám:
Termék típus
Fűtőfólia
Üzemi feszültség
230 V/AC
Teljesítmény
100 W
Védelmi típus
IPX4
Felületi hőmérséklet
45 °C
Adatlap (PDF)
6 db
Szám
Összesen (22 827 Ft / Darab)
22 827 Ft
ÁFA nélkül
Már csak 6 db érhető el
Főbb jellemzők
Fűtőfólia, öntapadó
Műszaki adatok
- Kábeltípus: H03VVH2-F 2x 0,75 mm²
- Magasság a csatlakozónál: 5 mm
- Termék típus
Fűtőfólia
- Jellemzők
Öntapadó
- Üzemi feszültség
230 V/AC
100 W
- Anyag
Poliészter
- Anyagvastagság
0.4 mm
- Csatlakozó
Kábel, nyílt véggel
- Vezetékhossz
50 cm
IPX4
- Felületi hőmérséklet
45 °C
- Hossz
500 mm
- Szélesség
500 mm
- Méret
(H x Sz) 500 mm x 500 mm
- RoHS konform
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 1216681 Thermo TECH Poliészter Fűtőfólia Öntapadó 230 V/AC 100 W Védelmi típus IPX4 (H x Sz) 500 mm x 500 mm
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 1216681 Thermo TECH Poliészter Fűtőfólia Öntapadó 230 V/AC 100 W Védelmi típus IPX4 (H x Sz) 500 mm x 500 mm
Leírás
Poliészter fűtőfólia öntapadó hátoldallal, tépés- és átütés biztos, univerzálisan alkalmazható. A felületek, eszközök, házak, áramkörök, akváriumok vagy különféle folyadékok védelme a fagyás ellen. A legnagyobb biztonsági- és teljesítmény minőség. Zárt csatlakozóvezetékkel.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Tudnivalók
A területhez viszonyított magas fűtőteljesítmény miatt a fűtőfólia a beépítési helyzettől függően, elegendő hűtés vagy hőmérséklet-szabályozás nélkül, túlmelegedhet és ennek következtében tönkremehet! A megadott felületi hőmérséklet egy középértéknek felel meg 20°C-os (45% r.F) környezeti hőmérsékletnél légáramlás mentes környezetben. A megcélzott "fűtési hőmérséklet" extrém módon függ a külső befolyásoktól, mint pl. a padló jellege, hőszigetelés, környezeti hőmérséklet, légáramlás, a levegő páratartalma, üzemi hőmérséklet és tűrések.
