Name: TinkerForge 293 Frekvenciaszámláló Többszínű 1 db
Brand: TinkerForge
SKU: 2255055
Availability: InStock

Kis, négyzet alakú elektronikai modul zöld csatlakozósávval és különféle elektronikai alkatrészekkel fekete háttér előtt.

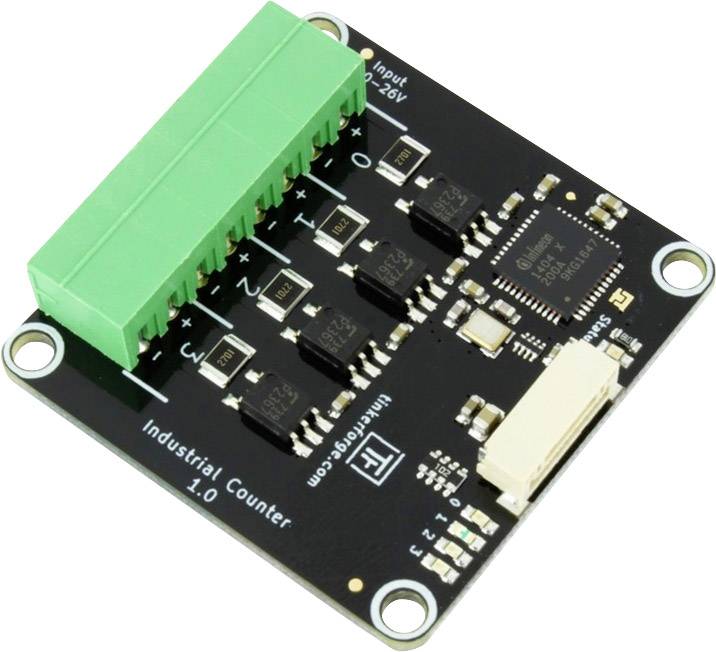

'Fekete nyomtatott áramkör zöld csatlakozóblokkkal és több integrált áramkörrel. Felirat: Ipari Számláló 1.0, Bemenet 12-24V.'

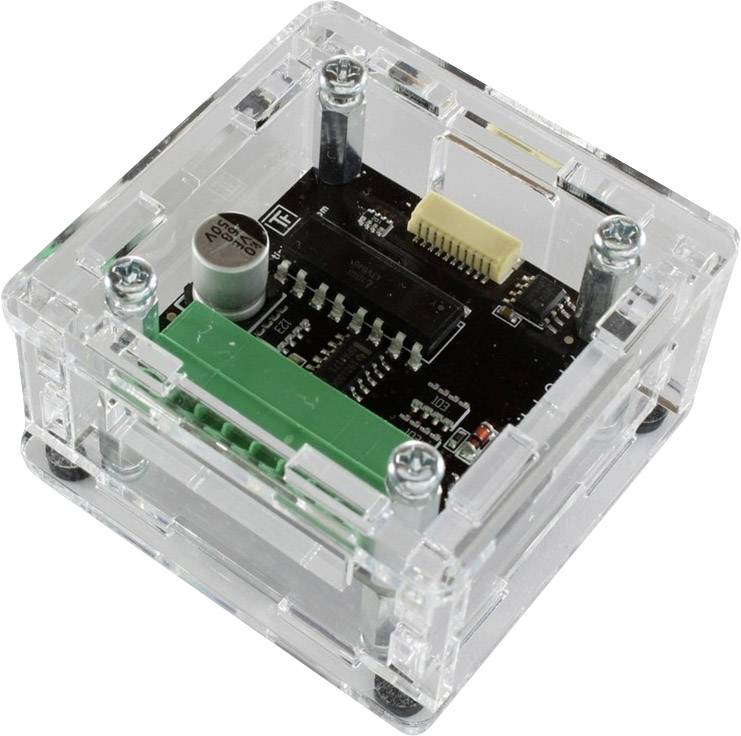

Elektronikai modul átlátszó házban, áramköri lappal, kondenzátorokkal és elektronikai áramkörökkel, szereléshez vagy műszaki projekthez.

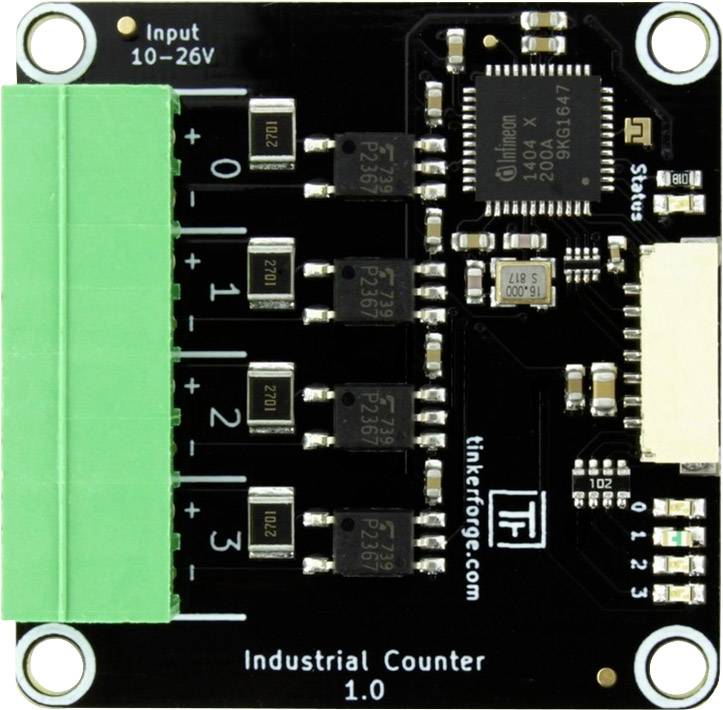

Ipari mérőkártya zöld csatlakozóblokkal bal oldalon, több fekete chippel jobb oldalon, és 0-4 bemeneteket jelölő feliratokkal.

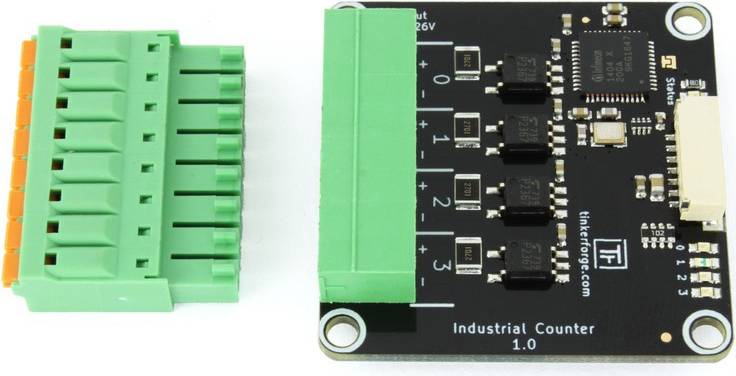

Ipari számláló 1.0 fekete áramköri lapon és egy zöld csatlakozóval. Elektronikus eszköz ipari alkalmazásokhoz.

1/5

Szállítás: 10. 13. [K.]

13 db (Csak a készlet erejéig)

Szám

Összesen (21 990 Ft / Darab)

21 990 Ft

ÁFÁ-val

14 napos visszavételi garancia

Jogellenes tartalom bejelentése

Főbb jellemzők

TinkerForge 293 ipari számlálótégla

Frekvenciaszámláló 4 galvanikusan elkülönített csatornával
Konfigurálható élszámláló csatornánként
Csatornánként méri a munkaciklusot, a frekvenciát és az állapotot
A frekvencia mérése a 0,03Hz és 4MHz közötti tartományban
Időfelbontás 10.4ns-ig és frekvencia-felbontás 0.03Hz-ig

Műszaki adatok

Termék típus: Frekvenciaszámláló

Tartalom: 1 db

Gyártói szín: Többszínű

Billentyűzet layout: német, QWERTZ

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2255055 TinkerForge 293 Frekvenciaszámláló Többszínű 1 db

Leírás

Az ipari számlálótégla téglák bővítésére szolgál négy független frekvenciaszámlálóval.

A Bricklet beépített élszámlálóval rendelkezik, amely az egyes csatornákhoz külön-külön képes mérni a teljes munkaciklust, az időszakot és a frekvenciát. A Bricklet akár 4MHz-ig is képes frekvenciákat feldolgozni.

A frekvenciaszámláló képes számolni az emelkedést, esést és mindkét élváltozást. A számláló iránya (fel vagy le) állítható. Csatorna is használható iránybemenetként egy másik számláló számára (pl. Magas = visszaszámol, alacsony = visszaszámlálás).

Mind a 4 csatorna galvanikusan el van választva egymástól.

Például a Bricklet alkalmazásai egy PWM jel olvasása vagy az érzékelők leolvasása, amelyek élszámlálóval vagy frekvencia kimenettel rendelkeznek.

Az Industrial Counter Bricklet 7 tűs Bricklet-csatlakozóval rendelkezik, és egy 7p – 10p-es Bricklet-kábellel egy téglához csatlakozik.

Ez a szöveg gépi fordítással készült.

Kivitel

Stromverbrauch:100 mW (20 mA 5 V-nál)Eingangstyp:Négy optocsatlakozó bemenet (2,7 kΩ sorozat ellenállással)Eingangsstrom:A bemeneti feszültségtől függően kb. 3,85 mA / 12 V, 8,3 mA / 24 VMaximale Eingangsspannung:26 V (DC)Low Level Spannung:0-2VHigh Level Spannung:10-26VIsolation:3750Vrms (optocsatoló értéke)Minimale Eingangsfrequenz:0.03MHzMaximale Eingangsfrequenz:4MHzZeit-Auflösung:legfeljebb 10,4ns (a munkaciklus előválasztója 1-re állítva)Frequenz-Auflösung:legfeljebb 0,03 Hz (a frekvenciaintegrációs idő 32768ms-re van beállítva)
