TinkerForge TF-278 Alkalmas (egykártyás számítógép) TinkerForge 1 db

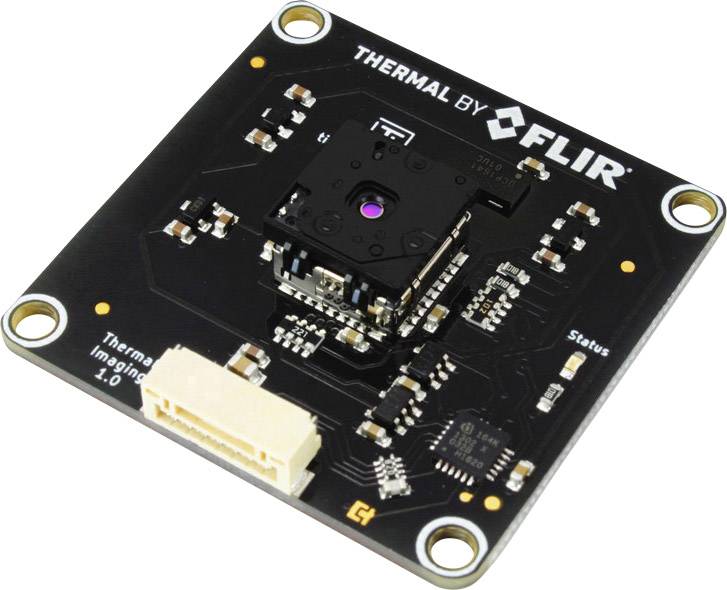

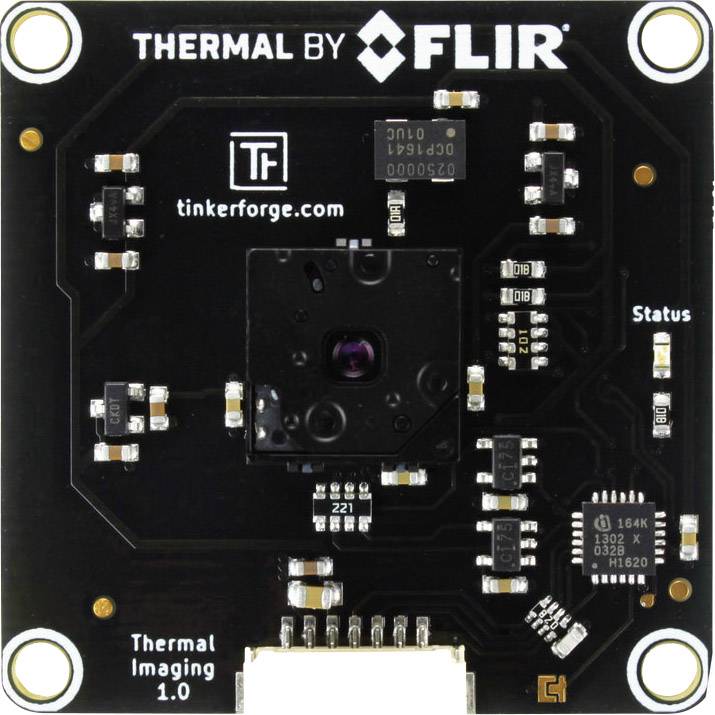

A Thermal Imaging Bricklet 60x80 pixel hőkamerával van felszerelve. A Bricklet téglával csatlakoztatható.

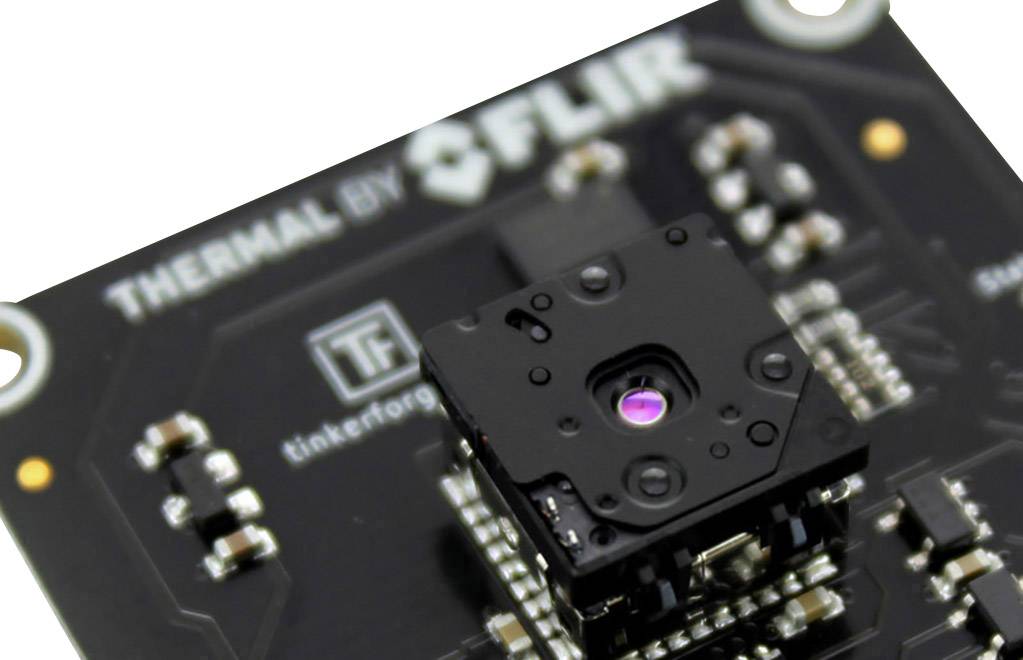

A Bricklet egy FLIR Lepton érzékelőt használ radiometria és redőny segítségével. Az érzékelő -10 ° C és 450 ° C közötti hőmérsékletet képes mérni 80x60 pixel felbontással.

A pontmérő meghatározható a kép meghatározott régiójának legkisebb, átlagos és maximális hőmérsékletének mérésére.

A Bricklet két módot támogat: magas kontrasztú képet és hőmérsékleti képet.

Nagy kontrasztú képmódban a Bricklet 8,6 Hz-es és 8 bites felbontással továbbítja a képadatokat. A képadatok szürke értékek, az érzékelő magas dinamikus tartománya kombinálva van a megjelenítésre alkalmas. Ezt a módot a piacon elérhető hőkamera-kamerák használják. A szürke értékeket hamis színekre szkennelik egy keresőasztal segítségével.

Hőmérsékleti képmódban a Bricklet 4,5 Hz-es és 16 bites felbontással továbbítja az adatokat. A képadatokban mindegyik 16 bites érték -10 ° C és 450 ° C közötti hőmérsékletet reprezentál 0,1 ° C felbontással, vagy -10 ° C és 140 ° C közötti értéket 0,01 ° C felbontással (attól függően a felbontás konfigurációjából). Ez az üzemmód tudományos számításokhoz és a hőmérsékleti változások elemzéséhez használható.

A redőnyöt a Bricklet automatikusan vezérli.

A Thermal Imaging Bricklet 7 tűs Bricklet-csatlakozóval rendelkezik, és egy 7p – 10p-es Bricklet-kábellel egy téglához csatlakozik.

Ez a szöveg gépi fordítással készült.
