TRU COMPONENTS TC-9072540 Bővítőpanel 1 db Alkalmas: BBC micro:bit vásárlása

Egy zöld nyomtatott áramköri modul csatlakozókkal és interfészekkel elektronikai huzalozáshoz, amelyet áramköri bővítésre használnak.

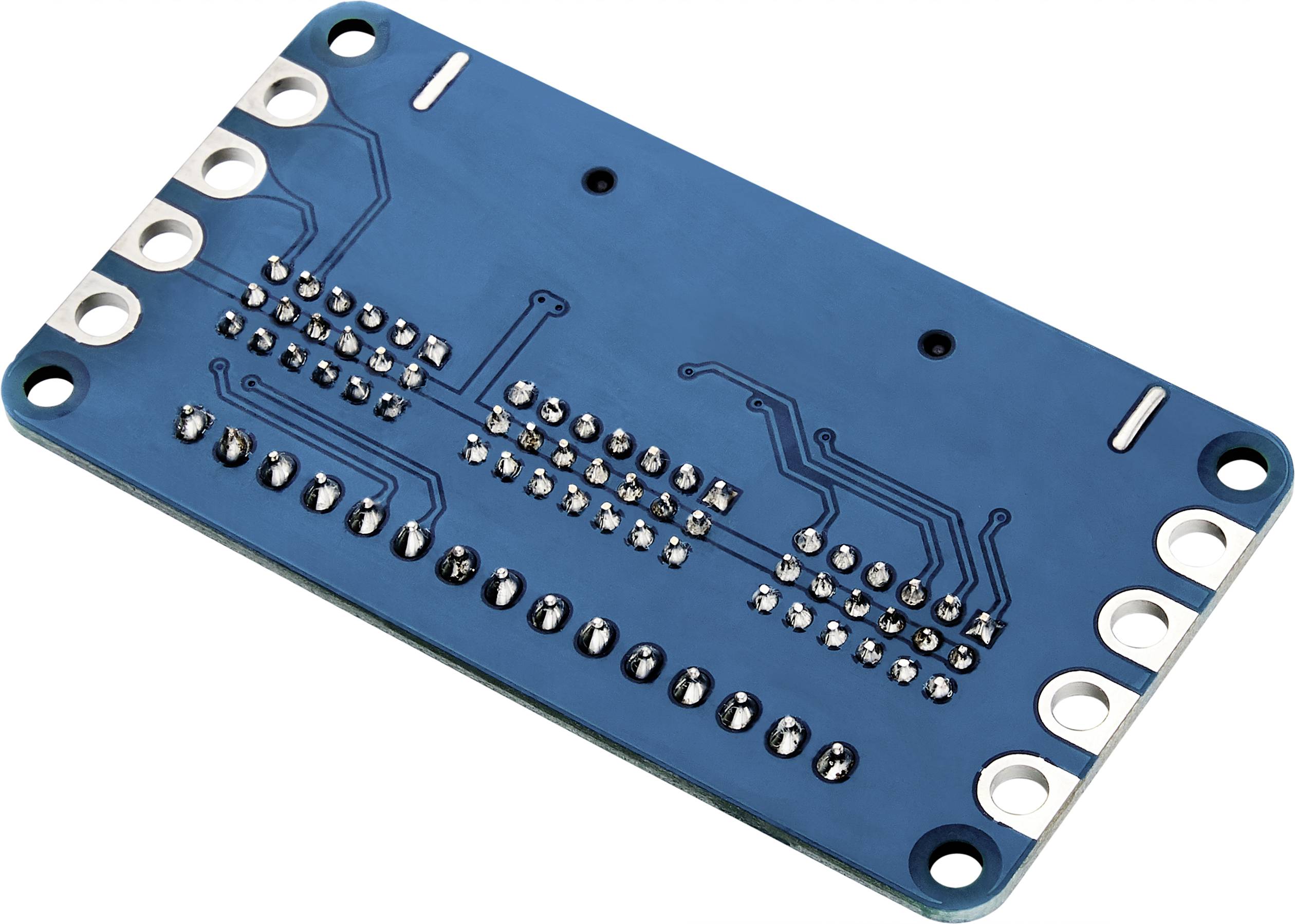

Kék mikrocontroller-panel több forrasztási ponttal. Elektronikus kapcsolatok áramköröket és csatlakozókat tartalmaz.

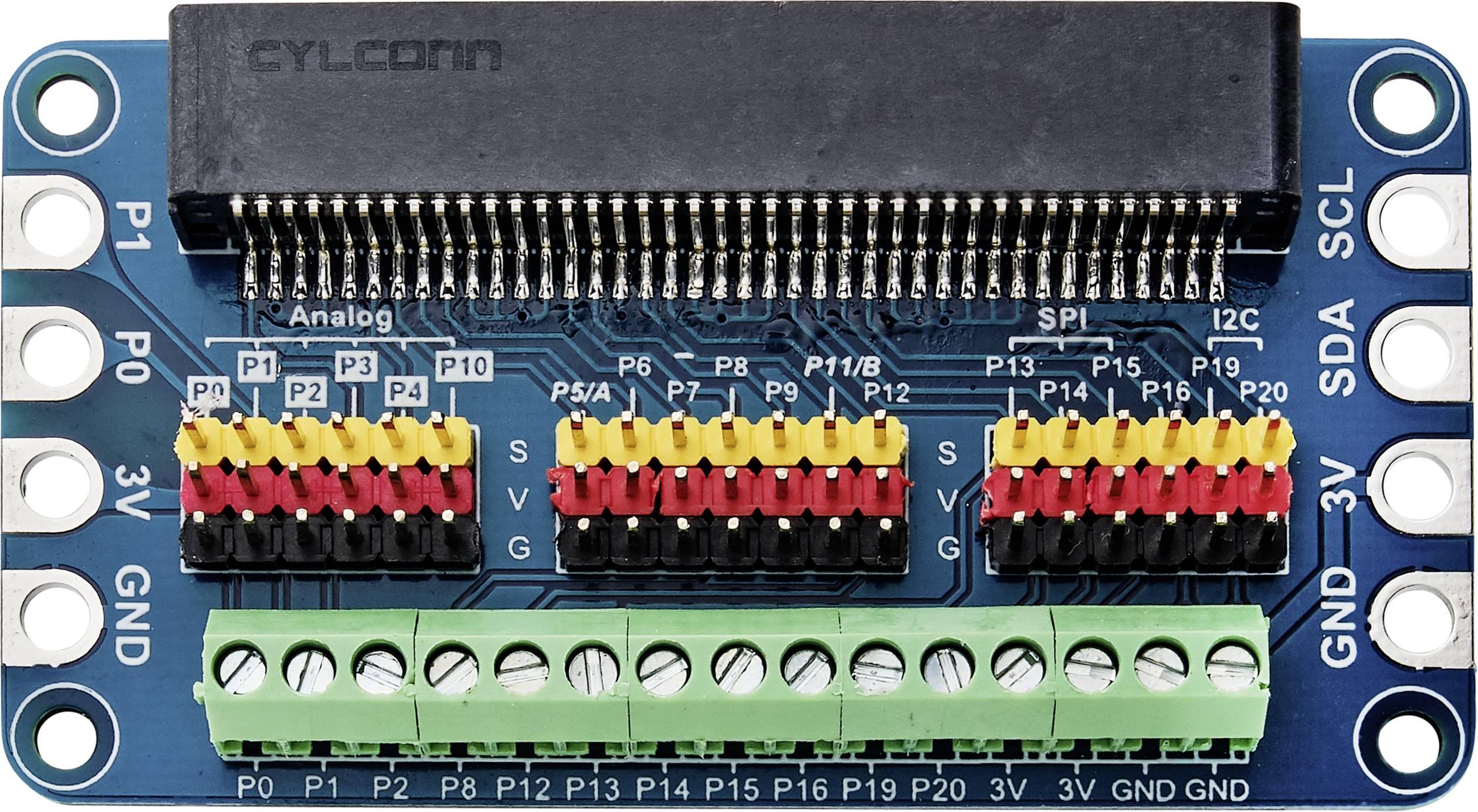

Raspberry Pi GPIO-bővítőkártya PIN-számozással, I2C, SPI és analóg jelek csatlakozóival. PIN-ek színkóddal ellátva.

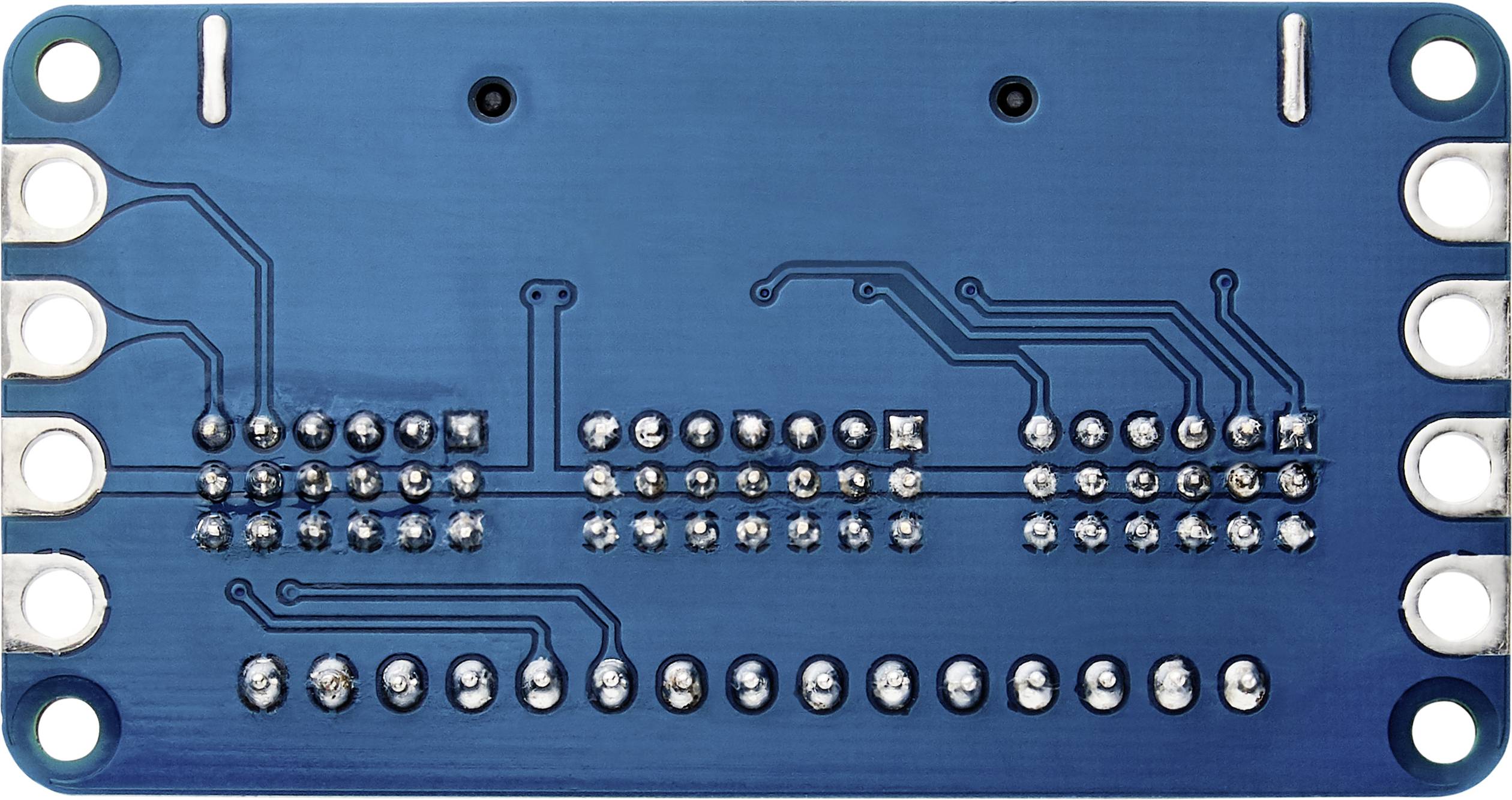

Egy kék elektronikai áramkör több forrasztási ponttal és vezetékpályával. Téglalap alakú elrendezés, csatlakozókkal az oldalain.

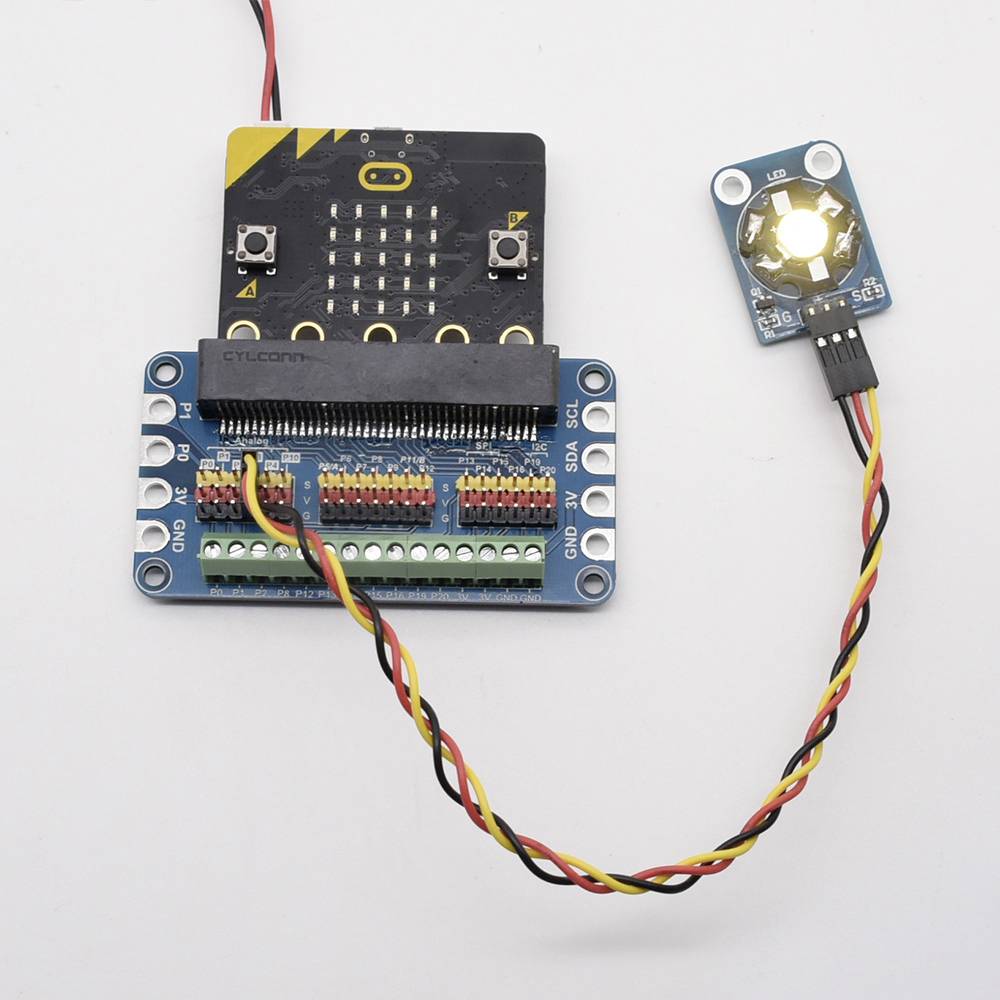

Egy elektronikus áramkör egy mikrovezérlővel egy panelen, egy megvilágított érzékelővel csatlakoztatva kerül bemutatásra.

1/5

Szolgáltatásunk az Ön számára

Szállítás: 9. 18. P.

339 db

Mennyiség (db)

Megtakarítás

csomagolási ár (ÁFA nélkül)

A mennyiségi kedvezmények az eladótól függően változhatnak

Az Ön megtakarítása 0Ft

Szám

Összesen (3220Ft / Darab)

3220Ft

ÁFA nélkül

Jogellenes tartalom bejelentése

Műszaki adatok

Csomagolás: ömlesztett

Sorozat: micro:bit

Termék típus: Bővítőpanel

Csatlakozók: Dugasz oszlop

Alkalmas: BBC micro:bit

Eszköz típus: Bővítő panel

Magasság: 12 mm

Hossz: 40 mm

Szélesség: 76 mm

Súly: 25.7 g

Alkalmas: BBC micro:bit

Műanyagmentes csomagolás: Műanyagmentes csomagolás

Dokumentumok és letöltések

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 2268135 TRU COMPONENTS TC-9072540 Bővítőpanel 1 db Alkalmas: BBC micro:bit

Leírás

A közvetlenebb csatlakozás érdekében az érzékelővédő lemez a micro:bit alaplap szélén található összes IO lábat a 3 tűs interfészhez csatlakoztatta. Ezek egyszerű módot kínálnak az áramkörök összekapcsolására áthidaló vezetékek segítségével. A G jelölés GND-t jelent; a V a VCC-t (3,0-3 V); az S a jellábat jelenti; a BBC micro:bit alaplap IO lábainak felel meg.
A csatlakozásnak 3 típusa létezik, az alábbiak szerint:
Csatlakoztassa az árnyékoláson lévő aranygyűrűket az érzékelőmodulokhoz krokodilcsipeszes vezetékekkel.
Csatlakoztassa az érzékelőmodulokat az árnyékoláson lévő tűs csatlakozókhoz áthidaló vezetékek segítségével.
Csatlakoztassa a zöld sorkapcsokat az árnyékoláson egy vezetékkel.

Négyféle tápellátási mód létezik a pajzshoz és a BBC micro:bit alaplaphoz. Az akkumulátorház közvetlen csatlakoztatása a micro:bit alaplaphoz a tápellátás érdekében.

Ez a szöveg gépi fordítással készült.
