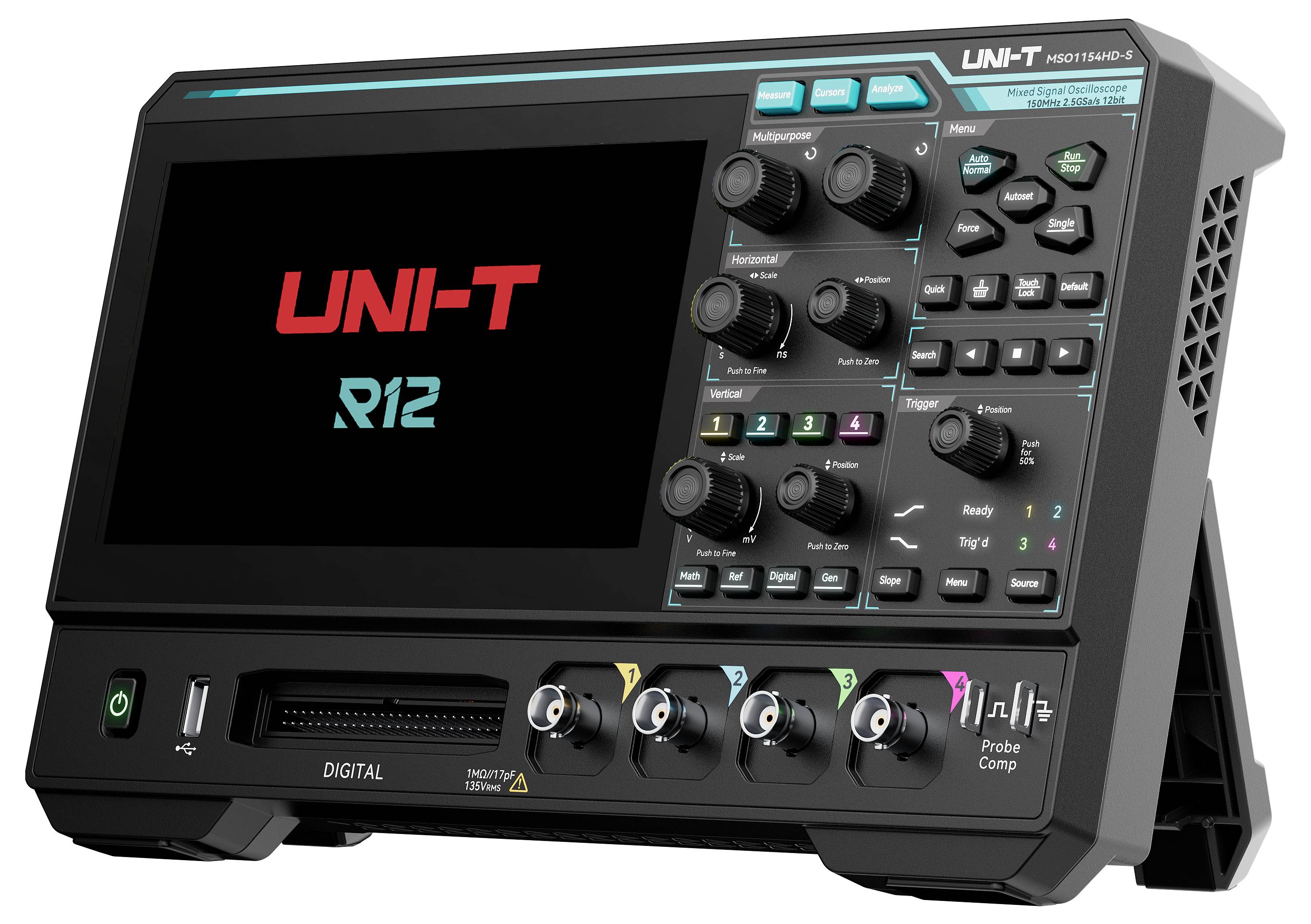

Uni-T MSO1154HD-S Digitális oszcilloszkóp, Analóg oszcilloszkóp 150 MHz 2 GSa/mp 200 Mpts 12 bit Kevert jel (MSO), Függv
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T nagy felbontású oszcilloszkóp MSO1154HD-S
- 150 MHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- 9 az 1-ben integráció: Oszcilloszkóp, Logikai analizátor, Függvénygenerátor (Gen), Spektrumanalizátor, Digitális voltmérő (DVM), Frekvenciaszámláló, Protokoll analizátor, Bode Plot analizátor, Teljesítmény analizátor
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
150 MHz
- Mintavételezési ráta/csatorna
2 GSa/mp
- Felbontás
12 bit
- Képernyőméret
10,1 coll
- Oszcilloszkóp jellemzők
Kevert jel (MSO)
Függvénygenerátor
Spektrum analizátor
- Időbázis
1 ns/divtől 1000 s/divig
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT I
CAT II
- Függőleges eltérítés
1 mV/div - 20 V/div
- Bemeneti impedancia
1 MΩ
- Bemeneti kapcsolás
DC, AC, GND
- Bemeneti feszültség
1 mV/div - 20 V/div
- Tápellátás
100 - 240 V/AC
- Méret
(H x Sz x Ma) 123 x 365 x 191 mm
- Súly
4.1 kg
- Digitális bemenetek száma (max.)
16
- Kijelző
1024 x 600 pixel
- Kalibrálási teljesítmény
Támogatja az automatikus önkalibrálást (analóg és digitális)
- Szélesség
365 mm
- Magasság
191 mm
- Hossz
123 mm

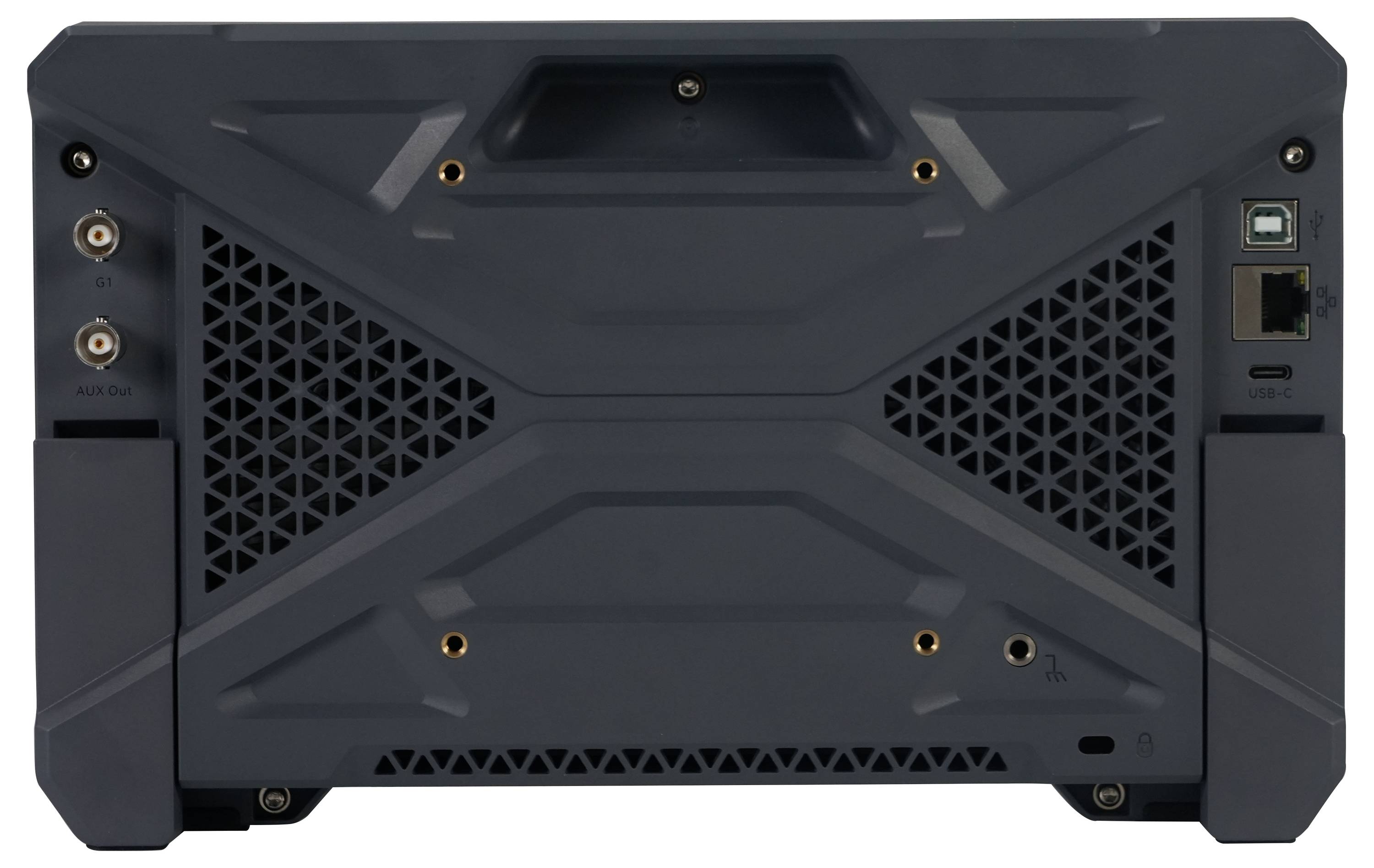

- Csatlakozók
USB-Host
USB-Device
LAN
HDMI
BNC
- Memóriamélység/csatorna
200 Mpts
- Gyártói szám
MSO1154HD-S
Dokumentumok és letöltések
Adatlap
Adatlap 3757368 Uni-T MSO1154HD-S Digitális oszcilloszkóp, Analóg oszcilloszkóp 150 MHz 2 GSa/mp 200 Mpts 12 bit Kevert jel (MSO), Függv
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3757368 Uni-T MSO1154HD-S Digitális oszcilloszkóp, Analóg oszcilloszkóp 150 MHz 2 GSa/mp 200 Mpts 12 bit Kevert jel (MSO), Függv
Kezelési- és biztonsági utasítások 3757368 Uni-T MSO1154HD-S Digitális oszcilloszkóp, Analóg oszcilloszkóp 150 MHz 2 GSa/mp 200 Mpts 12 bit Kevert jel (MSO), Függv
Leírás

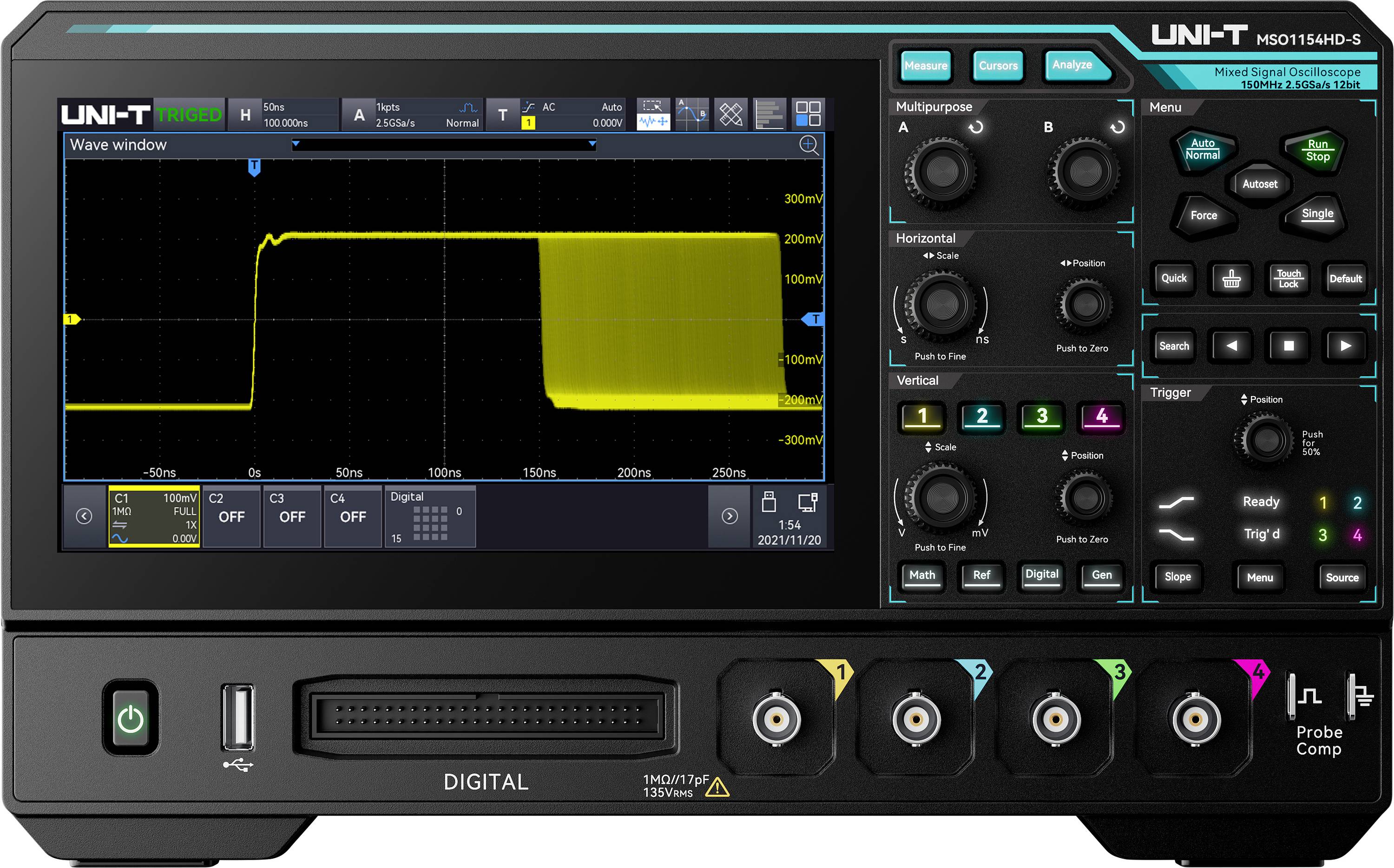

A nagy felbontású MSO1154HD-S oszcilloszkóp maximálisan 150 MHz sávszélességet és maximálisan 2,5 GSa/s mintavételi frekvenciát kínál. 4 analóg csatornával, 16 digitális csatornával és 1 jelkimeneti csatornával van felszerelve, beépített 25 MHz-es függvény/tetszőleges hullámforma generátorral. A tárolási mélység akár 100 Mpts is lehet. Az MSO1154HD-S az exkluzív Ultra Phosphor 3.0 technológiát használja. Maximális hullámforma-rögzítési sebesség akár 200 000 wfms/s (1 000 000 wfms/s szekvenciális módban) 256 szürkeárnyalattal. Továbbá, innovatív digitális triggerrendszerrel rendelkezik, amely nagy triggerérzékenységet és alacsony jittert biztosít.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Modern és kompakt kialakítás: Vékony, kétoldalas tok kialakítás, méretei 28,2 × 17,5 × 4,9 cm.
- C típusú tápegység: Működtetés USB Type-C csatlakozón keresztül, valamint külső hordozható töltővel mobil használatra is lehetséges.
- 16 bites nagy felbontású (ERES): 12 bites ADC további ERES kiterjesztéssel a nagyobb mérési pontosság és a csökkentett zajszint érdekében.
- Sokoldalú 9 az 1-ben funkcionalitás: Integrálja az oszcilloszkópot, a logikai analizátort, a függvény/tetszőleges hullámforma-generátort, a spektrumanalizátort, a protokollanalizátort, a teljesítményelemzést, a Bode-diagram analízist, a frekvenciaszámlálót és a digitális voltmérőt.
- Ultra Phosphor 3.0: Akár 20 Gbps-os nagy feldolgozási sebességet és akár 200 000 wfms/s, illetve szekvenciális módban 1 000 000 wfms/s hullámforma-rögzítési sebességet támogat.
- 56 automatikus mérési funkció: Paramétermérések statisztikákkal és trendkijelzéssel az átfogó jelelemzéshez.
- Protokoll triggerelés és dekódolás: Támogatja az UART, I²C, SPI, CAN, CAN-FD, LIN és hangprotokollokat.
- Fejlett FFT spektrumanalízis: FFT akár 1 Mpt-vel, vízeséskijelzővel és marker funkciókkal a spektrumanalízishez.
- Teljesítményelemzés: Támogatja a bemeneti, kapcsolási és kimeneti elemzéseket, például a teljesítményminőséget, a harmonikusokat, a bekapcsolási áramot, a kapcsolási veszteségeket, a hatásfokot és a hullámosságot.
Szállítás tartalma
- MSO1154HD-S x 1
- 1 db tápkábel
- 1 db USB 2.0 kábel
- Passzív szondák (200 MHz) x4
Tudnivalók
Egyéb modellek
-MSO1254HD-S: 250 MHz sávszélesség, 4 analóg csatorna, 16 digitális csatorna és 1 jelkimeneti csatorna integrált 25 MHz-es függvény-/tetszőleges hullámforma-generátorral
- A HDMI® a HDMI Licensing L.L.C. bejegyzett védjegye
