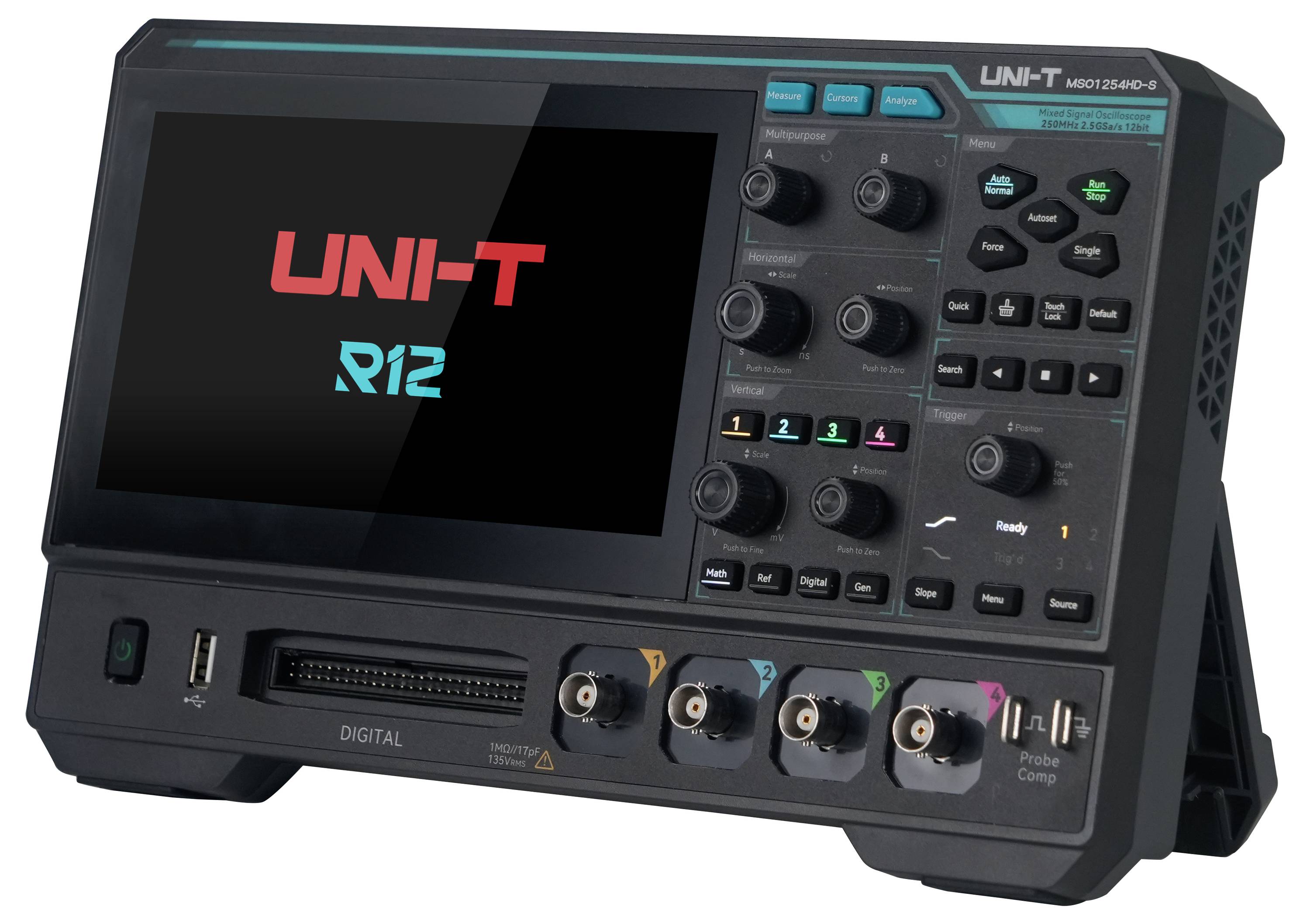

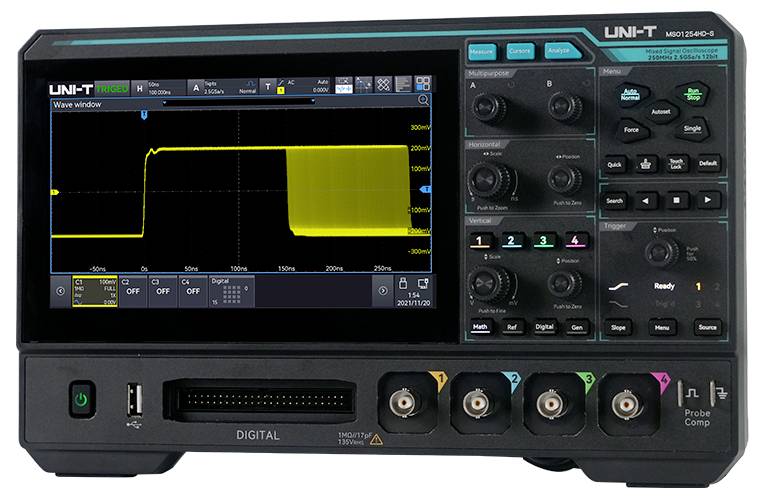

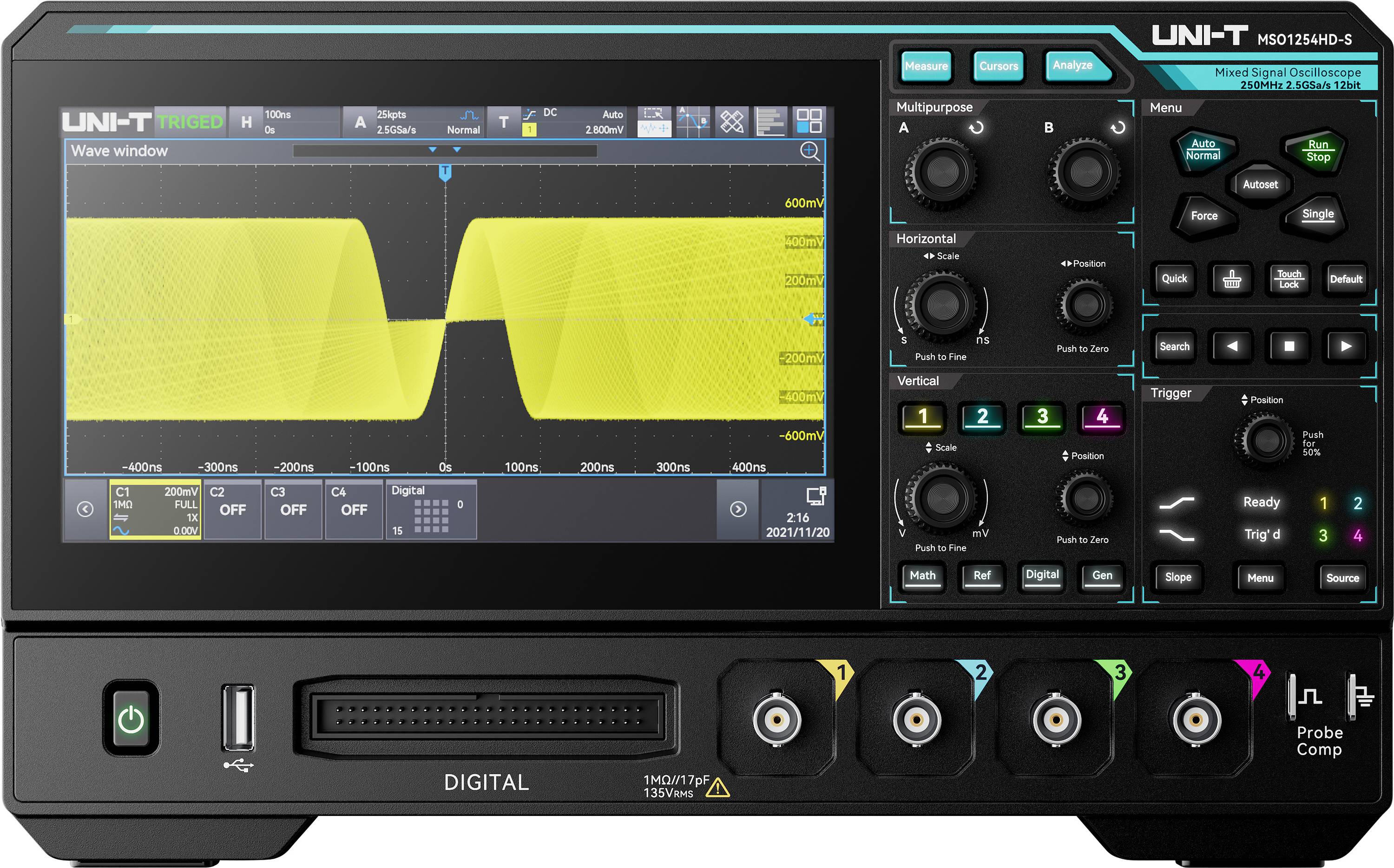

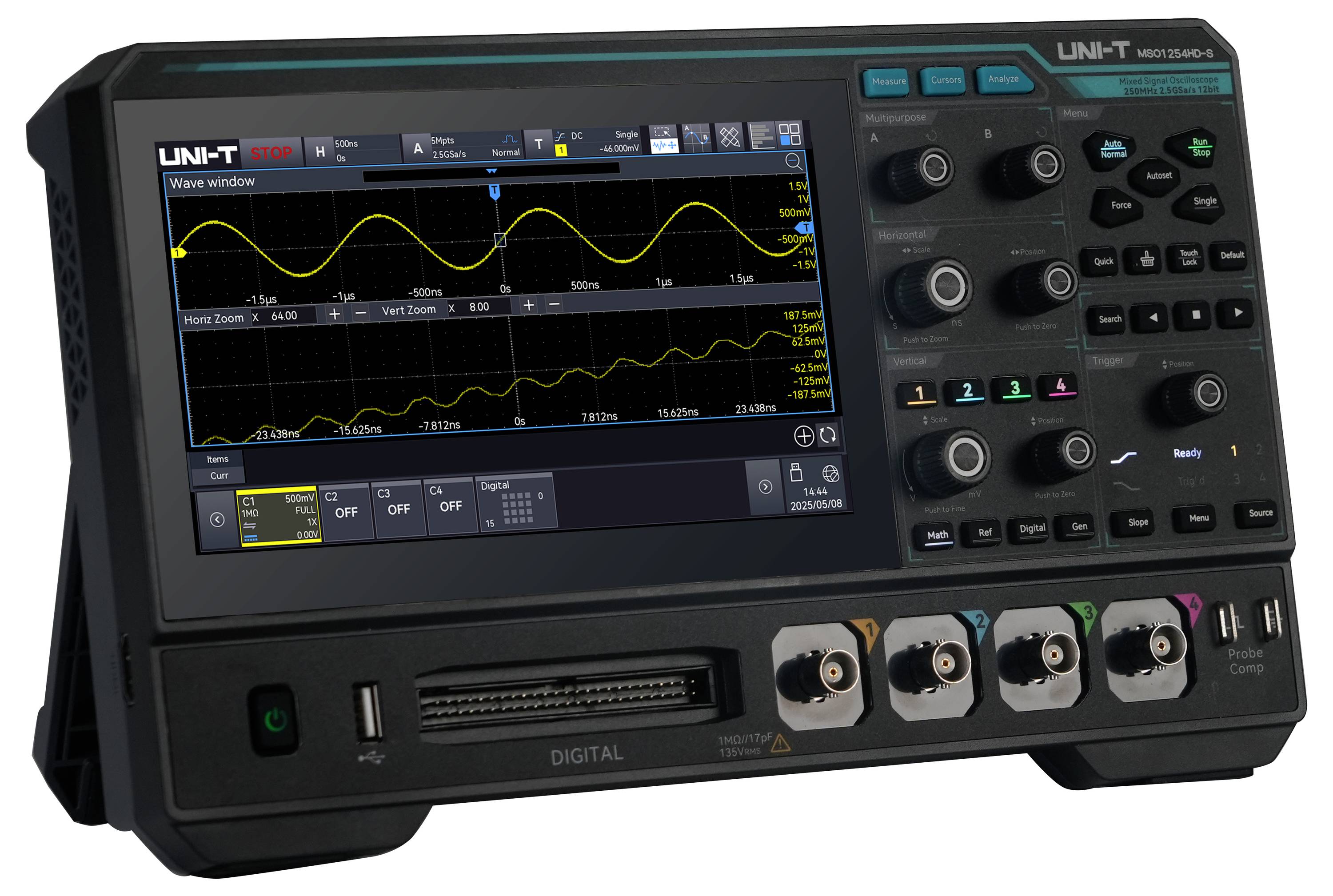

Uni-T MSO1254HD-S Digitális oszcilloszkóp, Analóg oszcilloszkóp 250 MHz 2.5 GSa/mp 100 Mpts 12 bit Kevert jel (MSO), Füg
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T nagy felbontású oszcilloszkóp MSO1254HD-S
- 250 MHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- Integrált 25 MHz-es függvénygenerátor (szinusz, négyszög, rámpa, impulzus, zaj, DC, tetszőleges)
- 9 az 1-ben integrált eszköz (oszcilloszkóp, logikai analizátor, függvénygenerátor, spektrumanalizátor, digitális voltmérő, frekvenciaszámláló, protokollanalizátor, Bode-diagram analizátor, teljesítményanalizátor)
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
250 MHz
- Mintavételezési ráta/csatorna
2.5 GSa/mp
- Felbontás
12 bit
- Képernyőméret
7 coll
- Oszcilloszkóp jellemzők
Kevert jel (MSO)
Függvénygenerátor
Spektrum analizátor
- Időbázis
2 ns/div - 1 ks/div
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II
- Függőleges eltérítés
500 µV/osztástól 10 V/osztásig
- Bemeneti impedancia
1 MΩ
- Bemeneti kapcsolás
DC, AC, GND
- Bemeneti feszültség
400 V
- Tápellátás
12 V
- Méret
(H x Sz x Ma) 49 x 282 x 175 mm
- Súly
1.56 kg
- Digitális bemenetek száma (max.)
16
- Kijelző
1024 x 600 pixel
- Kalibrálási teljesítmény
Támogatja az automatikus önkalibrálást (analóg és digitális)
- Szélesség
282 mm
- Magasság
175 mm
- Hossz
49 mm

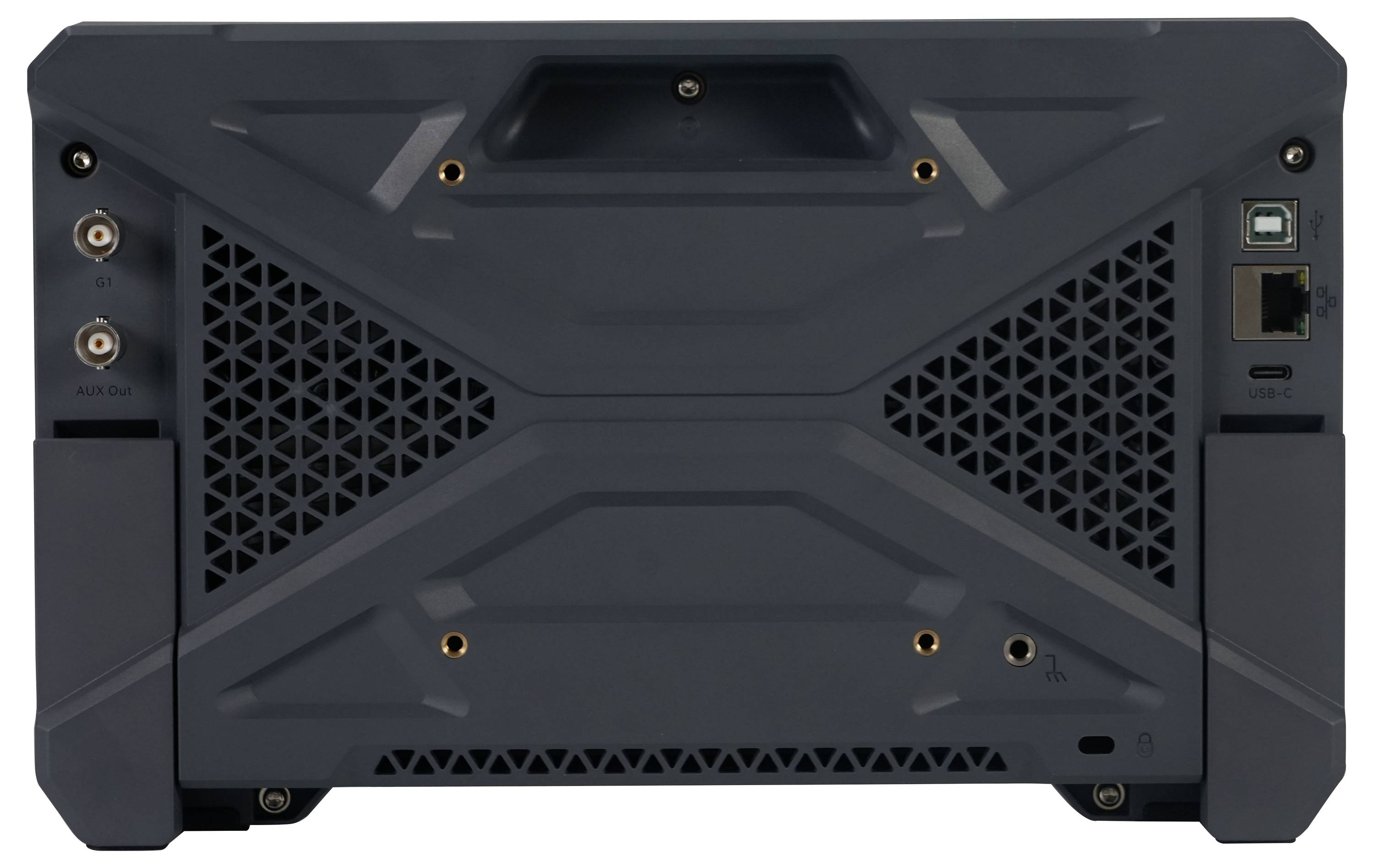

- Csatlakozók
USB-Host
LAN
USB-Device
HDMI
BNC
- Memóriamélység/csatorna
100 Mpts
- Gyártói szám
MSO1254HD-S
Dokumentumok és letöltések
Adatlap
Adatlap 3757367 Uni-T MSO1254HD-S Digitális oszcilloszkóp, Analóg oszcilloszkóp 250 MHz 2.5 GSa/mp 100 Mpts 12 bit Kevert jel (MSO), Füg
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3757367 Uni-T MSO1254HD-S Digitális oszcilloszkóp, Analóg oszcilloszkóp 250 MHz 2.5 GSa/mp 100 Mpts 12 bit Kevert jel (MSO), Füg
Kezelési- és biztonsági utasítások 3757367 Uni-T MSO1254HD-S Digitális oszcilloszkóp, Analóg oszcilloszkóp 250 MHz 2.5 GSa/mp 100 Mpts 12 bit Kevert jel (MSO), Füg
Leírás
A nagy felbontású MSO1254HD-S oszcilloszkóp maximálisan 250 MHz sávszélességet és 2,5 GSa/s mintavételi frekvenciát kínál. 4 analóg csatornával, 16 digitális csatornával és 1 jelkimeneti csatornával van felszerelve, beépített 25 MHz-es függvény/tetszőleges hullámforma generátorral. A tárolási mélység akár 100 Mpts is lehet. Az MSO1254HD-S az exkluzív Ultra Phosphor 3.0 technológiát használja. Maximális hullámforma-rögzítési sebesség akár 200 000 wfms/s (1 000 000 wfms/s szekvenciális módban) 256 szürkeárnyalattal. Továbbá, innovatív digitális triggerrendszerrel rendelkezik, amely nagy triggerérzékenységet és alacsony jittert biztosít.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Modern és kompakt kialakítás: Vékony, kétoldalas tok kialakítás, méretei 28,2 × 17,5 × 4,9 cm.
- C típusú tápegység: Működtetés USB Type-C csatlakozón keresztül, valamint külső hordozható töltővel mobil használatra is lehetséges.
- 16 bites nagy felbontású (ERES): 12 bites ADC további ERES kiterjesztéssel a nagyobb mérési pontosság és a csökkentett zajszint érdekében.
- Sokoldalú 9 az 1-ben funkcionalitás: Integrálja az oszcilloszkópot, a logikai analizátort, a függvény/tetszőleges hullámforma-generátort, a spektrumanalizátort, a protokollanalizátort, a teljesítményanalizátort, a Bode-diagram analízist, a frekvenciaszámlálót és a digitális voltmérőt.
- Ultra Phosphor 3.0: Akár 20 Gbps-os nagy feldolgozási sebességet és akár 200 000 wfms/s, illetve szekvenciális módban 1 000 000 wfms/s hullámforma-rögzítési sebességet támogat.
- 56 automatikus mérési funkció: Paramétermérések statisztikákkal és trendkijelzéssel az átfogó jelelemzéshez.
- Protokoll triggerelés és dekódolás: Támogatja az UART, I²C, SPI, CAN, CAN-FD, LIN és hangprotokollokat.
- Fejlett FFT spektrumanalízis: FFT akár 1 Mpt-vel, vízeséskijelzővel és marker funkciókkal a spektrumanalízishez.
- Teljesítményelemzés: Támogatja a bemeneti, kapcsolási és kimeneti elemzéseket, például a teljesítményminőséget, a harmonikusokat, a bekapcsolási áramot, a kapcsolási veszteségeket, a hatásfokot és a hullámosságot.
Szállítás tartalma
- MSO1254HD-S x 1
- 1 db tápkábel
- 1 db USB 2.0 kábel
- Passzív szondák (300 MHz) x4
Tudnivalók
Egyéb modellek
MSO1154HD-S: 150 MHz sávszélesség, 4 analóg csatorna, 16 digitális csatorna és 1 jelkimeneti csatorna integrált 25 MHz-es függvény-/tetszőleges hullámforma-generátorral
- A HDMI® a HDMI Licensing L.L.C. bejegyzett védjegye
