Name: Uni-T MSO2104X Digitális oszcilloszkóp 100 MHz 5 GSa/mp 100 Mpts Kevert jel (MSO) 1 db
Brand: Uni-T
SKU: 3399984

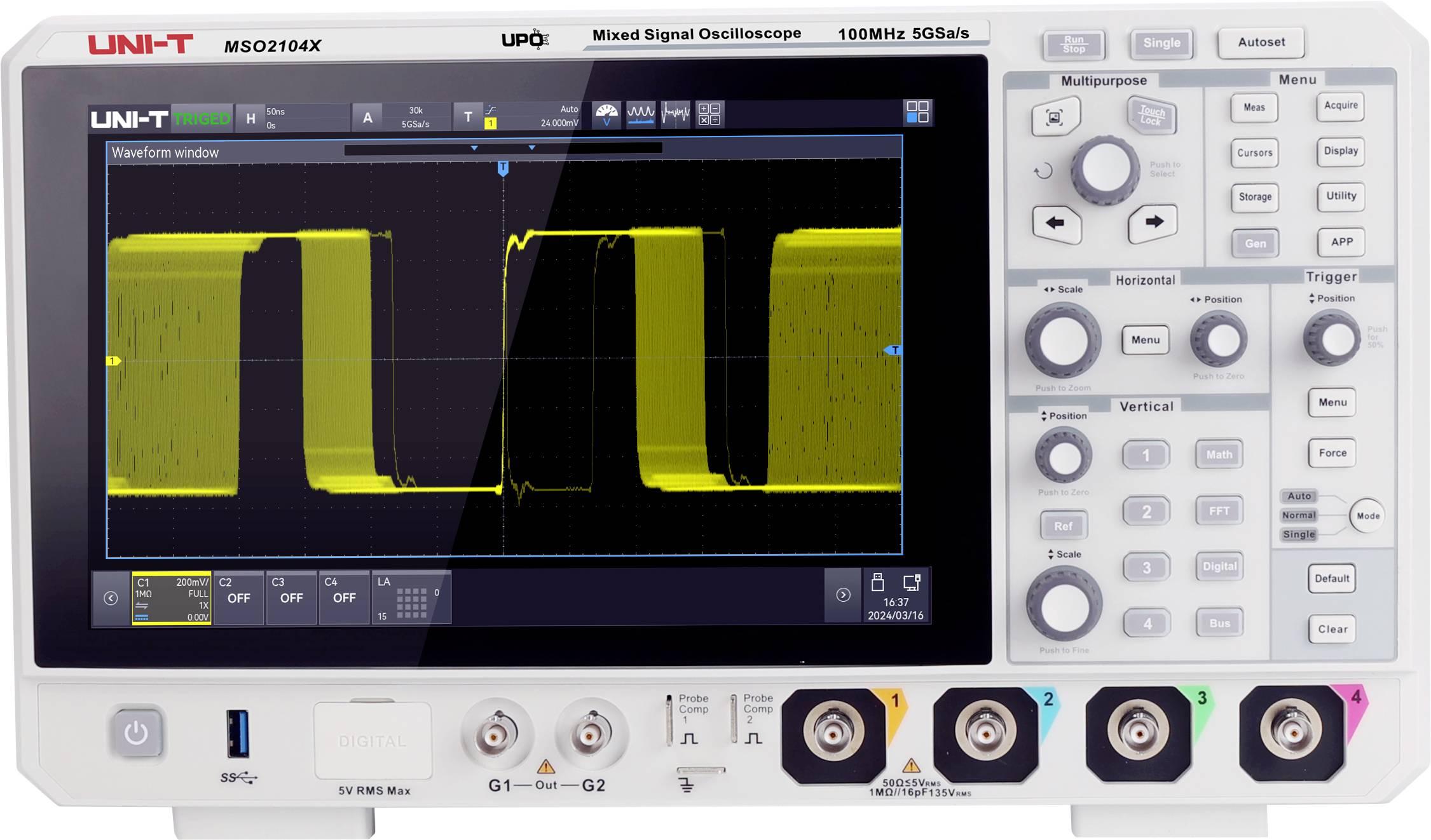

Egy digitális oszcilloszkóp sárga négyszögjelet jelenít meg a kijelzőn. Jobboldalt beállító gombok és gombok találhatók.

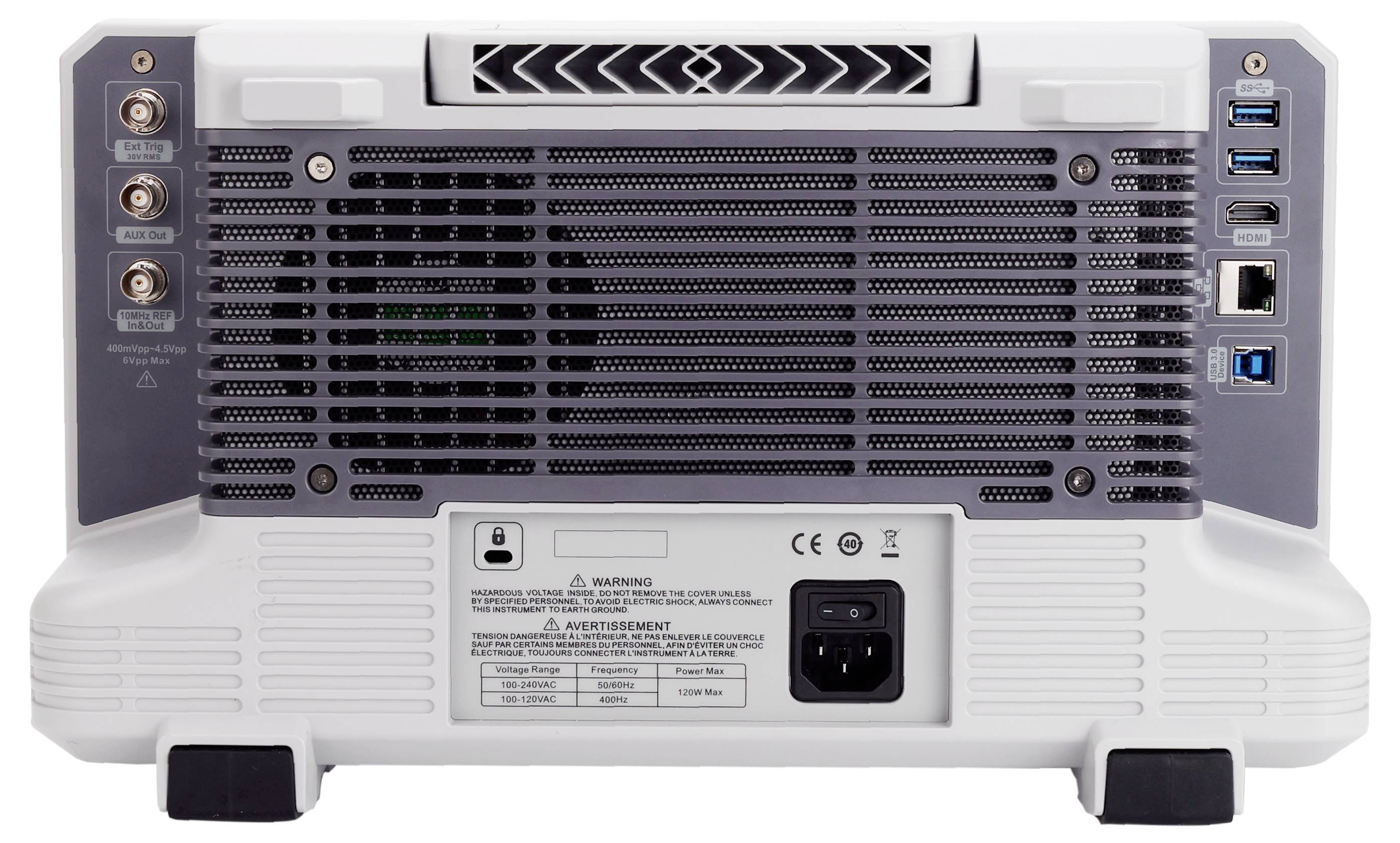

Egy projektor hátoldala csatlakozókkal: HDMI, USB, Ethernet, tápcsatlakozó és szellőzőrács.

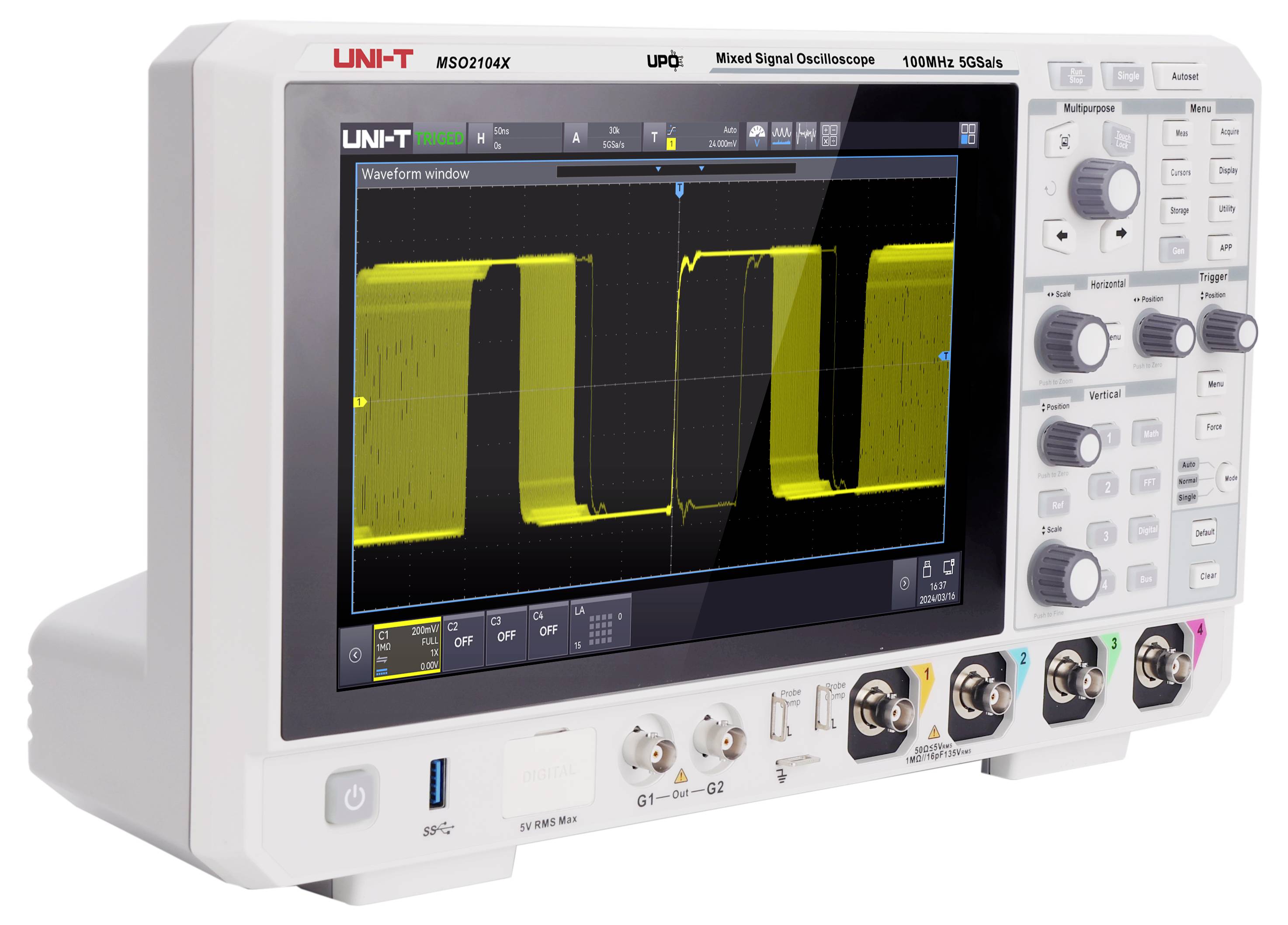

Egy digitális oszcilloszkóp négyszögjeleket mutat sárga hullámformákkal a képernyőn. Számos forgókapcsolóval és csatlakozóval rendelkezik.

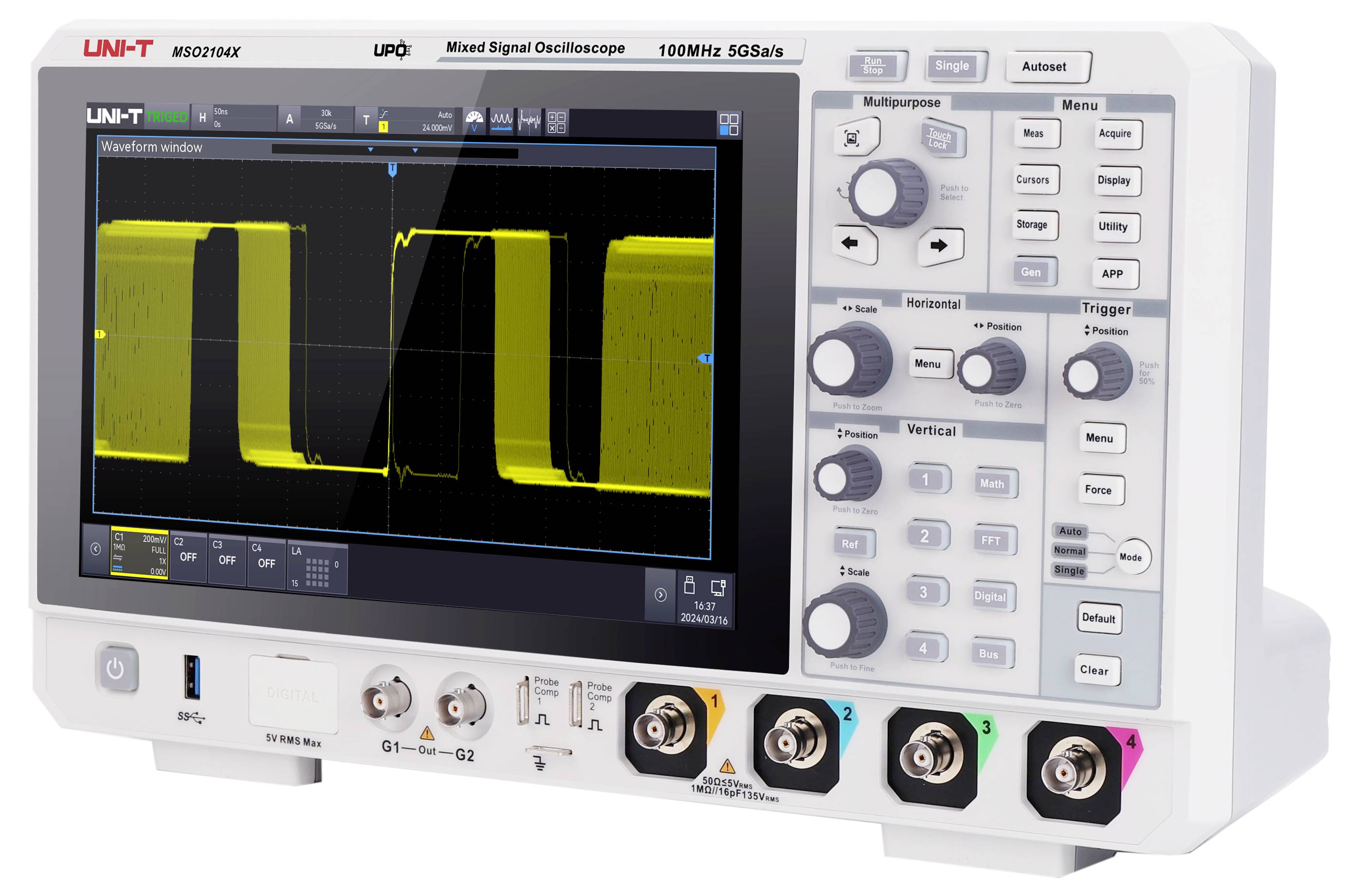

Egy oszcilloszkóp sárga, derékszögű jelet mutat a kijelzőjén. A vezérlőgombok és csatlakozók jobbra és lent találhatók.

1/4

Adatlap (PDF)

EAN:

Gyártól szám:

Rendelési szám:

Jogellenes tartalom bejelentése

Főbb jellemzők

UNI-T MSO2104X digitális oszcilloszkóp 100 MHz 4+16 csatornás MSO-kész 5 GSa/s 100 Mpts 10.1″ kapacitív érintőképernyős digitális tároló (DSO)

100 MHz
Analóg bemenetek száma (max.) 4

Műszaki adatok

Termék típus: Digitális oszcilloszkóp

Sávszélesség: 100 MHz

Mintavételezési ráta/csatorna: 5 GSa/mp

Képernyőméret: 10.1 coll

Oszcilloszkóp jellemzők: Kevert jel (MSO)

Analóg bemenetek száma (max.): 4

: Gyári standard (tanúsítvány nélkül)

Digitális bemenetek száma (max.): 16

Memóriamélység/csatorna: 100 Mpts

Gyártói szám: MSO2104X

Dokumentumok és letöltések

Adatlap

Adatlap 3399984 Uni-T MSO2104X Digitális oszcilloszkóp 100 MHz 5 GSa/mp 100 Mpts Kevert jel (MSO) 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3399984 Uni-T MSO2104X Digitális oszcilloszkóp 100 MHz 5 GSa/mp 100 Mpts Kevert jel (MSO) 1 db

Leírás

Az UNI-T MSO2104X egy kompakt, vegyes jelű oszcilloszkóp akár 100 MHz sávszélességgel, 5 GSa/s mintavételi frekvenciával és 100 Mpts memóriamélységgel, amely ötvözi a teljesítményt és a költséghatékonyságot. Az Ultra Phosphor 3.0-nak köszönhetően 2 000 000 wfms/s hullámforma-felvételi sebességet ér el, lehetővé téve a ritka rendellenességek pontos észlelését. 9 trigger módot és 9 soros busz dekódolást támogat, valamint olyan hatékony elemző funkciókat, mint a spektrumanalízis, a teljesítményanalízis, a hisztogramok, a hullámforma-rögzítés és a sikeres/sikertelen tesztelés.

Ez a szöveg gépi fordítással készült.

Kivitel

- 9 az 1-ben integrált oszcilloszkóp: oszcilloszkóp, logikai analizátor, függvény-/tetszőleges hullámforma-generátor, spektrumanalizátor, protokollanalizátor, teljesítményanalizátor, Bode-diagram analizátor, nagy pontosságú frekvenciamérő, digitális voltmérő
- Ultra Phosphor 3.0: 8 csatornás párhuzamos grafikus leképezés, akár 20 Gbps feldolgozás, 2 000 000 wfms/s adatgyűjtési sebesség, akár 1 µs holtidő
- 54 méréstípus: Automatikus feszültség-, frekvencia- és fázismérés, fejlett statisztikai funkciók, trenddiagramok
Protokoll dekódolás és triggerelés: 9 protokoll támogatása (UART, I2C, SPI, CAN, I2S), 200M adat valós idejű dekódolása, egyidejű négy buszos elemzés
- Spektrumanalizátor: 4 millió pontos FFT, vízesésdiagramok, automatikus markermérések, egyidejű 4 csatornás FFT számítás
Teljesítményelemzés 6+: PSRR-elemzés, harmonikusérzékelés, bekapcsolási áram elemzése, 12 további teljesítményteszt a rendszer stabilitásának és energiahatékonyságának ellenőrzésére

Szállítás tartalma

- MSO2104X (100 MHz, 5 GSa/s, 4 csatorna) x 1
- 1 db tápkábel
- 1 db USB-kábel
- Passzív szondák (100 MHz) x4
- BNC-BNC átmenőkábel × 1
- 1 db BNC krokodilcsipeszes kábel (piros és fekete)
- Passzív szondák × 4
- Kalibrációs tanúsítvány x 1
- Többnyelvű biztonsági utasítások x 1
- Gyors üzembe helyezési útmutató x 1

Tudnivalók

Egyéb modellek

- MSO2304X: 300 MHz sávszélesség, 4 analóg csatorna, 5 GSa/s mintavételi frekvencia, 100 Mpts memória, 2 000 000 wfms/s hullámforma-gyűjtés, 16 digitális csatorna, opcionális 50 MHz-es kétcsatornás generátorral.

- MSO2204X: 200 MHz sávszélesség, 4 analóg csatorna, 5 GSa/s mintavételi frekvencia, 100 Mpts memória, 2 000 000 wfms/s hullámforma-gyűjtés, 16 digitális csatorna, opcionális 50 MHz-es kétcsatornás generátorral.

Options (opciók)

- MSO2000X-BW1MT3M: 100 MHz-es bővítés 300 MHz-es sávszélességre

- MSO2000X-BW1MT2M: 100 MHz-es sávszélesség-bővítés 200 MHz-re

- MSO2000X-AWG: Kettős 50 MHz-es tetszőleges hullámforma-generátor opció (Bode-diagrammal)

- MSO2000X-PWR: Teljesítményelemzési opció

- MSO2000X-BND: Minden soros busz triggerelési és dekódolási opció (beleértve az MSO2000X-AUTO: csomagot és az MSO2000X-AUDIO-t is)

- MSO2000X-AUDIO: Audio soros busz trigger és elemzési opció

- MSO2000X-AUTO: Autóipari soros busz trigger és dekódoló opció (beleértve a CAN, CAN-FD, LIN, FlexRay, SENT szabványokat)

- MSO2000X-CAN: Autóipari soros busz triggerelési és elemzési opció (CAN)

- MSO2000X-CANFD: Autóipari soros busz trigger és elemző opció (CAN-FD)

- MSO2000X-LIN: Autóipari soros busz trigger és elemző opció (LIN)

- MSO2000X-FLEX: Autóipari soros busz triggerelési és elemzési opció (FlexRay)

- MSO2000X-SENT: Autóipari érzékelőbusz-indító és elemző opció (SENT)
