Uni-T MSO2304X Digitális oszcilloszkóp 350 MHz 5 GSa/mp 500 Mpts Spektrum analizátor, Kevert jel (MSO), Logikai analizát
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők

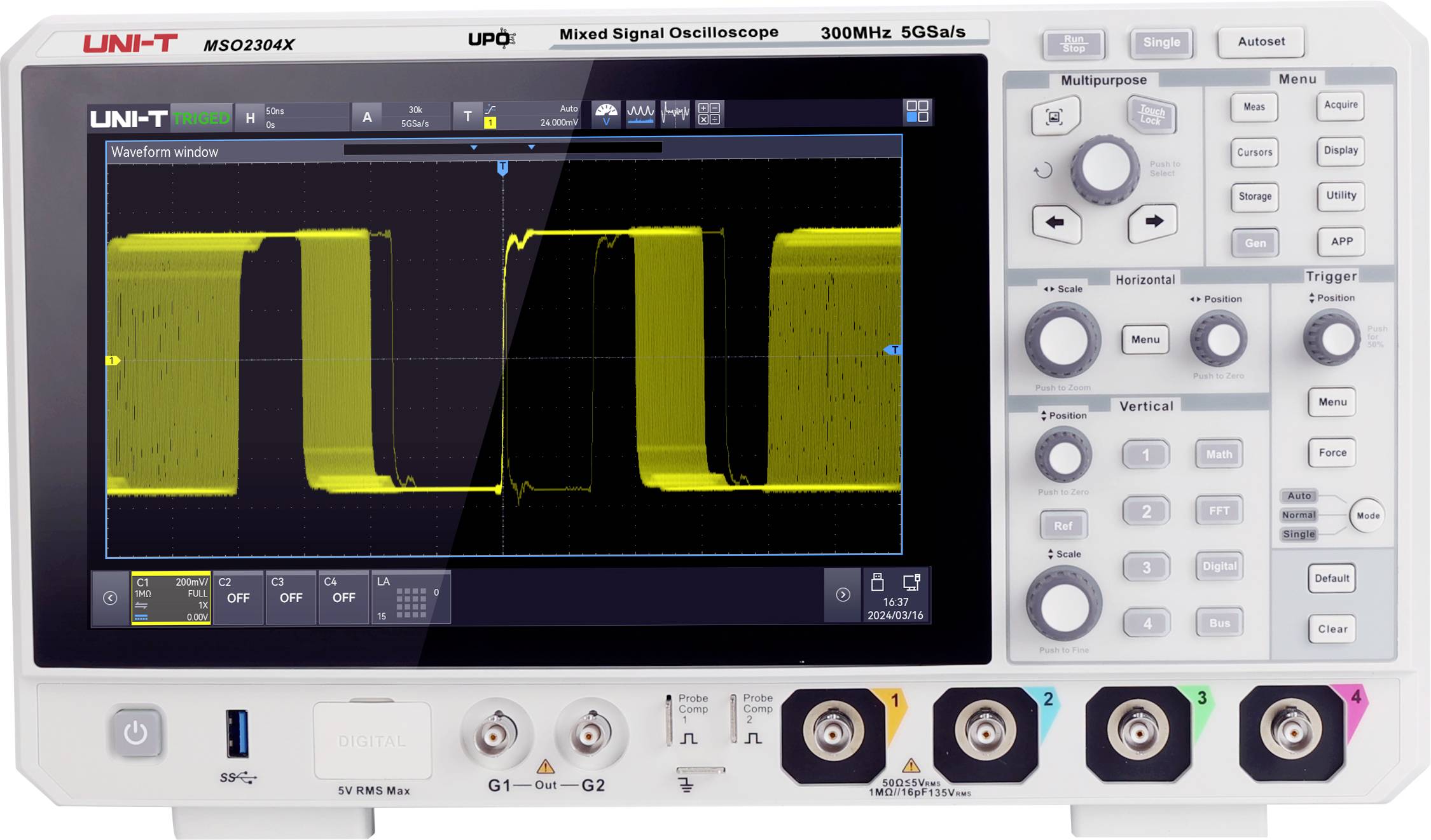

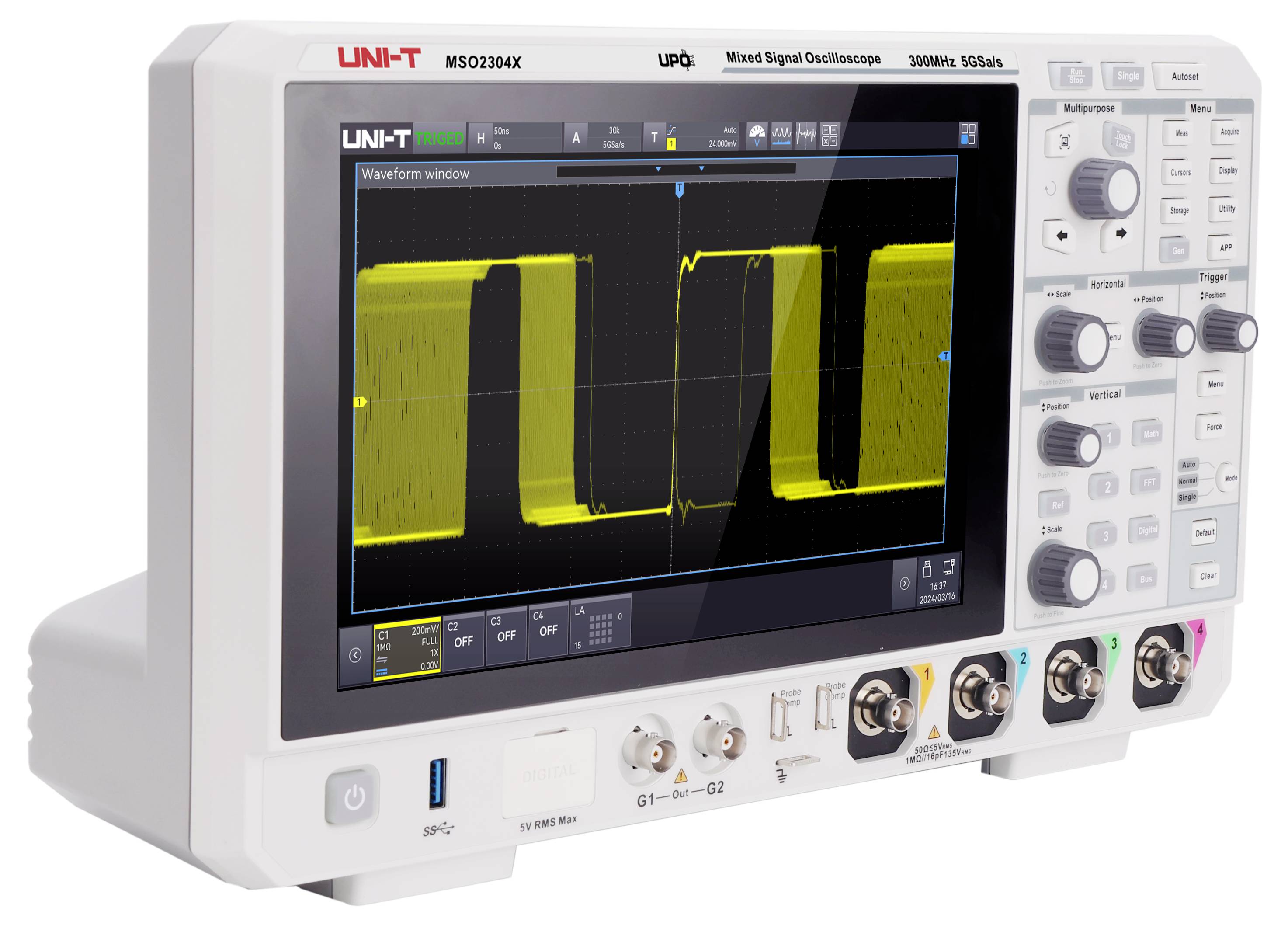

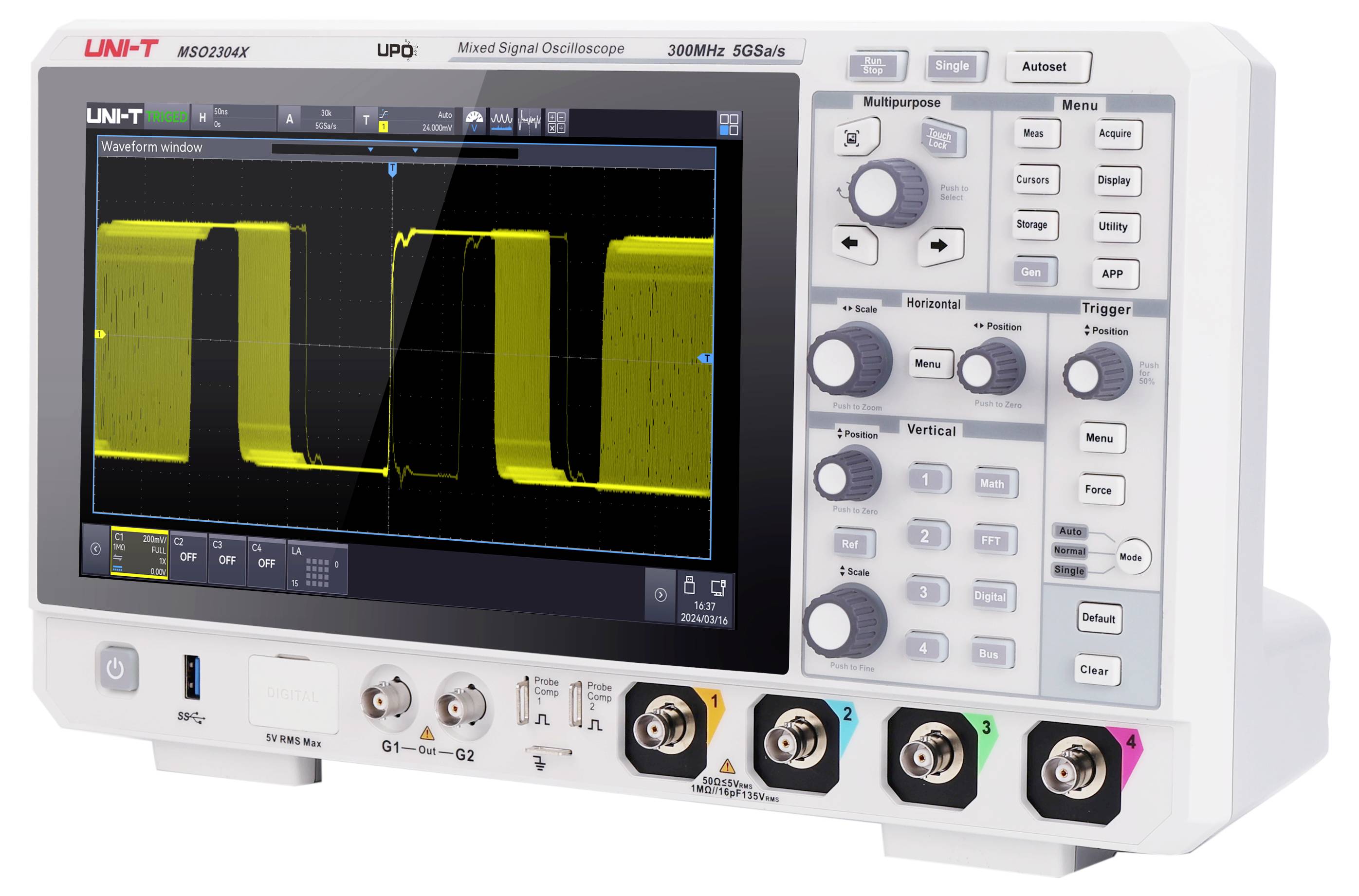

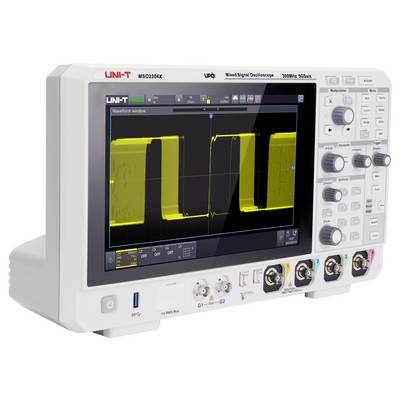

UNI-T MSO2304X digitális oszcilloszkóp 300 MHz 4+16 csatornás MSO-kész 5 GSa/s 100 Mpts10,1 hüvelykes kapacitív érintőképernyős digitális tároló (DSO)
- 350 MHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
350 MHz
- Mintavételezési ráta/csatorna
5 GSa/mp
- Képernyőméret
10.1 coll
- Oszcilloszkóp jellemzők
Spektrum analizátor
Kevert jel (MSO)
Logikai analizátor
Függvénygenerátor
Multiméter funkciók
Digitális memória (DSO)
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Digitális bemenetek száma (max.)
16
- Csatlakozók
CAN
SPI™
I²C
UART
- Memóriamélység/csatorna
500 Mpts
- Gyártói szám
MSO2304X
Dokumentumok és letöltések
Adatlap
Adatlap 3399982 Uni-T MSO2304X Digitális oszcilloszkóp 350 MHz 5 GSa/mp 500 Mpts Spektrum analizátor, Kevert jel (MSO), Logikai analizát
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3399982 Uni-T MSO2304X Digitális oszcilloszkóp 350 MHz 5 GSa/mp 500 Mpts Spektrum analizátor, Kevert jel (MSO), Logikai analizát
Kezelési- és biztonsági utasítások 3399982 Uni-T MSO2304X Digitális oszcilloszkóp 350 MHz 5 GSa/mp 500 Mpts Spektrum analizátor, Kevert jel (MSO), Logikai analizát
Kezelési- és biztonsági utasítások 3399982 Uni-T MSO2304X Digitális oszcilloszkóp 350 MHz 5 GSa/mp 500 Mpts Spektrum analizátor, Kevert jel (MSO), Logikai analizát
Leírás
Az UNI-T MSO2304X egy kompakt, vegyes jelű oszcilloszkóp akár 300 MHz sávszélességgel, 5 GSa/s mintavételi frekvenciával és 100 Mpts memóriamélységgel, amely ötvözi a teljesítményt és a költséghatékonyságot. Az Ultra Phosphor 3.0-nak köszönhetően 2 000 000 wfms/s hullámforma-felvételi sebességet ér el, lehetővé téve a ritka rendellenességek pontos észlelését. 9 trigger módot és 9 soros busz dekódolást támogat, valamint olyan hatékony elemző funkciókat, mint a spektrumanalízis, a teljesítményanalízis, a hisztogramok, a hullámforma-rögzítés és a sikeres/sikertelen tesztelés.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.

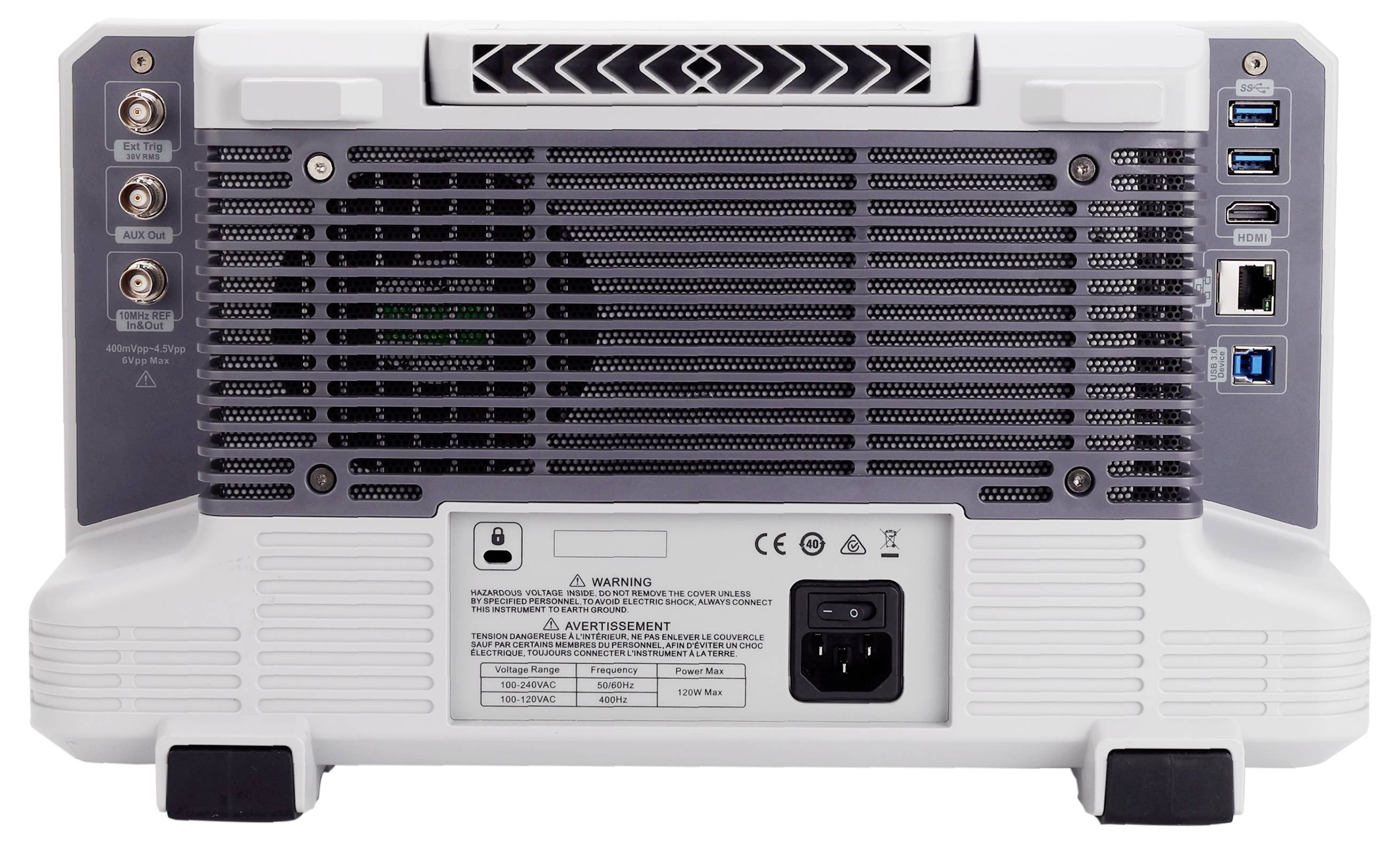

Kivitel

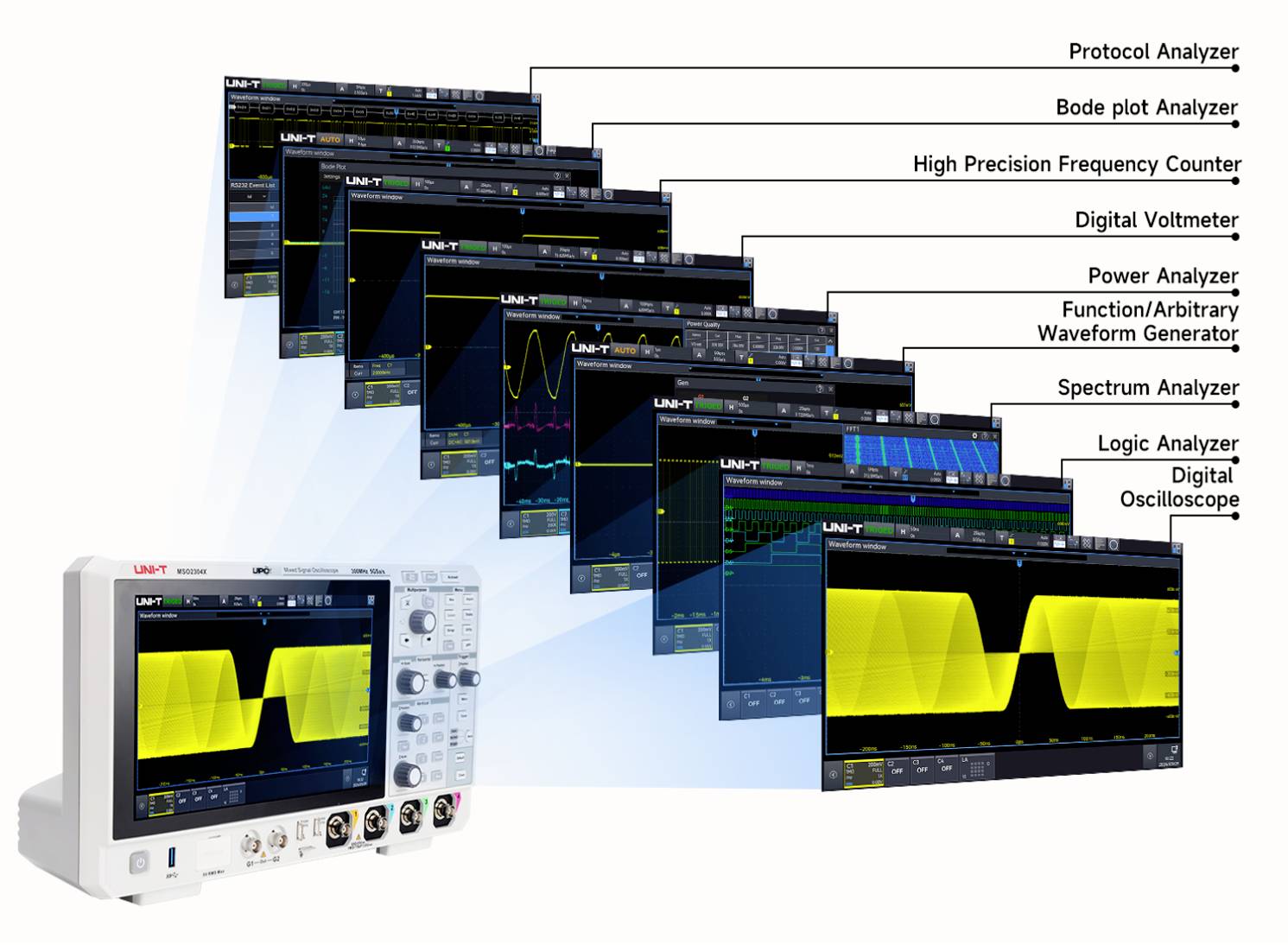

- - 9 az 1-ben integrált oszcilloszkóp: oszcilloszkóp, logikai analizátor, függvény/tetszőleges hullámforma-generátor, DH23 spektrumanalizátor, protokoll analizátor, teljesítményanalizátor, Bode-diagram analizátor, DG15 nagy pontosságú frekvenciamérő, digitális voltmérő
- - Ultra Phosphor 3.0: 8 csatornás párhuzamos grafikus leképezés, akár 20 Gbps feldolgozás, 2 000 000 wfms/s adatgyűjtési sebesség, akár 1 µs holtidő
- - 54 méréstípus: Automatikus feszültség-, frekvencia- és fázismérés, fejlett statisztikai funkciók, trenddiagramok
- Protokoll dekódolás és triggerelés: 9 protokoll támogatása (UART, I2C, SPI, CAN, I2S), 200M adat valós idejű dekódolása, egyidejű négy buszos elemzés
- - Spektrumanalizátor: 4 millió pontos FFT, vízesésdiagramok, automatikus markermérések, egyidejű 4 csatornás FFT számítás
- Teljesítményelemzés 6+: PSRR-elemzés, harmonikusérzékelés, bekapcsolási áram elemzése, 12 további teljesítményteszt a rendszer stabilitásának és energiahatékonyságának ellenőrzésére
Szállítás tartalma
- - MSO2304X (300 MHz, 5 GSa/s, 4 csatorna) x 1
- - 1 db tápkábel
- - 1 db USB-kábel
- - Passzív szondák (300 MHz) x4
- - BNC-BNC átmenőkábel × 1
- - 1 db BNC krokodilcsipeszes kábel (piros és fekete)
- - Passzív szondák × 4
- - Kalibrációs tanúsítvány x 1
- -Többnyelvű biztonsági utasítások x 1
- - Gyors üzembe helyezési útmutató x 1
Tudnivalók
Egyéb modellek
- MSO2204X: 200 MHz sávszélesség, 4 analóg csatorna, 5 GSa/s mintavételi frekvencia, 100 Mpts memória, 2 000 000 wfms/s hullámforma-gyűjtés, 16 digitális csatorna, opcionális 50 MHz-es kétcsatornás generátorral.
- MSO2104X: 100 MHz sávszélesség, 4 analóg csatorna, 5 GSa/s mintavételi frekvencia, 100 Mpts memória, 2 000 000 wfms/s hullámforma-gyűjtés, 16 digitális csatorna, opcionális 50 MHz-es kétcsatornás generátorral.
Szoftveropciók
- MSO2000X-AWG: Kettős 50 MHz-es tetszőleges hullámforma-generátor opció (Bode-diagrammal)
- MSO2000X-PWR: Teljesítményelemzési opció
- MSO2000X-BND: Minden soros busz triggerelési és dekódolási opció (beleértve az MSO2000X-AUTO: csomagot és az MSO2000X-AUDIO-t is)
- MSO2000X-AUDIO: Audio soros busz trigger és elemzési opció
- MSO2000X-AUTO: Autóipari soros busz trigger és dekódoló opció (beleértve a CAN, CAN-FD, LIN, FlexRay, SENT szabványokat)
- MSO2000X-CAN: Autóipari soros busz triggerelési és elemzési opció (CAN)
- MSO2000X-CANFD: Autóipari soros busz trigger és elemző opció (CAN-FD)
- MSO2000X-LIN: Autóipari soros busz trigger és elemző opció (LIN)
- MSO2000X-FLEX: Autóipari soros busz triggerelési és elemzési opció (FlexRay)
- MSO2000X-SENT: Autóipari érzékelőbusz-indító és elemző opció (SENT)
