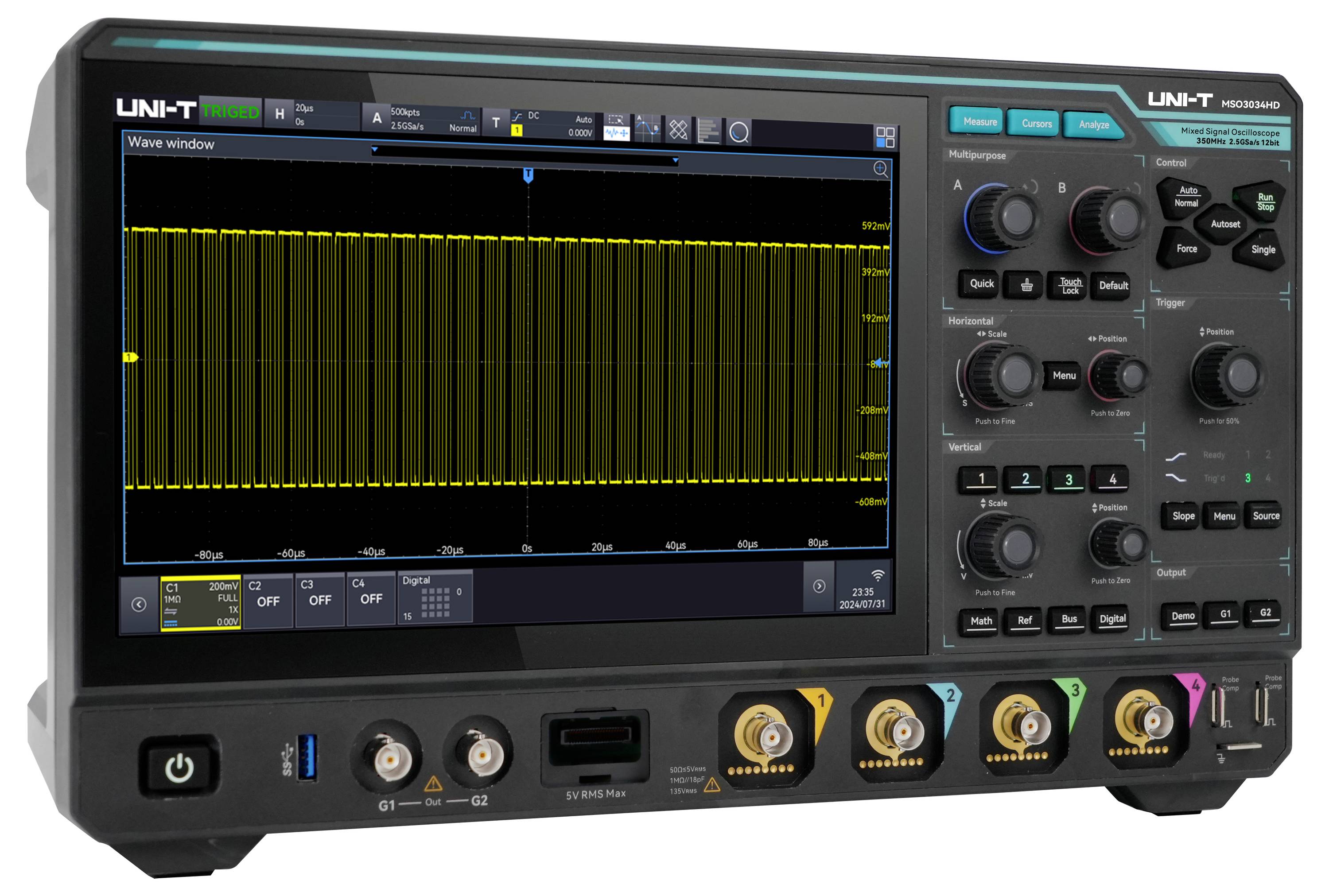

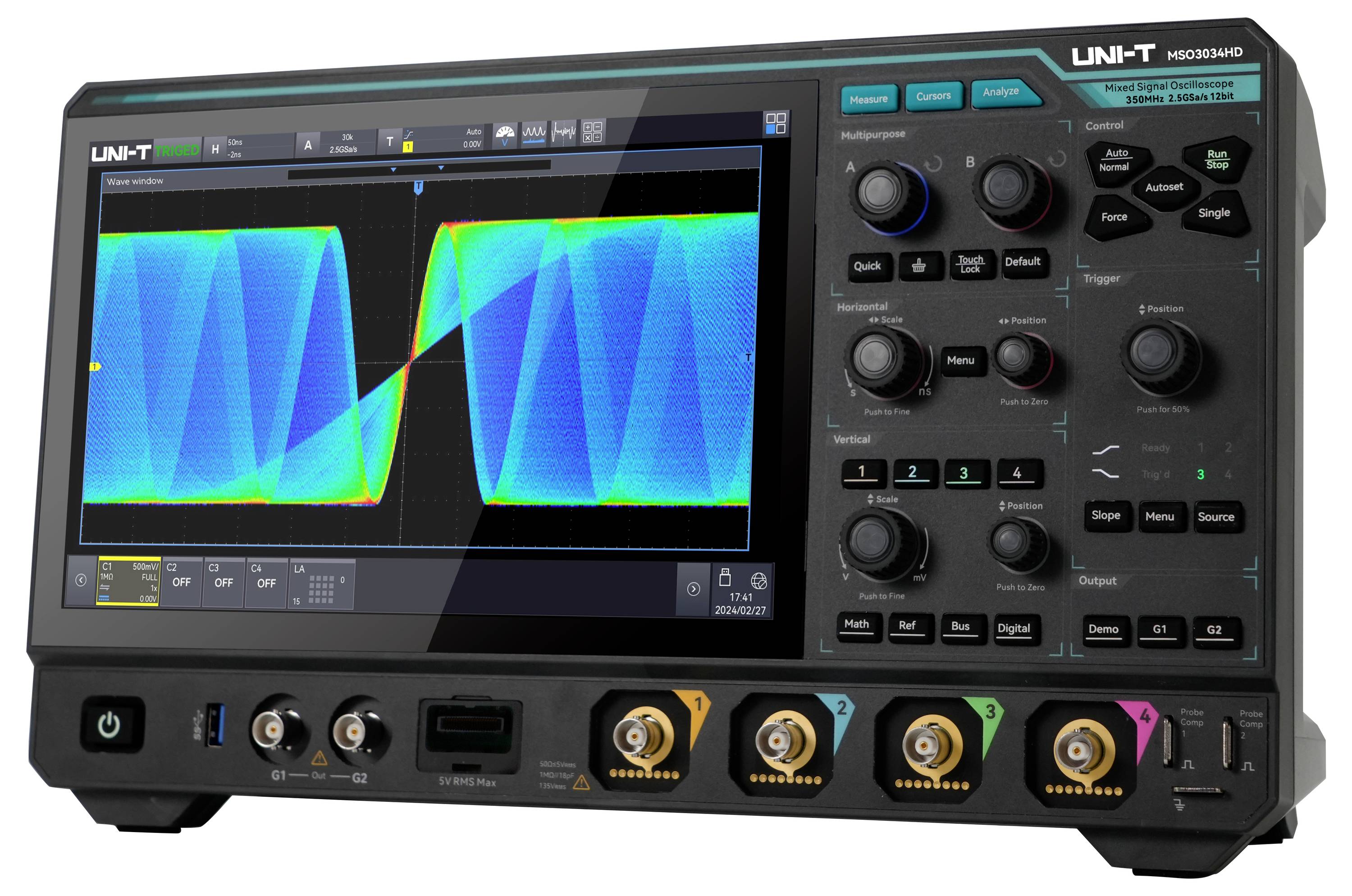

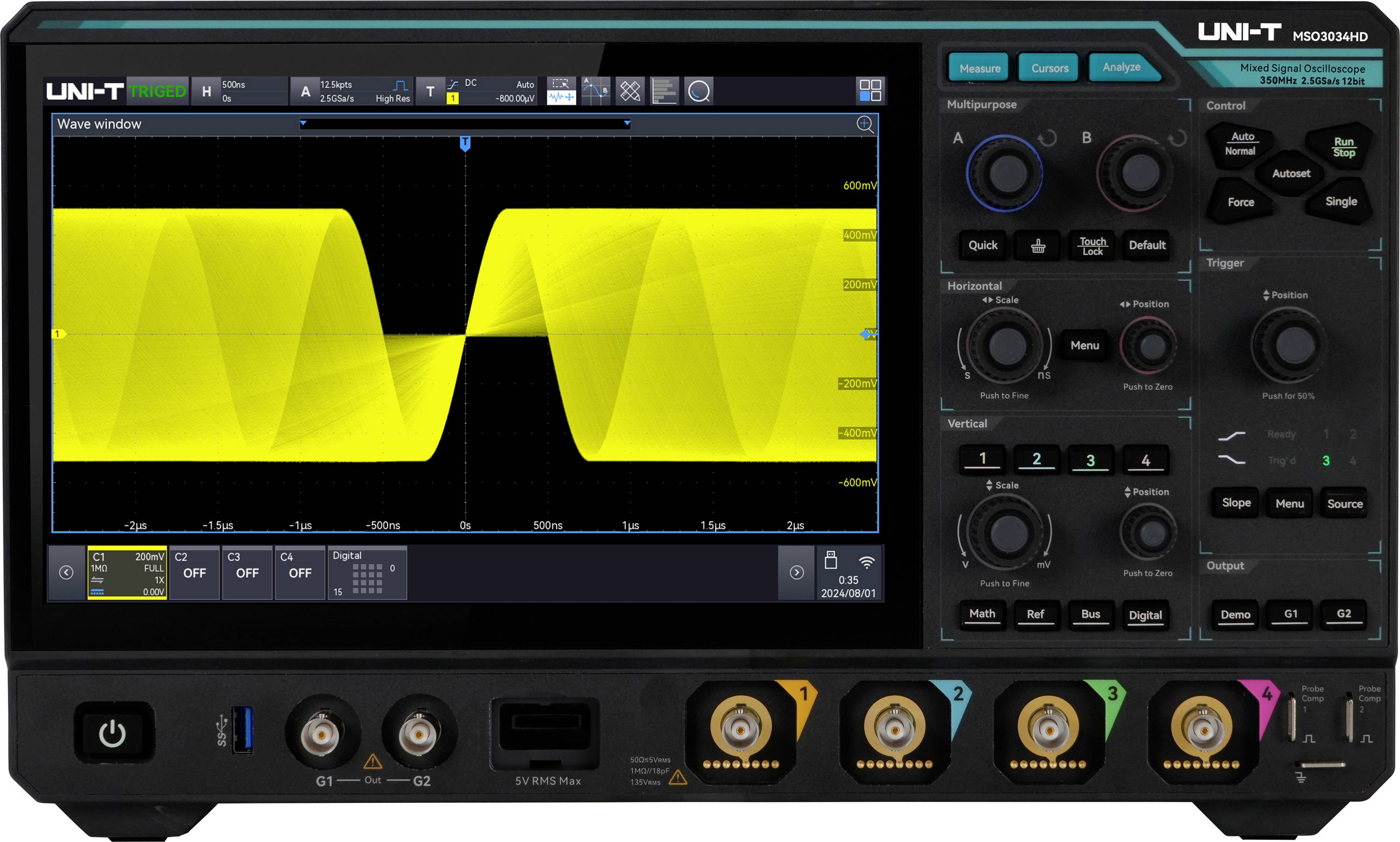

Uni-T MSO3034HD Digitális oszcilloszkóp 350 MHz 2.5 GSa/mp 500 Mpts 12 bit 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T 12 bites nagy felbontású oszcilloszkóp MSO3034HD
- 350 MHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- 9 az 1-ben funkcionális integráció: Oszcilloszkóp, logikai analizátor, generátor (opcionális), spektrumanalizátor, digitális voltmérő, frekvenciaszámláló, protokoll analizátor, Bode plot analizátor (opcionális), teljesítmény analizátor (opcionális)
- Ultra Phosphor 3.0 technológia
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
350 MHz
- Mintavételezési ráta/csatorna
2.5 GSa/mp
- Kijelző
10,1 hüvelykes kapacitív multi-touch kijelző
- Felbontás
12 bit
- Képernyőméret
10,1 coll
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Bemeneti impedancia
1 MΩ
- Bemeneti kapcsolás
DC, AC, GND
- Bemeneti feszültség
400 V
- Tápellátás
100 - 240 V/50 - 60 Hz
- Méret
(H x Sz x Ma) 106 x 364 x 209 mm
- Súly
3.83 kg
- Digitális bemenetek száma (max.)
16
- Kijelző
1280 x 800 pixel
- Szélesség
364 mm
- Magasság
209 mm
- Hossz
106 mm

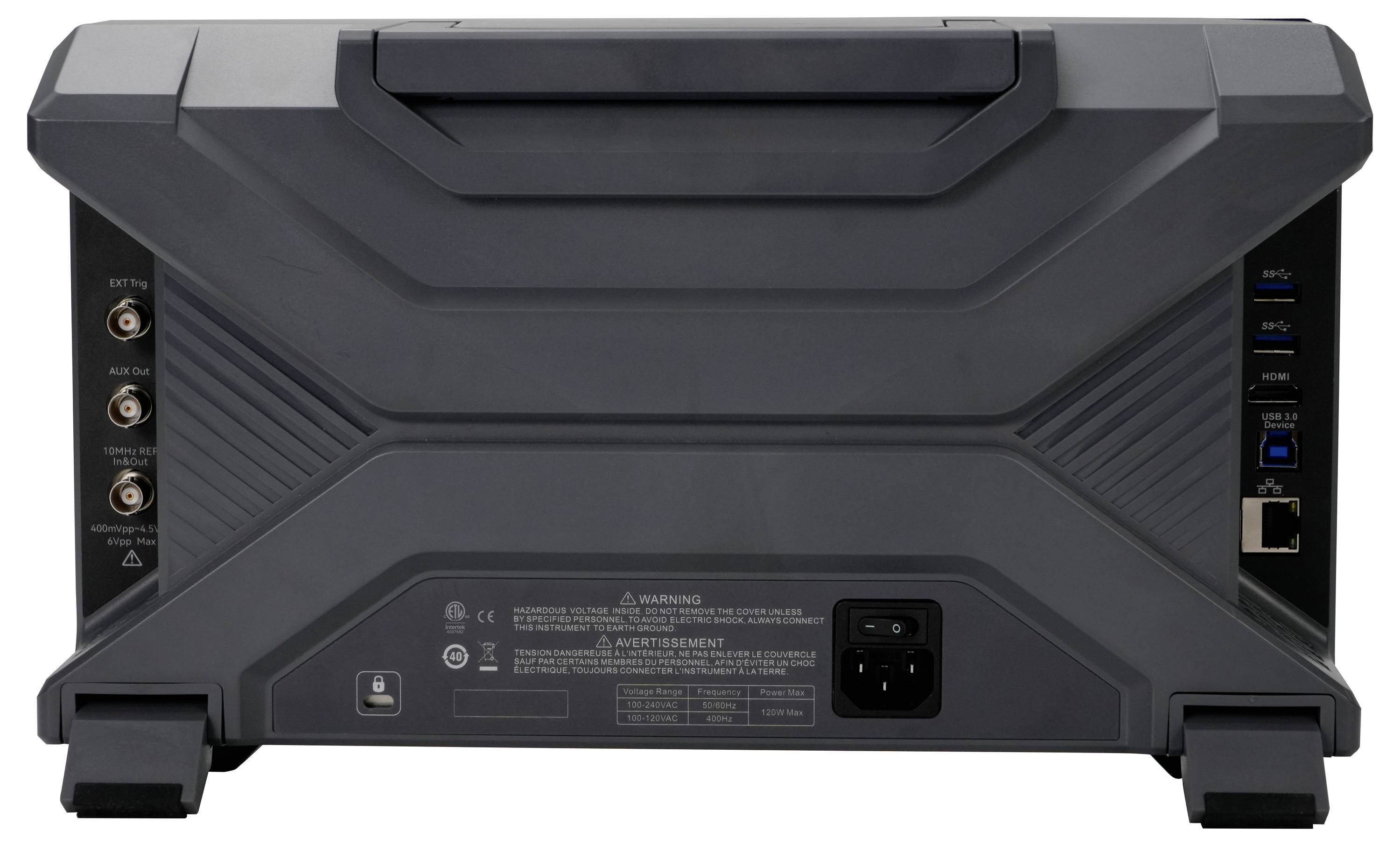

- Csatlakozók
USB-Host
USB-Device
LAN
HDMI
- Memóriamélység/csatorna
500 Mpts
- Gyártói szám
MSO3034HD
Dokumentumok és letöltések
Adatlap
Adatlap 3532334 Uni-T MSO3034HD Digitális oszcilloszkóp 350 MHz 2.5 GSa/mp 500 Mpts 12 bit 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3532334 Uni-T MSO3034HD Digitális oszcilloszkóp 350 MHz 2.5 GSa/mp 500 Mpts 12 bit 1 db
Kezelési- és biztonsági utasítások 3532334 Uni-T MSO3034HD Digitális oszcilloszkóp 350 MHz 2.5 GSa/mp 500 Mpts 12 bit 1 db
Kezelési- és biztonsági utasítások 3532334 Uni-T MSO3034HD Digitális oszcilloszkóp 350 MHz 2.5 GSa/mp 500 Mpts 12 bit 1 db
Leírás
Az MSO3034HD egy nagy teljesítményű, nagy felbontású oszcilloszkóp akár 350 MHz sávszélességgel, 2,5 GSa/s mintavételi frekvenciával, 4 analóg és 16 digitális csatornával, valamint akár 500 Mpts memóriamélységgel. Az exkluzív UltraPhosphor 3.0 technológiának köszönhetően akár 1 500 000 wfms/s hullámforma-rögzítési sebességet is elérhet 256 szürkeárnyalatos szinttel. Innovatív digitális triggerrendszert kínál nagy érzékenységgel és alacsony jitterrel, valamint számos elemző funkcióval, mint például spektrumanalízis, teljesítményanalízis, ERES, hisztogram, maszkteszt, hullámforma-felvétel, protokollanalízis és egyebek. A 10,1 hüvelykes kapacitív érintőképernyő többgesztusos vezérléssel, valamint a praktikus gyorsválasztó gombokkal különösen intuitív kezelést és optimalizált felhasználói élményt biztosít.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 16 bites nagy felbontás: A 12 bites ADC és a 4 bites ERES technológia kombinációja hatékony 16 bites felbontást biztosít, pontosan megjeleníti a finom jelszerkezeteket és hatékonyan elnyomja az interferenciát.
- Ultra Phosphor 3.0: Szekvenciális módban akár 1 500 000 wfms/s hullámforma-felvételi sebességet tesz lehetővé, 1 μs-nál kisebb minimális holtidővel, ami ideális a szórványos jelanomáliák rögzítésére.
- Kilenc az egyben funkció: Egyetlen eszközben integrálja az oszcilloszkópot, a logikai analizátort, a függvény/tetszőleges hullámforma-generátort, a spektrumanalizátort, a protokollanalizátort, a teljesítményanalizátort, a Bode-diagram analizátort, a nagy pontosságú frekvenciaszámlálót és a digitális voltmérőt.
- Kiterjedt protokollelemzés: 12 gyakori protokollt támogat, beleértve az UART, I²C, SPI, CAN, CAN-FD, LIN, FlexRay, SENT, I²S, MIL-STD-1553, ARINC 429 és Manchester protokollt, 200M adat gyors dekódolásával kevesebb mint 1 másodperc alatt.
- Teljesítményelemző funkciók: Átfogó funkciókat kínál, mint például a PSRR-elemzés, a zárt hurkú vezérlési válasz elemzése, a teljesítményminőség értékelése, az áramharmonikusok és a bekapcsolási áram elemzése a rendszer stabilitásának és energiahatékonyságának értékeléséhez és optimalizálásához.
- Hardveresen gyorsított maszkteszt: Megfelel a 6σ szabványnak, kevesebb mint 1 másodperces tesztidőtartammal, lehetővé téve a jelminőség hatékony validálását.
Szállítás tartalma
- 1x MSO3034HD (4 csatornás, 350 MHz, 12 bites nagyfelbontású oszcilloszkóp)
- 1 db hálózati kábel
- 1x USB 3.0 adatkábel, 1 m, USB A–B
- 2x Passzív szonda UT-P06
- 1x BNC-BNC átmenőkábel
- 1x BNC kábel krokodilcsipeszekkel (piros/fekete)
- 1x páramentesítő szer, 3 g
- Kalibrálási bizonylat
- 1x Biztonsági utasítások (többnyelvű)
- 1x Gyors üzembe helyezési útmutató (angol)
Tudnivalók
Digitális oszcilloszkóp: Standard
Spektrumanalizátor: Standard
Digitális voltmérő: Standard
Nagy pontosságú frekvenciaszámláló: Standard
Protokoll analizátor: Standard – RS232/422/485/UART, I²C, SPI
Protokoll analizátor: Opcionális - MSO3000HD-CAN, MSO3000HD-CANFD, MSO3000HD-LIN, MSO3000HD-FLEX, MSO3000HD-SENT, MSO3000HD-AUDIO, MSO3000HD-MIL1553, MSO3000HD-ARINC429, MSO3000HD-MANCH
Logikai analizátor: Opcionális – 16 csatornás (hardveres alapfelszereltség), UT-M15 logikai analizátor mérőfejjel használható (opcionális)
Függvény-/tetszőleges hullámforma-generátor Bode-diagram elemzéssel: Opcionális – MSO3000HD-AWG
Teljesítményelemzés: Opcionális – MSO3000HD-PWR
Sávszélesség-bővítés: Opcionális – MSO3000HD-BW3M5T5M
