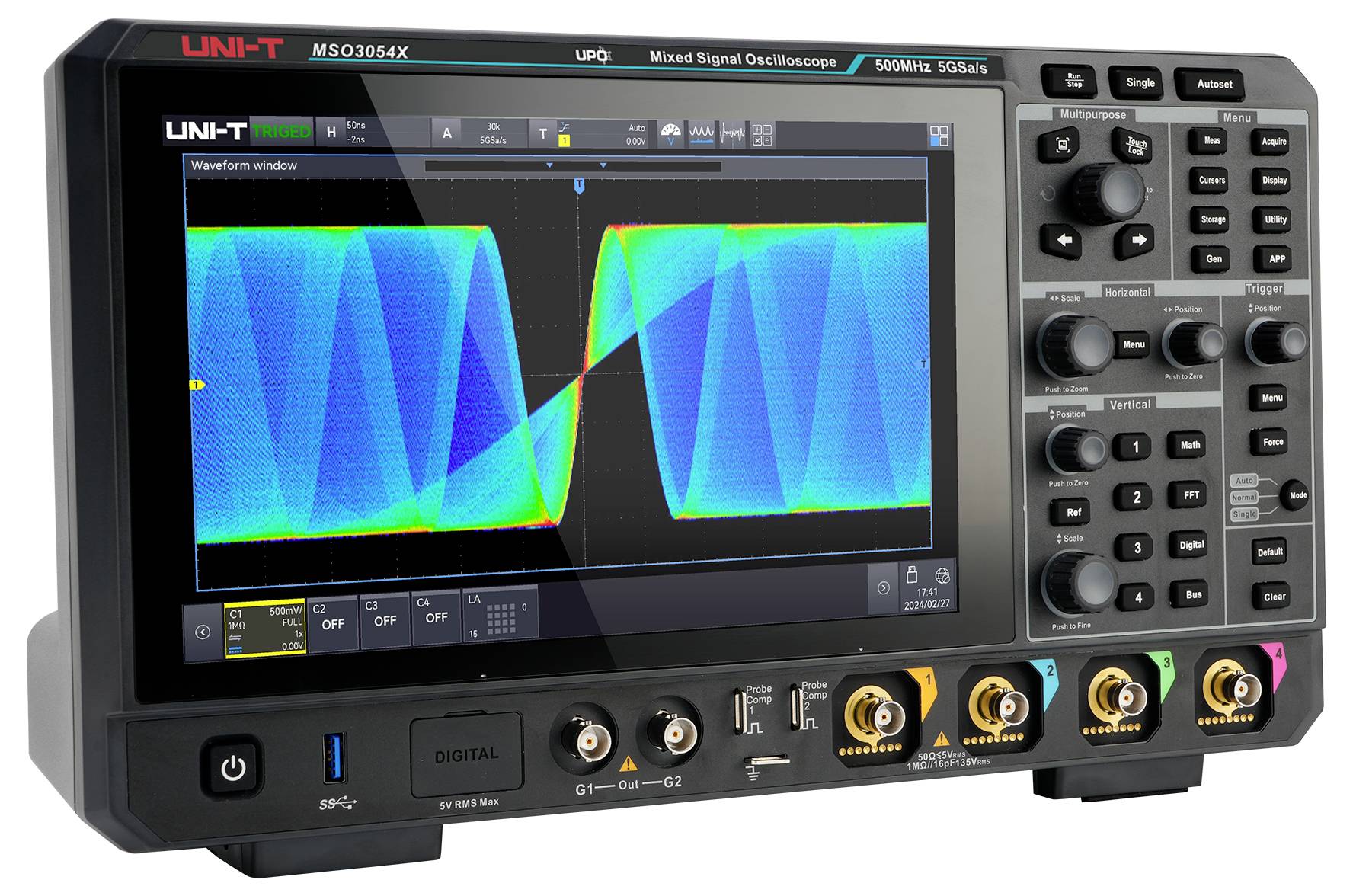

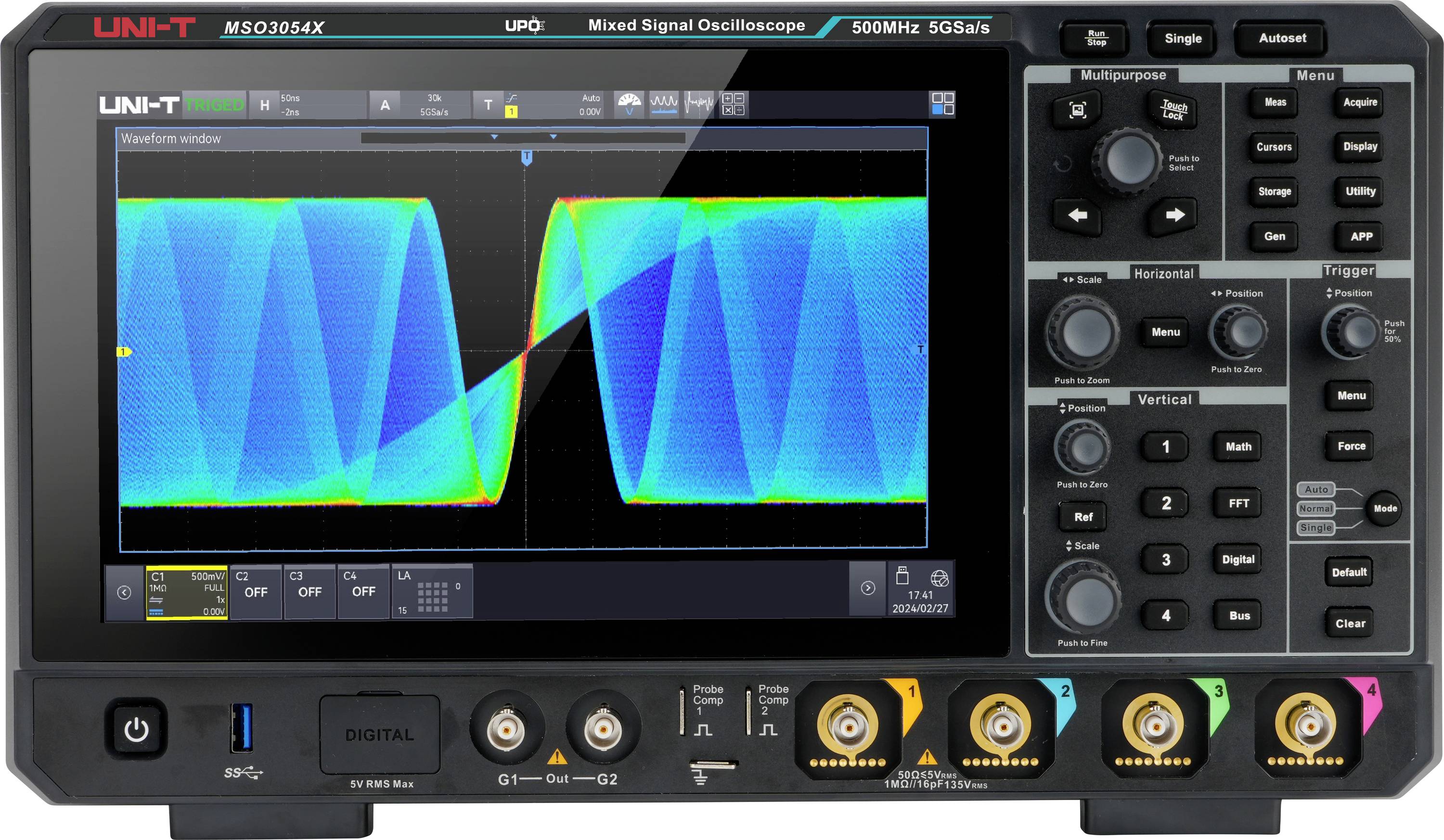

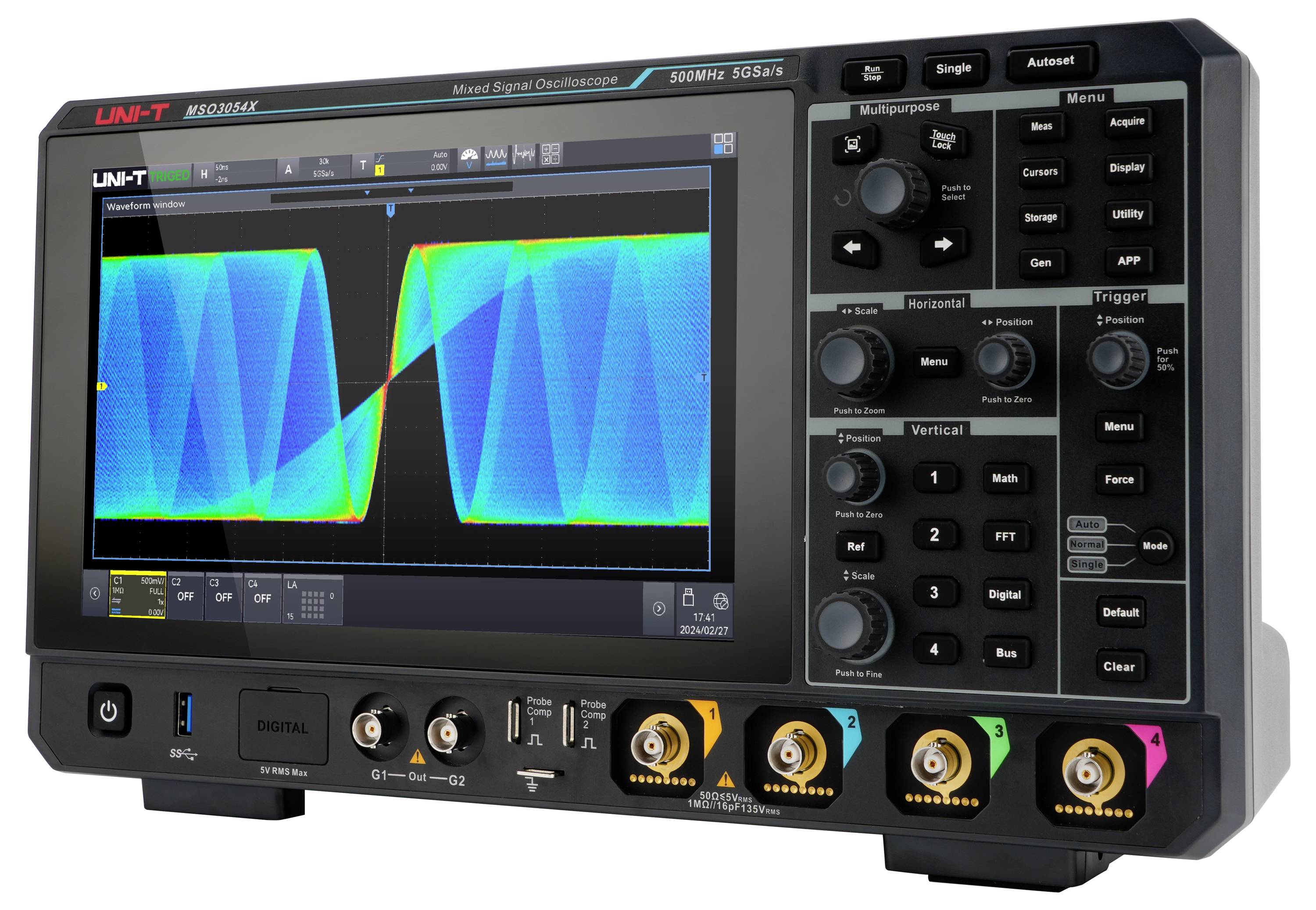

Uni-T MSO3054X Digitális oszcilloszkóp 500 MHz 5 GSa/mp 500 Mpts Függvénygenerátor, Spektrum analizátor, Felharmonikus a
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T MSO3054X digitális oszcilloszkóp 500MHz 4+16 csatornás MSO-kész 5 GSa/s 500 Mpts 2 000 000 wfms/s 10,1 hüvelykes kapacitív érintőképernyős digitális tároló (DSO)
- 500 MHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
500 MHz
- Mintavételezési ráta/csatorna
5 GSa/mp
- Képernyőméret
10.1 coll
- Oszcilloszkóp jellemzők
Függvénygenerátor
Spektrum analizátor
Felharmonikus analízis
Kevert jel (MSO)
Logikai analizátor
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Digitális bemenetek száma (max.)
16
- Csatlakozók
Soros
- Memóriamélység/csatorna
500 Mpts
- Gyártói szám
MSO3054X
Dokumentumok és letöltések
Adatlap
Adatlap 3399967 Uni-T MSO3054X Digitális oszcilloszkóp 500 MHz 5 GSa/mp 500 Mpts Függvénygenerátor, Spektrum analizátor, Felharmonikus a
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3399967 Uni-T MSO3054X Digitális oszcilloszkóp 500 MHz 5 GSa/mp 500 Mpts Függvénygenerátor, Spektrum analizátor, Felharmonikus a
Kezelési- és biztonsági utasítások 3399967 Uni-T MSO3054X Digitális oszcilloszkóp 500 MHz 5 GSa/mp 500 Mpts Függvénygenerátor, Spektrum analizátor, Felharmonikus a
Kezelési- és biztonsági utasítások 3399967 Uni-T MSO3054X Digitális oszcilloszkóp 500 MHz 5 GSa/mp 500 Mpts Függvénygenerátor, Spektrum analizátor, Felharmonikus a
Leírás
Az UNI-T MSO3054X vegyesjelű oszcilloszkóp maximális mintavételi sebessége 5 GSa/s, memóriamélysége pedig akár 500 Mpts. Az exkluzív Ultra Phosphor 3.0 technológiának köszönhetően 2 000 000 wfms/s hullámforma-rögzítési sebességet ér el, és 12 fejlett trigger- és soros busz dekódolási protokollt támogat. A 10,1 hüvelykes kapacitív érintőképernyővel, gesztusvezérléssel és integrált webszerverrel a távvezérléshez felszerelt oszcilloszkóp ideális beágyazott rendszerekben, autóipari elektronikában és a repülőgépiparban való alkalmazásokhoz.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- - 9 az 1-ben integráció: Oszcilloszkópot, logikai analizátort, hullámforma-generátort, spektrumanalizátort és sok mást egyesít a maximális sokoldalúság érdekében.
- - Ultra Phosphor 3.0: 8 csatornás párhuzamos analízis, akár 20 Gbps feldolgozás és 2 000 000 wfms/s adatgyűjtési sebesség a precíz anomáliaészleléshez.
- - 54 mérési típus: feszültség-, frekvencia- és fázismérések fejlett statisztikai funkciókkal és trendgrafikonokkal a mélyreható elemzéshez.
- - Power Analysis 6+: Átfogó teljesítményminőség- és teljesítményelemzés PSRR-rel, harmonikus és bekapcsolási áramméréssel, valamint 12 teszttel 2024-ben.
- - Spektrumanalizátor: Támogatja a 4 millió pontos FFT-t, az egyidejű 4 csatornás FFT-t, a vízesésdiagramot és a markermérést a gyors és pontos frekvenciaanalízishez.
Szállítás tartalma
- - 1 db MSO3054X (500 MHz, 5 GSa/s, 4 csatorna)
- - 1 db tápkábel
- - 1 db USB-kábel
- - Passzív szondák (500 MHz) x4
- - BNC-BNC átmenőkábel × 1
- - 1 db BNC krokodilcsipeszes kábel (piros és fekete)
- - Passzív szondák × 4
- - Kalibrációs tanúsítvány x 1
- - Többnyelvű biztonsági utasítások x 1
- - Gyors üzembe helyezési útmutató x 1
Tudnivalók
Egyéb modellek
- MSO3034X: 350 MHz sávszélesség, 4 analóg csatorna, 5 GSa/s mintavételi frekvencia, akár 500 Mpts memóriamélység, 2 000 000 wfms/s hullámforma-felvételi sebesség, 16 digitális csatorna és opcionális 50 MHz-es kétcsatornás generátor.
Szoftveropciók
- MSO3000X-AWG: Kettős 50 MHz-es tetszőleges hullámforma-generátor szoftveropció (Bode-diagrammal együtt).
- MSO3000X-PWR: Szoftveres teljesítményelemzés
- MSO3000X-BND: Minden soros busz trigger és dekódoló szoftveropció (beleértve az AUTO, Audio, MIL-STD, ARINC, Manchester).
- MSO3000X-AUDIO: Audio soros busz trigger és elemző szoftver opció (I2S, LJ, RJ, TDM).
- MSO3000X-MIL1553: Repülőgépipari soros busz trigger és elemző szoftver opció (MIL-STD-1553).
- MSO3000X-ARINC429: Repülőgépipari soros busz trigger és elemző szoftver opció (ARINC 429).
- MSO3000X-AUTO: Autóipari soros busz trigger és dekódoló szoftver opció (CAN, CAN-FD, LIN, FlexRay, SENT).
- MSO3000X-MANCH: Soros busz triggerelés és elemzés (Manchester)
- MSO3000X-CANFD: Autóipari soros busz trigger és elemző szoftver opció (CAN-FD)
- MSO3000X-LIN: Autóipari soros busz trigger és elemző szoftver opció (LIN)
- MSO3000X-FLEX: Autóipari soros busz trigger és elemző szoftver opció (FlexRay)
- MSO3000X-SENT: Autóipari érzékelőbusz-indító és elemző szoftver opció (SENT)
