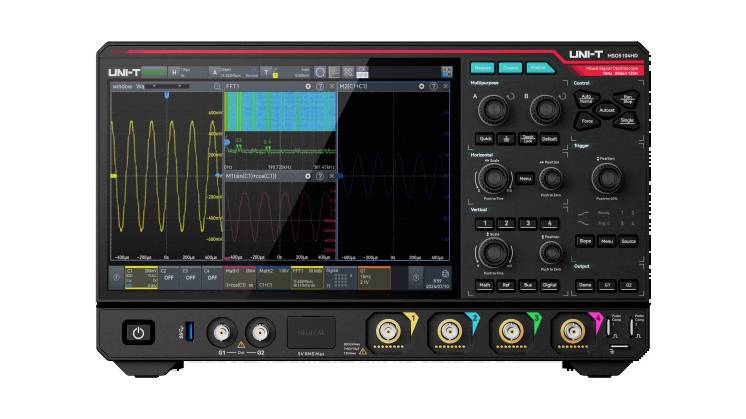

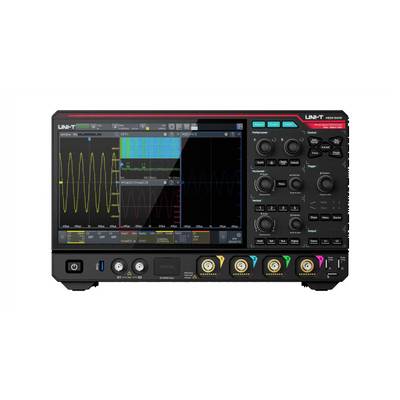

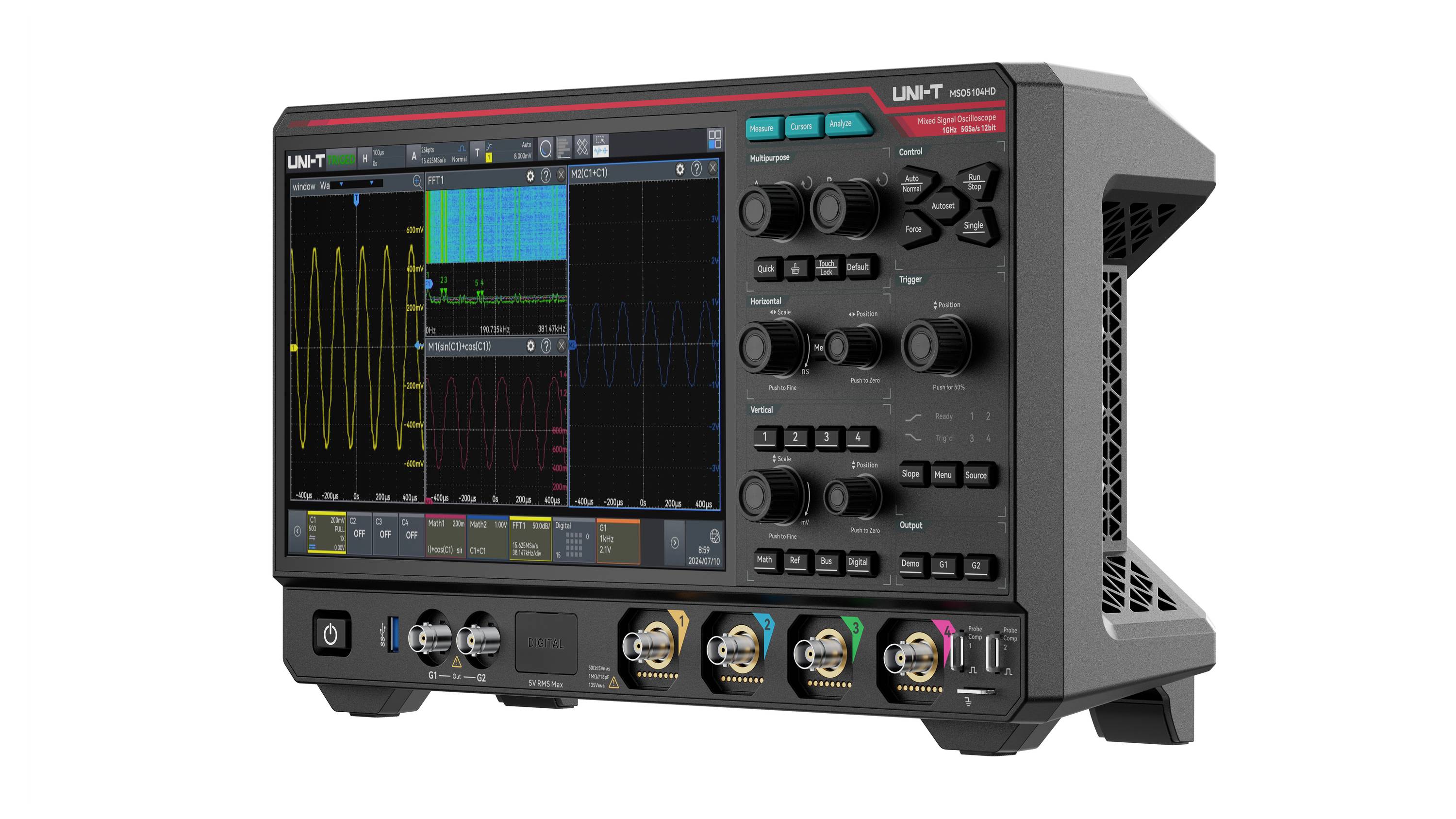

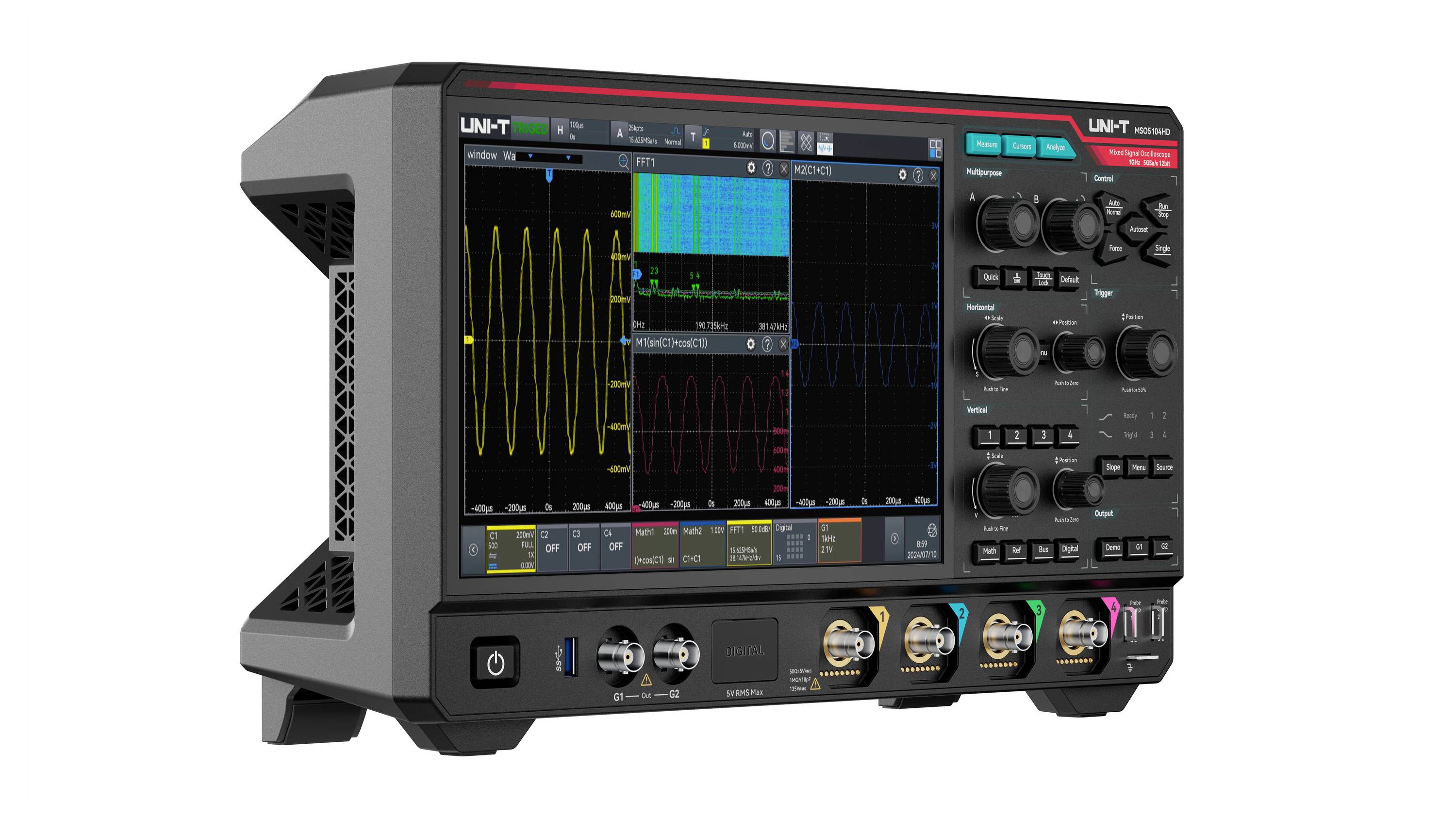

Uni-T MSO5034HD Analóg oszcilloszkóp, Digitális oszcilloszkóp 350 MHz 2 GSa/mp 200 Mpts 12 bit Kevert jel (MSO) 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T nagy felbontású oszcilloszkóp MSO5034HD
- 350 MHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- Termék típus
Analóg oszcilloszkóp
- Sávszélesség
350 MHz
- Mintavételezési ráta/csatorna
2 GSa/mp
- Felbontás
12 bit
- Képernyőméret
25,65 cm (10,1 Zoll)
- Oszcilloszkóp jellemzők
Kevert jel (MSO)
- Időbázis
500 ps/divtől 1000 s/divig
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT II
- Függőleges eltérítés
1 mV/div - 10 V/div
- Bemeneti impedancia
1 MΩ
- Bemeneti kapcsolás
DC, AC, GND
- Bemeneti feszültség
1 mV/osztástól 10 V/osztásig (1 MΩ-nál)
- Tápellátás
100 - 240 V/AC
- Méret
(H x Sz x Ma) 121 x 358 x 214 mm
- Súly
4.1 kg
- Digitális bemenetek száma (max.)
16
- Kijelző
1280 x 800 pixel
- Kalibrálási teljesítmény
Belső önkalibrálás (Self-Cal)
- Szélesség
358 mm
- Magasság
214 mm
- Hossz
121 mm

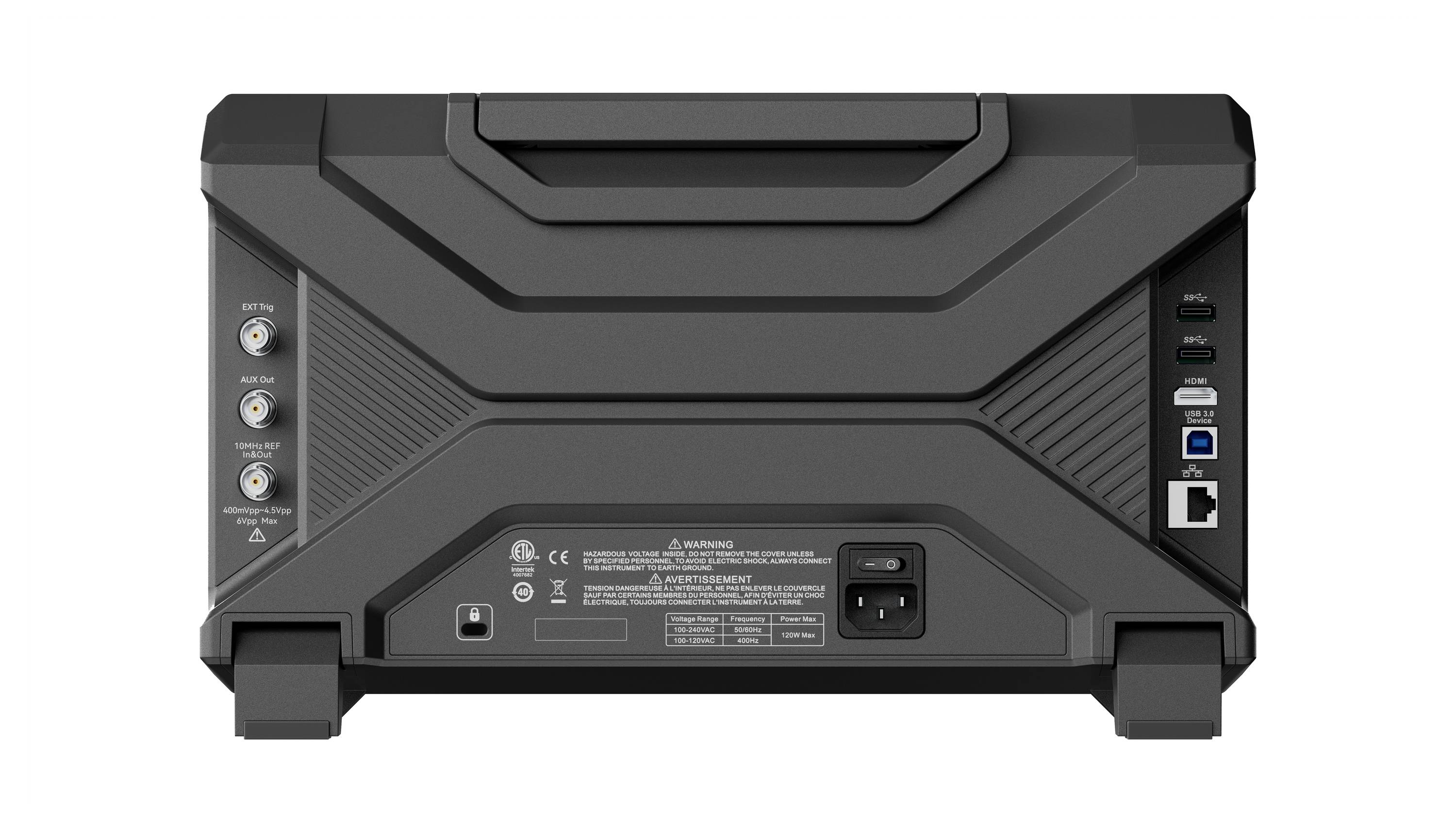

- Csatlakozók
USB-Host
USB-Device
LAN
HDMI
- Memóriamélység/csatorna
200 Mpts
- Gyártói szám
MSO5034HD
Dokumentumok és letöltések
Adatlap
Adatlap 3757372 Uni-T MSO5034HD Analóg oszcilloszkóp, Digitális oszcilloszkóp 350 MHz 2 GSa/mp 200 Mpts 12 bit Kevert jel (MSO) 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3757372 Uni-T MSO5034HD Analóg oszcilloszkóp, Digitális oszcilloszkóp 350 MHz 2 GSa/mp 200 Mpts 12 bit Kevert jel (MSO) 1 db
Leírás
Az MSO5034HD egy nagy teljesítményű, nagy felbontású oszcilloszkóp sorozat, 350 MHz-es sávszélességgel, 5 GSa/s mintavételi frekvenciával, 4 analóg és 16 digitális csatornával, valamint akár 500 Mpts memóriamélységgel. Az exkluzív UltraPhosphor 3.0 technológiának köszönhetően akár 1 500 000 wfms/s hullámforma-rögzítési sebességet is elérhet 256 szürkeárnyalatos szinttel. Innovatív digitális triggerrendszert kínál nagy érzékenységgel és alacsony jitterrel, valamint számos fejlett trigger- és elemző funkcióval, mint például a spektrumanalízis, teljesítményanalízis, hisztogram, hullámforma-rögzítés, ERES, hardveres gyorsítású maszktesztelés, keresés és navigáció, valamint soros busz triggerelés és dekódolás. A 10,1 hüvelykes kapacitív érintőképernyő többgesztusos vezérléssel, valamint a praktikus gyorsválasztó gombokkal különösen intuitív kezelést és optimalizált felhasználói élményt tesz lehetővé.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- 16 bites nagy felbontás: A 12 bites ADC és a 4 bites ERES kombinációja hatékony 16 bites felbontást eredményez, csökkenti a zajt és pontosan megjeleníti a finom jelrészleteket.
- Ultra Phosphor 3.0: Lehetővé teszi a valós idejű hullámforma-megjelenítést és a továbbfejlesztett jelvizualizációt.
- 9 az 1-ben funkció: Egyetlen eszközben egyesíti a digitális oszcilloszkópot, a logikai analizátort, a tetszőleges hullámforma-generátort, a spektrumanalizátort, a protokollanalizátort, a digitális voltmérőt, a frekvenciaszámlálót, a Bode-diagram analizátort és a teljesítményanalizátort.
- Busz időzítés elemzés: Támogatja az I²C, SPI és CAN protokollok időzítés elemzését.
- 56 automatikus mérési funkció: Hisztogrammal és trenddiagramokkal a gyors és egyértelmű jelelemzéshez.
- Hardveralapú hullámforma-felvétel: Valós idejű felvétel és lejátszás akár 400 000 képkockával.
- Kiterjesztett FFT: Akár 4 Mpt-vel a frekvenciatartomány részletes elemzéséhez.
- Többablakos kijelző: Hullámforma, FFT és protokollelemzés egyidejű megjelenítése egyetlen képernyőn.
- Zónaindító: Célzott módon érzékeli a jel anomáliáit, és elkülöníti a releváns jelterületeket.
- 10,1 hüvelykes érintőképernyő: Kapacitív HD érintőképernyő 1280 × 800 felbontással az intuitív kezelés érdekében.
- SCPI támogatás: Ideális távvezérléshez és automatizált tesztsorozatokhoz.
- Integrált webszerver: Lehetővé teszi a távoli felügyeletet és vezérlést PC-n vagy mobileszközön keresztül.
Szállítás tartalma
- MSO5034HD x 1
- 1 db tápkábel
- 1 db USB 3.0 kábel
- Passzív szondák (500 MHz) x4
- BNC-BNC átmenőkábel × 1
- BNC krokodilcsipeszes kábelek (piros és fekete) × 3
Tudnivalók
Egyéb modellek
- MSO5104HD: 1 GHz-es sávszélesség, 4 analóg csatorna, 16 digitális csatorna, 5 GSa/s mintavételi frekvencia, 500 Mpts memóriamélység, 800 000 wfms/s hullámforma-adatgyűjtési sebesség (szekvenciális mód: akár 1 500 000 wfms/s)
- MSO5054HD: 500 MHz sávszélesség, 4 analóg csatorna, 16 digitális csatorna, 5 GSa/s mintavételi frekvencia, 500 Mpts memóriamélység, 800 000 wfms/s hullámforma-adatgyűjtési sebesség (szekvenciális mód: akár 1 500 000 wfms/s)
Szoftveropciók
-MSO5000HD-BND: Minden trigger és dekódolási lehetőség soros buszokhoz (beleértve az EMBD, AUTO, Audio, MIL-STD, ARINC, Manchester, 1-WIRE, I3C, CAN-XL és időzítési módokat).
-MSO5000HD-AUTO: Autóipari soros busz trigger és dekódoló opció (CAN-FD, FlexRay, SENT, 1-WIRE, I3C, CAN-XL).
-MSO5000HD-AWG: 2 csatornás 50 MHz-es tetszőleges hullámforma-generátor (BODE-t is beleértve).
-MSO5000HD-CANFD: Autóipari soros busz trigger és elemző opció (CAN-FD).
-MSO5000HD-FLEX: Autóipari soros busz trigger és elemzési opció (FlexRay).
-MSO5000HD-SENT: Autóipari soros busz trigger és elemzési opció (SENT).
-MSO5000HD-CANXL: Autóipari soros busz triggerelési és elemzési opció (CAN-XL).
-MSO5000HD-I3C: Beágyazott trigger/dekódoló opció (I3C).
-MSO5000HD-1WIRE: Autóipari soros busz trigger és elemzési opció (1-WIRE).
-MSO5000HD-MANCH: Soros busz trigger és elemzés opció (Manchester).
-MSO5000HD-AUDIO: Audio soros busz trigger és elemzési opció (I2S, LJ, RJ, TDM).
-MSO5000HD-MIL1553: Repülőgépipari soros busz trigger és elemzési opció (MIL-STD-1553).
-MSO5000HD-ARINC429: Repülőgépipari soros busz trigger és elemző opció (ARINC429).
-MSO5000HD-PWR: Teljesítményelemzési opció.
-MSO5000HD-IDŐZÍTÉS: Időzítési elemzés (beleértve az I²C, SPI, I²S és CAN szolgáltatásokat).
- A HDMI® a HDMI Licensing L.L.C. bejegyzett védjegye
