Uni-T MSO7104X Digitális oszcilloszkóp 1 GHz 10 GSa/mp 1 Gpts 8 bit 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T vegyes jelű oszcilloszkóp MSO7104X
- 1 GHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- UltraAcq® technológia (akár 600 000 wfms/s valós idejű rögzítési sebesség)
- Szekvenciális mód (akár 2 000 000 wfms/s rögzítési sebesség)
- Kiterjedt, fejlett elemzési funkciók (teljesítmény, időzítés, protokoll, maszk/határérték teszt).
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
1 GHz
- Mintavételezési ráta/csatorna
10 GSa/mp
- Kijelző
15,6 hüvelykes FHD kapacitív érintőképernyő, 1920 x 1080 felbontás
- Felbontás
8 bit
- Képernyőméret
15,6 coll
- Időbázis
100 LE/div - 1000 s/div
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Mérési kategória
CAT I
- Bemeneti impedancia
1 MΩ
- Bemeneti kapcsolás
DC, AC, GND
- Bemeneti feszültség
300 V
- Tápellátás
100 - 240 V/50 - 60 Hz
- Méret
(H x Sz x Ma) 200 x 445 x 302 mm
- Súly
10.5 kg
- Digitális bemenetek száma (max.)
16
- Kijelző
1920 x 1080 pixel
- Szélesség
445 mm
- Magasság
302 mm
- Hossz
200 mm

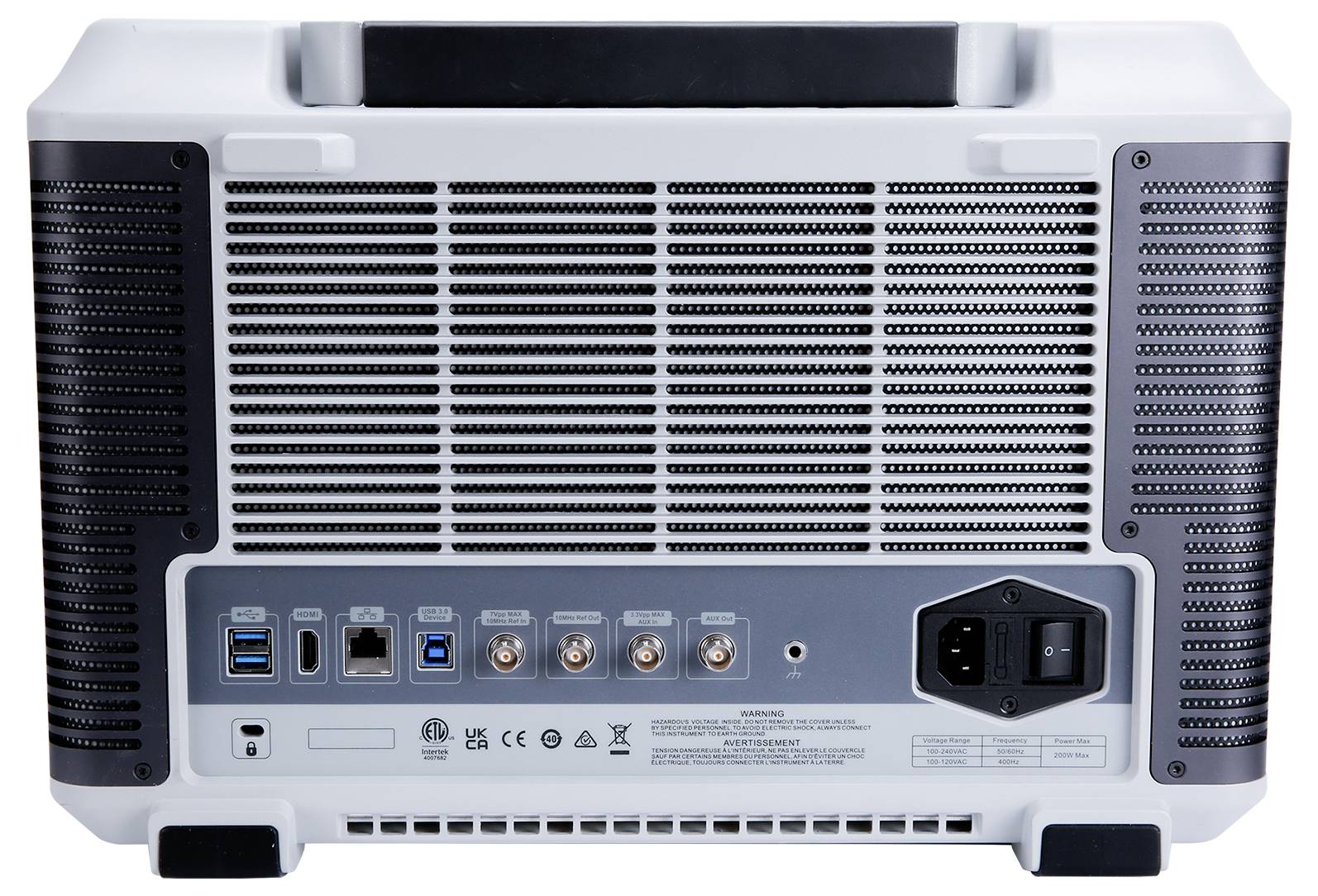

- Csatlakozók
USB-Device
USB-Host
HDMI
LAN
- Memóriamélység/csatorna
1 Gpts
- Gyártói szám
MSO7104X
Dokumentumok és letöltések
Adatlap
Adatlap 3532321 Uni-T MSO7104X Digitális oszcilloszkóp 1 GHz 10 GSa/mp 1 Gpts 8 bit 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3532321 Uni-T MSO7104X Digitális oszcilloszkóp 1 GHz 10 GSa/mp 1 Gpts 8 bit 1 db
Kezelési- és biztonsági utasítások 3532321 Uni-T MSO7104X Digitális oszcilloszkóp 1 GHz 10 GSa/mp 1 Gpts 8 bit 1 db
Kezelési- és biztonsági utasítások 3532321 Uni-T MSO7104X Digitális oszcilloszkóp 1 GHz 10 GSa/mp 1 Gpts 8 bit 1 db
Leírás

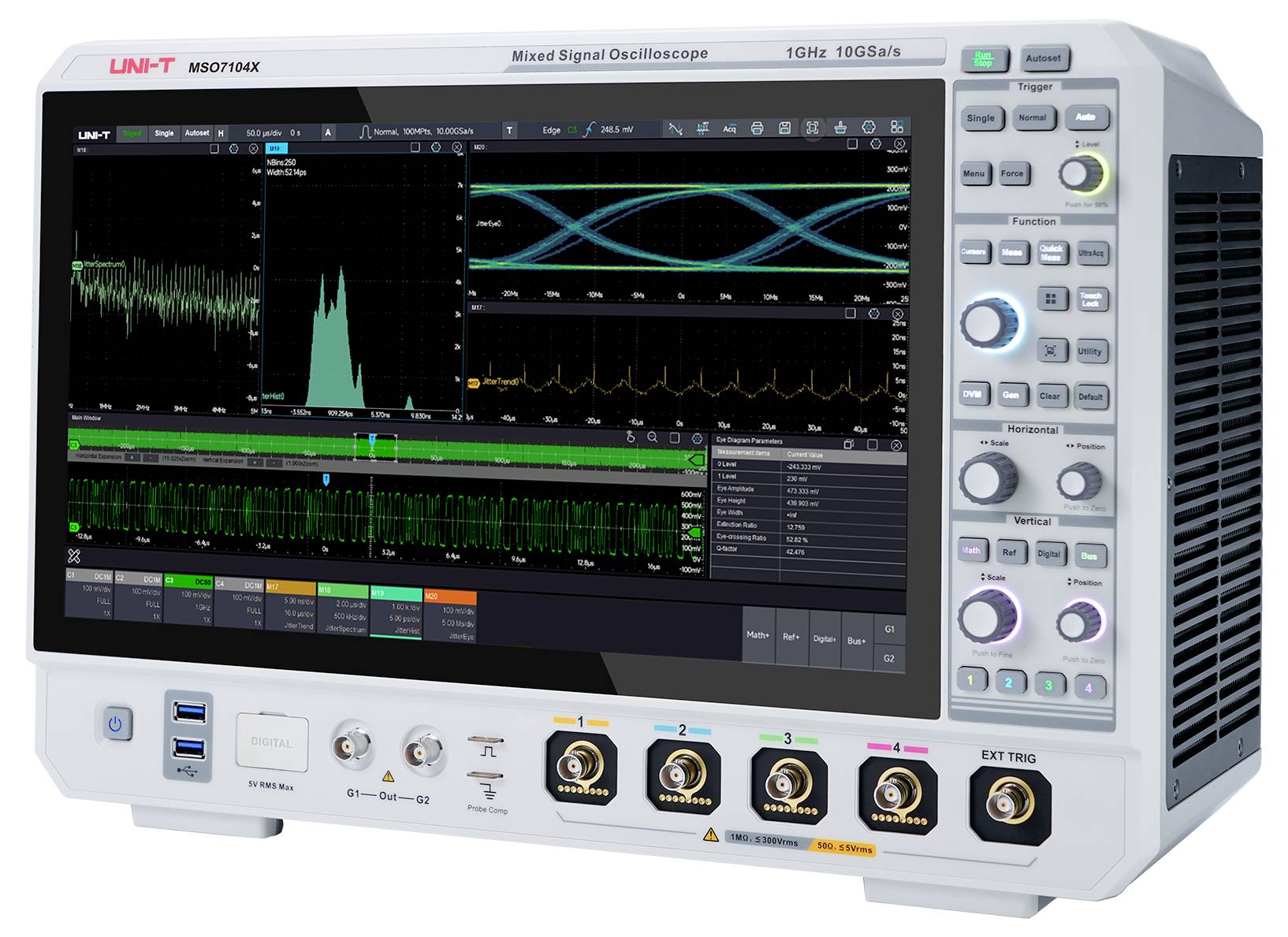

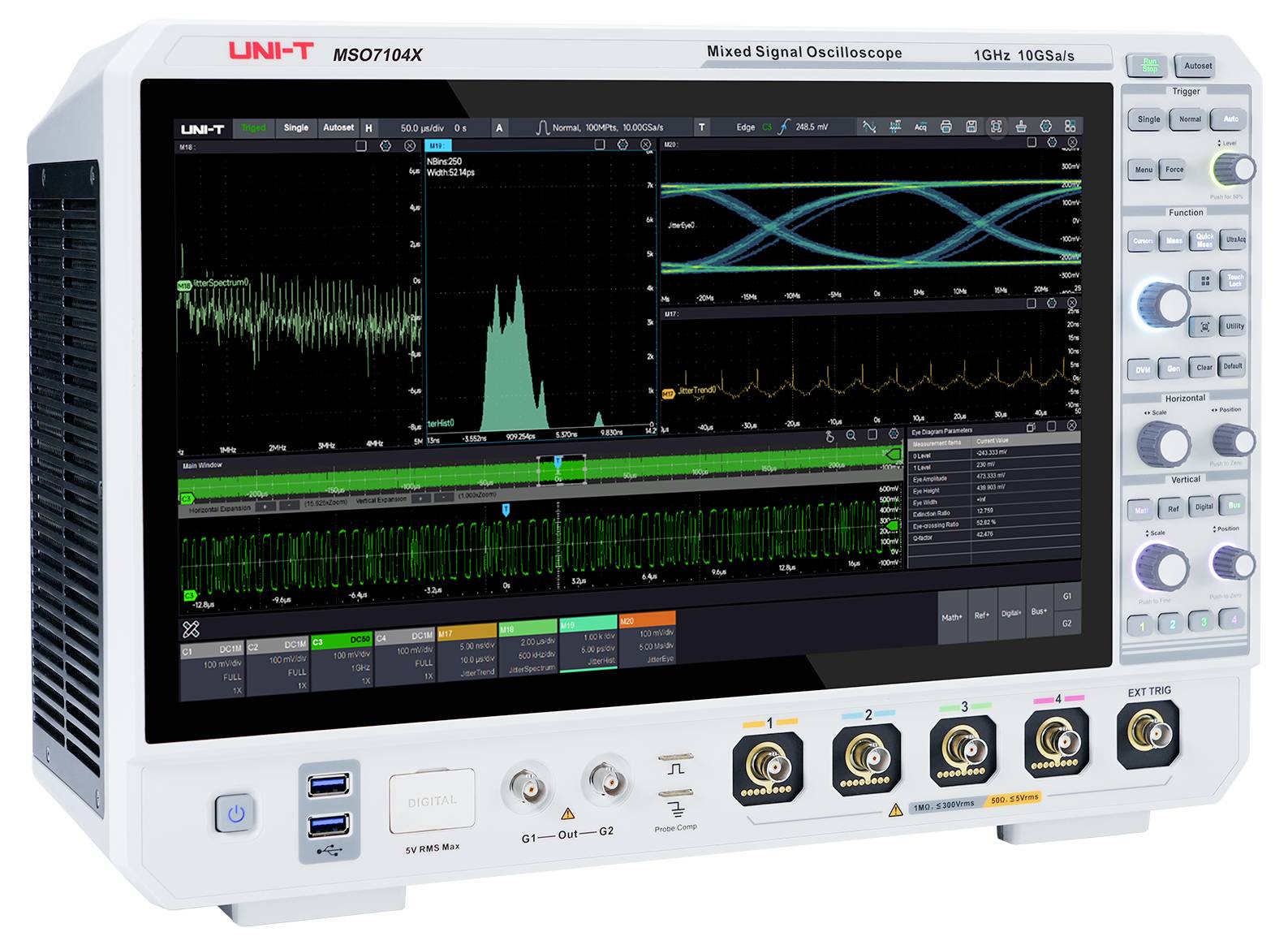

Az MSO7104X az UNI-T legújabb vegyesjelű oszcilloszkópja. Akár 1 GHz-es sávszélességével és 10 GSa/s mintavételi sebességével kiemelkedő előnyöket kínál a nagyfrekvenciás jelek elemzésében. Az egyedülálló UltraAcq® technológiának köszönhetően akár 800 000 wfms/s hullámforma-rögzítési sebességet is elérhet – szekvenciális módban akár 2 000 000 wfms/s-ot. A rendkívül nagy, 1 Gpt-s tárolási mélységgel kombinálva jelentősen javul a ritka jelanomáliák észlelésének és a részletes hullámforma-elemzés elvégzésének képessége.
Az MSO7000X számos trigger- és protokolldekódolást támogat, és fejlett elemzési funkciókat kínál, mint például a szekvencia mód, hisztogram, teljesítményelemzés, jitter-elemzés, szemdiagram és sablonmérés. Összesen 58 automatikus mérési paraméter áll rendelkezésre a mérnökök változatos igényeinek kielégítésére.
A Windows 10 64 bites operációs rendszerrel felszerelt eszköz stabil és bővíthető rendszerplatformot biztosít. A 15,6 hüvelykes kapacitív HD érintőképernyő támogatja a többablakos osztott képernyős megjelenítést és a többérintéses gesztusvezérlést. Ezáltal az oszcilloszkóp ideálisan alkalmazható kommunikációs, repülőgépipari, oktatási és számos más területen.
Ez a szöveg gépi fordítással készült.
Az MSO7000X számos trigger- és protokolldekódolást támogat, és fejlett elemzési funkciókat kínál, mint például a szekvencia mód, hisztogram, teljesítményelemzés, jitter-elemzés, szemdiagram és sablonmérés. Összesen 58 automatikus mérési paraméter áll rendelkezésre a mérnökök változatos igényeinek kielégítésére.
A Windows 10 64 bites operációs rendszerrel felszerelt eszköz stabil és bővíthető rendszerplatformot biztosít. A 15,6 hüvelykes kapacitív HD érintőképernyő támogatja a többablakos osztott képernyős megjelenítést és a többérintéses gesztusvezérlést. Ezáltal az oszcilloszkóp ideálisan alkalmazható kommunikációs, repülőgépipari, oktatási és számos más területen.
Ez a szöveg gépi fordítással készült.
Kivitel
- UltraAcq® technológia akár 2 000 000 wfms/s hullámforma-rögzítési sebességgel
- Rugalmas többablakos elrendezés (szabadon kombinálható, skálázható, teljes képernyős/osztott, lebegő/dokkolt)
- Ultra Phosphor® 3.0 az illékony jelek tiszta megjelenítéséhez
- Integrált Windows 10 64 bites operációs rendszer
- MATLAB beágyazás közvetlen eredménykijelzéssel az oszcilloszkópon

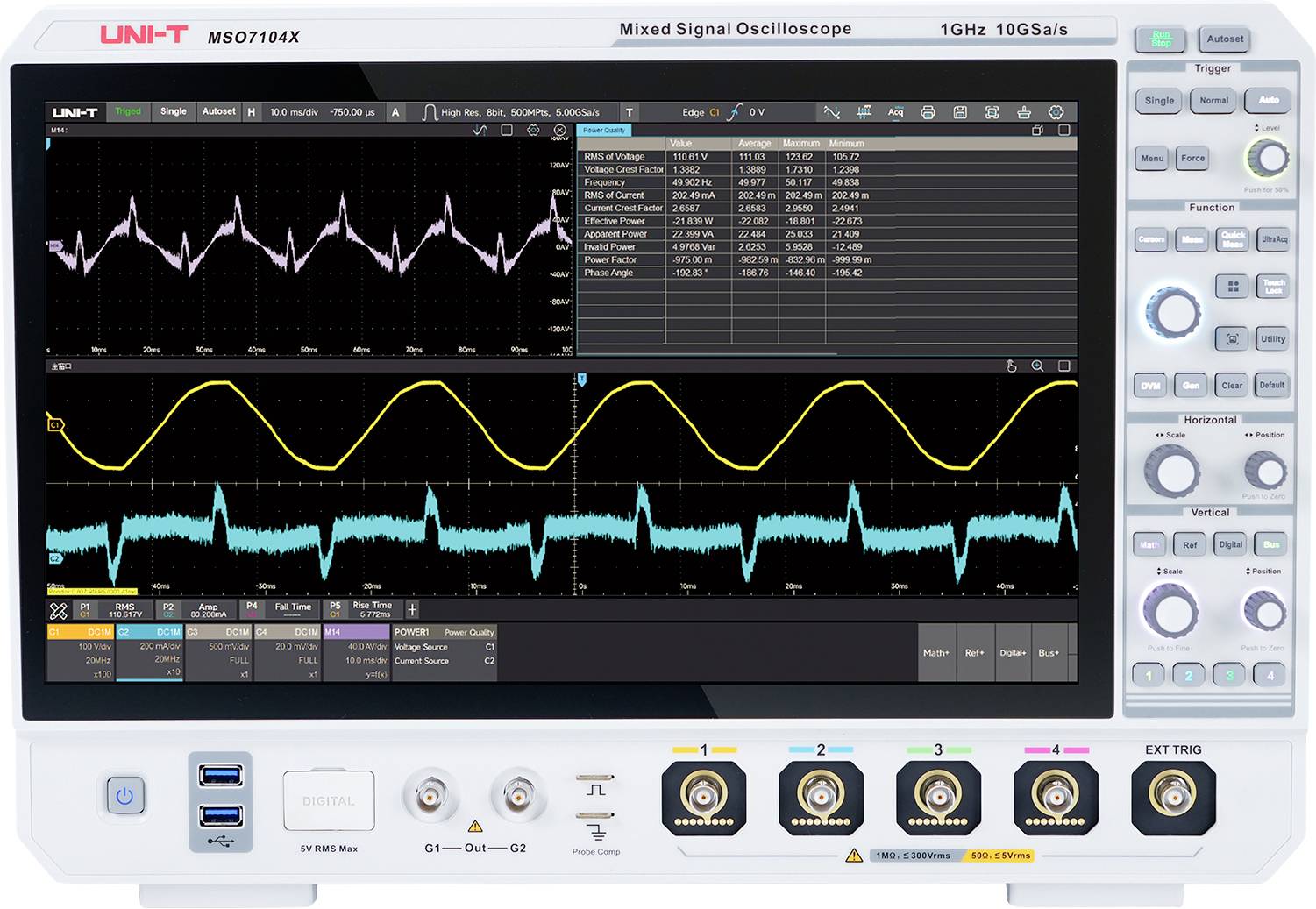

- Átfogó teljesítményelemzés (teljesítményminőség, harmonikusok, kapcsolási veszteségek, SOA, hullámosság, szabályozási hurok)
- Jitter analízis és szemdiagram (TIE, TJ, RJ, DJ, PJ, DDJ, DCD)
- Soros protokoll elemzés akár 11 protokollhoz
- Integrált webszerver (SCPI, távirányító, adatexport, mobil webes felület, online kézikönyv)
Szállítás tartalma
- 1x MSO7104X (4 csatornás, 1 GHz-es digitális oszcilloszkóp)
- 1 db hálózati kábel
- 1x USB 3.0 adatkábel, 1 m, USB A–B
- 2x UT-P07 passzív szonda
- 2x BNC-BNC átmenőkábel
- 1x Előlap (védőburkolat az előlaphoz)
- 1x páramentesítő szer, 3 g
- Kalibrálási bizonylat
- 1x Biztonsági utasítások (többnyelvű)
- 1 db rövid útmutató
Tudnivalók
Spektrumanalizátor: Standard
Digitális voltmérő: Standard
Frekvenciaszámláló: Standard
Funkció-/tetszőleges jelgenerátor: Opcionális – MSO7000X-AWG
Logikai analizátor: Opcionális – MSO7000X-LA
Protokoll analizátor (standard): RS232/422/485/UART, I2C, SPI, CAN, LIN
Protokoll analizátor (opcionális): MSO7000X-CANFD, MSO7000X-FLEX, MSO7000X-SENT, MSO7000X-AUDIO, MSO7000X-AERO
Jitter-analízis és szemdiagram: opcionális – MSO7000X-JITTER
Teljesítményelemzés: Opcionális – MSO7000X-PWR
Maszk- és küszöbérték-tesztek: Standard
Frissítési csomag: Opcionális – MSO7000X-BND
Sávszélesség-bővítés: Opcionális – MSO7000X-BW-10T20
