Uni-T UDP4303S Labortápegység, szabályozható 0 - 32 0 - 3 A 297 W USB-Device, USB-Host, LAN, RS-232 Programozható Kimene
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T UDP4303S programozható laboratóriumi tápegység
- Kimenetek száma 4 x
- 0 - 32 / 0 - 3 A
- 0 - 32 V / 0 - 3 A
- 0 - 15 V / 0 - 3 A
- 0 - 6 V / 0 - 10 A
- 297 W
- USB-Device, USB-Host, LAN, RS-232
- Programozható
Műszaki adatok
- 4,3 hüvelykes TFT LCD
- Belső soros és párhuzamos kapcsolás a CH1 és CH2 számára
- 4 vezetékes távérzékelés (mind a 4 csatornához)
- Lista kimenet (akár 512 csoport)
- Hullámforma kijelző
- Felvevő, analizátor
- Monitor
- Gyártói szám
UDP4303S
- Termék típus
Labortápegység, szabályozható
- Kimenetek száma
4 x
297 W
- Technológia
Lineárisan szabályozott
- Csatlakozók
USB-Device
USB-Host
LAN
RS-232
- Jellemzők
Programozható
- Méret
(H x Sz x Ma) 445 x 225 x 159.6 mm
Gyári standard (tanúsítvány nélkül)
- Bemeneti feszültség
100 V/AC
120 V/AC
220 V/AC
230 V/AC
- Súly
10.5 kg
- Csatlakozók
Kimeneti csatlakozók elöl és hátul
Érzékelő csatlakozók 4 vezetékes méréshez; kimeneti csatlakozók elöl és hátul.
Érzékelő csatlakozók 4 vezetékes méréshez
- Kivitel
3U, 1/2 rackes méret támogatása
- Kimeneti feszültség (max.)
32 V
- Kimeneti feszültség (min.)
0 V
- Kimeneti feszültség 2 (max.)
32 V
- Kimeneti feszültség 2 (min.)
0 V
- Kimeneti feszültség 3 (max.)
15 V
- Kimeneti feszültség 3 (min.)
0 V
- Kimeneti feszültség 4 (max.)
6 V
- Kimeneti feszültség 4 (min.)
0 V
- Kimeneti áram (max.)
3 A
- Min. kimeneti áram
0 A
- Kimeneti áram 2 (max.)
3 A
- Kimeneti áram 2 (min.)
0 A
- Kimeneti áram 3 (max.)
3 A
- Kimeneti áram 3 (min.)
0 A
- Kimeneti áram 4 (max.)
10 A
- Kimeneti áram 4 (min.)
0 A
- Típus
Programozható, lineáris
- Szélesség
225 mm
- Magasság
159.6 mm
- Hossz
445 mm
- Hőmérséklet (max.)
40 °C
- Hőmérséklet (min.)
0 °C
- UKCA
Igen
Dokumentumok és letöltések
Adatlap
Adatlap 3532352 Uni-T UDP4303S Labortápegység, szabályozható 0 - 32 0 - 3 A 297 W USB-Device, USB-Host, LAN, RS-232 Programozható Kimene
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3532352 Uni-T UDP4303S Labortápegység, szabályozható 0 - 32 0 - 3 A 297 W USB-Device, USB-Host, LAN, RS-232 Programozható Kimene
Kezelési- és biztonsági utasítások 3532352 Uni-T UDP4303S Labortápegység, szabályozható 0 - 32 0 - 3 A 297 W USB-Device, USB-Host, LAN, RS-232 Programozható Kimene
Kezelési- és biztonsági utasítások 3532352 Uni-T UDP4303S Labortápegység, szabályozható 0 - 32 0 - 3 A 297 W USB-Device, USB-Host, LAN, RS-232 Programozható Kimene
Leírás

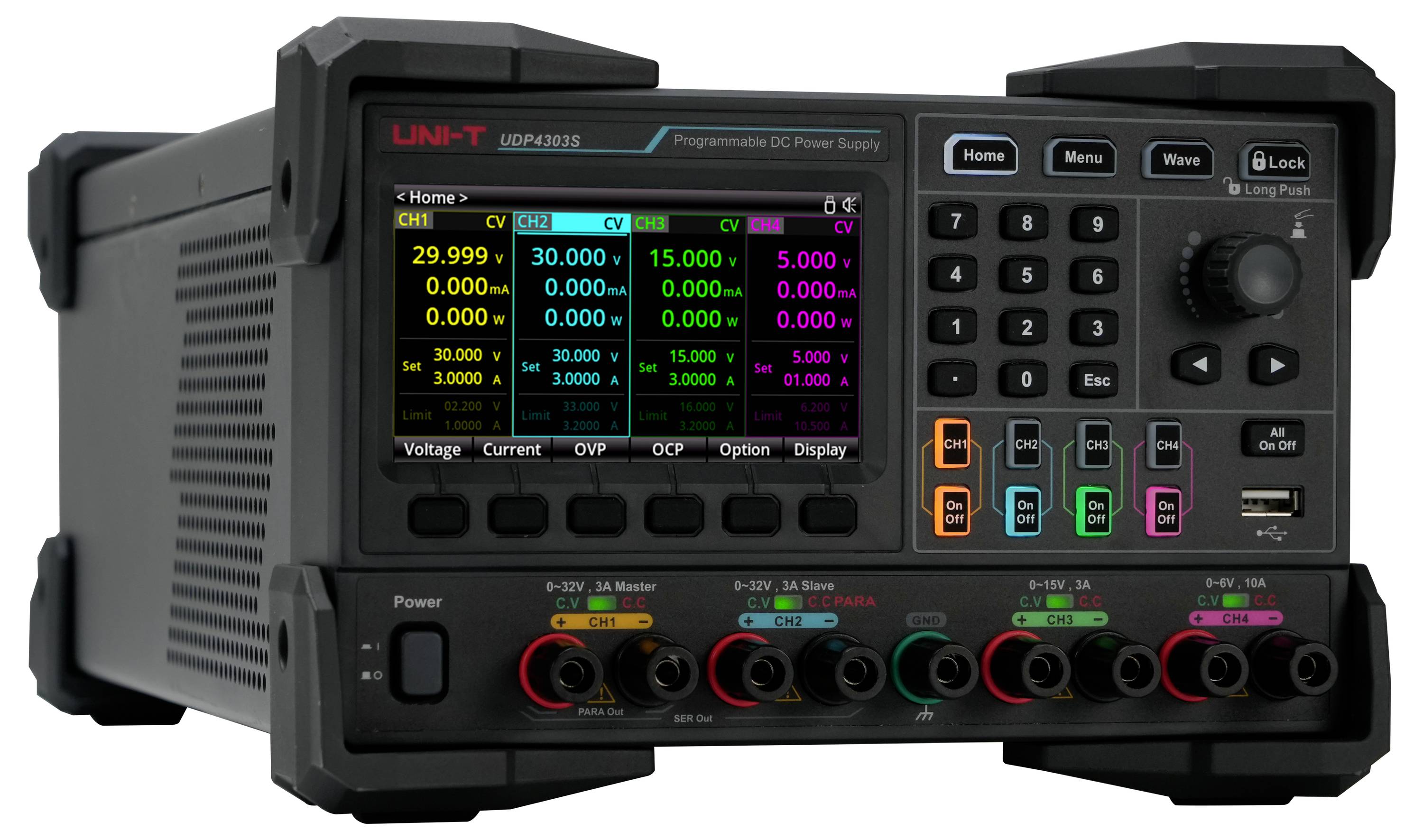

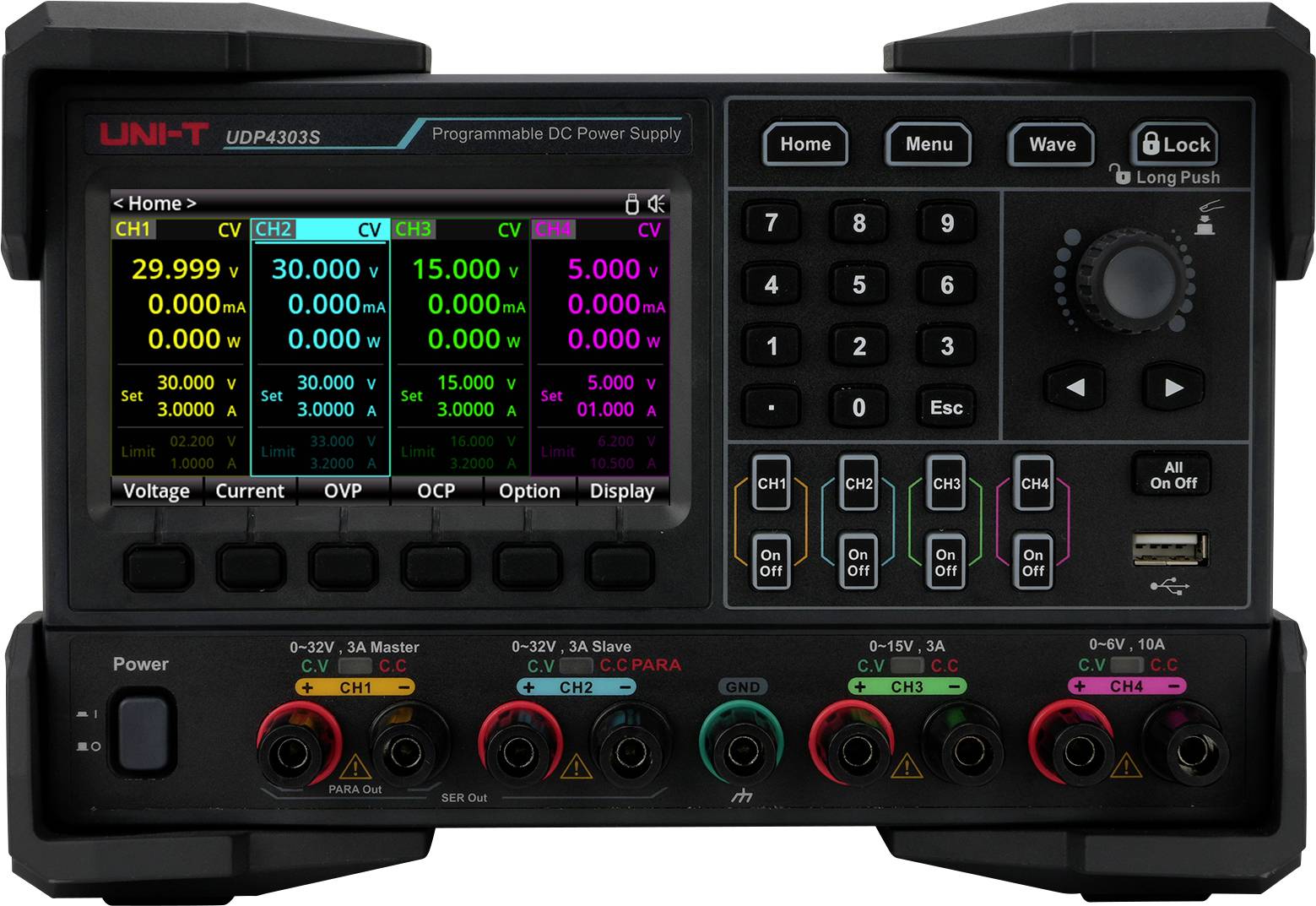

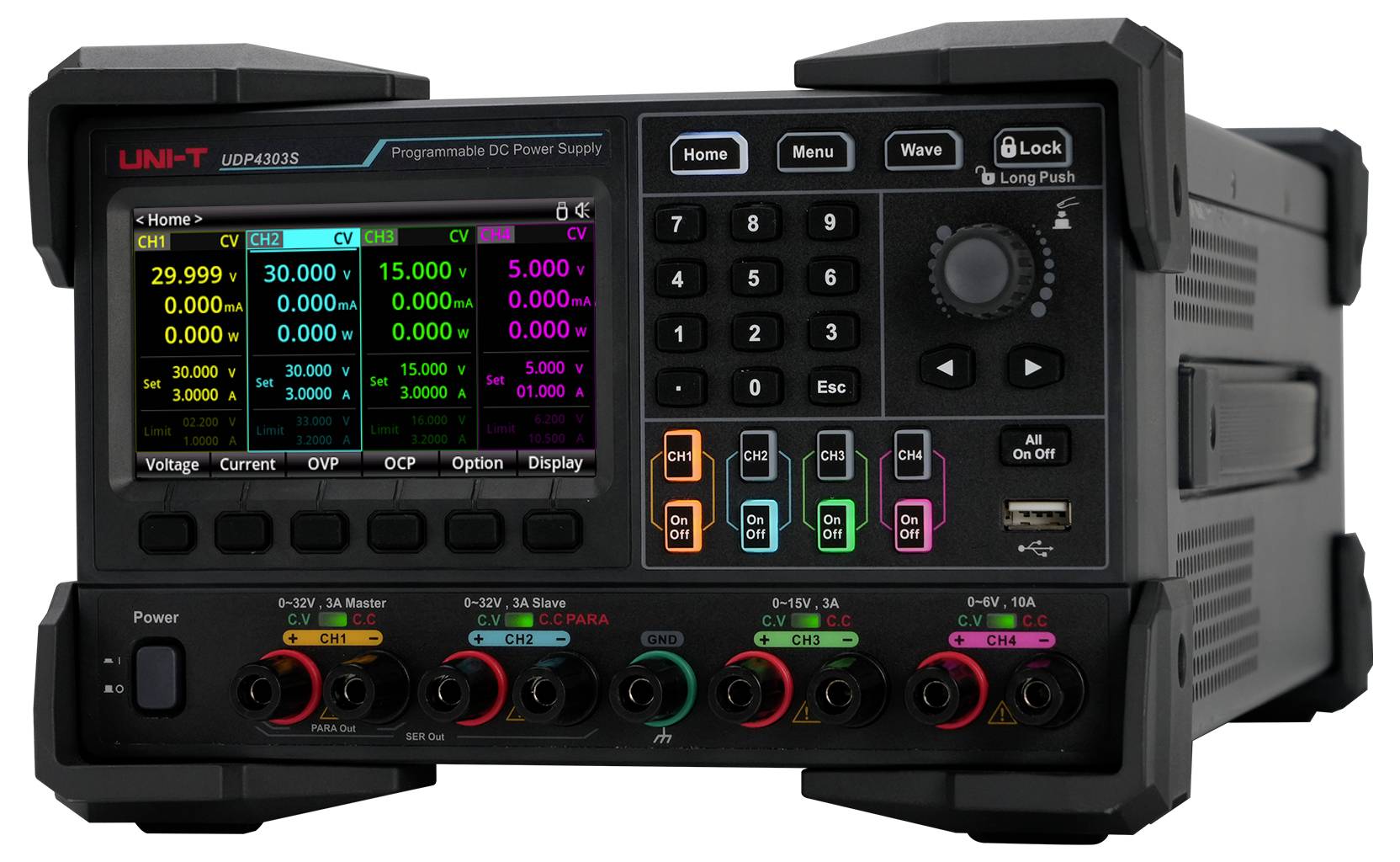

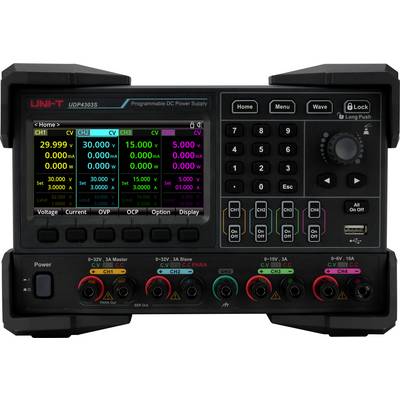

Az UDP4303S programozható lineáris DC laboratóriumi tápegység négy független kimenettel rendelkezik: kettő 32 V/3 A, egy 15 V/3 A és egy 6 V/10 A kimenettel. Rendkívül alacsony terhelésszabályozás és minimális feszültségingadozás jellemzi. Minden csatorna galvanikusan le van választva egymástól, és támogatja a 4 vezetékes távérzékelési funkciót a terhelési ponton történő precíz feszültségszabályozáshoz. Az 1-es és 2-es csatorna belsőleg sorosan vagy párhuzamosan is összekapcsolható, ami jelentősen növeli a rugalmasságot a különféle alkalmazásokban. Ezenkívül a készülék számos kommunikációs interfésszel rendelkezik, beleértve az RS232-t, Ethernetet, SPI-t és számos digitális I/O-t, amelyek lehetővé teszik a kényelmes távvezérlést. A 4,3 hüvelykes színes kijelző felhasználóbarát felületet kínál olyan átfogó funkciókkal, mint a lista mód, a késleltetési és trigger funkciók, a monitorozás, az adatrögzítés, a hullámforma megjelenítése, a kimeneti előbeállítások, a rendszerbeállítások, a nyelvválasztás és az integrált webszerver. Ez teszi az UDP4303S-t ideális megoldássá igényes tesztkörnyezetekhez fejlesztés, laboratórium és gyártás során.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Nagy teljesítmény és pontosság: 297 W összteljesítmény négy izolált csatornán (2× 32 V/3 A, 1× 15 V/3 A, 1× 6 V/10 A) a stabil és megbízható tápellátás érdekében.
- Nagy felbontás: Akár 1 µA-es áramfelbontás és 1 mV-os feszültségfelbontás minden csatornán a precíz vezérlés és mérés érdekében.
- Precíz programozás: Az 1 ms-os időfelbontás lehetővé teszi a dinamikus kimeneti görbék precíz és sima vezérlését.
- Gyors mintavételezési sebesség: 8 kSa/s árammintavételezési sebesség tranziens jelek és hullámalakok rögzítéséhez.
- Sokoldalú működési módok: Támogatja a független, soros és párhuzamos működést a rugalmas alkalmazási lehetőségek érdekében.
- Intuitív kezelés: 4,3 hüvelykes LCD kijelző hat választható felhasználói felülettel a kényelmes adatmegjelenítéshez.
- Átfogó funkciók: Integrált lista-, trigger-, monitorozási, késleltetési és rögzítési funkciók az automatizált teszteléshez.
- Csatornakövetés: A CH1 és CH2 szinkronizálható az egyidejű beállítás és vezérlés érdekében.

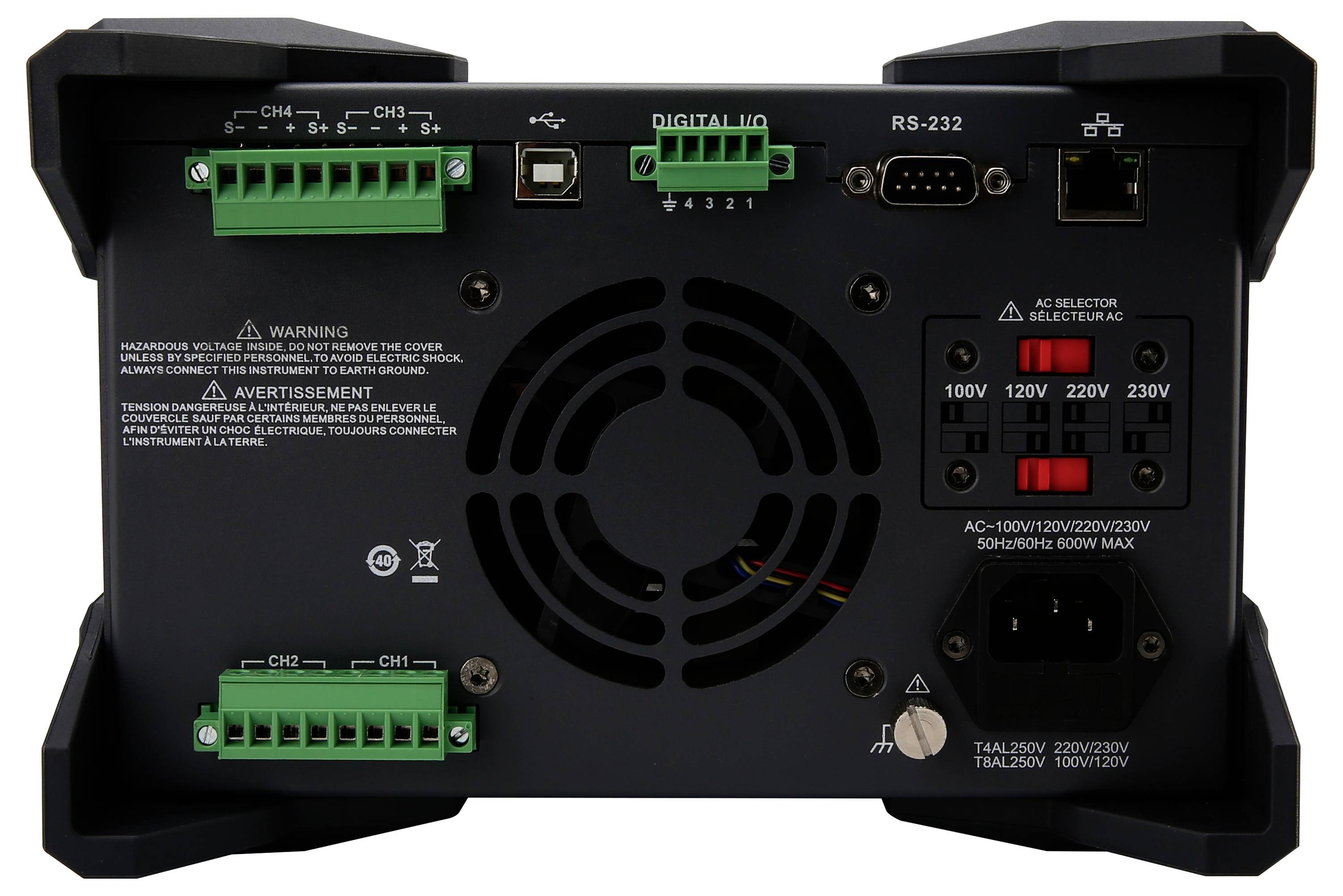

- Továbbfejlesztett csatlakoztathatóság: RS-232, USB host/eszköz, LAN, digitális I/O és Sense interfészek az egyszerű integrációhoz és távvezérléshez.
- Biztonságos mérések: Teljes csatornaszigetelés fordított polaritás, túlfeszültség és áthallás elleni védelemmel.
- Távoli kompenzáció: A 4 vezetékes távérzékelési funkció kompenzálja a vonali veszteségeket és javítja a mérési pontosságot.
Szállítás tartalma
- 1x UDP4303S (4 csatornás programozható lineáris tápegység)
- 1 db hálózati kábel
- 1x USB 2.0 nyomtatókábel, 1,5 m
- 1x digitális I/O csatlakozó
- 2x Sense csatlakozó
- 1x páramentesítő szer, 3 g
- Kalibrálási bizonylat
- 1x Biztonsági utasítások (többnyelvű)
- 1 db használati útmutató
