Uni-T UPO1054 Digitális oszcilloszkóp 50 MHz 2 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T UPO1054 digitális oszcilloszkóp 50 MHz 4 csatorna 2 GSa/s 56 Mpts 500,000 wfms/s 7“ kijelző digitális tároló (DSO)
- 50 MHz
- Analóg bemenetek száma (max.) 4
Műszaki adatok
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
50 MHz
- Mintavételezési ráta/csatorna
2 GSa/mp
- Oszcilloszkóp jellemzők
Digitális memória (DSO)
- Analóg bemenetek száma (max.)
4
Gyári standard (tanúsítvány nélkül)
- Csatlakozók
RS-232C
- Memóriamélység/csatorna
56 Mpts
- Gyártói szám
UPO1054
Dokumentumok és letöltések
Adatlap
Adatlap 3399998 Uni-T UPO1054 Digitális oszcilloszkóp 50 MHz 2 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3399998 Uni-T UPO1054 Digitális oszcilloszkóp 50 MHz 2 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
Kezelési- és biztonsági utasítások 3399998 Uni-T UPO1054 Digitális oszcilloszkóp 50 MHz 2 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
Kezelési- és biztonsági utasítások 3399998 Uni-T UPO1054 Digitális oszcilloszkóp 50 MHz 2 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
Leírás

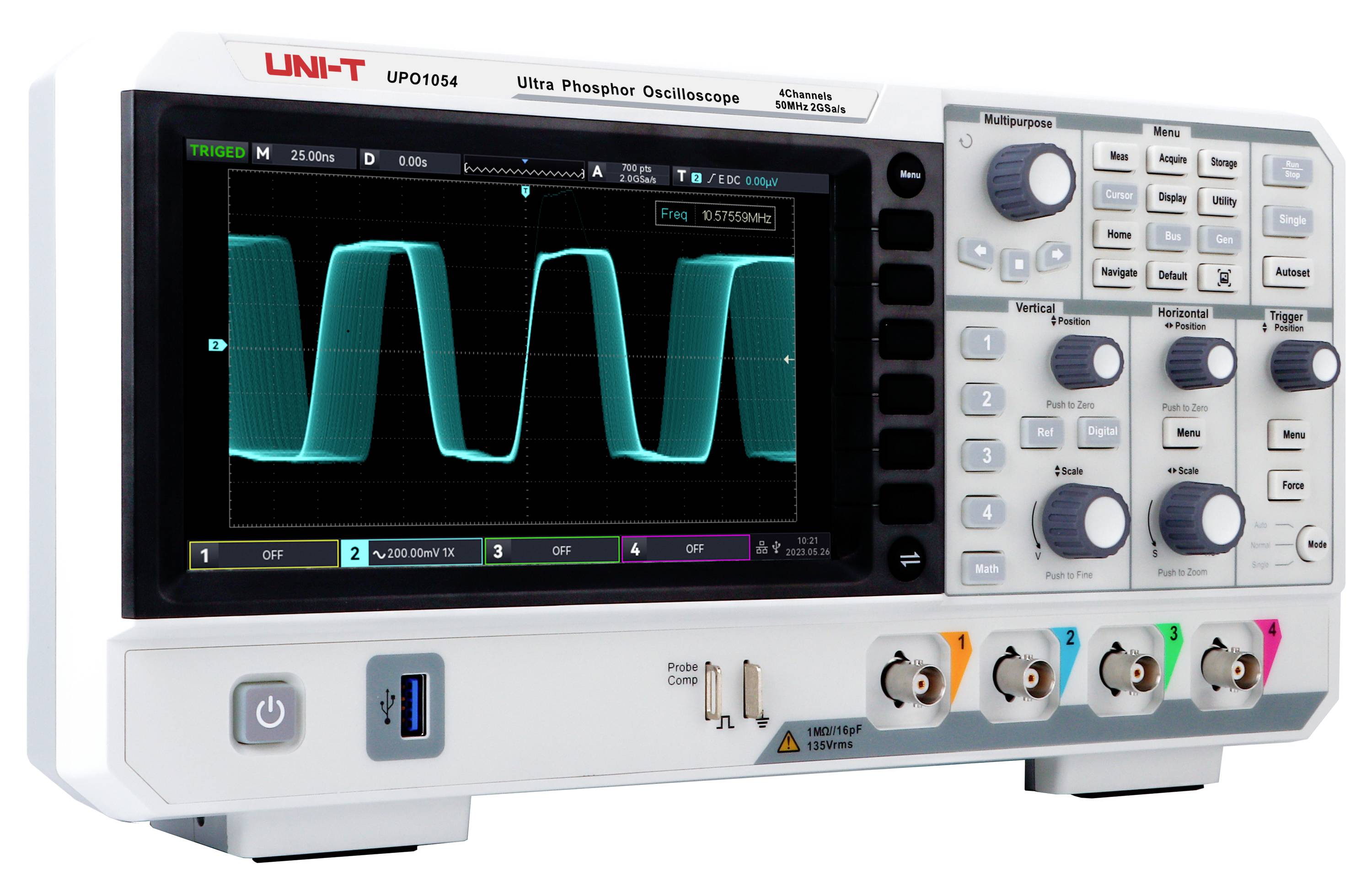

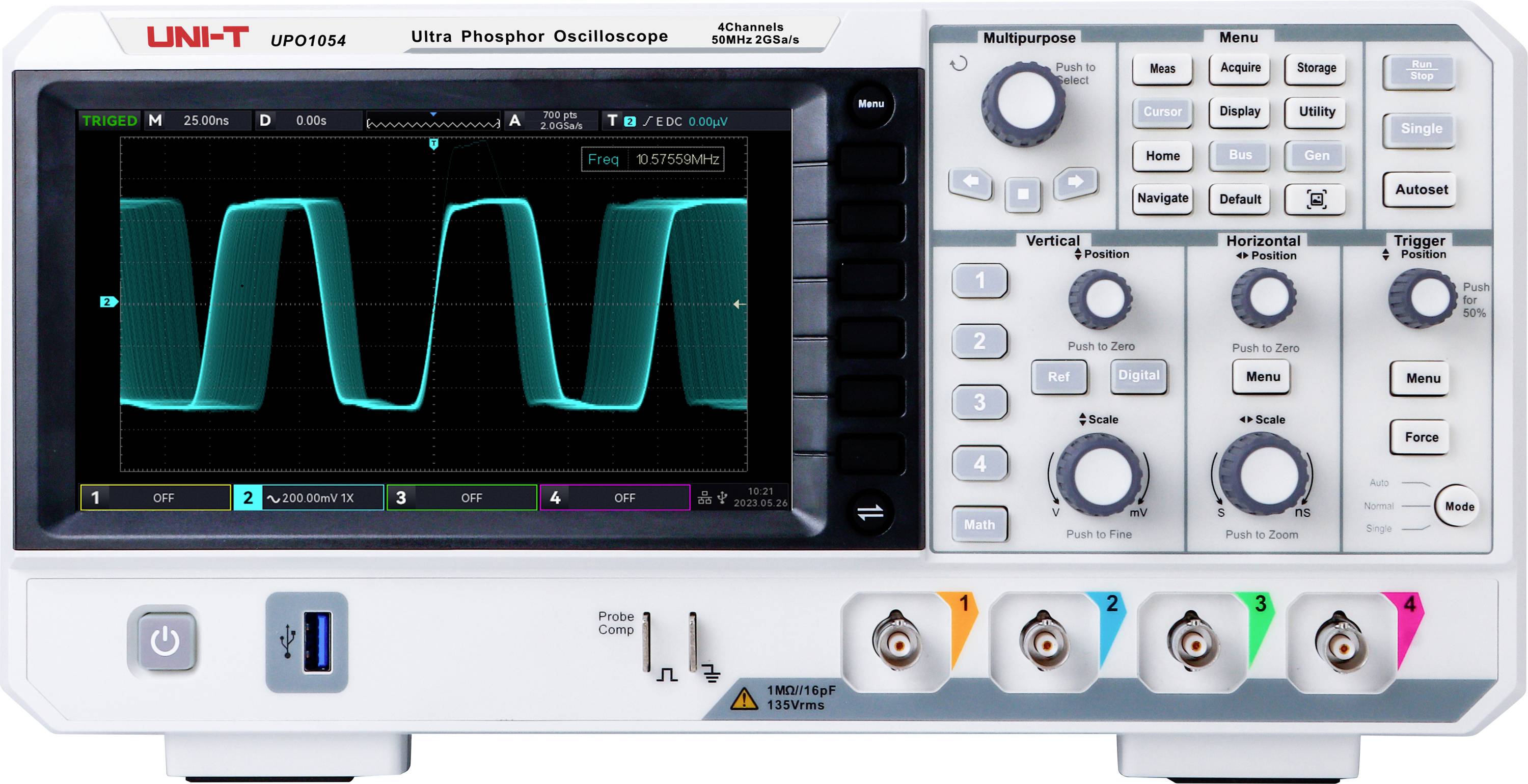

Az UPO1054 digitális oszcilloszkóp Ultra Phosphor 2.0 technológiát használ. 50 MHz sávszélességet, akár 2 GSa/s valós idejű mintavételi sebességet kínál, és 4 csatornával van felszerelve. Emellett egy független DVM modult is támogat, kiterjedt trigger és busz dekódolási funkciókkal, valamint teljes memória-alapú hardveres valós idejű dekódolással rendelkezik. Az oszcilloszkóp alkalmas beágyazott rendszerek tervezésére, méréstechnikára, szórakoztatóelektronikára, autóipari elektronikára, terepi karbantartásra és oktatásra, valamint számos más alkalmazásra.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- - Fast Acquire Phosphor™: Az eredeti Ultra Phosphor kijelzőtechnológiát használja a jobb jelmegjelenítés érdekében.
- - Hardveres valós idejű felvétel: Akár 120 000 képkockát is tárol a részletes jelkövetés érdekében.
- - 56 megapixeles memóriamélység: Lehetővé teszi a hosszú távú hullámforma-rögzítést torzítás nélkül, magas mintavételi frekvencián.
- - 36 paraméter mérése: Gyors paraméter- és statisztikai méréseket támogat, beleértve a képernyőmérést, a kurzor kiválasztását és a küszöbértékek beállítását.
- - Magas adatgyűjtési sebesség: 150 000 wfms/s normál módban, akár 500 000 wfms/s gyors adatgyűjtési módban az innovatív digitális párhuzamos feldolgozásnak köszönhetően.
- - Navigációs funkció: Idő-, jelölő- és szegmensnavigációt biztosít a hullámforma gyors lokalizációjához, és támogatja az automatikus görgetést állítható sebességgel.
- - DVM funkció: Integrált digitális voltmérő túllépési riasztással.
- - Kurzormérés: Támogatja a CH1, CH2, CH3, CH4, MATH és REF csatornák egyidejű mérését, beleértve az idő- és feszültségmérést is.
- - Hullámforma-rögzítés videoformátumban: Lehetővé teszi a lejátszást és elemzést PC-n a felhasználói élmény javítása érdekében.
- - Teljes memóriás hardveres valós idejű dekódolás: Az 56 megapixeles memóriával az RS232/UART, I2C és SPI valós idejű dekódolása sokszor gyorsabb, mint a hagyományos szoftveres dekódolás.
- - 1 megapixeles fejlett FFT: Többtartományos nézetet, egyetlen spektrális nézetet, 4 görbét és 4 detektor módot támogat, valamint automatikus csúcsmérést a kulcsfontosságú spektrális jellemzők gyors azonosításához.
Szállítás tartalma
- - UPO1054 (50 MHz, 4 csatorna) x 1
- - 1 db tápkábel
- - 1 db USB-kábel
- - Passzív szondák UT-P03 (60 MHz) x4
- - Kalibrációs tanúsítvány x 1
- - Többnyelvű biztonsági utasítások x 1
- - Gyors üzembe helyezési útmutató x 1
Tudnivalók
Egyéb modellek
- UPO1104: 100 MHz sávszélesség, 4 analóg csatorna, 2 GSa/s mintavételi frekvencia, akár 56 Mpts memóriamélység, 500 000 wfms/s hullámforma-gyűjtési sebesség.
- UPO1204: 200 MHz sávszélesség, 4 analóg csatorna, 2 GSa/s mintavételi frekvencia, akár 56 Mpts memóriamélység, 500 000 wfms/s hullámforma-gyűjtési sebesség.
