Name: Uni-T UPO1104 Digitális oszcilloszkóp 100 2 kSa/mp 56 Mpts 8 bit Multiméter funkciók 1 db
Brand: Uni-T
SKU: 3812388

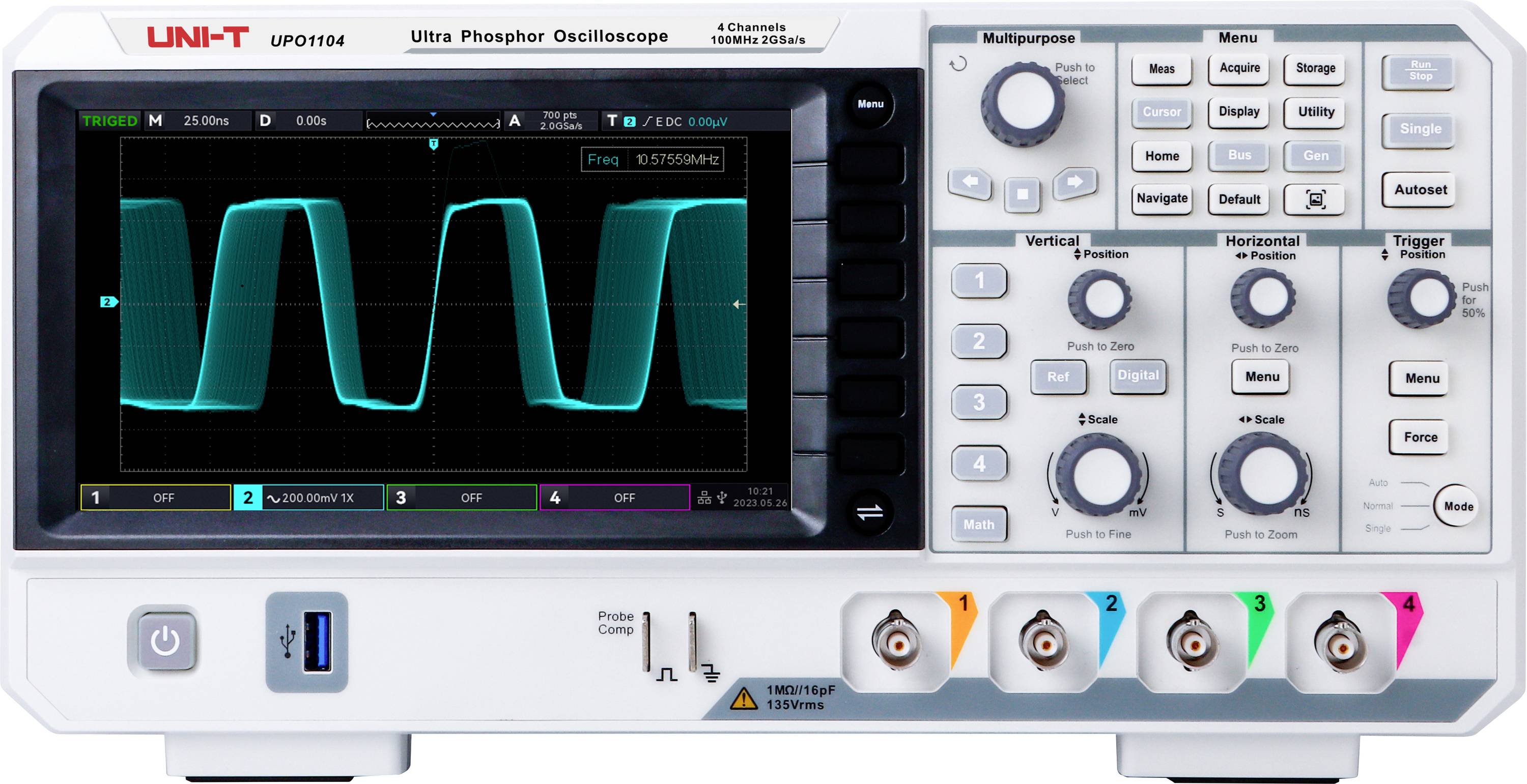

Digitális oszcilloszkóp, amelynek képernyőjén ciánkék négyzethullám-jel látható, az előlapján vezérlőgombokkal és négy bemeneti csatornával.

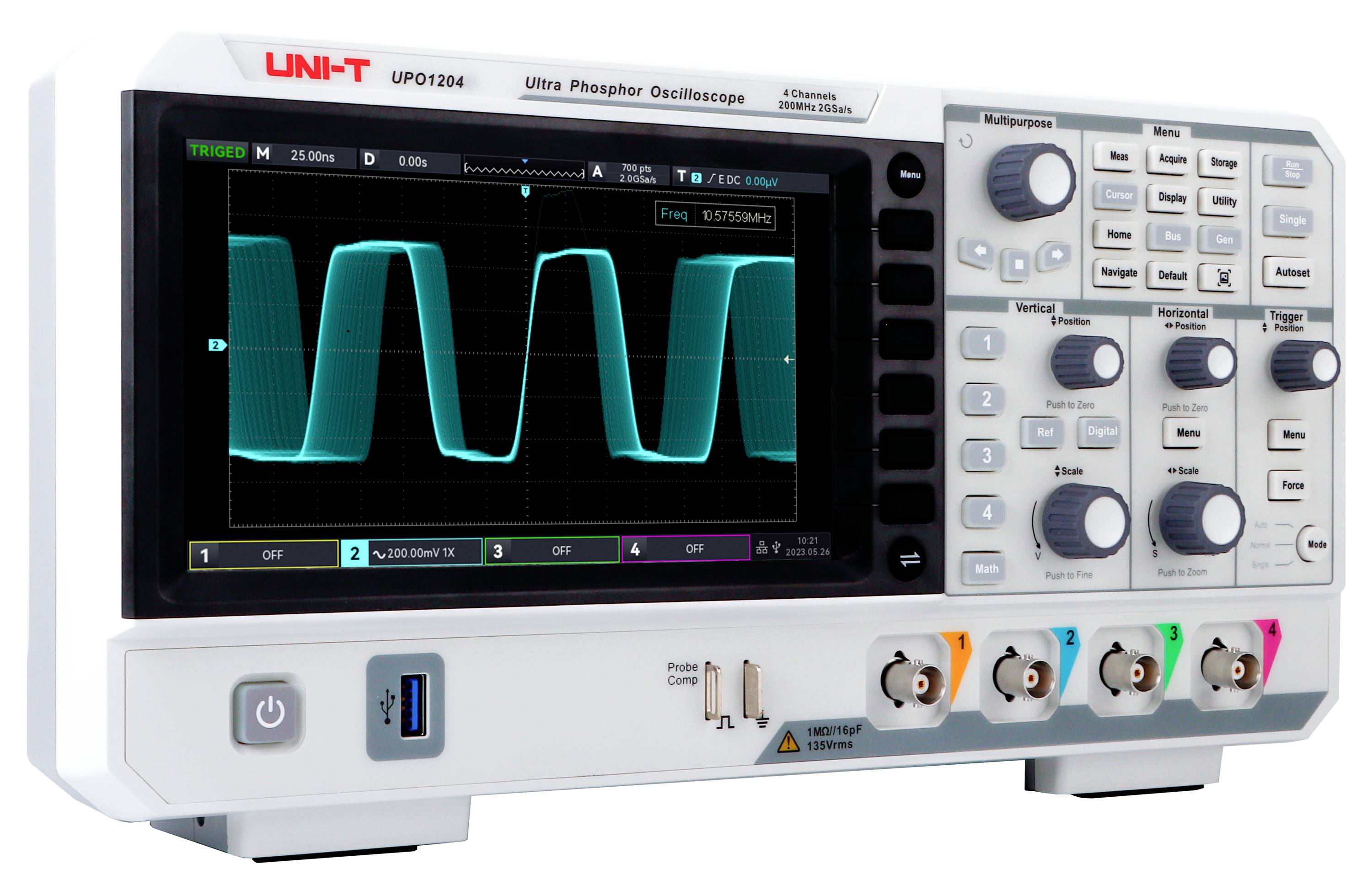

UNI-T digitális oszcilloszkóp egy négyzethullám-jelet megjelenítő képernyővel, vezérlőgombokkal és bemeneti portokkal az előlapján.

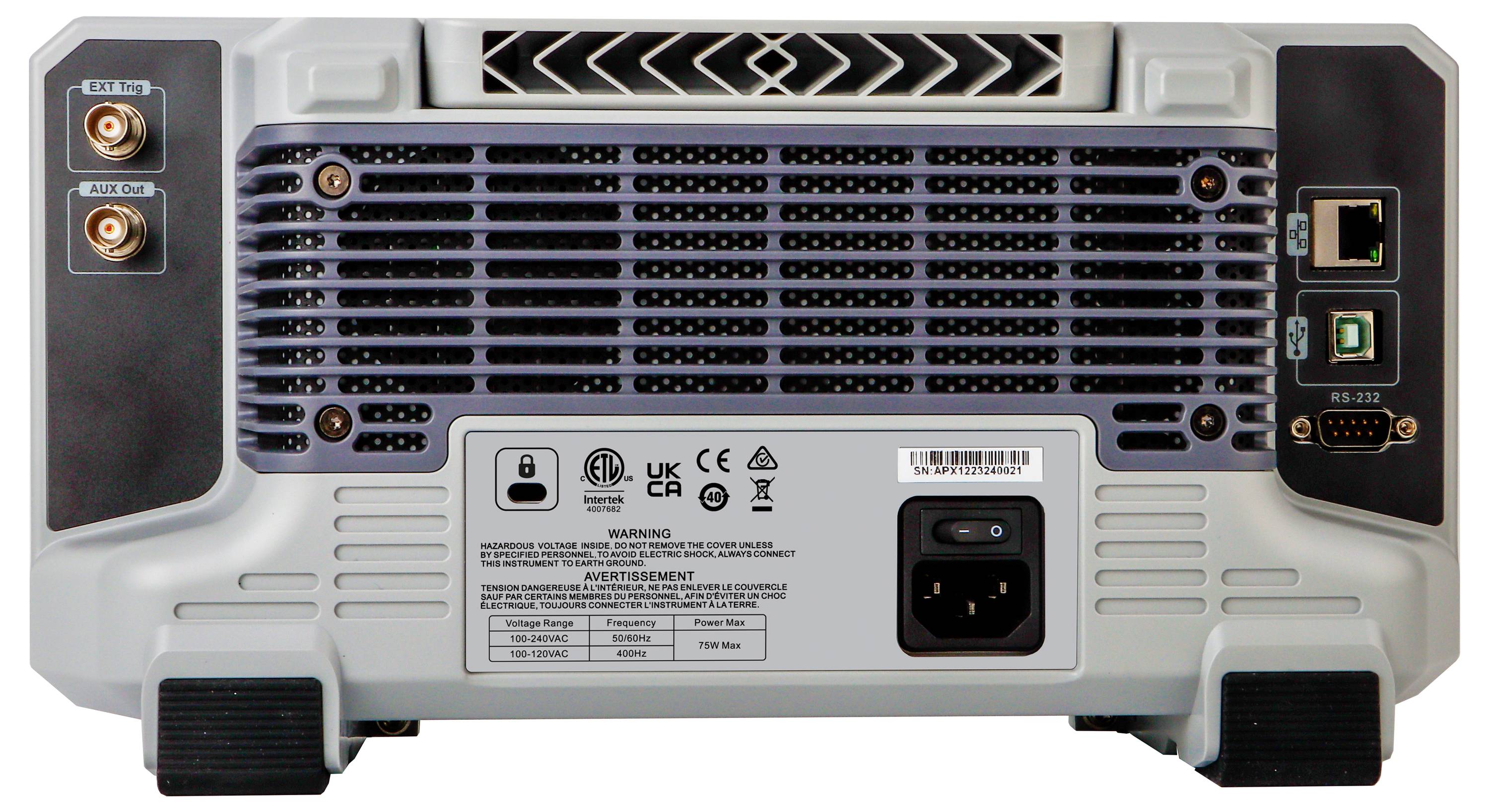

Egy megmunkált elektronikus eszköz hátsó nézete, két koaxiális csatlakozóval, hűtőrács, Ethernet és USB portok, soros port és tápellátási csatlakozó.

1/3

Adatlap (PDF)

Nem elérhető

Jogellenes tartalom bejelentése

Főbb jellemzők

UNI-T digitális foszfor oszcilloszkóp UPO1104

100
Analóg bemenetek száma (max.) 4

Műszaki adatok

Ultra Phosphor 2.0 technológia
integrált 4 bites DVM (digitális voltmérő)
7 számjegyű hardveres frekvenciaszámláló
Soros busz dekódolás (RS232/UART, I²C, SPI) standardként

Termék típus: Digitális oszcilloszkóp

Sávszélesség: 100

Mintavételezési ráta/csatorna: 2 kSa/mp

Kijelző: 7"-os (17,8 cm-es) színes TFT LCD, WVGA

Felbontás: 8 bit

Képernyőméret: 7 coll

Oszcilloszkóp jellemzők: Multiméter funkciók

Időbázis: 1 ns/divtől 1000 s/divig

Analóg bemenetek száma (max.): 4

: Gyári standard (tanúsítvány nélkül)

Mérési kategória: CAT I
CAT II 300 V

Függőleges eltérítés: 500 µV/divtől 20 V/divig

Bemeneti impedancia: 1 MΩ

Bemeneti kapcsolás: DC, AC, GND

Bemeneti feszültség: 400 V/AC

Tápellátás: 100 - 240 V/AC

Méret: (H x Sz x Ma) 110 x 336 x 170 mm

Súly: 2.45 kg

Digitális bemenetek száma (max.): 0

Kijelző: 800 x 480 pixel

Kalibrálási teljesítmény: Gyári szabvány (ISO/DKD kalibrálás opcionális a mérési laboratóriumi szolgáltatón keresztül)

Szélesség: 336 mm

Magasság: 170 mm

Hossz: 110 mm

Csatlakozók: USB-Host
USB-Device
LAN

Memóriamélység/csatorna: 56 Mpts

Gyártói szám: UPO1104

Dokumentumok és letöltések

Adatlap

Adatlap 3812388 Uni-T UPO1104 Digitális oszcilloszkóp 100 2 kSa/mp 56 Mpts 8 bit Multiméter funkciók 1 db

Kezelési- és biztonsági utasítások

Kezelési- és biztonsági utasítások 3812388 Uni-T UPO1104 Digitális oszcilloszkóp 100 2 kSa/mp 56 Mpts 8 bit Multiméter funkciók 1 db

Leírás

Az UPO1104 digitális oszcilloszkóp Ultra Phosphor 2.0 technológiát használ. 100 MHz sávszélességet, akár 2 GSa/s valós idejű mintavételi sebességet kínál, és 4 csatornával van felszerelve. Ezenkívül támogatja a független DVM modult, kiterjedt trigger és busz dekódolási funkciókkal, valamint teljes memória-alapú hardveres valós idejű dekódolással rendelkezik. Az oszcilloszkóp alkalmas beágyazott rendszerek tervezésére, méréstechnikára, szórakoztatóelektronikára, autóipari elektronikára, terepi karbantartásra és oktatásra, valamint számos más alkalmazásra.

Ez a szöveg gépi fordítással készült.

Kivitel

Sávszélesség: 100 MHz
Csatornák: 4 analóg
Valós idejű mintavételi sebesség: 2 GSa/S
Emelkedési idő: kevesebb, mint 3,5 ns
Memóriamélység: 56 Mpts
Hullámforma-rögzítési sebesség: 500 000 Wfms/s
Bemeneti impedancia: (1 MOhm ± 2%) || (16 pF ± 2 pF)
Kijelző: 7 hüvelykes TFT-LCD

Szállítás tartalma

UPO1104 (100 MHz, 4 csatorna) x 1
1 db tápkábel
1 db USB-kábel
Passzív szondák UT-P04 (100 MHz) x4

Tudnivalók

Egyéb modellek

- UPO1054: 50 MHz sávszélesség, 4 analóg csatorna, 2 GSa/s mintavételi frekvencia, akár 56 Mpts memóriamélység, 500 000 wfms/s hullámforma-gyűjtési sebesség.

- UPO1204: 200 MHz sávszélesség, 4 analóg csatorna, 2 GSa/s mintavételi frekvencia, akár 56 Mpts memóriamélység, 500 000 wfms/s hullámforma-felvételi sebesség.
