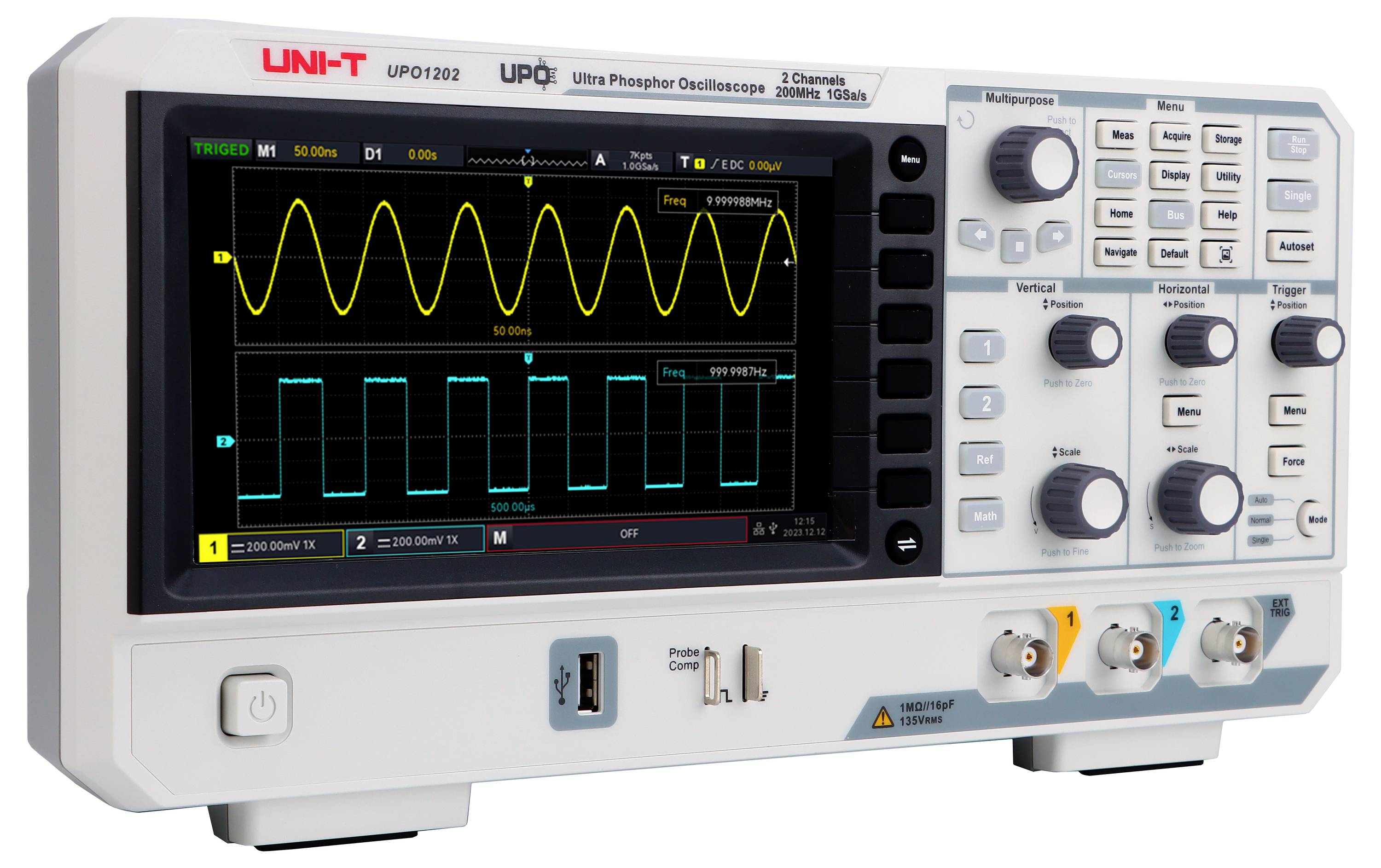

Uni-T UPO1202 Digitális oszcilloszkóp 200 MHz 1 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T UPO1202 digitális oszcilloszkóp 200 MHz 2 csatorna 1 GSa/s 56 Mpts 500,000 wfms/s 7"-os kijelző Digitális tároló (DSO)
- 200 MHz
- Analóg bemenetek száma (max.) 2
Műszaki adatok
- Termék típus
Digitális oszcilloszkóp
- Sávszélesség
200 MHz
- Mintavételezési ráta/csatorna
1 GSa/mp
- Oszcilloszkóp jellemzők
Digitális memória (DSO)
- Analóg bemenetek száma (max.)
2
Gyári standard (tanúsítvány nélkül)
- Csatlakozók
RS-232
- Memóriamélység/csatorna
56 Mpts
- Gyártói szám
UPO1202
Dokumentumok és letöltések
Adatlap
Adatlap 3399999 Uni-T UPO1202 Digitális oszcilloszkóp 200 MHz 1 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3399999 Uni-T UPO1202 Digitális oszcilloszkóp 200 MHz 1 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
Kezelési- és biztonsági utasítások 3399999 Uni-T UPO1202 Digitális oszcilloszkóp 200 MHz 1 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
Kezelési- és biztonsági utasítások 3399999 Uni-T UPO1202 Digitális oszcilloszkóp 200 MHz 1 GSa/mp 56 Mpts Digitális memória (DSO) 1 db
Leírás
Az UPO1202 digitális oszcilloszkóp az innovatív UNI-T Ultra Phosphor 2.0 technológiát használja egy új, továbbfejlesztett dizájnnal. Mély memóriát, magas hullámforma-rögzítési sebességet, valós idejű hullámforma-felvételt és -lejátszást, valamint 256 szintű szürkeárnyalatos kijelzőt kínál. Emellett támogatja a DVM modult, a fejlett trigger és busz dekódolási funkciókat, valamint a teljes memória-alapú hardveres valós idejű dekódolást. Az oszcilloszkópot széles körben használják beágyazott rendszerek tervezésében, méréstechnikában, ipari és szórakoztató elektronikában, autóipari elektronikában, karbantartásban, kutatás-fejlesztésben, valamint oktatásban.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- - Ultra Phosphor 2.0: Normál módban akár 100 000 wfms/s, gyors adatgyűjtési módban pedig akár 500 000 wfms/s hullámforma-adatgyűjtési sebesség.
- - Nagy memóriamélység: 56 Mpt memóriamélység az átfogó frekvenciatartomány-információkhoz magas mintavételi frekvencián.
- - Multi-Scopes 2.0: Lehetővé teszi a különálló időalap és feszültségrács megjelenítését két csatornán, így két különböző jel egyidejű megfigyelése lehetséges egyetlen ablakban.
- - Teljes memóriás hardveres valós idejű dekódolás: Valós idejű dekódolás 56 Mpts memóriamélységgel RS232/UART, I2C és SPI esetén, 100-szor gyorsabb, mint a hagyományos szoftveres dekódolás, a jelentősen nagyobb elemzési hatékonyság érdekében.
- - 1 millió pontos, fejlett FFT: Mélyreható frekvenciatartomány-elemzés többtartományos nézettel, egyetlen spektrális nézettel és többdimenziós jelvizualizációval. 4 görbét és különféle detektor módokat kínál a sokoldalú elemzéshez, valamint automatikus csúcsmérést a fontos spektrális jellemzők gyors azonosításához.
Szállítás tartalma
- - 1 db UPO1202 (200 MHz, 2 csatorna)
- - 1 db tápkábel
- - 1 db USB-kábel
- - Passzív szondák UT-P05 (200 MHz) x2
- - Kalibrációs tanúsítvány x 1
- - Többnyelvű biztonsági utasítások x 1
- - Gyors üzembe helyezési útmutató x 1
Tudnivalók
Egyéb modellek
- UPO1102: 100 MHz sávszélesség, 2 analóg csatorna, 1 GSa/s mintavételi frekvencia, akár 56 Mpts memóriamélység, 500 000 wfms/s hullámforma-felvételi sebesség.
