Uni-T UT-M26 Logikai mérőfej 20 V
EAN:
Gyártól szám:
Rendelési szám:
Főbb jellemzők
UNI-T UT-M26, 16 csatornás logikai analizátor mérőfej az MSO1000HD sorozathoz
- Sávszélesség:
Műszaki adatok
- Bemeneti csatornák: 16
- Küszöbtartomány: ±20 V
- Küszöbpontosság: ±(100 mV + a küszöbérték 3%-a)
- Maximális jelfeszültség: ±20 V
- Minimális jelfeszültség: 500 mV
- Minimálisan detektálható impulzusszélesség: 5 ns
- Bemeneti impedancia: 101 kΩ ± 1%
- Bemeneti kapacitás: 9 pF ± 1 pF
- Termék típus
Logikai mérőfej
- Névleges feszültség
20 V
- Típus
Logikai analizátor mérőfej (16 csatornás digitális mérőfej)
Gyári standard (tanúsítvány nélkül)
- Súly
0.7 kg
- Kábelhossz
100 cm
- Mérési kategória
CAT I
- Alkalmas
UNI-T MSO1000HD sorozatú oszcilloszkópok
Dokumentumok és letöltések
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3841578 Uni-T UT-M26 Logikai mérőfej 20 V
Leírás
Az UT-M26 egy nagy teljesítményű, 16 csatornás logikai analizátor mérőfej, amely a digitális buszjeleket és a vizsgált eszköz jeleit az MSO1000HD sorozat nagy felbontású oszcilloszkópjaihoz csatlakoztatja. A 16 egyértelműen színkódolt és számmal jelölt jel- és földelőcsatornának, valamint a három rugalmas csatlakozási módnak köszönhetően az UT-M26 könnyen és megbízhatóan használható a legkülönfélébb teszthelyzetekben. Két, egymástól függetlenül konfigurálható digitális busz, egyedi órajel-, bitszélesség-, megjelenítési formátum- és jitter-elnyomás-beállításokkal, lehetővé teszi a precíz jelelemzést.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.

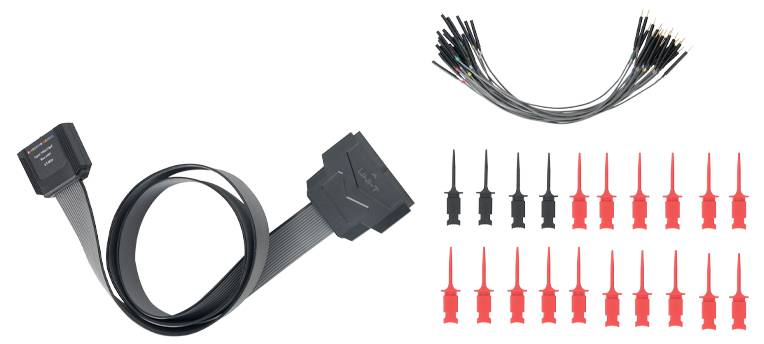

Szállítás tartalma
- 1 db főkábel
- 20 mérőzsinór
- Kampós szorítók (fogók) x20
- Hordtáska, x1
