Uni-T UT-PD1500 Differenciál mérőfej 1.5 GHz 10:1
EAN:
Gyártól szám:
Rendelési szám:
Adatlap (PDF)
Főbb jellemzők
UNI-T UT-PD1500, Aktív differenciálszonda, 1,5 GHz-es sávszélesség
- 10:1
- Sávszélesség: 1.5 GHz
Műszaki adatok
- Sávszélesség (-3dB): 1,5 GHz
- -Emelkedési idő: ≤245 ps
- -Bemeneti kapacitás: ≤1 pF
- -Bemeneti ellenállás: 200 kΩ ± 2% (különbség)
- Kimeneti impedancia: 50 Ω
- -Csillapítási arány: 10:1 ± 5%
- -Bemeneti dinamikatartomány: 8 Vpp (±4 V DC vagy csúcs AC)
- -Közös módusú tartomány: ±15 V (DC-től 100 Hz-ig), ±2,5 V (> 100 Hz)
- -Eltolási tartomány: ±4 V
- -Maximális bemeneti feszültség: ±30 V (DC + AC csúcs)
- -Szimulált közös módusú elnyomás:> 40 dB @1 MHz,> 40 dB @30 MHz,> 30 dB @1 GHz
- - Szonda zajszint: 7 mVrms
- Termék típus
Differenciál mérőfej
- Sávszélesség
1.5 GHz
- Osztási arány
10:1
- Típus
Aktív differenciálszonda
Gyári standard (tanúsítvány nélkül)
- Súly
95 g
- Kábelhossz
1.2 m
- Alkalmas
UNI-T oszcilloszkóp sorozat: MSO8000HD, MSO7000X, UPO7000L, MSO5000HD, MSO3000HD, MSO3000X
- Szélesség
19.33 mm
- Magasság
18.30 mm
- Hossz
103.50 mm
Dokumentumok és letöltések
Adatlap
Adatlap 3841579 Uni-T UT-PD1500 Differenciál mérőfej 1.5 GHz 10:1
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3841579 Uni-T UT-PD1500 Differenciál mérőfej 1.5 GHz 10:1
Leírás
Az UT-PD1500 egy nagyfrekvenciás aktív differenciálszonda modern nagysebességű jelek elemzéséhez. Alkalmas gyors soros buszok, például I2C, SPI, CAN/CAN-FD, LIN, Serial ATA, Ethernet (GbE), USB 2.0 és FireWire (1394b) tervezésére, ellenőrzésére és hibakeresésére, valamint jelintegritási, jitter- és szemdiagram-elemzésre. A szonda automatikusan érzékeli a csillapítási tényezőt és az impedanciát, és kényelmesen vezérelhető az előlapi gombokkal (oszcilloszkóp indítása/leállítása, tiszta kijelző, kényszerített triggerelés).
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.

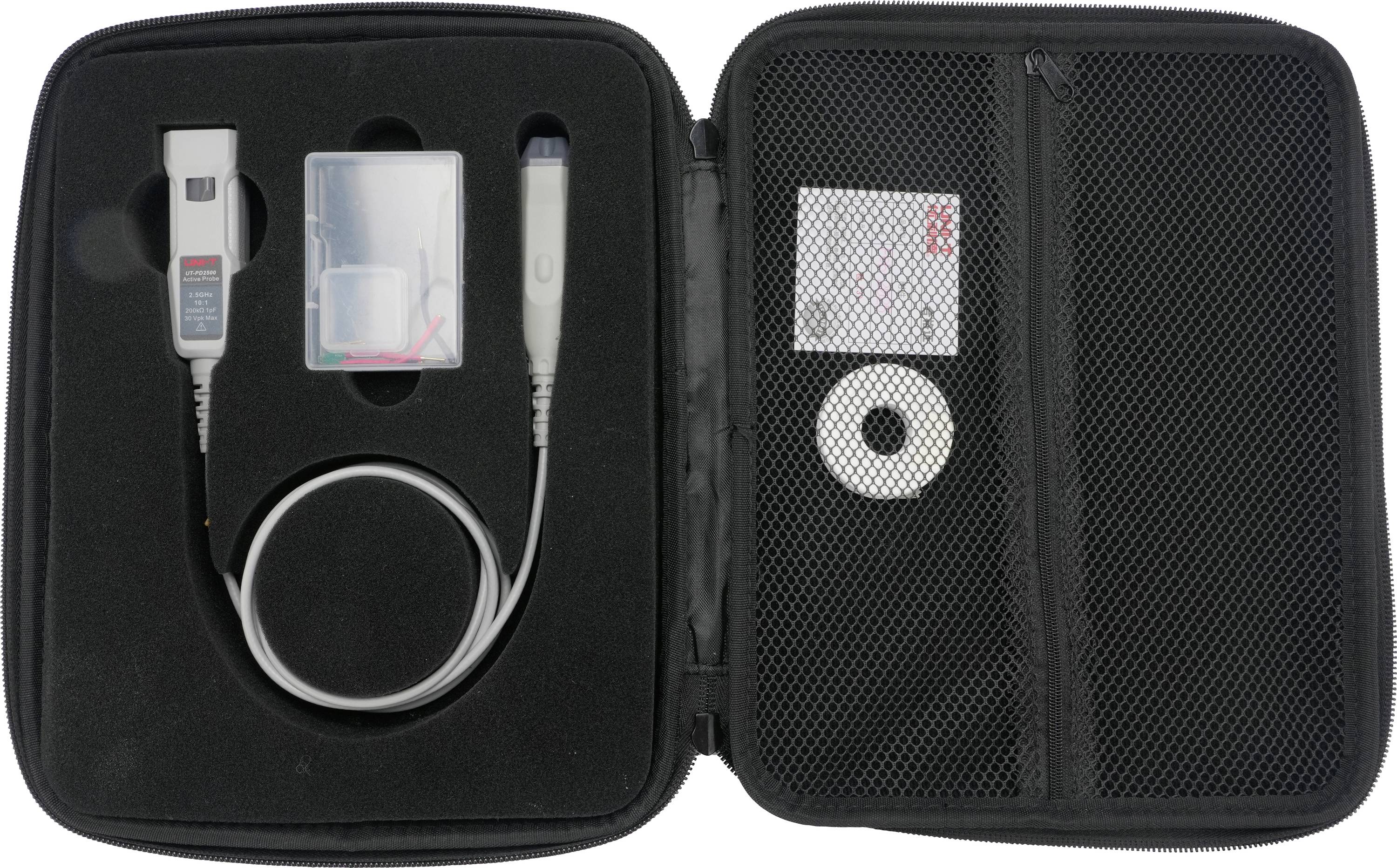

Szállítás tartalma
- Aktív differenciálmérő szonda UT-PD1500 x1
- 5 db dugaszolható hosszabbító kábel (piros/fekete)
- Forrasztott hosszabbító vezetékek x5
- Ívelt tű (állítható) x5
- Kéthegyű tű x5
- Impedancia tű egyenes x3, ívelt x3
- 1 db ónozott rézhuzal
- Szonda doboz x2
- 1 db tartozékdoboz
- Jelölőgyűrűk x8
