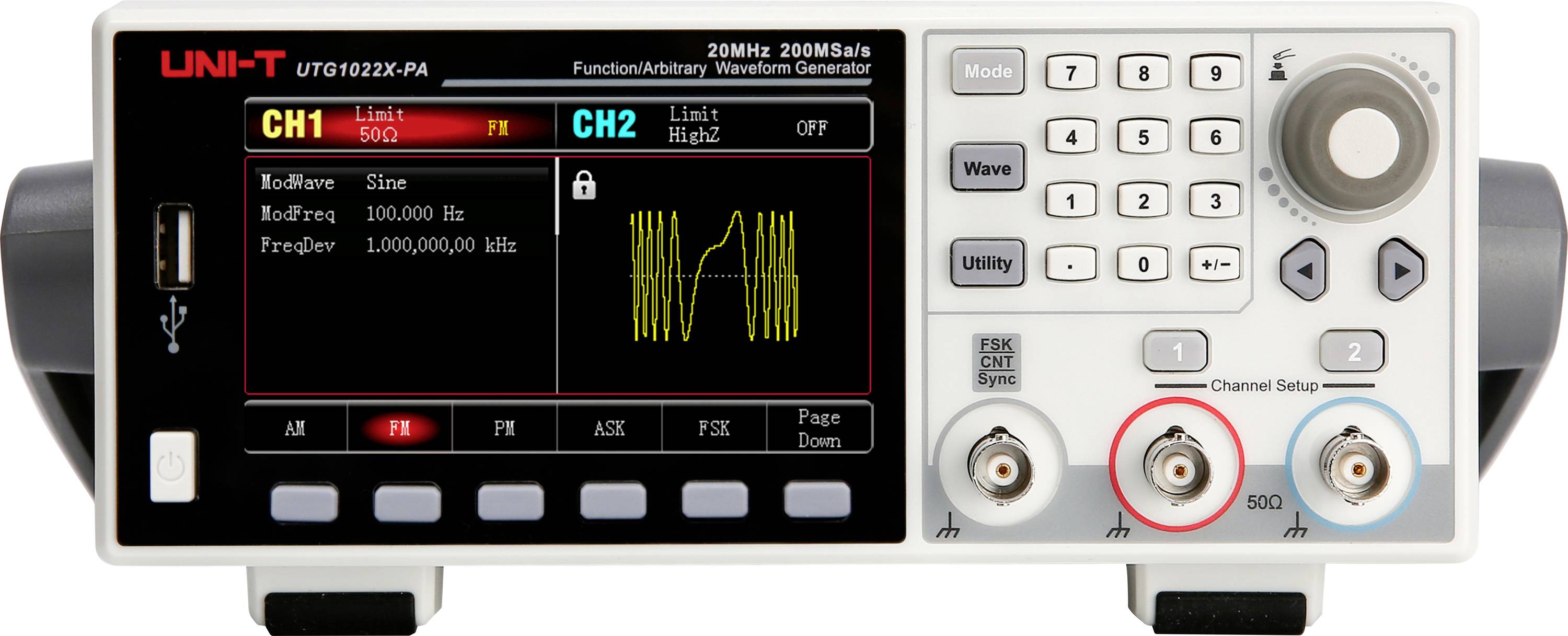

Uni-T UTG1022X-PA Hálózatról működő függvénygenerátor 1 µHz - 20 MHz 2 csatornás Tetszőleges
Adatlap (PDF)
EAN:
Gyártól szám:
Rendelési szám:
Főbb jellemzők
UNI-T UTG1022X-PA tetszőleges függvénygenerátor 20MHz 2 csatornás teljesítményerősítő 200MSa/S 4kpts4,3 hüvelykes TFT LCD
- Maximális kimeneti frekvencia: 20 MHz
- Mintavételi sebesség: 200MSa/s
- Függőleges felbontás: 16 bit
- Csatornák száma: 2
- Tetszőleges hullámforma hossza: 4 kpt
- Kijelző: 4,3 hüvelykes TFT-LCD
Műszaki adatok
- 4,3 hüvelykes (10,9 cm-es) nagy felbontású TFT-LCD, WVGA (480 x 272 pixel)
- Integrált teljesítményerősítő (max. 4 W)
- 200 beépített tetszőleges hullámforma
- 16 bites függőleges felbontás
- 200MSa/s mintavételi sebesség
- Termék típus
Hálózatról működő függvénygenerátor
- Frekvrencia tartomány
1 µHz - 20 MHz
- Kimeneti jelformák
Tetszőleges
- Frekvenciatartomány (szinusz)
1 µHz bis 20 MHz
- Klirr faktor (szinuszos)
0,2 %
- Frekvenciatartomány (négyszög)
1 µHz bis 10 MHz
- Felfutási idő (négyzet)
16 ns
- Kijelző
LCD
- Háromszög frekvenciatartomány
1 µHz bis 400 kHz
- Frekvenciatartomány (ARB)
1 µHz bis 5 MHz
Gyári standard (tanúsítvány nélkül)
- Wobbel funkció
Támogatja a lineáris és logaritmikus számításokat
- Moduláció (belső)
AM, FM, PM, ASK, FSK, PSK, PWM
- Moduláció (külső)
ASK, FSK, PSK, Burst (Trigger) külső porton keresztül
- Trigger (szinkron)
Támogatja a belső, külső és kézi működtetést
- Gate (aszinkron)
Kapuzott sorozatfelvétel mód elérhető
- Frekvenciamérés (külső)
Integrált 7 bites frekvenciaszámláló, 100mHz és 200MHz közötti tartományban
- Méret
(Sz x Ma) 215 mm x 103 mm
- Súly
2.2 kg
- Csatornák száma
2 csatornás
- Frekvencia (max.)
20 MHz
- Frekvencia (min.)
1 µHz
- Jellemzők
Teljesítményerősítő
- Szélesség
215 mm
- Magasság
103 mm
- Csatlakozók
USB-Host
USB-Device
- Tápellátás
230 V/AC
- Gyártói szám
UTG1022X-PA
Dokumentumok és letöltések
Adatlap
Adatlap 3757394 Uni-T UTG1022X-PA Hálózatról működő függvénygenerátor 1 µHz - 20 MHz 2 csatornás Tetszőleges
Kezelési- és biztonsági utasítások
Kezelési- és biztonsági utasítások 3757394 Uni-T UTG1022X-PA Hálózatról működő függvénygenerátor 1 µHz - 20 MHz 2 csatornás Tetszőleges
Leírás
Az UTG1022X-PA precíz és stabil jelet kínál akár 1 μHz felbontással. Ez egy költséghatékony, nagy teljesítményű és multifunkcionális funkcionális és tetszőleges hullámforma-generátor. Pontos, stabil, tiszta és alacsony torzítású kimeneti jeleket állít elő. Egyszerű kezelhetőségének, kiváló műszaki teljesítményadatainak és felhasználóbarát grafikus kijelzőjének köszönhetően sokoldalú eszköz az oktatásban, tesztelésben és gyártásban való alkalmazásokhoz.
Ez a szöveg gépi fordítással készült.
Ez a szöveg gépi fordítással készült.
Kivitel
- Kétcsatornás kimenet azonos teljesítménnyel: Két független nagy teljesítményű kimenet stabil amplitúdóval még magas frekvenciákon is.
- Ultra alacsony jitter: Akár 10 MHz-es négyszöghullámú jel, kevesebb mint 200 ps jitterrel a tiszta jelszélekért
- Magas jel-zaj arány: Tiszta jelminőség még nagy eltolások és alacsony jelszintek esetén is.
- Opcionális teljesítményerősítő modul: Akár 4 W kimeneti teljesítmény igényes alkalmazásokhoz
- Rugalmas sorozatlöket funkció: Három mód különböző impulzussorozatok generálására
- Több modulációs típus: AM, FM, PM, FSK, ASK, PSK és PWM támogatás
- Sweep funkció: Lineáris és logaritmikus frekvencia sweep
Szállítás tartalma
- UTG1022X-PA x 1
- 1 db tápkábel
- 1 db USB-kábel
- BNC-BNC átmenőkábel × 1
- BNC krokodilcsipesz kábelek (piros és fekete) × 2
Tudnivalók
Egyéb modellek
- UTG1042X: 40 MHz kimeneti frekvencia, 200 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 4 kbit/s tetszőleges hullámforma-hossz, 4,3 hüvelykes TFT-LCD.
- UTG1022X: 20 MHz kimeneti frekvencia, 200 MSa/s mintavételi frekvencia, 16 bites felbontás, 2 csatorna, 4 kbit/s tetszőleges hullámforma-hossz, 4,3 hüvelykes TFT-LCD.
